Siemens

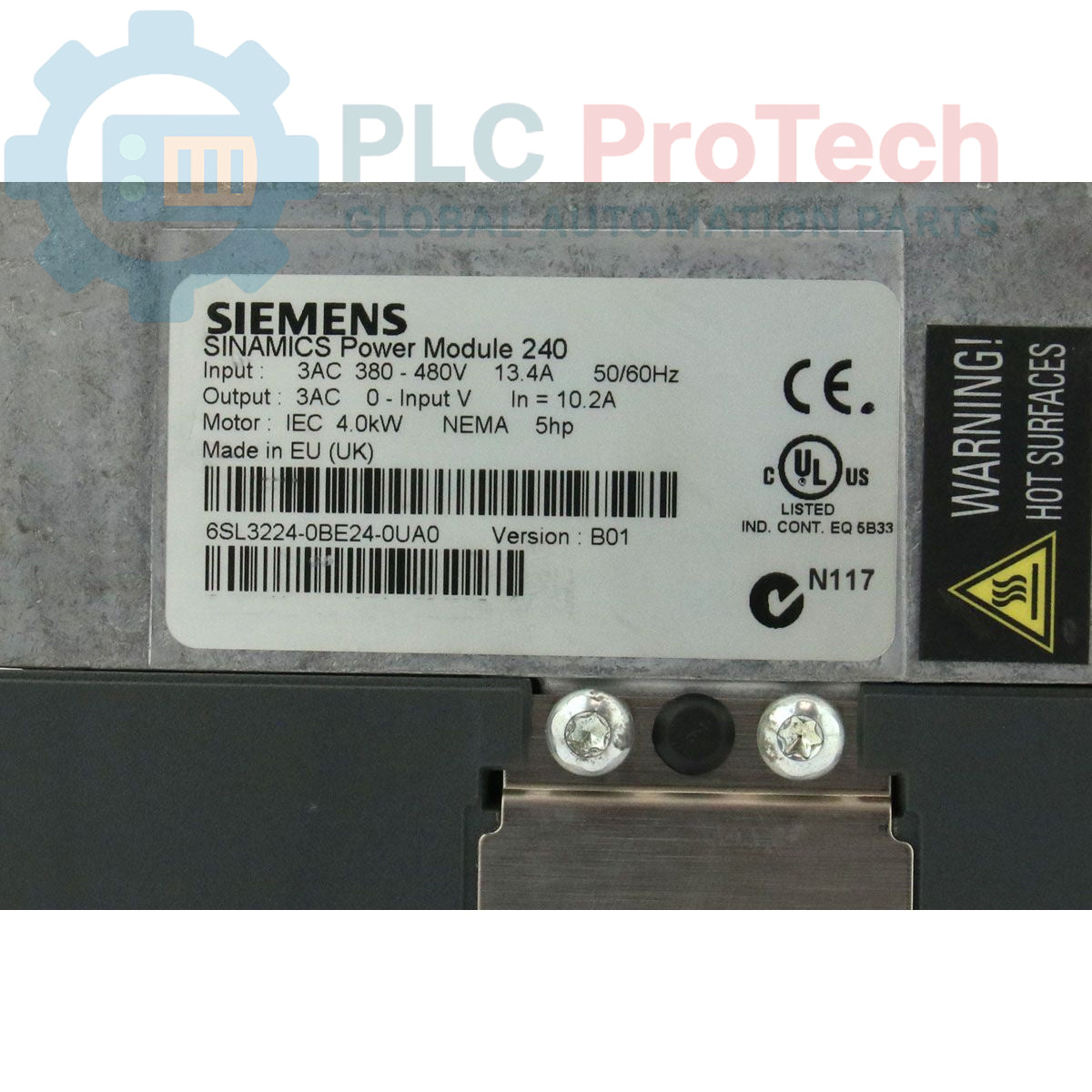

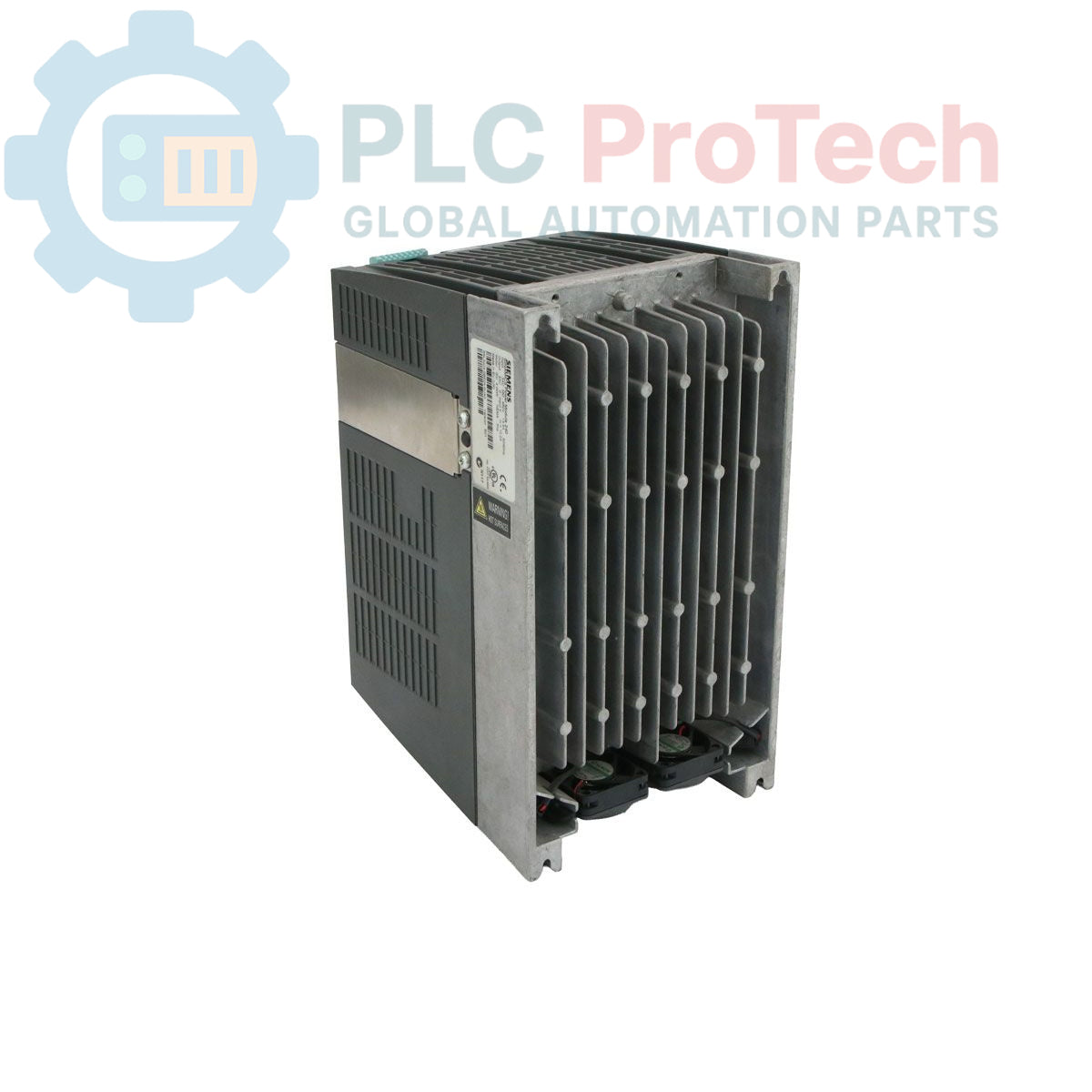

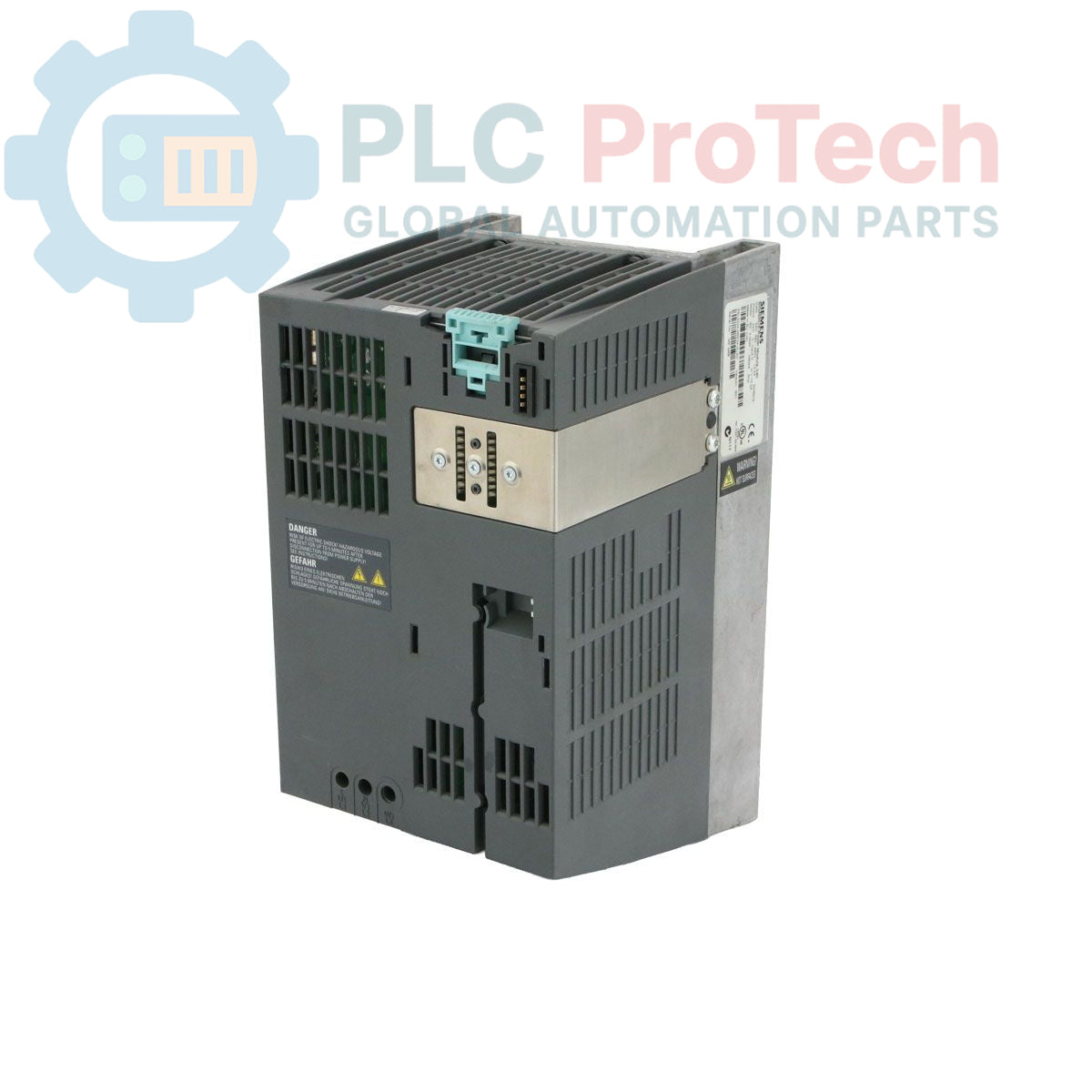

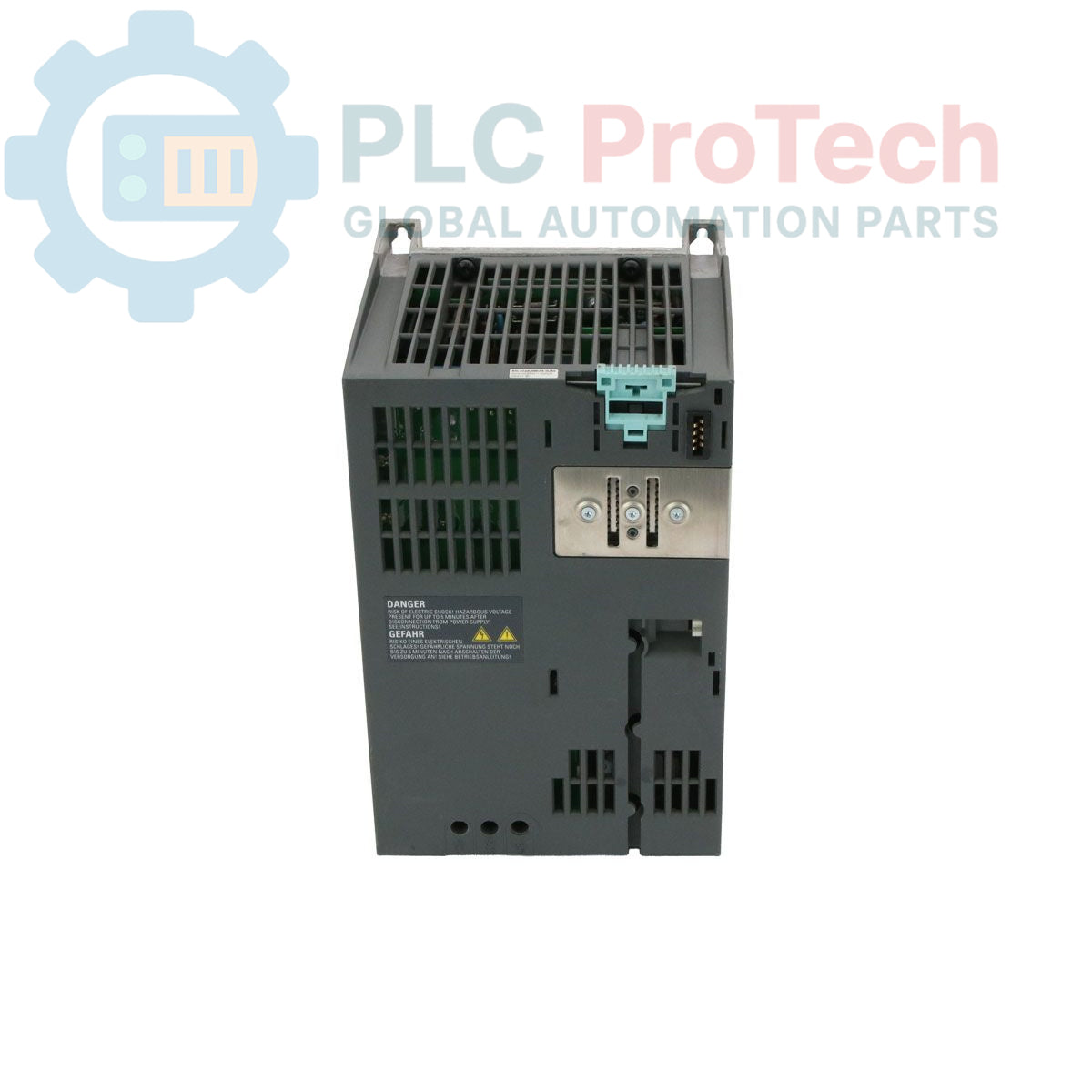

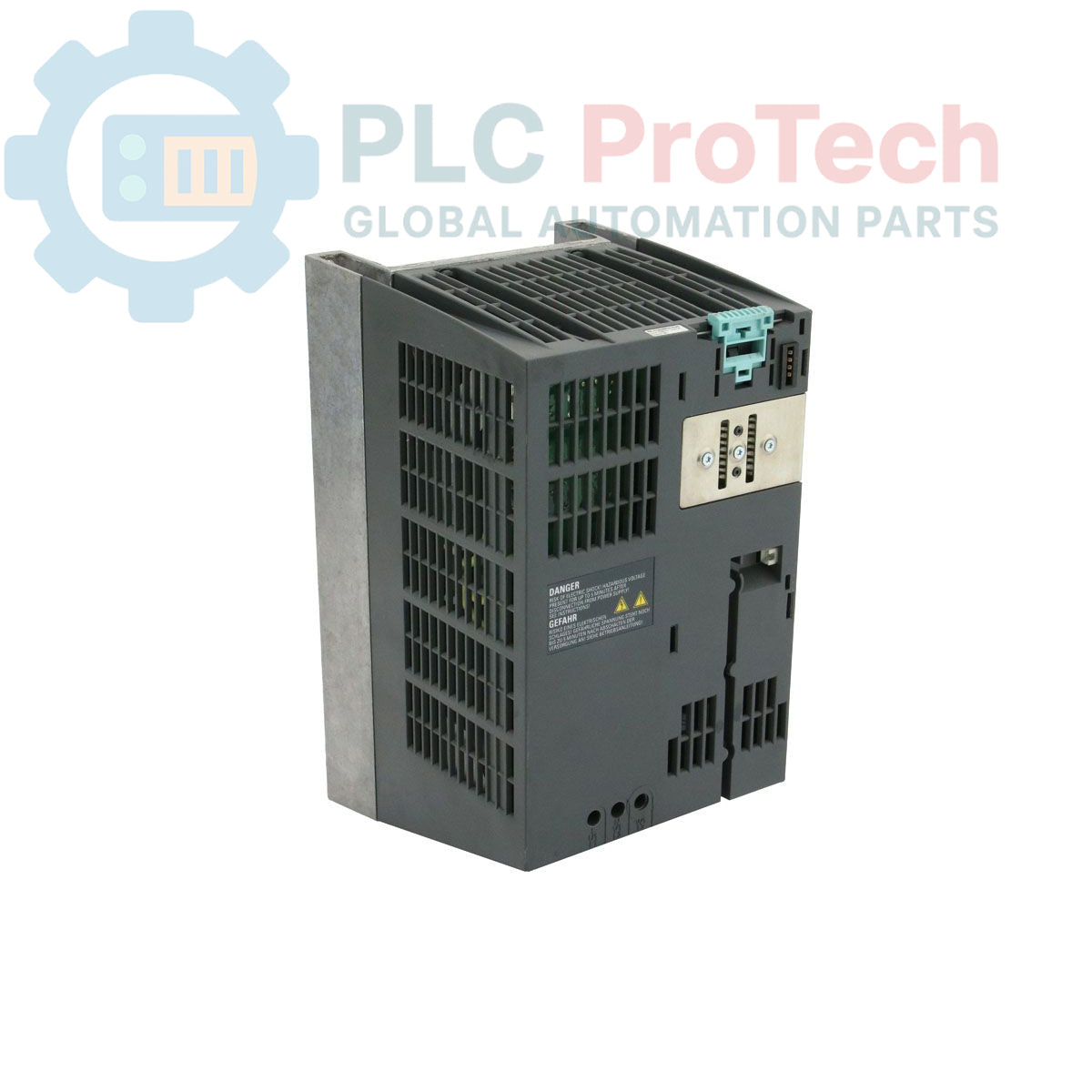

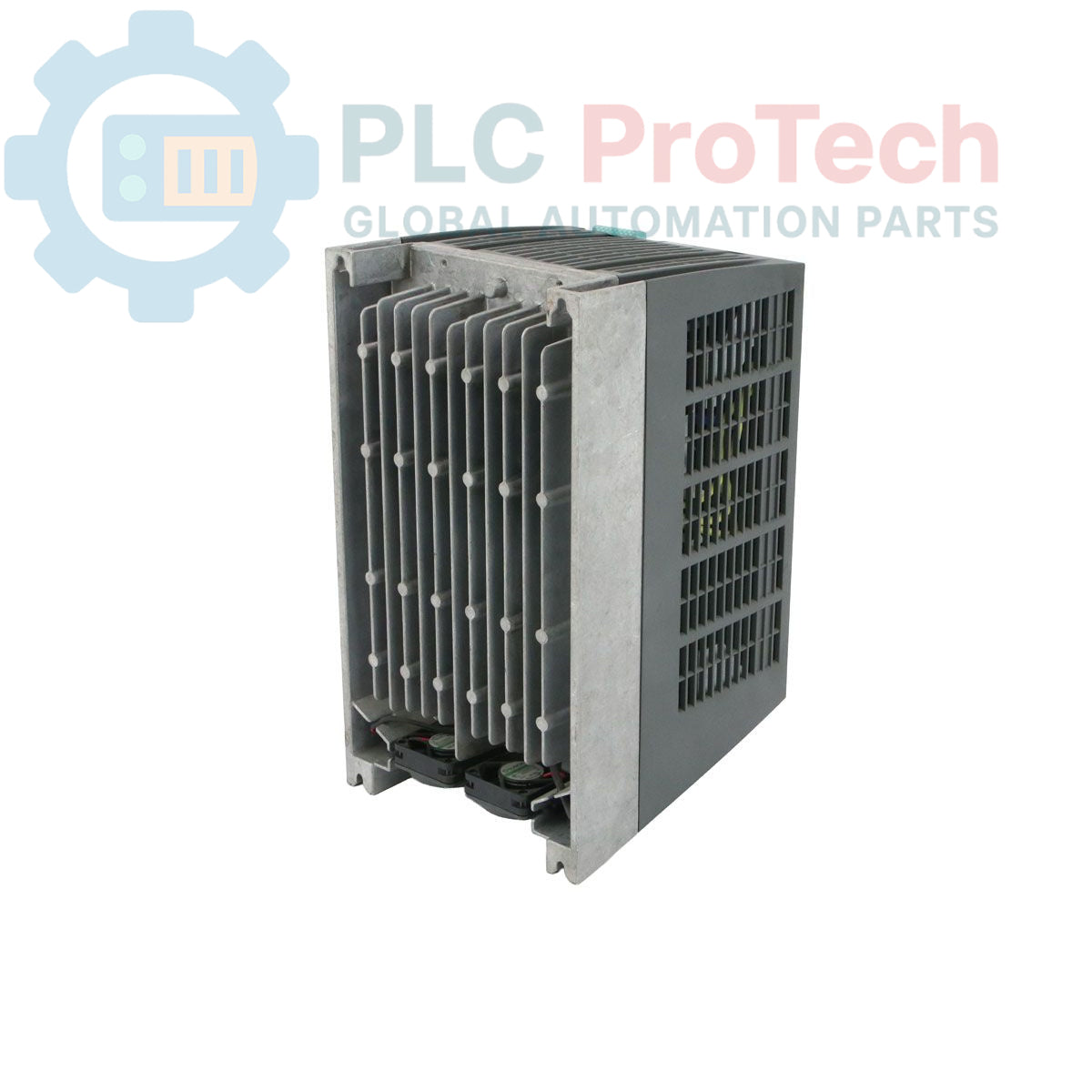

ماژول‌های قدرت Siemens Sinamics G120 6SL3224-0BE24-0UA0

SKU 6SL3224-0BE24-0UA0

موجود در انبار
  • 12-month warranty
  • Free returns within 30 days
  • تولیدکننده: Siemens

  • شماره محصول: 6SL3224-0BE24-0UA0

  • کشور سازنده:آلمان

  • نوع محصول: ماژول‌های برق

  • بارکد: 85049090

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 4100g

  • ابعاد: ۱۵٫۳۰ سانتی‌متر × ۱۶٫۵۰ سانتی‌متر × ۲۷٫۰۰ سانتی‌متر

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

توضیحات

6SL3224-0BE24-0UA0 یک ماژول توان PM240 با طراحی بدون فیلتر و چاپر ترمز یکپارچه برای سیستم‌های درایو دورمتغیر SINAMICS G120 است. این واحد که توسط زیمنس تولید شده، برای تنظیم سرعت موتورهای سه‌فاز در محیط‌های اتوماسیون صنعتی طراحی شده و از محدوده ولتاژ تغذیه 380 تا 480 ولت AC در فرکانس 47 تا 63 هرتز پشتیبانی می‌کند.

6SL3224-0BE24-0UA0 توان اضافه‌بار بالای 4.0 کیلووات (با توان نامی 4 کیلووات و جریان خروجی نامی 10.2 آمپر) را ارائه می‌دهد و در شرایط اضافه‌بار بالا، دمای محیط عملیاتی از 10- درجه سانتی‌گراد تا 50+ درجه سانتی‌گراد را تحمل می‌کند. ابعاد این ماژول 15.30 × 16.50 × 27.00 سانتی‌متر (ارتفاع×عرض×عمق) و وزن آن 4.10 کیلوگرم است و از درجه حفاظت IP20 برخوردار است. این محصول بدون واحد کنترل یا پنل اپراتور پایه (BOP) عرضه می‌شود و به‌عنوان یکی از اجزای در حال خروج از چرخه تولید، دارای مدل قبلی مشخص‌شده (6SE6420-2UD24-0BA1) است و از نگهداری و تعویض سیستم‌های قدیمی و تداوم بهره‌برداری پشتیبانی می‌کند.

ویژگی‌ها

  • طراحی ماژول توان PM240 با چاپر ترمز یکپارچه و پیکربندی بدون فیلتر
  • محدوده ولتاژ ورودی نامی سه‌فاز 380 تا 480 ولت AC
  • توان اضافه‌بار بالای 4.0 کیلووات (توان نامی 4 کیلووات با جریان نامی 10.2 آمپر)
  • درجه حفاظت IP20 برای تابلوهای برق استاندارد داخلی
  • طراحی سازگار با اندازه فریم FSB، بدون واحد کنترل یا BOP

کاربردها

  • سیستم‌های درایو نوار نقاله صنعتی و جابه‌جایی مواد
  • کاربردهای کنترل پمپ‌های گریز از مرکز و فن‌ها
  • اتوماسیون کارخانه و تنظیم سرعت ماشین‌آلات عمومی
  • نگهداری و تعویض سیستم‌های قدیمی Sinamics G120

مشخصات فنی

پارامتر فنی مشخصات
تولیدکننده زیمنس
برند زیمنس
سری Sinamics
زیرسری G120
نوع محصول ماژول‌های توان
مرحله محصول در حال خروج از چرخه تولید
مدل قبلی 6SE6420-2UD24-0BA1
ولتاژ اصلی 380 تا 480 ولت AC
تعداد فازهای ورودی 3
حداکثر فرکانس خروجی 550 هرتز
حداکثر ولتاژ خروجی 550 ولت
جریان خروجی نامی 10.2 آمپر
توان نامی 4 کیلووات
درجه حفاظت IP20
ابعاد 15.30 × 16.50 × 27.00 سانتی‌متر
وزن 4.10 کیلوگرم
کد کالا 85049090
مقررات کنترل صادرات (ECCN) N

دستورالعمل‌های نصب

  • ماژول توان 6SL3224-0BE24-0UA0 را به‌صورت عمودی داخل یک تابلو صنعتی محصور با محیط IP20 نصب کنید.
  • برای تسهیل خنک‌کاری با همرفت طبیعی و جلوگیری از تجمع حرارت، در بالا و پایین ماژول فاصله کافی در نظر بگیرید تا محدوده دمای محیطی مشخص‌شده، یعنی از 10- درجه سانتی‌گراد تا 50+ درجه سانتی‌گراد، رعایت شود.
  • پیش از برق‌دار کردن سیستم، مطمئن شوید منبع ورودی سه‌فاز 380 تا 480 ولت AC با مقادیر نامی الکتریکی مطابقت دارد.
  • پیش از راه‌اندازی درایو، یک واحد کنترل سازگار و مورد تأیید را به‌طور ایمن به ماژول توان متصل کنید.

FAQ

کارکرد اصلی ماژول 6SL3224-0BE24-0UA0 چیست؟

این ماژول به‌عنوان ماژول توان بدون فیلتر SINAMICS G120 PM240 با چاپر ترمز یکپارچه برای راه‌اندازی موتورهای سه‌فاز عمل می‌کند.

مقادیر نامی ولتاژ و توان این ماژول توان چیست؟

این ماژول با ورودی 380 تا 480 ولت AC کار می‌کند و توان اضافه‌بار بالای 4.0 کیلووات را ارائه می‌دهد (توان نامی 4 کیلووات با جریان خروجی 10.2 آمپر).

مدل قبلی تعیین‌شده برای این ماژول توان کدام است؟

مدل قبلی تعیین‌شده، 6SE6420-2UD24-0BA1 است.

ابعاد فیزیکی و وزن این دستگاه چقدر است؟

ابعاد آن 15.30 × 16.50 × 27.00 سانتی‌متر و وزن عملیاتی آن 4.10 کیلوگرم است.
