تولیدکننده: Siemens
شماره محصول: 6SL3120-2TE21-0AA3
کشور سازنده:آلمان
نوع محصول: ماژول‌های موتور دوگانه
بارکد: 85044086
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 5400g
ابعاد: ۲۷.۹۰ سانتیمتر × ۵.۱۰ سانتیمتر × ۴۵.۷۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

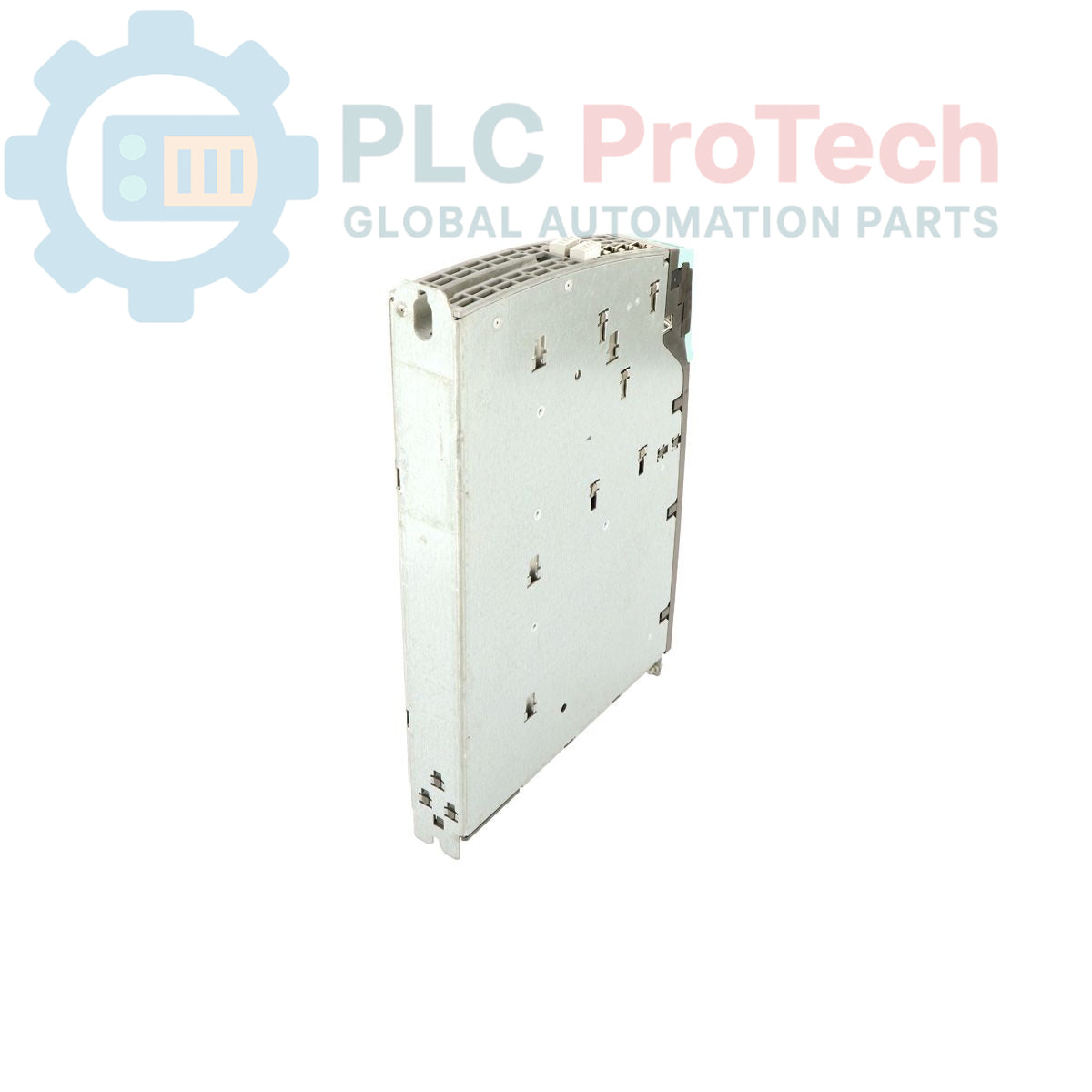

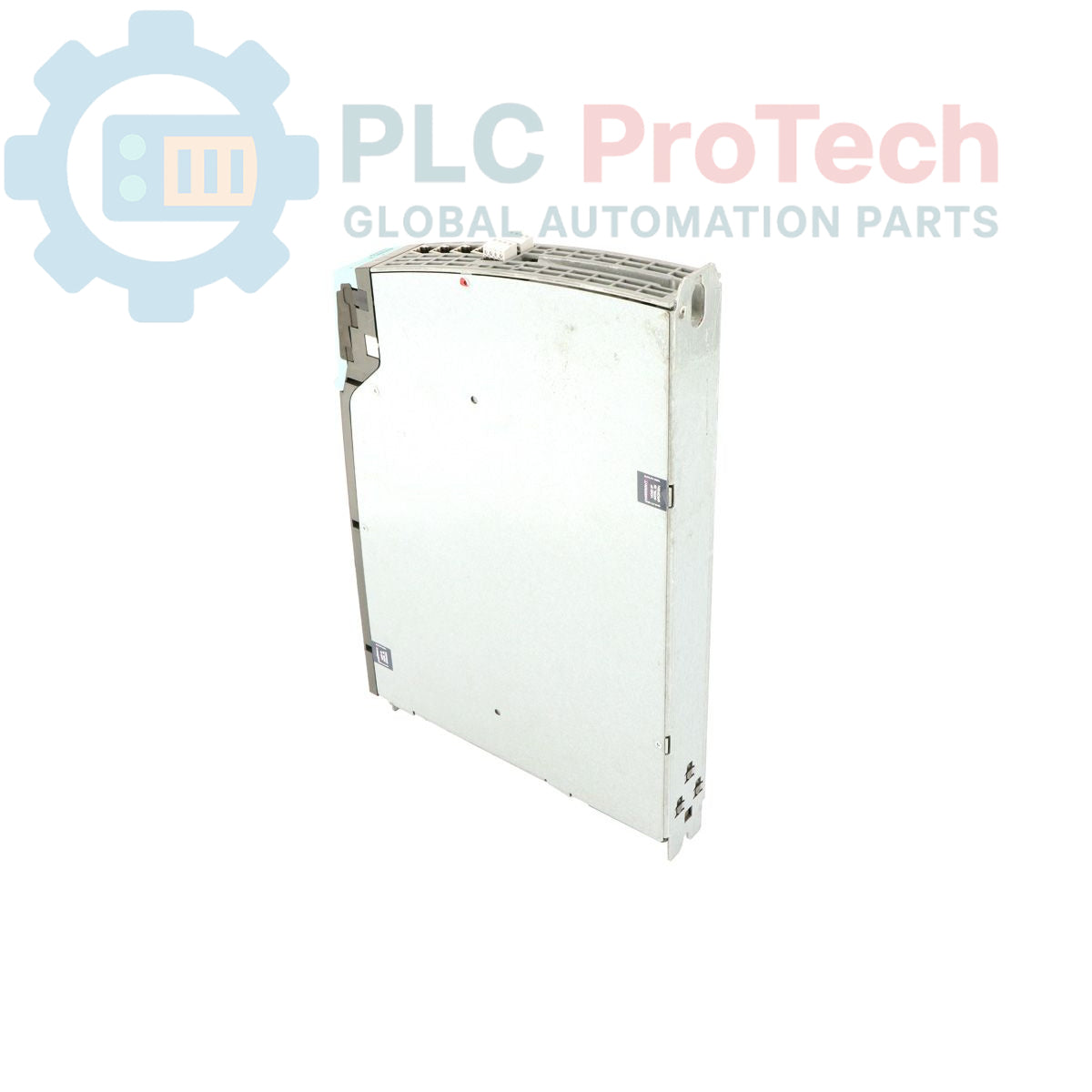

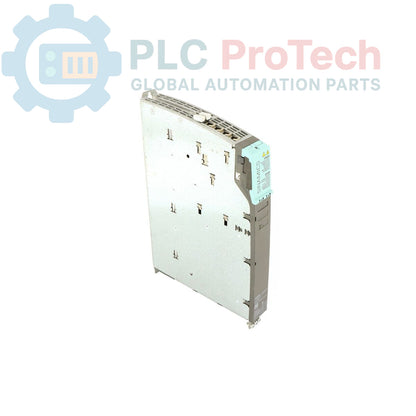

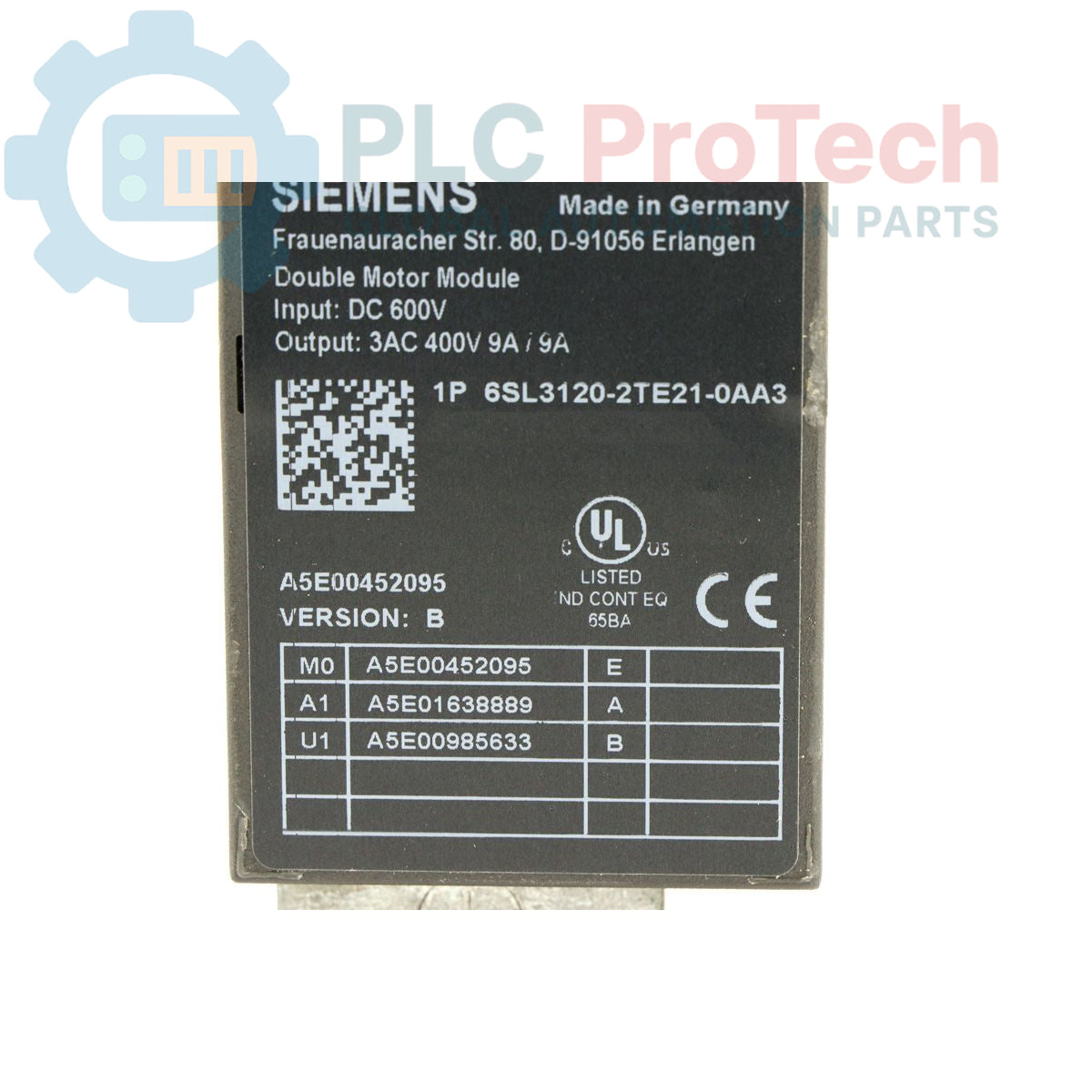

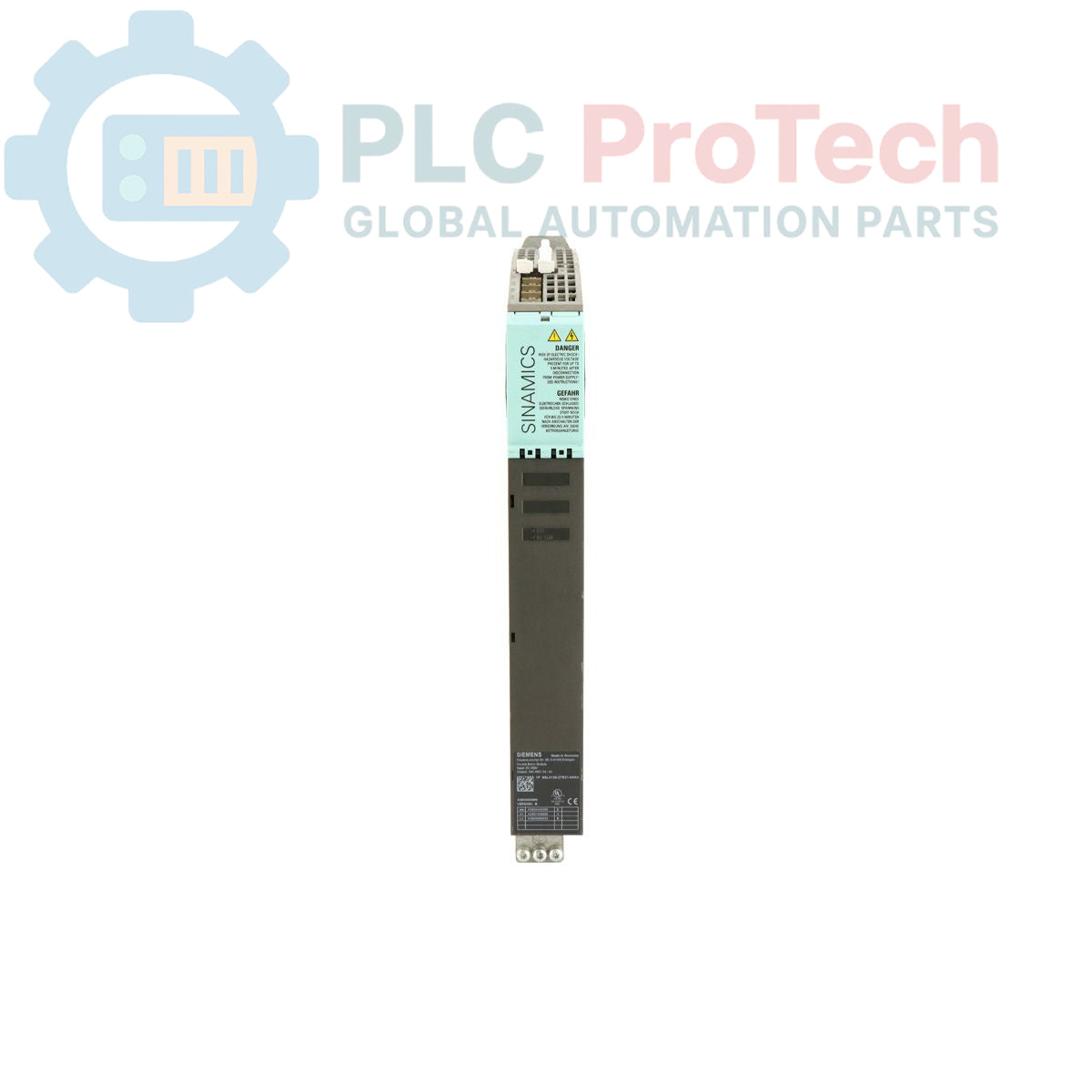

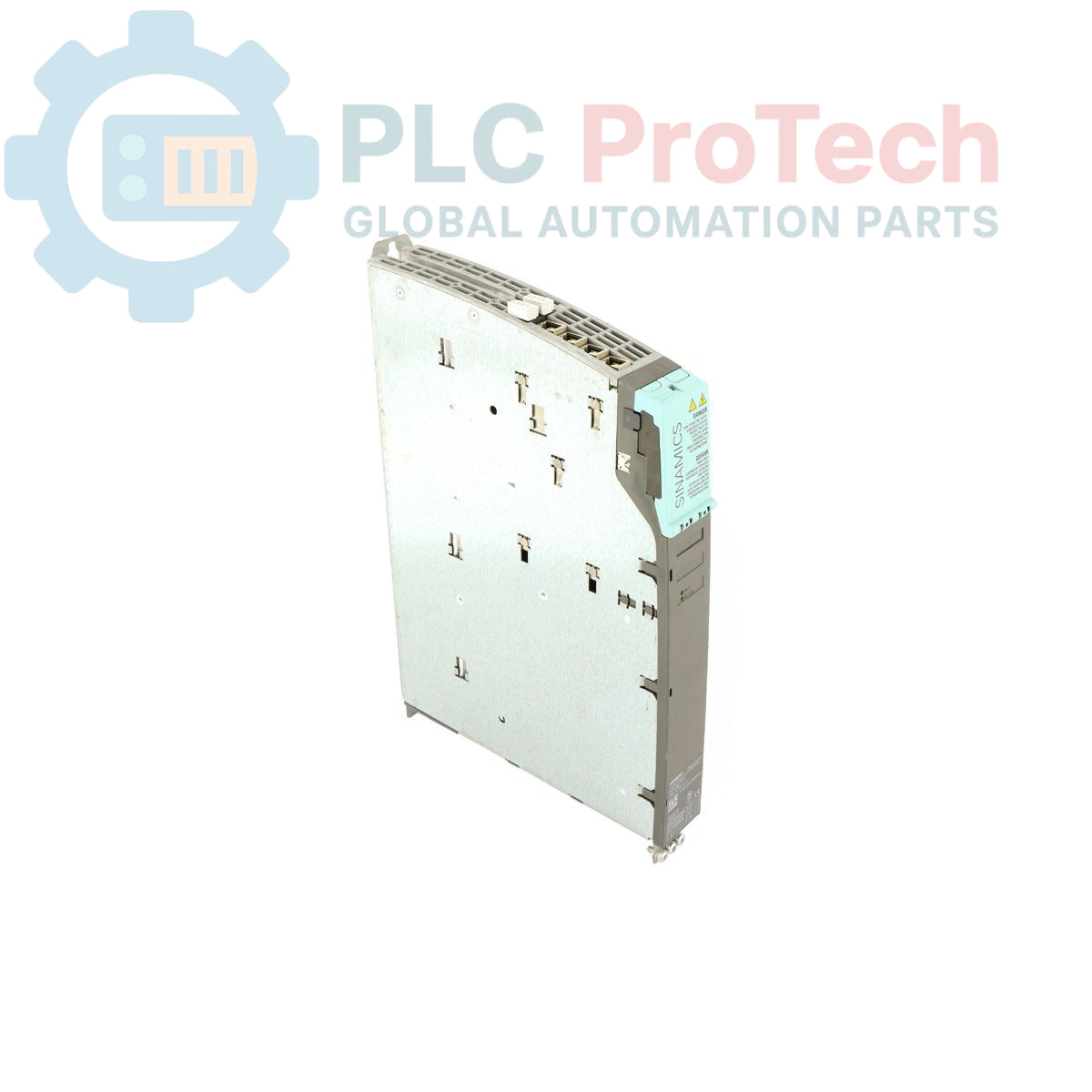

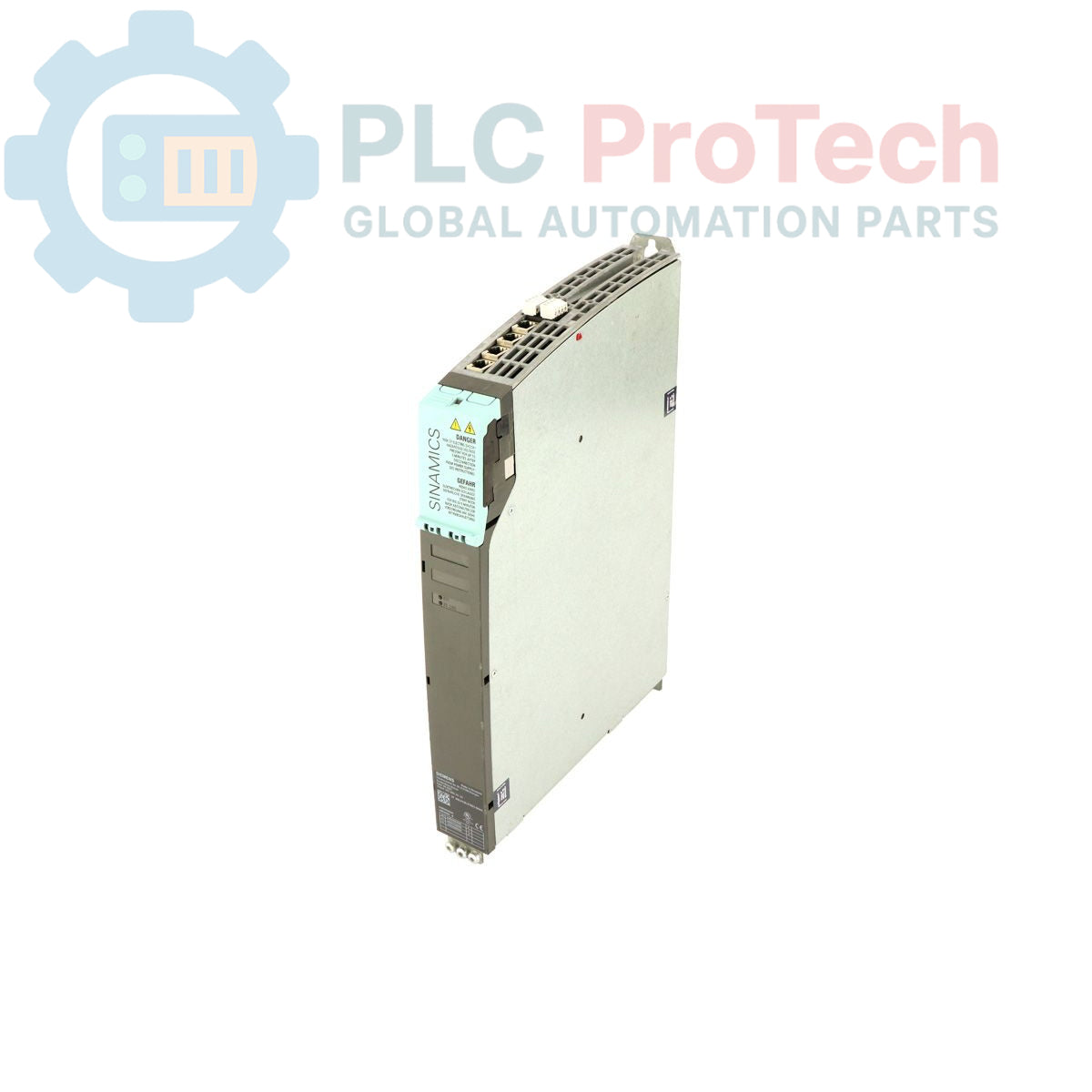

6SL3120-2TE21-0AA3 یک ماژول موتور دوگانه از نوع SINAMICS S120 است که با ساختار کتابی طراحی شده و برای کار با ورودی ۶۰۰ ولت DC (محدوده ولتاژ تغذیه ۵۱۰ تا ۷۲۰ ولت DC) و ارائه خروجی AC سه‌فاز ۴۰۰ ولت با جریان نامی دوگانه ۹ آمپر ساخته شده است. این ماژول که توسط زیمنس تولید شده، برای کنترل دقیق و هماهنگ موتورهای چندمحوره در معماری‌های اتوماسیون صنعتی demanding طراحی شده است.
6SL3120-2TE21-0AA3 از خنک‌کاری هوای داخلی، الگوهای پالس بهینه و پشتیبانی از عملکردهای توسعه‌یافته Safety Integrated بهره می‌برد تا عملکرد دینامیکی بالا و انطباق با استانداردهای پیشرفته ایمنی کارخانه را تضمین کند. هر واحد به یک کابل DRIVE-CLiQ یکپارچه برای ارتباط داده‌ای پرسرعت و یکپارچه‌سازی سیستم مجهز است. ابعاد این ماژول ۲۷.۹۰ × ۵.۱۰ × ۴۵.۷۰ سانتیمتر و وزن آن ۵.۴۰ کیلوگرم است. این محصول که در مرحله خروج از چرخه تولید قرار دارد، با مدل قبلی مشخص‌شده (6SL3120-2TE21-0AA0) و مدل جایگزین (6SL3120-2TE21-0AA4)، از تعمیر و نگهداری سیستم‌های قدیمی، جایگزینی مستقیم و تداوم بهره‌برداری در سیستم‌های درایو چندمحوره S120 موجود پشتیبانی میکند.
| پارامتر فنی | مشخصات |
|---|---|
| تولیدکننده | زیمنس |
| برند | زیمنس |
| مجموعه | Sinamics |
| زیرمجموعه | S120 |
| نوع محصول | ماژول‌های موتور دوگانه |
| مرحله محصول | خروج از چرخه تولید |
| مدل قبلی | 6SL3120-2TE21-0AA0 |
| مدل جایگزین | 6SL3120-2TE21-0AA4 |
| ولتاژ تغذیه | ۵۱۰ تا ۷۲۰ ولت DC (ورودی ۶۰۰ ولت DC) |
| تعداد فازهای خروجی | AC سه‌فاز |
| حداکثر فرکانس خروجی | ۶۰۰ هرتز |
| جریان خروجی نامی | ۹ آمپر / ۹ آمپر |
| نوع ساختار | کتابی (خنک‌کاری هوای داخلی) |
| ابعاد | ۲۷.۹۰ × ۵.۱۰ × ۴۵.۷۰ سانتیمتر |
| وزن | ۵.۴۰ کیلوگرم |
| کد کالا | 85044086 |
| مقررات کنترل صادرات (ECCN) | EAR99 |
