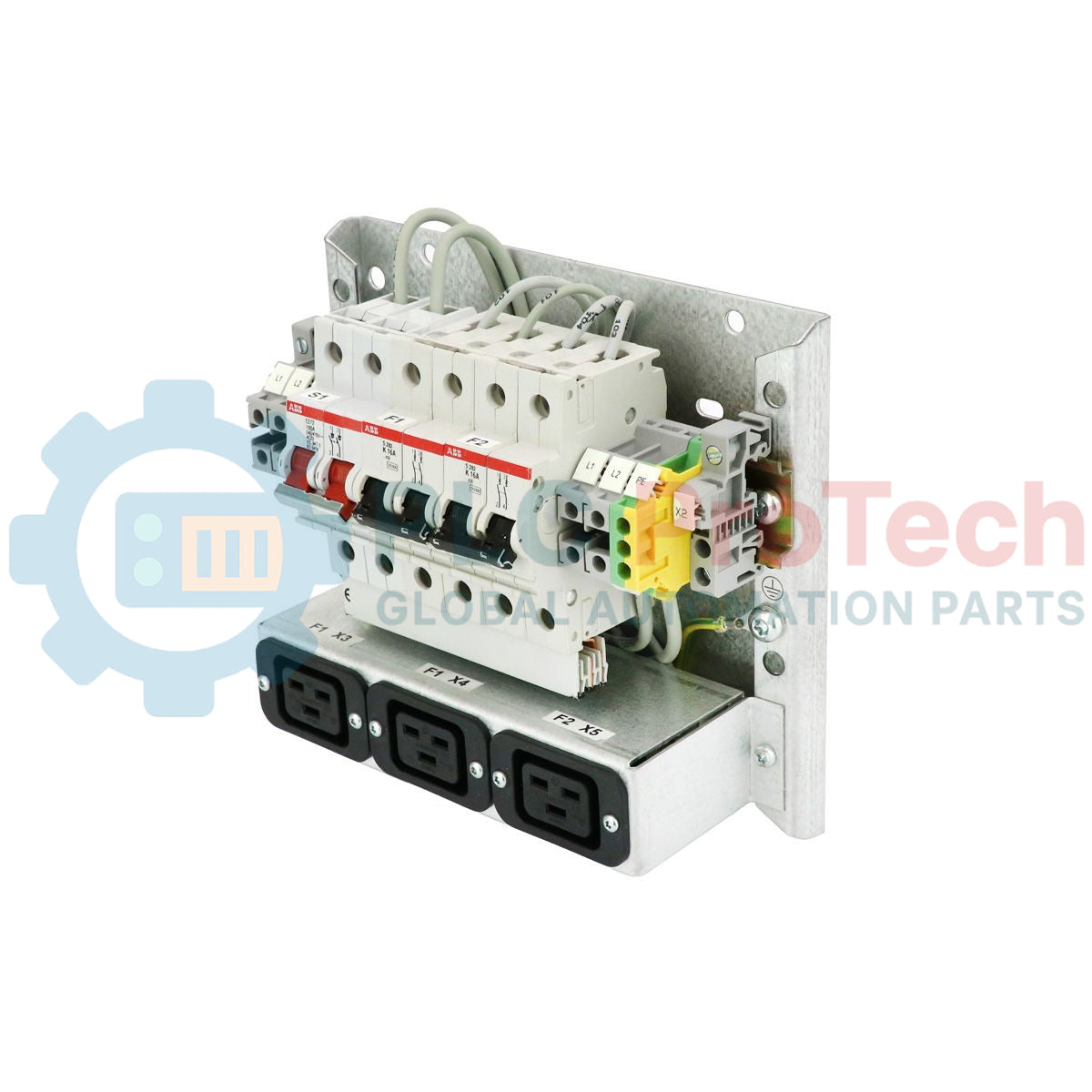

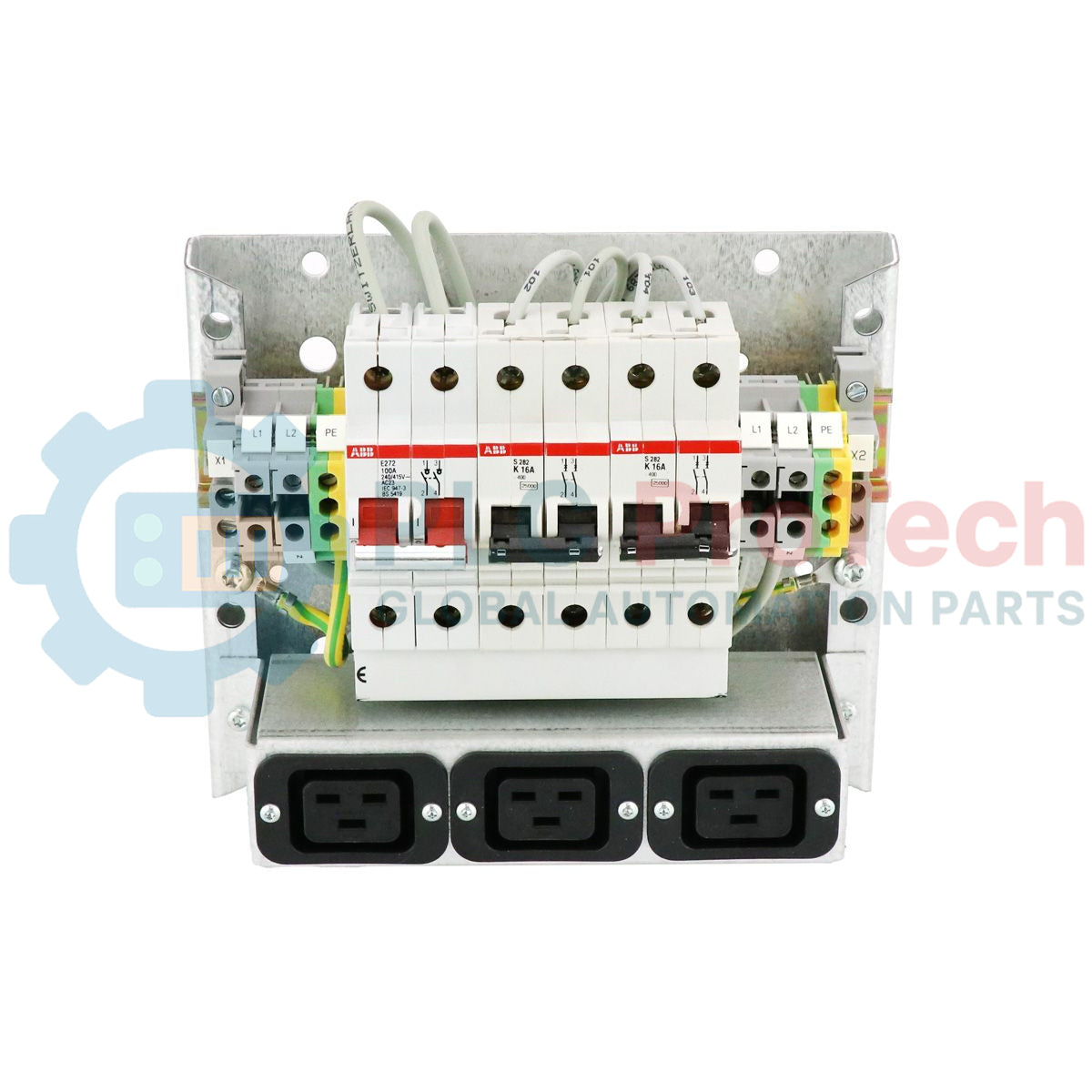

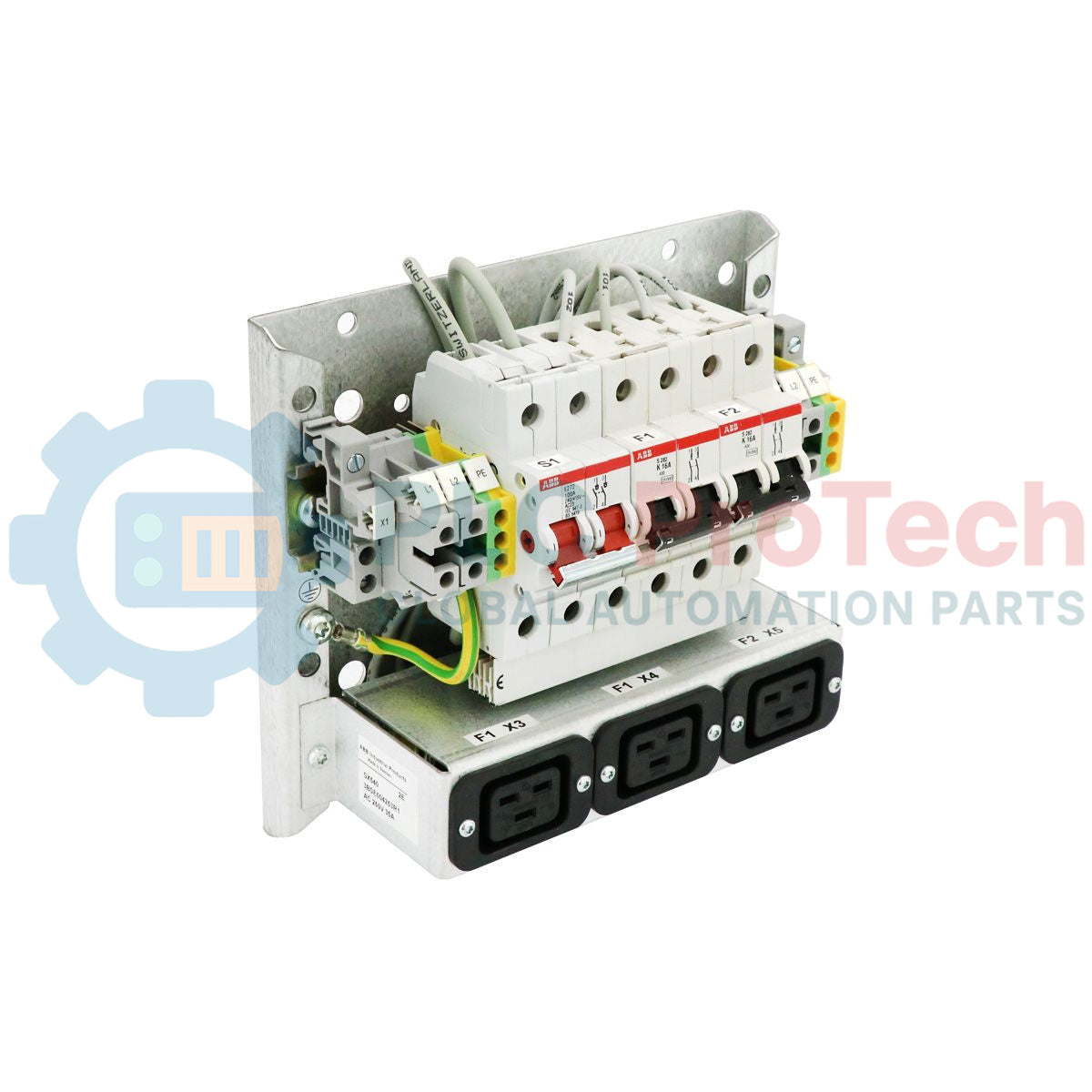

واحد کلید و توزیع برق ABB مدل SX540 3BSE004253R1

مرور کلی محصول

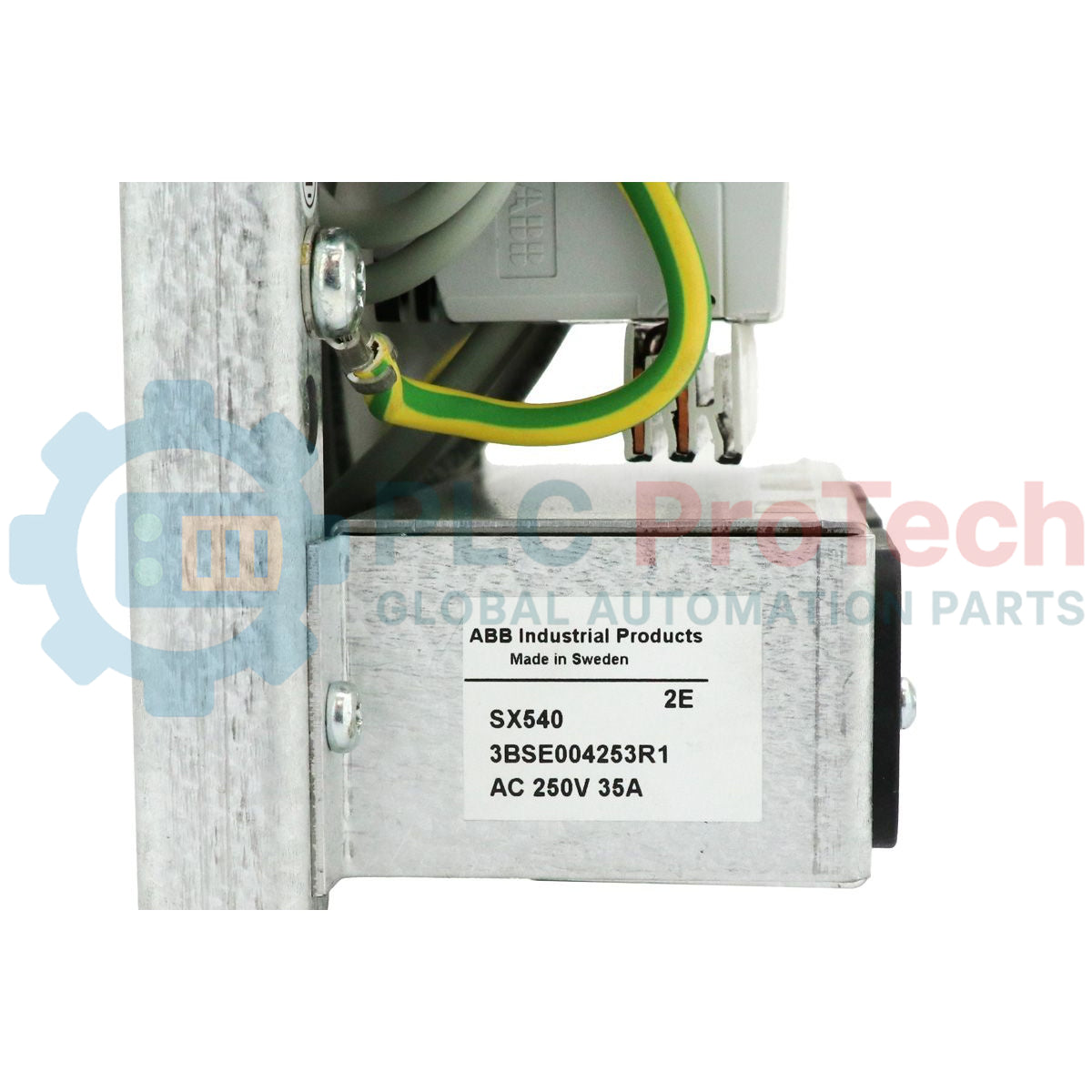

 SX540 (3BSE004253R1) یک واحد سوئیچ و توزیع برق سنگین‌کار است که به‌طور ویژه برای سیستم کنترل فرایند ABB Advant Master طراحی شده است. این واحد که برای مدیریت مسیردهی برق AC با جریان بالا طراحی شده، به‌عنوان درگاه اصلی برق برای سری Advant Controller 400 (شامل AC 410 و AC 450) و سیستم‌های MOD 300 عمل می‌کند. این واحد با ولتاژ نامی  AC 250V و ظرفیت قدرتمند  35A ، سوئیچینگ حیاتی برق و حفاظت مداری موردنیاز برای حفظ عملکرد پیوسته در نیروگاه‌ها، پالایشگاه‌ها و تأسیسات فرایند شیمیایی را فراهم می‌کند. با متمرکز کردن توزیع برق و ارائه یک قطع‌کننده دستی قابل‌اعتماد، فرایندهای تعمیر و نگهداری را ساده‌تر کرده و ایمنی سیستم را افزایش می‌دهد و تضمین می‌کند که برق‌رسانی به رک‌های CPU و زیررک‌های I/O حیاتی، حتی در مواجهه با بارهای الکتریکی متغیر صنعتی، پایدار بماند.

پیکربندی فنی

SX540 به‌عنوان یک تجهیز جانبی سیستم کنترل با قابلیت اطمینان بالا ساخته شده و بر چگالی توان و دوام مکانیکی تمرکز دارد:

• تحمل جریان بالا: برای مدیریت پیوسته جریان حداکثر 35A طراحی شده و برای تأمین برق کابینت‌های کنترل بزرگ و کاملاً تجهیزشده مناسب است.

• سازگاری با سیستم: به‌طور یکپارچه با مجموعه تجهیزات جانبی برق Advant ادغام می‌شود و به‌طور ویژه برای محیط‌های Advant Controller 450 Version 2.3 و 450RMC تنظیم شده است.

• سوئیچینگ دوپل: سوئیچینگ هم‌زمان سیم فاز و نول را فراهم می‌کند تا هنگام تعمیر و نگهداری، ایزولاسیون کامل الکتریکی تضمین شود.

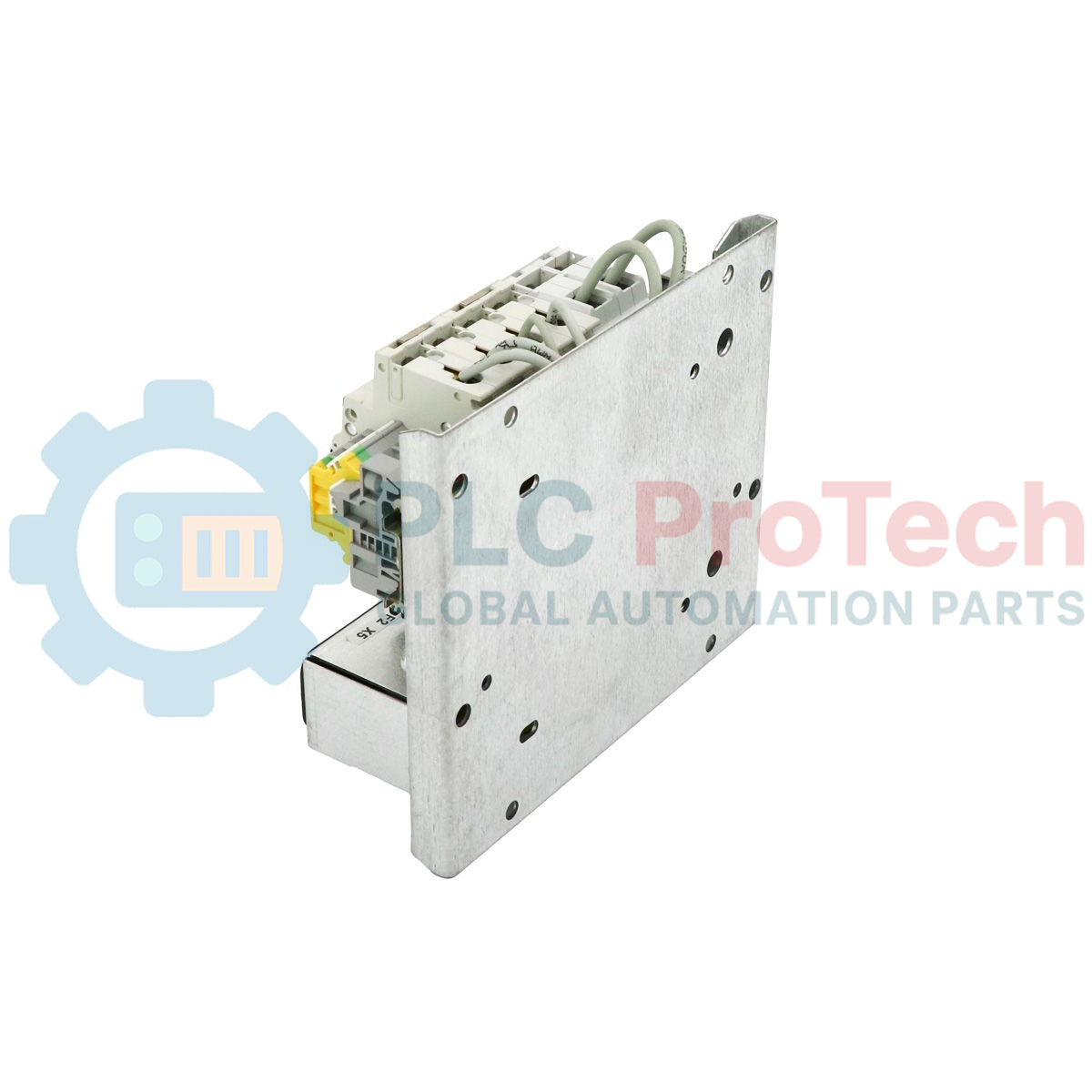

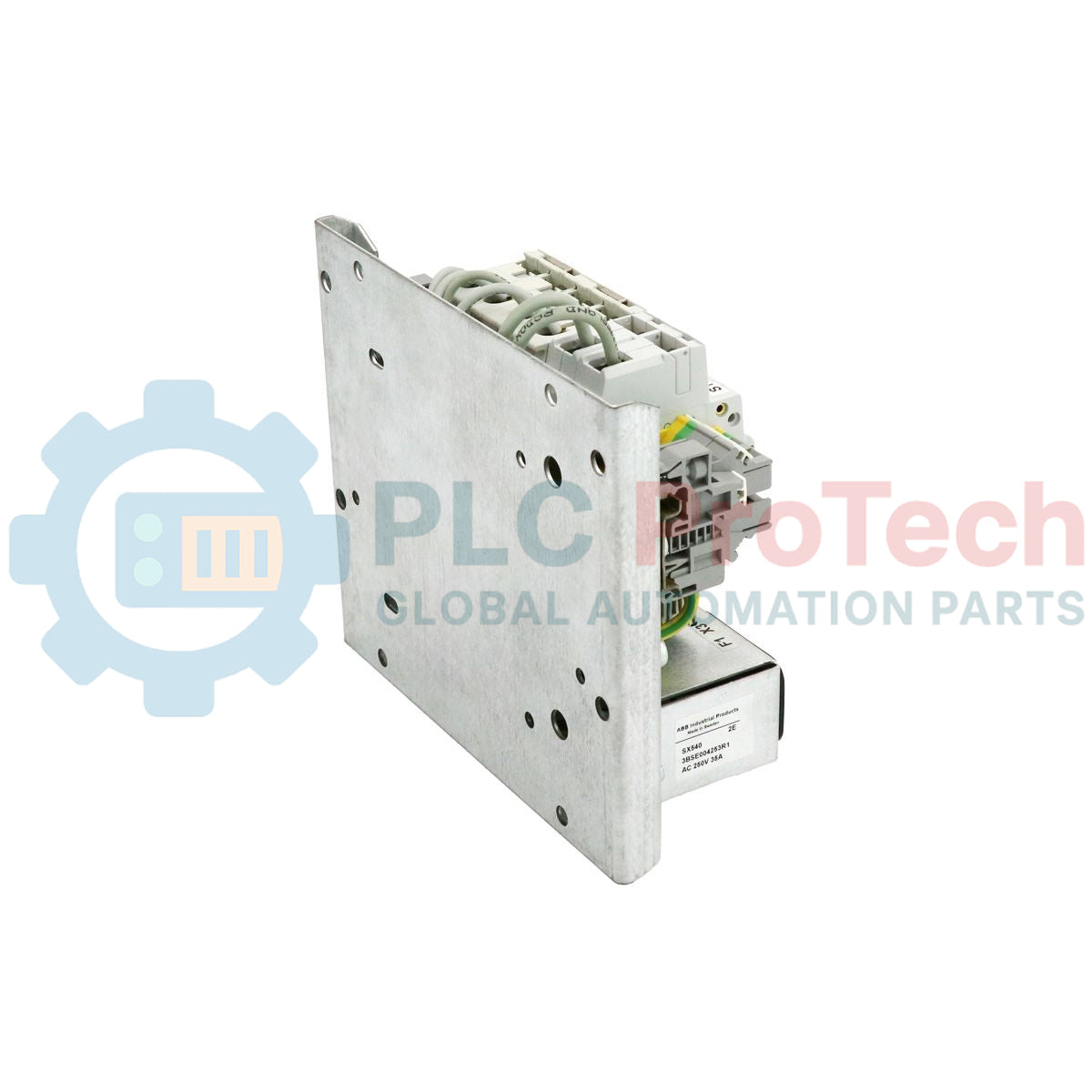

• طراحی مکانیکی مستحکم: دارای شاسی سنگین‌کار با وزن 2.25 kg است که برای تحمل تنش‌های حرارتی و مکانیکی ناشی از توزیع برق با جریان بالا طراحی شده است.

• وضعیت معافیت RoHS: این قطعه طبق ماده 2(4) از دامنه شمول 2011/65/EU (RoHS) معاف است و وضعیت تخصصی آن را به‌عنوان یکی از اجزای «تأسیسات ثابت بزرگ‌مقیاس» در اکوسیستم Advant Master تأیید می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا می‌توان از SX540 برای توزیع برق DC استفاده کرد؟

SX540 به‌طور اختصاصی برای کاربردهای AC 250V نام‌گذاری و بهینه‌سازی شده است. استفاده از آن برای سوئیچینگ DC با جریان بالا توصیه نمی‌شود، زیرا ویژگی‌های خاموش‌کردن قوس الکتریکی در سوئیچ‌های AC با قطعات دارای نام‌گذاری DC تفاوت چشمگیری دارد و این امر می‌تواند به جوش‌خوردن کنتاکت‌ها منجر شود.

آیا این واحد با سیستم‌های Advant Controller 110/160 سازگار است؟

بله، این واحد به‌عنوان تجهیز جانبی معتبر منبع تغذیه برای سیستم‌های AC 110، AC 160 (v2.2) و AC 410 فهرست شده است و یک نقطه ورودی برق یکپارچه برای چندین نسل از سخت‌افزار Advant Master فراهم می‌کند.

آیا SX540 دارای باتری داخلی برای پشتیبان‌گیری است؟

خیر، این واحد یک سوئیچ مکانیکی برق و بلوک توزیع است (0 باتری). قابلیت UPS یا ذخیره‌سازی انرژی ندارد و وظیفه آن صرفاً سوئیچ و توزیع برق ورودی به ماژول‌های فرعی برق کنترلر است.

راهنمای مهندسی و نصب

یکپارچگی سیم‌کشی و اتصالات

به‌دلیل جریان نامی بالای 35A، فقط از کابل‌های برق صنعتی با سطح مقطع مناسب استفاده کنید (حداقل 6 mm squared یا 10 AWG). برای جلوگیری از گرم‌شدن مقاومتی در ترمینال‌ها، همه اتصالات باید با گشتاور مشخص‌شده سفت شوند. نقاط توزیع جریان بالا در معرض انبساط حرارتی هستند؛ توصیه می‌کنیم هر سال تصویربرداری حرارتی مادون‌قرمز از ترمینال‌های SX540 انجام دهید تا نقاط داغ احتمالی پیش از منجر شدن به خرابی شناسایی شوند.

نصب و دفع گرما

SX540 باید در بخشی با تهویه مناسب از کابینت کنترل نصب شود. هرچند این تجهیز یک سوئیچ است، باس‌بارهای داخلی هنگام کار با بار کامل گرما تولید می‌کنند. اطمینان حاصل کنید که هیچ قطعه حساس به گرما، مانند کابل‌های ارتباطی یا حسگرهای ولتاژ پایین، مستقیماً در مجاورت شاسی واحد مسیردهی نشده باشد. برای اطمینان از همرفت طبیعی، حداقل 50 mm فضای خالی در اطراف واحد حفظ کنید.

اقدامات احتیاطی ایمنی

پیش از انجام هرگونه تعمیر و نگهداری روی SX540، اطمینان حاصل کنید که کلید اصلی بالادست قفل و برچسب‌گذاری شده است (LOTO). همیشه از تستر ولتاژ کالیبره‌شده برای تأیید نبود برق در هر دو سمت ورودی و خروجی واحد توزیع استفاده کنید، زیرا پیکربندی‌های تغذیه دوگانه در سیستم‌های Advant گاهی می‌توانند باعث ایجاد ولتاژ برگشتی شوند.
