تولیدکننده: VIBRO-METER
شماره محصول: GSI127 244-127-000-017 A1-B02
کشور سازنده:ایالات متحده آمریکا
نوع محصول: واحدهای جداسازی گالوانیکی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 150g
ابعاد: ۲.۲ × ۱۱.۵ × ۱۱.۸ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

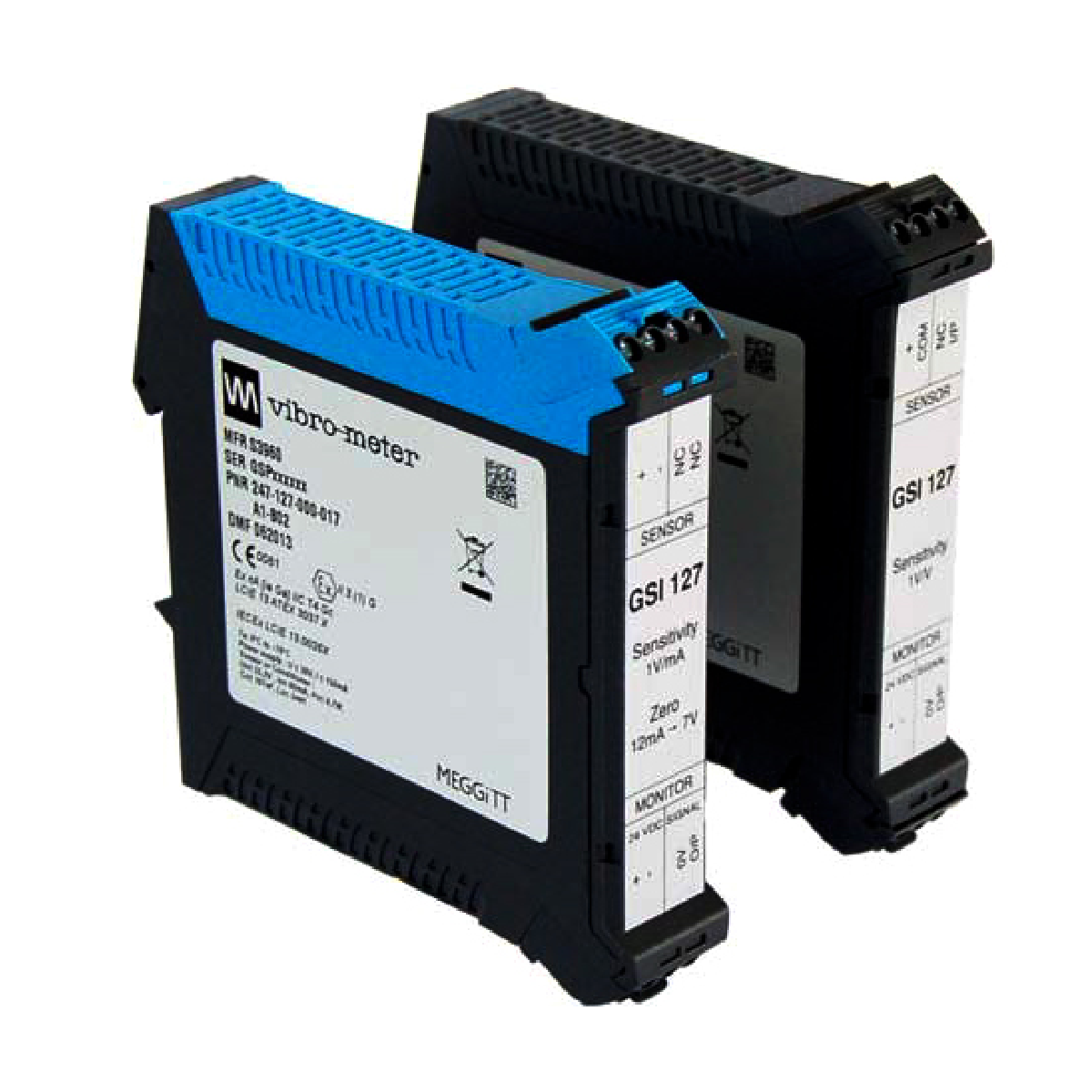

GSI127 244-127-000-017 A1-B02 یک واحد جداسازی گالوانیکی با عملکرد بالا است که برای ایزولاسیون الکتریکی و تقویت سیگنال در زنجیرههای پایش ارتعاش ماشینآلات صنعتی طراحی شده است. این واحد بهعنوان یک پیوند حفاظتی و حفظکننده سیگنال بین حسگرها یا تقویتکنندههای سیگنال سمت میدان و سیستم پایش مرکزی عمل میکند. از حالتهای انتقال جریان دو سیمه یا ولتاژ سه سیمه پشتیبانی میکند، به دستگاههای خارجی نیرو میرساند و دادههای ارتعاش و فشار دینامیکی را از طریق یک مانع ایزولاسیون گالوانیکی امن منتقل میکند. با جلوگیری از حلقههای زمین و فیلتر کردن نویز ولتاژ قاب، انتقال سیگنال با یکپارچگی بالا را برای تشخیصهای حیاتی ماشینآلات تضمین میکند.
GSI127 بهطور خاص برای ارتباط با طیف گستردهای از قطعات سختافزاری اختصاصی و استاندارد صنعتی طراحی شده است:
| پارامتر | جزئیات مشخصات |
|---|---|
| تولیدکننده | ویبرو-متر (Meggitt) |
| مدل محصول | GSI127 244-127-000-017 A1-B02 |
| شماره قطعه | 244-127-000-017 |
| نوع محصول | واحد جداسازی گالوانیک |
| کشور سازنده | ایالات متحده آمریکا |
| نوع انتقال | انتقال جریان دو سیمه یا ولتاژ سه سیمه |
| دامنه ولتاژ ورودی | 18 تا 30 ولت DC |
| ورودی توان نامی | 24 ولت DC |
| جریان مصرفی (بدون بار) | <= 80 میلیآمپر در سمت سنسور |
| جریان مصرفی (بار 20 میلیآمپر) | <= 120 میلیآمپر در سمت سنسور |
| دامنه دینامیکی ولتاژ خروجی | 2 تا 20 ولت DC |
| حساسیت | 1 ولت بر میلیآمپر |
| پیکربندی نقطه صفر | 12 میلیآمپر - 7 ولت |
| رد ولتاژ فریم (10 هرتز تا 400 هرتز) | >= 60 دسیبل |
| رد ولتاژ فریم (400 هرتز تا 100 کیلوهرتز) | >= 30 دسیبل |
| مانع جداسازی ورودی/خروجی | 4 کیلوولت RMS |
| دمای کاری | 0 تا 70 درجه سانتیگراد (32 تا 158 فارنهایت) |
| دمای ذخیرهسازی | -40 تا 85 درجه سانتیگراد (-40 تا 185 فارنهایت) |
| محافظت محفظه | نسخه استاندارد برای استفاده داخلی (نیاز به محفظه برای حفاظت بالا) |
| وزن | 0.15 کیلوگرم |
| ابعاد (اندازه تقریبی) | 2.2 × 11.5 × 11.8 سانتیمتر |
| نوع نصب | ریل DIN استاندارد TH 35 |
| اتصال ترمینال | ترمینالهای پیچدار قابل جدا شدن |
ماژول GSI127 در زنجیره اندازهگیری دقیقاً چه کاری انجام میدهد؟
این دستگاه یک مانع الکتریکی امن فراهم میکند که از آسیب دیدن رکهای حساس مانیتورینگ توسط ولتاژهای حالت مشترک بالا و حلقههای زمین جلوگیری میکند و در عین حال سیگنالهای ارتعاش را بدون تغییر عبور میدهد.
آیا میتوانم این دستگاه را مستقیماً با حسگرهای جریان ثابت IEPE استاندارد استفاده کنم؟
بله، به طور بومی با حسگرهای خروجی ولتاژ جریان ثابت استاندارد مانند CE620 و PV660 سازگار است.
آیا این دستگاه هر دو حالت انتقال ولتاژ و جریان را پشتیبانی میکند؟
ماژول برای پیکربندیهای انتقال جریان دو سیمه یا انتقال ولتاژ سه سیمه طراحی شده است.
اهمیت مشخصه ۴ کیلوولت RMS چیست؟
این نشاندهنده قدرت جداسازی گالوانیکی ولتاژ بالا بین سمت حسگر میدان خطرناک و سمت مانیتور ایمن است.
نیازمندیهای برق این دستگاه چیست؟
این دستگاه به ورودی نامی ۲۴ ولت DC نیاز دارد و میتواند در بازه عملیاتی بین ۱۸ ولت DC تا ۳۰ ولت DC کار کند.
چرا در یادداشت نصب محدودیت منبع تغذیه ۶۰ ولت DC ذکر شده است؟
برای حلقههای ایمنی حیاتی یا حفاظت ماشینآلات، محدود کردن منبع تغذیه به ۶۰ ولت DC از غلبه خطای بالادستی بر موانع ایمنی جلوگیری میکند.
آیا این دستگاه برای نصب در فضای باز مناسب است؟
این نسخه استاندارد برای استفاده در داخل ساختمان است، به این معنی که در صورت نصب در فضای باز نیاز به یک محفظه صنعتی مقاوم در برابر شرایط جوی دارد.
از چه نوع بلوکهای ترمینال در بدنه استفاده شده است؟
ماژول دارای کانکتورهای ترمینال پیچدار قابل جدا شدن است که نصب در محل و تعویض سیمها را ساده میکند.
آیا این محصول هنوز توسط تولیدکننده اصلی به صورت فعال تولید میشود؟
خیر، این دستگاه به طور رسمی توسط سازنده متوقف شده است، اما همچنان برای بهروزرسانی ماشینآلات قدیمی به طور کامل پشتیبانی میشود.
آیا این دستگاه میتواند نویز الکتریکی فرکانس بالا از فریمهای اطراف را مدیریت کند؟
بله، این دستگاه سطح رد ولتاژ فریم را در فرکانسهای پایین (۱۰ هرتز تا ۴۰۰ هرتز) برابر یا بیشتر از ۶۰ دسیبل و تا ۱۰۰ کیلوهرتز برابر یا بیشتر از ۳۰ دسیبل ارائه میدهد.
