تولیدکننده: VIBRO-METER
شماره محصول: MPC4 200-510-SSS-1HH
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کارت حفاظت از ماشینآلات
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 400g
ابعاد: ۲ × ۱۹ × ۲۶٫۱ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

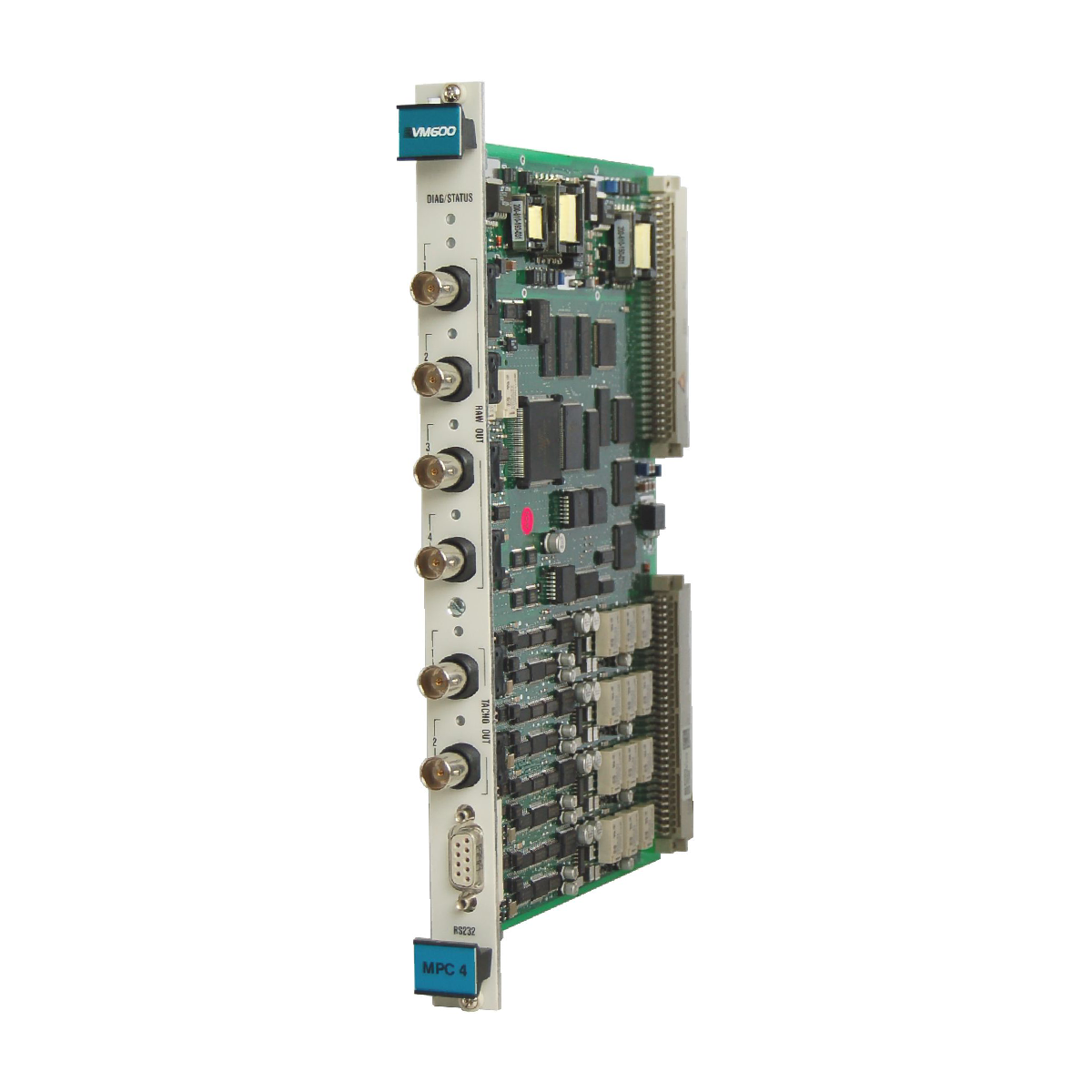

MPC4 200-510-SSS-1HH بهعنوان واحد پردازش مرکزی در سامانه حفاظت از ماشینآلات (MPS) سری VM600 عمل میکند. این ماژول پایش آنلاین پیوسته، وظایف اندازهگیری پرتراکم را برای تجهیزات ماشینآلات دوار اجرا میکند و همزمان چهار کانال سیگنال پویای مستقل و دو کانال مرجع فاز (تاکومتر) مجزا را مدیریت میکند. این ماژول طیف گستردهای از ورودیهای حسگر، از جمله پروبهای مجاورتی شتاب، سرعت و جابهجایی را پشتیبانی کرده و ورودیهای خام را به مقادیر محاسبهشده برای ارتعاش مطلق، ارتعاش نسبی، Smax، خروج از مرکز، موقعیت محوری و انبساط بدنه تبدیل میکند. این کارت با برخورداری از سختافزار اختصاصی پردازش دیجیتال سیگنال (DSP)، پایش بلادرنگ حدود عملکرد و حفاظت خودکار در برابر توقف اضطراری ماشینآلات سنگین صنعتی را تضمین میکند.
200-510-SSS-1HH: کارت حفاظت ماشینآلات با ۴ کانال دینامیکی و ۲ کانال مرجع فاز.
| پارامتر | جزئیات مشخصات |
|---|---|
| تولیدکننده | Vibro-Meter (Parker Meggitt) |
| مدل محصول | MPC4 200-510-SSS-1HH |
| مدل یدکی | VM600 MPC4 200-510-SSS-1HH |
| نوع محصول | کارت حفاظت ماشینآلات |
| کشور مبدأ | ایالات متحده آمریکا |
| تعداد ورودیها | ۴ کانال دینامیکی، ۲ کانال مرجع فاز |
| محدوده سیگنال DC | ۰ تا +20 ولت یا ۰ تا -20 ولت (۰ تا 25 میلیآمپر) |
| محدوده سیگنال AC | حداکثر مثبت/منفی 10 ولت (حداکثر مثبت/منفی 8 میلیآمپر) |
| محدوده ولتاژ حالت مشترک | -50 تا +50 ولت |
| نسبت رد حالت مشترک (CMRR) | >60 دسیبل در 50 هرتز |
| تداخل متقابل کانال | -72 دسیبل |
| امپدانس ورودی | 200 کیلواهم |
| امپدانس خروجی (نسخه قبلی) | 2000 اهم |
| دمای کاری | ۰ تا 70 درجه سانتیگراد (32 تا 158 فارنهایت) |
| دمای نگهداری | -40 تا 85 درجه سانتیگراد (-40 تا 185 فارنهایت) |
| رطوبت مجاز | ۰ تا ۹۰٪، بدون میعان |
| وزن | 0.4 کیلوگرم |
| ابعاد (اندازه تقریبی برای حمل) | 2 x 19 x 26.1 سانتیمتر |
| نوع رابط | عملکرد |
|---|---|
| رابطهای BNC پنل جلو | خروجیهای بافرشده سیگنال خام حسگر برای عیبیابی خارجی |
| رابط برد پشتی | مسیرگذاری گذرگاه VME، توزیع برق و گذرگاه خام/تاکو |
هدف از سوکتهای BNC روی پنل جلویی چیست؟
آنها دسترسی مستقیم به دادههای خام بافرشده حسگرهای دینامیکی را برای ابزارهای کمکی عیبیابی فراهم میکنند، بدون آنکه مدارهای حفاظتی فعال را مختل کنند.
یک کارت میتواند همزمان چند حسگر را پردازش کند؟
یک ماژول میتواند همزمان حداکثر چهار ورودی سیگنال دینامیکی مجزا و حداکثر دو ورودی تاکومتر مرجع فاز را پایش کند.
آیا این نسخه با دستورالعملهای RoHS مطابقت دارد؟
خیر، این نسخه سختافزاری قدیمیتر خاص با الزامات RoHS مطابقت ندارد و دارای امپدانس خروجی 2000 اهم است.
فریمور از چه پارامترهای اندازهگیری فیزیکی پشتیبانی میکند؟
این ماژول ارتعاش مطلق یا نسبی، خروج از مرکز، Smax، موقعیت تراست، شاخصهای انبساط و فشار دینامیکی سیال را پایش میکند.
آیا میتوانم این ماژول را در هر شیاری از رک VM600 نصب کنم؟
این ماژول باید در بخش جلویی شیاری قرار گیرد که با الگوی کلیدگذاری مکانیکی آن مطابقت داشته باشد و با کارت رابط پشتی مربوطه همراستا شود.
مقدار امپدانس ورودی کانالهای دینامیکی چقدر است؟
ورودیهای سیگنال دینامیکی دارای امپدانس ورودی مشخصه 200 کیلواهم هستند.
پیش از خارجکردن کارت از رک در حال کار، چه اقدامی توصیه میشود؟
حالت بایپس را در حلقه تحتتأثیر فعال کنید تا از فعالشدن ناخواسته رلههای حفاظتی ماشینآلات جلوگیری شود.
محدوده دمایی نگهداری استاندارد چیست؟
این ماژول باید در شرایط محیطی بین -40 درجه سانتیگراد و 85 درجه سانتیگراد نگهداری شود.
چه نوع فیلترهایی را میتوان در نرمافزار DSP پیکربندی کرد؟
این ماژول از فیلترهای قابلبرنامهریزی پهنباند و باریکباند برای جداسازی فرکانسهای خاص ماشین پشتیبانی میکند.
آیا این ماژول علاوه بر ارتعاش، ورودیهای سرعت را نیز پشتیبانی میکند؟
بله، این ماژول دارای دو کانال مستقل تاکومتر برای پایش سرعت چرخش ماشینآلات و مراجع فاز است.
