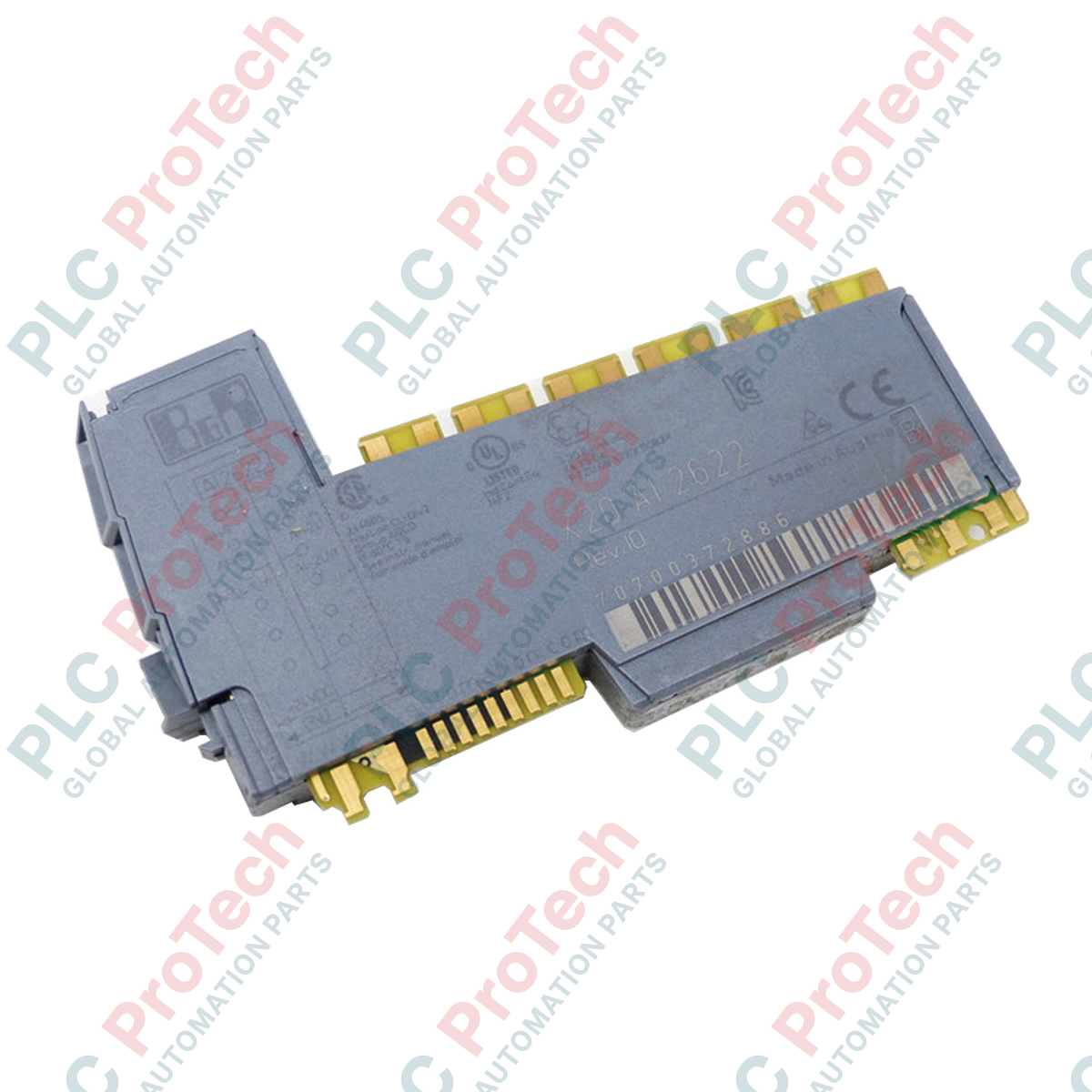

ماژول ورودی آنالوگ سری X20 مدل X20AI2622 از B&R، دوکاناله با دقت بالا

مروری بر محصول

ماژول X20AI2622 (X20AI2622) یک ماژول ورودی آنالوگ با عملکرد بالا در خانواده B&R X20 System است که برای دریافت دقیق سیگنال در محیط‌های پیشرفته اتوماسیون طراحی شده است. این ماژول با دو ورودی قابل پیکربندی مستقل، انعطاف‌پذیری لازم برای اتصال به سیگنال‌های استاندارد صنعتی، از جمله ولتاژ ±10 V یا حلقه‌های جریان 0 تا 20 mA / 4 تا 20 mA را فراهم می‌کند. چه برای پایش فشار در سیستم‌های هیدرولیک، دما در راکتورهای شیمیایی یا نرخ جریان در تصفیه‌خانه‌های آب، X20AI2622 استاندارد جدیدی برای دقت و قابلیت اطمینان تعیین می‌کند و تضمین می‌کند داده‌های حیاتی فرایند با کمترین نویز و بیشترین صحت دیجیتالی شوند.

پردازش سیگنال و قابلیت‌های هوشمند تشخیصی

معماری سخت‌افزاری X20AI2622 برای مصرف توان کم و پایداری حرارتی بالا بهینه شده است و تنها 0.01 W از باس و 0.8 W برای عملکردهای داخلی I/O مصرف می‌کند. این بهره‌وری از تجمع گرما در تابلوهای کنترل با تراکم بالا جلوگیری کرده و در نتیجه عمر مفید کل ایستگاه I/O را افزایش می‌دهد.

این ماژول به مجموعه‌ای جامع از نشانگرهای وضعیت مجهز است که بازخورد لحظه‌ای درباره وضعیت عملکرد، وضعیت ماژول و عملکرد جداگانه I/O در هر کانال ارائه می‌کنند. این قابلیت تشخیص موضعی به تکنسین‌های سایت امکان می‌دهد قطع سیگنال یا خرابی سخت‌افزاری را در یک نگاه شناسایی کنند و به‌طور چشمگیری هزینه و زمان نگهداری را کاهش دهند. ورودی‌ها برای تبدیل با وضوح بالا طراحی شده‌اند و امکان تشخیص نوسانات بسیار جزئی در سیگنال‌های میدانی را فراهم می‌کنند؛ قابلیتی که برای حلقه‌های کنترل PID پیشرفته و تحلیل‌های پیش‌بینانه ضروری است.

مشخصات فنی

پرسش‌های متداول فنی

چگونه بین حالت ولتاژ و جریان در X20AI2622 جابه‌جا شوم؟

حالت ورودی از طریق پیکربندی نرم‌افزاری در B&R Automation Studio تعیین می‌شود. روی ماژول هیچ جامپر فیزیکی وجود ندارد و این امر خطر خطاهای پیکربندی سخت‌افزاری هنگام نصب را از بین می‌برد.

آیا این ماژول از تشخیص قطع سیم پشتیبانی می‌کند؟

بله، هنگامی که ماژول برای محدوده 4 تا 20 mA پیکربندی شده باشد، در صورت افت سیگنال به کمتر از آستانه استاندارد، می‌تواند قطع سیم را تشخیص دهد و یک بیت تشخیصی را در CPU فعال کند.

LED «عملکرد I/O در هر کانال» چه اهمیتی دارد؟

هر کانال ورودی یک LED اختصاصی دارد که معتبر بودن سیگنال ورودی را نشان می‌دهد. این قابلیت امکان بررسی سریع فیزیکی سیم‌کشی میدانی را بدون نیاز به اتصال لپ‌تاپ به کنترلر فراهم می‌کند.

راهنمای مهندسی و نصب

• تطبیق امپدانس: هنگام استفاده از ورودی جریان (0-20 mA)، اطمینان حاصل کنید که مقاومت کل حلقه حسگر متصل از حداکثر امپدانس ورودی ماژول بیشتر نباشد. این کار خطی‌بودن سیگنال را حفظ کرده و از قطع‌شدن سیگنال در انتهای بالایی محدوده جلوگیری می‌کند.

• اصول شیلدینگ: سیگنال‌های آنالوگ به‌شدت در برابر نویز فرکانس بالا آسیب‌پذیرند. همیشه از کابل‌های زوج‌تابیده شیلددار استفاده کنید. شیلد باید با استفاده از صفحه اتصال زمین سیستم X20 زمین شود تا مسیر کم‌مقاومتی برای تداخل الکترومغناطیسی (EMI) فراهم شود.

• ملاحظات حرارتی: اگرچه X20AI2622 الگوی مصرف توان بسیار پایینی (0.8 W) دارد، بهترین روش این است که ماژول‌های آنالوگ را دور از ماژول‌های خروجی دیجیتال پُر熱ا (مانند رله‌ها) گروه‌بندی کنید تا ولتاژ مرجع در بلندمدت پایدار بماند.

مزایای مهندسی

X20AI2622 به‌واسطه انعطاف‌پذیری دوحالته خود مزیت مهندسی قابل‌توجهی ارائه می‌دهد. پشتیبانی از ورودی‌های ولتاژ و جریان در یک ماژول، تنوع قطعات یدکی موردنیاز برای ذخیره‌سازی در یک مجموعه را کاهش می‌دهد. بدنه X20 بدون فن و مقاوم‌سازی‌شده عملکردی بلندمدت را در محیط‌هایی با ارتعاش مکانیکی و نوسانات دما تضمین می‌کند. افزون بر این، یکپارچگی با X2X Link انتقال قطعی داده را تضمین می‌کند و آن را برای کاربردهای صنعتی پرسرعتی که زمان‌بندی و دقت در آن‌ها غیرقابل‌مذاکره است، ایدئال می‌سازد.
