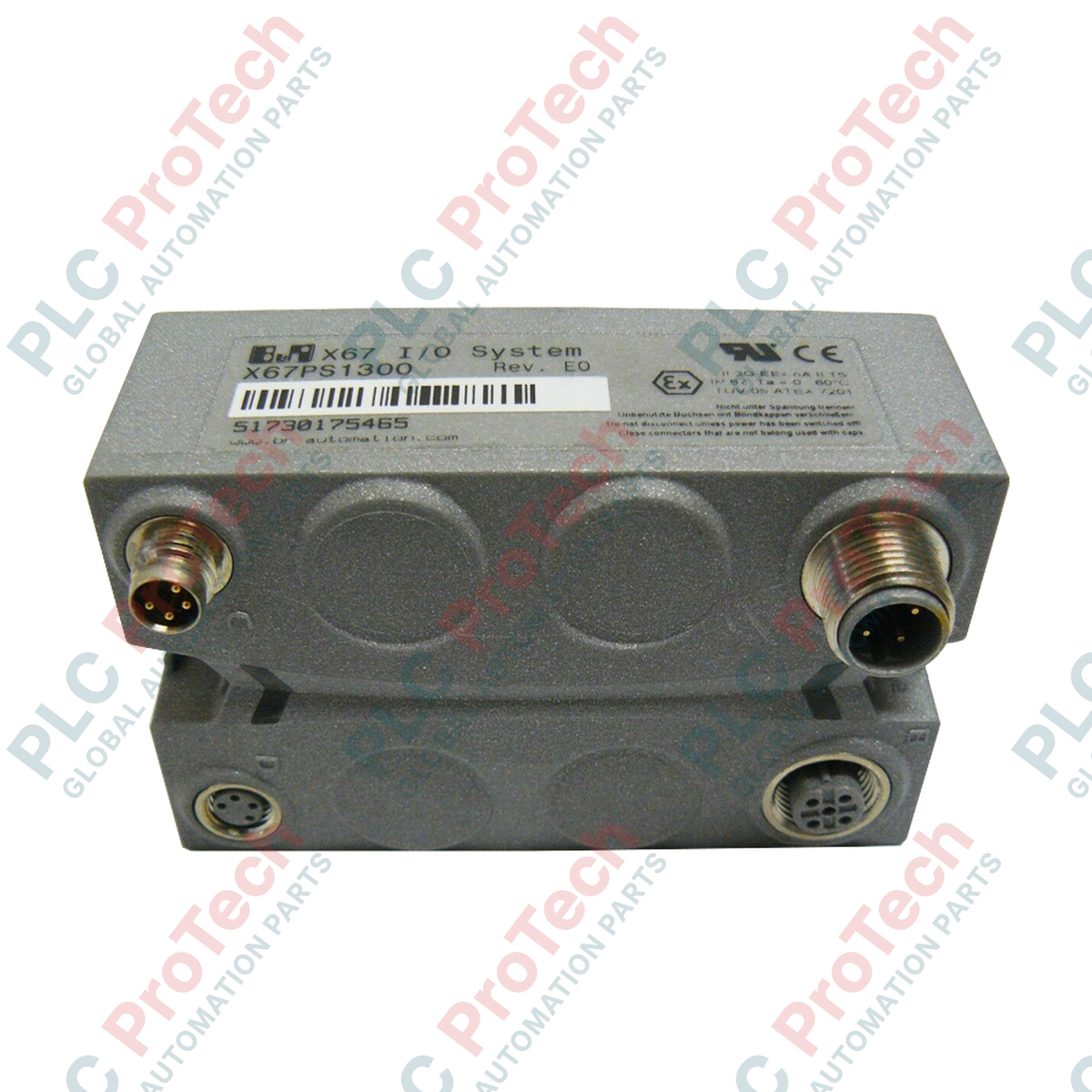

ماژول منبع تغذیه سیستم X67 برند B&R مدل X67PS1300

مروری بر محصول

X67PS1300 (X67PS1300) یک ماژول منبع تغذیه با عملکرد بالا از سیستم X67 شرکت B&R Industrial Automation است که به‌طور ویژه برای تأمین منبع تغذیه ایزوله الکتریکی برای گذرگاه X2X Link طراحی شده است. این ماژول یکی از اجزای زیرساختی مهم برای معماری‌های ورودی/خروجی غیرمتمرکز است و تضمین می‌کند لینک ارتباطی پایدار باقی بماند و در برابر حلقه‌های زمین یا تداخل الکتریکی احتمالی ناشی از سمت فیلد محافظت شود. X67PS1300 به قابلیت‌های تشخیصی یکپارچه از طریق نشانگرهای وضعیت شفاف برای سطوح ولتاژ ورودی و خروجی مجهز است و به کارکنان تعمیر و نگهداری اجازه می‌دهد سلامت منبع تغذیه را در یک نگاه بررسی کنند. طراحی فشرده و مقاوم آن، این ماژول را برای نصب مستقیم روی ماشین در محیط‌های صنعتی سخت، که فضا محدود و قابلیت اطمینان بسیار مهم است، ایدئال می‌سازد.

پیکربندی فنی

X67PS1300 برای یکپارچه‌سازی آسان در سیستم ورودی/خروجی B&R X67 طراحی شده است. این ماژول با جدا کردن تغذیه داخلی سیستم از برق ورودی فیلد، یک منبع تغذیه تمیز و ایزوله 24 VDC برای X2X Link فراهم می‌کند. این ایزولاسیون برای حفظ یکپارچگی سیگنال در فواصل طولانی و میان چندین گره ورودی/خروجی از راه دور ضروری است. سخت‌افزار ماژول دارای دو LED وضعیت است: یکی نشان می‌دهد «ولتاژ ورودی» در محدوده مجاز قرار دارد و دیگری فعال و آماده بودن «ولتاژ خروجی» را تأیید می‌کند. این ماژول با مصرف توان داخلی بسیار کم، تنها 3 W، به‌طور کارآمد و با تولید حرارت حداقلی کار می‌کند؛ قابلیتی که برای نصب‌های پرتراکم روی ریل DIN یا پنل ضروری است.

مشخصات فنی

پرسش‌های متداول فنی

چه زمانی لازم است یک X67PS1300 به یک سگمنت ورودی/خروجی X67 اضافه شود؟

هنگامی که مصرف توان کل ماژول‌های X67 متصل از ظرفیت جریان ارائه‌شده توسط کنترلر گذرگاه بیشتر شود، یا زمانی که برای کاهش نویز لازم باشد گذرگاه به‌منظور ایجاد بخش‌های جداگانه از نظر الکتریکی ایزوله شود، به یک ماژول منبع تغذیه اضافی نیاز است.

آیا این ماژول می‌تواند حسگرها و عملگرهای 24 VDC را مستقیماً تغذیه کند؟

خیر، X67PS1300 به‌طور ویژه برای تأمین برق ایزوله گذرگاه ارتباطی X2X Link طراحی شده است. تجهیزات فیلد، شامل حسگرها و عملگرها، باید از طریق پایه‌های تغذیه استاندارد ماژول ورودی/خروجی یا یک منبع تغذیه اختصاصی فیلد تغذیه شوند.

اگر LED «ولتاژ خروجی OK» خاموش باشد اما LED «ورودی» روشن باشد، چه معنایی دارد؟

این وضعیت نشان‌دهنده یک خطای داخلی یا اضافه‌بار/اتصال کوتاه در سمت X2X Link است. کابل‌های X2X گذرگاه پایین‌دست را جدا کنید و وجود اتصال کوتاه یا مصرف جریان بیش‌ازحد توسط ماژول‌های ورودی/خروجی متصل را بررسی کنید.

راهنمای مهندسی و نصب

اتصال زمین و شیلدینگ X2X Link: برای دستیابی به حداکثر مصونیت در برابر تداخل، کابل X2X Link باید به‌درستی شیلد شود. هنگام نصب X67PS1300، مطمئن شوید شیلد در محل نصب ماژول به زمین عملکردی (FE) متصل باشد. ایزولاسیون الکتریکی فراهم‌شده توسط PS1300 از ایجاد حلقه‌های زمین میان بخش‌های مختلف ماشین جلوگیری می‌کند.

ملاحظات حرارتی: اگرچه مصرف توان داخلی کم است (3 W)، B&R توصیه می‌کند ماژول به‌صورت عمودی نصب شود تا همرفت طبیعی هوا تسهیل شود. برای جلوگیری از تنش حرارتی بر قطعات الکترونیکی تشخیصی، از قرار دادن قطعاتی که حرارت زیادی تولید می‌کنند، مانند راه‌اندازهای موتور یا منابع تغذیه بزرگ، مستقیماً زیر X67PS1300 خودداری کنید.

اتصال و جداسازی ایمن: پیش از اتصال یا جدا کردن کابل‌های X2X Link به X67PS1300، همیشه مطمئن شوید برق ورودی خاموش است. اتصال ماژول به یک گذرگاه فعال و «داغ» می‌تواند باعث گذراهای ارتباطی شود که ممکن است همگام‌سازی چرخه PLC را مختل کند یا خطاهای موقتی در گذرگاه شبکه X67 ایجاد کند.
