تولیدکننده: B&R
شماره محصول: X67SM2436
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای موتور
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

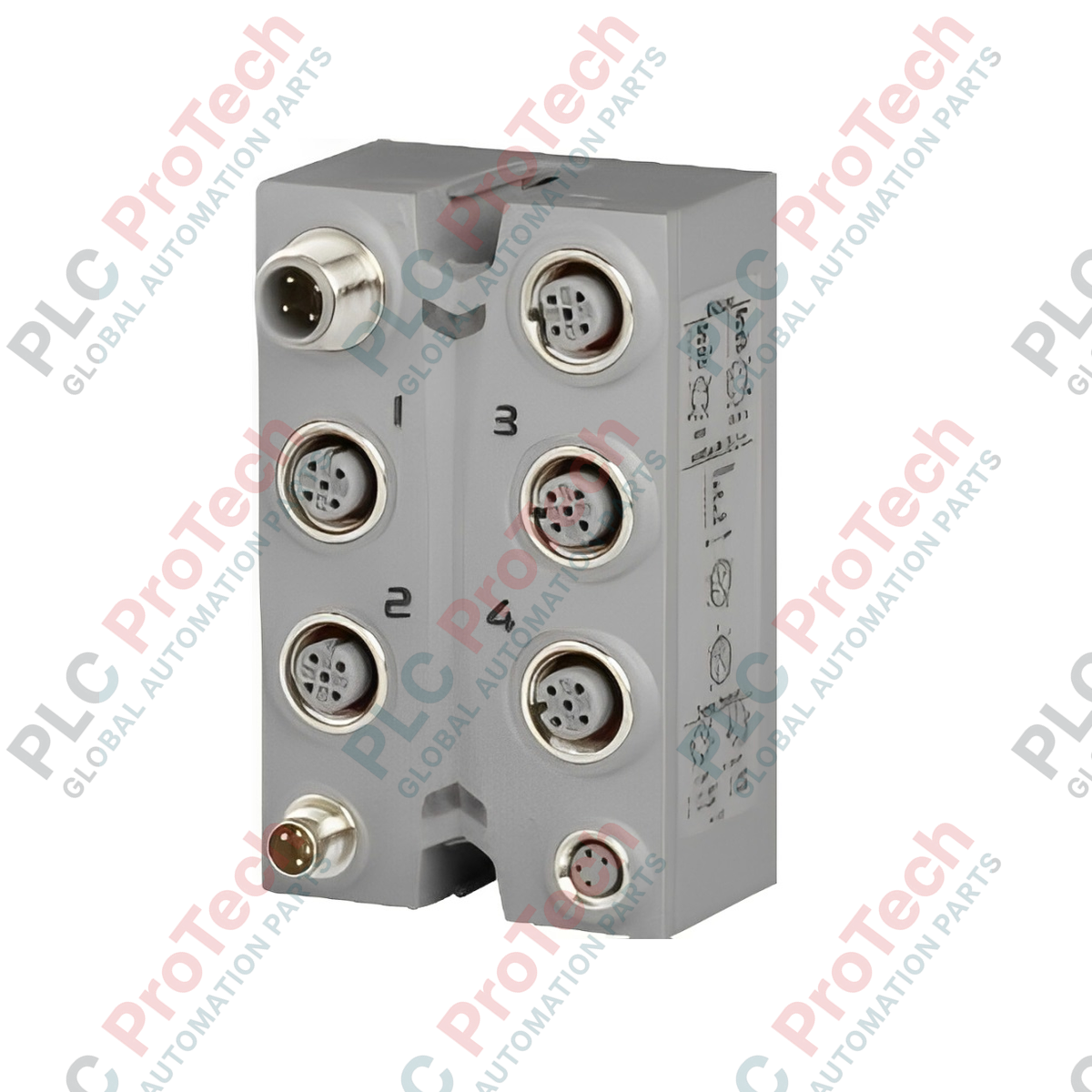

X67SM2436 (X67SM2436) یک ماژول موتور پلهای با عملکرد بالا از سامانه B&R X67 است که برای کاربردهای کنترل حرکت غیرمتمرکز طراحی شده است. این ماژول دارای دو پل کامل یکپارچه است و امکان کنترل دقیق دو موتور پلهای دوقطبی را مستقیماً از سطح I/O فراهم میکند. X67SM2436 که برای نصب مستقیم روی ماشین طراحی شده است، نیاز به محفظه محافظ پیچیده را از بین میبرد و آن را برای معماریهای اتوماسیون توزیعشده در ماشینآلات بستهبندی، مونتاژ و CNC ایدئال میکند. این ماژول با LEDهای تشخیصی جامع برای وضعیت I/O، ولتاژ تغذیه و عملکرد باس، بازخوردی فوری درباره سلامت سامانه حرکت در اختیار کارکنان تعمیر و نگهداری قرار میدهد و بیشترین زمان کارکرد و عیبیابی سادهتر را تضمین میکند.
این ماژول در محدوده ولتاژ نامی انعطافپذیر 24 تا 38.5 VDC کار میکند و گشتاور و سرعت لازم برای کاربردهای صنعتی موتورهای پلهای را فراهم میسازد. دو پل کامل آن از میکرواستپینگ پشتیبانی میکنند و عملکرد نرم موتور و دقت بالای موقعیتیابی را تضمین مینمایند. X67SM2436 علاوه بر کنترل موتور، منبع تغذیه حسگر (حداکثر 0.96 W) و ورودیهای دیجیتال یکپارچهای را ارائه میدهد که مطابق استاندارد EN 61131-2 Type 1 طراحی شدهاند. این ورودیها بهصورت مدارهای «Sink» پیکربندی شدهاند و میتوان از آنها برای کلیدهای محدودکننده، حسگرهای موقعیت خانه یا سایر سیگنالهای مرتبط با فرایند استفاده کرد. سختافزار این ماژول برای دوام بالا ساخته شده است؛ وزن آن تنها 195 g است و در عین حال از ساختاری مقاوم برخوردار است که میتواند تنشهای مکانیکی ناشی از نصب روی ماشین را تحمل کند.
| ویژگی | جزئیات مشخصات |
| مدل | X67SM2436 |
| برند | اتوماسیون صنعتی B&R |
| نوع ماژول | ماژول موتور پلهای |
| سختافزار کنترل | 2 پل کامل |
| ولتاژ نامی موتور | 24 تا 38.5 VDC +/- 25% |
| ولتاژ ورودی (منطق) | 24 VDC -15% / +20% |
| نوع ورودی | Sink (EN 61131-2 Type 1) |
| منبع تغذیه حسگر | حداکثر 0.96 W @ 24 VDC |
| تشخیص عیب | I/O برای هر کانال، تغذیه، وضعیت باس |
| وزن خالص | 195 g |
| وزن حمل | 2.0 kg |
آیا X67SM2436 میتواند موتورهایی با نیازهای ولتاژی متفاوت را بهطور همزمان کنترل کند؟
این ماژول از یک منبع تغذیه مشترک برای پلهای کامل استفاده میکند. اگرچه دو موتور را میتوان از نظر پروفایلهای حرکتی بهطور مستقل کنترل کرد، هر دو موتور باید با ولتاژ تغذیه ارائهشده به ماژول، یعنی 24 تا 38.5 VDC، سازگار باشند.
مزیت معماری «پل کامل» یکپارچه چیست؟
طراحی پل کامل (H-bridge) به ماژول اجازه میدهد جریان عبوری از سیمپیچهای موتور را بهطور مستقل معکوس کند. این قابلیت برای کنترل جهت و فاز موتورهای پلهای دوقطبی ضروری است و عملکرد با گشتاور بالا و کنترل دقیق زاویه گام را ممکن میسازد.
آیا استفاده از منبع تغذیه جداگانه برای موتور و منطق ضروری است؟
اگرچه ماژول میتواند از یک منبع مشترک 24 VDC تغذیه شود، در کنترل حرکت معمولاً توان موتور (با جریان بالا و احتمال ایجاد نویز) از توان منطق و باس جدا میشود تا از تداخل جلوگیری و ارتباط مطمئن تضمین شود.
دفع حرارت و نصب: راهاندازهای موتور پلهای هنگام نگهداری با گشتاور بالا و کارکرد با سرعت زیاد حرارت تولید میکنند. اطمینان حاصل کنید که X67SM2436 روی سطحی با رسانایی حرارتی مناسب، مانند شاسی ماشین، نصب شده باشد تا دفع حرارت تسهیل شود. اگر موتورها نزدیک حداکثر حد جریان کار میکنند، از نصب ماژول در فضاهای بسته و بدون جریان هوا خودداری کنید.
کابلکشی و کاهش EMI: برای جلوگیری از تأثیر تداخل الکترومغناطیسی بر ورودیهای حساس حسگر یا باس X2X Link، برای اتصالات موتور از کابلهای شیلددار استفاده کنید. شیلد باید در محل اتصال ماژول، بهصورت 360 درجه، زمین شود تا مسیری با امپدانس پایین برای نویز فرکانس بالا که در اثر کلیدزنی PWM پلهای کامل ایجاد میشود فراهم گردد.
میکرواستپینگ و تشدید: هنگام پیکربندی پارامترهای موتور در B&R Automation Studio، از قابلیتهای میکرواستپینگ برای به حداقل رساندن تشدید مکانیکی استفاده کنید. موتورهای پلهای در فرکانسهای خاص مستعد لرزش هستند؛ تنظیم دقیق کنترل جریان و تفکیکپذیری گام از طریق X67SM2436 به عملکردی کمصداتر و پروفایلهای حرکتی نرمتر منجر میشود.
