Principes fondamentaux du bus continu dans les variateurs de moteurs industriels

Lorsqu’un variateur de fréquence ou un servovariateur refuse de passer à l’état prêt, se met en défaut immédiatement après la mise sous tension ou déclenche à répétition des défauts au démarrage, l’attention se porte souvent directement sur le moteur.

Dans de nombreux cas, cependant, le moteur ne fait pas encore partie du problème.

La défaillance peut se développer beaucoup plus tôt dans le chemin de puissance du variateur.

Le redresseur, les condensateurs du circuit continu et le circuit de précharge fonctionnent tous avant que l’onduleur puisse fournir une puissance régulée au moteur.

Comprendre cette séquence en amont permet d’interpréter beaucoup plus facilement les défauts de démarrage.

Cela aide également les techniciens à éviter de remplacer des modules de variateur coûteux en se fondant uniquement sur un code d’erreur.

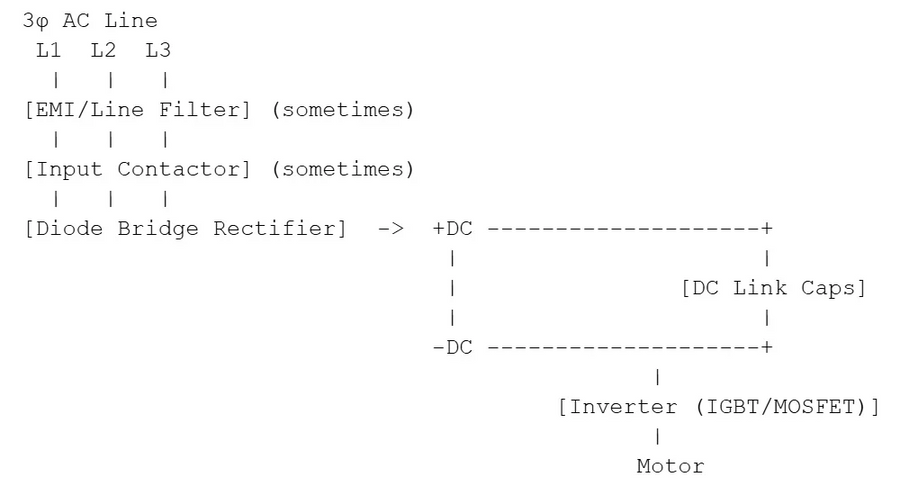

Figure 1. Vue simplifiée de l’entrée d’un variateur industriel montrant le redressement, le stockage d’énergie dans le circuit continu et l’étage onduleur. Image fournie par Wake Industrial.

Ce que fait réellement le bus continu

Un variateur CA classique comporte plusieurs grandes étapes de conversion de puissance.

Le redresseur d’entrée convertit l’alimentation CA entrante en courant continu.

Le circuit continu, couramment appelé bus continu, emmagasine et lisse cette énergie à l’aide d’une batterie de condensateurs.

L’onduleur commute ensuite électroniquement l’alimentation continue afin de créer la sortie à fréquence et tension variables requise par le moteur.

Pour un variateur triphasé classique, la tension du bus continu est nettement supérieure à la tension efficace entre phases de la ligne CA d’arrivée.

Un système de 480 V CA produit généralement un bus continu chargé d’environ 650 à 680 V CC.

La valeur exacte dépend de la tension d’arrivée, de la topologie du variateur, de la charge et d’autres conditions électriques.

Ce niveau de tension est l’une des raisons pour lesquelles le circuit continu mérite une attention particulière lors du dépannage.

Le bus emmagasine une énergie électrique importante et peut rester dangereux après la coupure de l’alimentation d’arrivée.

Pourquoi la mise sous tension du variateur crée un courant d’appel

Les condensateurs du circuit continu commencent le démarrage déchargés ou partiellement déchargés.

Au tout premier instant de la mise sous tension, ils présentent une très faible impédance de charge.

Sans limitation de courant, le redresseur tenterait de charger presque immédiatement une importante batterie de condensateurs.

Le courant d’appel qui en résulte peut être plusieurs fois supérieur au courant de fonctionnement normal.

L’impédance du transformateur, l’impédance de l’alimentation, le câblage et d’autres composants en amont assurent une certaine limitation.

Ils ne sont généralement pas destinés à servir de mécanisme principal de limitation du courant d’appel du variateur.

Un courant de charge excessif peut solliciter les composants du redresseur, les fusibles, les disjoncteurs et les dispositifs de commutation.

Des commutations répétées à courant élevé peuvent également accélérer l’usure des contacts électriques.

C’est pourquoi de nombreux variateurs de grande taille utilisent un circuit de précharge dédié.

La précharge contrôle les premières secondes du démarrage

Le concept de base de la précharge est simple.

Au lieu de connecter directement le banc de condensateurs déchargé au chemin de charge complet, le variateur achemine d’abord le courant à travers une résistance ou un autre circuit de charge contrôlé.

Cela limite le courant tandis que la tension du bus continu augmente.

Figure 2. Une séquence de précharge typique limite le courant initial des condensateurs avant l’établissement du chemin d’alimentation normal. Image fournie par Wake Industrial.

Lors d’une séquence normale, la tension du bus doit atteindre progressivement son niveau attendu dans le délai défini par la conception du variateur.

Une fois le seuil de tension requis atteint, de nombreux variateurs shuntent la résistance de précharge au moyen d’un relais ou d’un contacteur.

Sur certains équipements, les techniciens peuvent entendre cette transition sous la forme d’un clic audible.

La mise en œuvre exacte varie selon les fabricants et les gammes de variateurs.

Certains variateurs de petite taille intègrent ces fonctions dans des circuits électroniques plutôt que d’utiliser un contacteur externe évident.

Le principe reste similaire : contrôler d’abord la charge des condensateurs, puis établir le chemin d’alimentation normal.

Si cette séquence ne s’achève pas correctement, le variateur peut rester en état de charge, signaler une sous-tension, déclarer un dépassement du délai de précharge ou simplement refuser de passer à l’état prêt.

Pourquoi les variateurs stockés nécessitent une attention particulière

Les condensateurs du circuit continu sont généralement des condensateurs électrolytiques.

Des périodes prolongées sans tension peuvent affecter leur état diélectrique interne.

C’est pourquoi les principaux fabricants de variateurs publient des procédures de reformage des condensateurs pour les équipements stockés pendant de longues périodes.

Le reformage rétablit progressivement les caractéristiques électriques du condensateur avant le fonctionnement normal.

La méthode requise et la durée de stockage concernée dépendent du fabricant du variateur et de la gamme de produits.

Les techniciens doivent donc suivre la procédure OEM applicable plutôt que d’appliquer une règle générique de reformage.

Cette considération est particulièrement importante lors de la mise en service de variateurs de rechange stockés pendant longtemps ou d’équipements obsolètes provenant des stocks de l’entrepôt.

Le redresseur est la passerelle vers le bus continu

Un redresseur à diodes conventionnel est généralement l’un des premiers étages majeurs à semi-conducteurs rencontrés par l’alimentation entrante.

Une diode ou un pont redresseur en court-circuit peut provoquer un défaut grave côté entrée.

Un symptôme possible est le déclenchement immédiat d’un fusible ou d’un disjoncteur lorsque le variateur est mis sous tension.

Cependant, ce symptôme n’est pas propre au redresseur.

Des composants du bus continu en court-circuit, des dispositifs de suppression des surtensions ou d’autres défaillances de semi-conducteurs de puissance peuvent produire un comportement similaire.

Un chemin de redressement coupé peut produire un schéma différent.

Le variateur peut encore présenter des signes d’alimentation de commande alors que le bus continu n’atteint pas ou ne maintient pas son niveau normal.

Un redressement anormal peut également accroître l’ondulation du bus et l’échauffement des composants.

Pour cette raison, un déclenchement immédiat à l’entrée doit être considéré comme la preuve d’un problème important de l’étage de puissance, et non comme la preuve qu’un dispositif particulier est défaillant.

Les condensateurs du bus continu tombent en panne différemment avec le vieillissement

La défaillance d’un condensateur ne signifie pas toujours une rupture spectaculaire.

Une défaillance interne grave peut effectivement mettre le bus continu en court-circuit et provoquer le déclenchement immédiat du dispositif de protection.

La dégradation progressive est plus subtile.

Les condensateurs électrolytiques peuvent perdre de leur capacité effective et développer une résistance série équivalente plus élevée en vieillissant.

Le variateur peut continuer à fonctionner tandis que ses performances de stockage d’énergie se dégradent progressivement.

Les symptômes peuvent inclure une ondulation accrue du bus, une stabilité réduite sous charge, des événements intermittents de sous-tension ou un comportement de charge anormal.

La température, les heures de fonctionnement et les contraintes électriques influencent toutes la durée de vie des condensateurs.

Un stockage prolongé introduit une préoccupation différente et ne doit pas automatiquement être considéré comme une usure normale en fonctionnement.

Le circuit de précharge peut tomber en panne même lorsque l’étage de puissance principal est en bon état

Un variateur peut comporter un redresseur et une batterie de condensateurs en bon état, tout en échouant au démarrage parce que la séquence de charge ne peut pas s’achever.

Une résistance de précharge coupée peut interrompre le chemin de charge contrôlé.

Un relais ou un contacteur de dérivation endommagé peut permettre la charge du bus, mais empêcher le variateur de passer au fonctionnement normal.

Les circuits du variateur qui commandent ce dispositif peuvent également tomber en panne.

La détection de la tension du bus constitue un autre point de défaillance possible.

Si le bus réel atteint le niveau requis, mais que le système de commande ne le détecte pas correctement, le variateur peut se comporter comme si la charge n’était jamais terminée.

Cette distinction est utile lors du dépannage.

Un bus continu faible et un bus continu signalé incorrectement sont deux problèmes différents, même lorsque le défaut de démarrage qui en résulte semble similaire.

Un déclenchement instantané à la mise sous tension indique un défaut majeur de l’étage d’entrée

Le moment où le défaut survient est l’un des indices de diagnostic les plus utiles.

Si le fusible d’entrée fond presque immédiatement à la mise sous tension, le fonctionnement normal du variateur n’a guère eu le temps de commencer.

L’attention doit donc se porter en premier lieu sur l’étage d’alimentation d’entrée et le bus continu.

Les causes possibles incluent un redresseur en court-circuit, un condensateur du bus continu en court-circuit, un composant de suppression défaillant ou un autre court-circuit dans la section de puissance du variateur.

Une défaillance de l’onduleur en aval peut également influencer la liaison continue sur certaines conceptions.

Le point essentiel est le moment où le défaut survient.

Un déclenchement instantané indique une catégorie de défaut différente de celle d’un variateur qui se charge normalement, puis tombe en défaut uniquement après réception d’une commande de marche.

Un variateur qui reste en précharge raconte une autre histoire

Un autre symptôme courant est celui d’un variateur qui alimente son écran ou ses circuits électroniques de commande, mais n’atteint jamais l’état prêt.

Cela oriente souvent le diagnostic vers la séquence de charge plutôt que vers un court-circuit franc immédiat.

Si la tension du bus n’augmente que partiellement, le technicien devra peut-être envisager le circuit de précharge, une fuite excessive de la liaison continue ou une charge anormale sur le bus.

Si le bus approche sa tension attendue, mais que le variateur ne passe jamais de la phase de charge à l’état suivant, l’attention peut se porter sur le dispositif de dérivation, son circuit de commande ou la détection de tension.

Ces distinctions sont plus utiles que le remplacement de pièces fondé uniquement sur un défaut générique au démarrage.

La sous-tension au démarrage peut provenir de l’extérieur du variateur

Un défaut de sous-tension du bus continu ne signifie pas toujours que le variateur lui-même est défaillant.

L’alimentation d’entrée doit être évaluée avant de condamner le variateur.

Une phase manquante, un déséquilibre important entre les phases ou une source faible peuvent perturber la charge normale du bus continu.

De longues lignes d’alimentation et une infrastructure en amont sous-dimensionnée peuvent également provoquer une chute de tension pendant la phase de charge.

Les systèmes alimentés par générateur méritent une attention particulière, car l’impédance de la source et la réponse transitoire peuvent différer considérablement de celles d’une alimentation secteur rigide.

Si la tension de ligne s’effondre pendant la charge des condensateurs, le variateur peut signaler correctement une condition de sous-tension, même si son étage de puissance interne est en bon état.

C’est l’une des raisons pour lesquelles les techniciens expérimentés en variateurs comparent les trois tensions d’entrée entre phases avant de tirer des conclusions d’un défaut du bus continu.

La surtension au démarrage est moins fréquente, mais possible

La surtension est plus généralement associée à la régénération du moteur pendant la décélération.

Cependant, des conditions de surtension au démarrage peuvent survenir.

Une tension de ligne d’entrée élevée est une possibilité évidente.

Les architectures à bus continu partagé ajoutent une autre variable, car plusieurs onduleurs ou sections d’alimentation peuvent interagir via la liaison commune.

Les redresseurs d’entrée régénératifs et les systèmes multiaxes peuvent rendre plus complexe la relation entre la tension de ligne et la tension du bus de l’onduleur local.

Le dépannage de ces systèmes nécessite de comprendre l’architecture complète du bus continu plutôt que d’évaluer un seul variateur isolément.

C’est particulièrement pertinent dans les systèmes de variateurs et de commande de mouvement de grande taille, où plusieurs axes peuvent partager une infrastructure d’alimentation.

La courbe de charge peut révéler ce que le code de défaut ne peut pas

Les codes de défaut fournissent des indications utiles, mais le comportement du bus au démarrage peut apporter un contexte supplémentaire.

Un système sain doit normalement produire une montée régulière vers la tension de bus prévue.

Un effondrement immédiat indique un problème différent d’une charge lente et incomplète.

Un bus qui atteint approximativement sa tension normale, mais n’entre jamais en état prêt, suggère une autre catégorie de problème.

C’est pourquoi les techniciens raisonnent souvent en termes de séquences plutôt qu’à partir de relevés de tension isolés.

Le variateur s’est-il déclenché immédiatement ?

Le bus CC a-t-il commencé à se charger ?

A-t-elle atteint la plage attendue ?

L’étape de précharge a-t-elle effectué sa transition ?

La défaillance s’est-elle produite avant ou après la commande de marche ?

Ces questions réduisent progressivement le nombre de sous-systèmes susceptibles d’être en cause.

Mesurez l’alimentation CA avant de condamner le variateur

L’une des erreurs de dépannage les plus simples consiste à supposer que l’alimentation triphasée est correcte parce qu’une tension est présente.

Les trois mesures entre phases doivent être comparées.

Une phase manquante ou un déséquilibre important peut créer des symptômes déroutants.

La tension d’entrée doit également être prise en compte pendant l’événement de charge réel, lorsque cela est pratique et autorisé par les procédures du site.

Une alimentation qui semble acceptable avec une faible charge peut se comporter différemment lorsque les condensateurs du circuit intermédiaire commencent à se charger.

Pour les installations qui entretiennent plusieurs plateformes de variateurs VFD et variateurs CA, documenter le comportement normal au démarrage peut considérablement faciliter les comparaisons ultérieures.

Les mesures sur le bus CC exigent une discipline rigoureuse en haute tension

Le bus CC est l’un des points les plus dangereux à l’intérieur d’un variateur industriel.

Il peut présenter plusieurs centaines de volts CC et stocker de l’énergie après la coupure de l’alimentation d’entrée.

Un écran éteint ne prouve pas que le circuit intermédiaire est déchargé.

Les temps de décharge et les consignes de sécurité du fabricant d’origine doivent être respectés.

Les procédures de consignation et d’étiquetage restent obligatoires lorsqu’elles s’appliquent.

L’absence de tension doit être vérifiée à l’aide d’un équipement de calibre approprié et de pratiques de sécurité électrique établies.

Les mesures sur un bus CC sous tension ne doivent être effectuées que par du personnel formé et autorisé à réaliser ce travail.

Les techniciens doivent également se rappeler que la catégorie du multimètre, sa tension nominale, les cordons de test et la méthode de mesure sont importants à ces niveaux d’énergie.

Les contrôles de résistance hors tension fournissent des indices, pas des réponses définitives

Après avoir isolé le variateur en toute sécurité et vérifié que le bus CC est déchargé, des mesures de résistance peuvent aider à identifier un court-circuit évident.

Cependant, les mesures effectuées entre DC+ et DC− nécessitent une interprétation.

Les condensateurs peuvent se charger à partir du multimètre lui-même, ce qui fait varier la résistance indiquée.

Les chemins internes des semi-conducteurs et les circuits auxiliaires peuvent également influencer la mesure.

Une valeur de résistance qui change ne constitue donc pas un test universel de réussite ou d’échec pour un condensateur.

Les procédures de test des composants du fabricant doivent être prioritaires lorsqu’un test détaillé de l’étage de puissance est nécessaire.

Figure 3. Le dépannage d’un variateur doit relier le symptôme observé au sous-système approprié de l’étage de puissance avant de remplacer des composants. Image reproduite avec l’autorisation d’Adobe Stock.

Le moment où apparaît le symptôme est souvent le filtre diagnostique le plus rapide

Une stratégie de dépannage pratique commence par déterminer exactement à quel moment la défaillance se produit.

Un déclenchement instantané lors de la mise sous tension rend plus probable un défaut électrique majeur dans l’étage d’entrée.

Un variateur qui commence à charger mais ne passe jamais à l’état prêt pointe plus fortement vers la fin de la précharge, la détection de la tension du bus ou des fonctions de commande associées.

Un défaut de sous-tension pendant la charge doit inciter à examiner à la fois l’alimentation d’entrée et le circuit de charge interne.

Un variateur qui atteint la tension normale du bus et ne tombe en défaut qu’après réception d’une commande de marche relève d’une autre branche de dépannage.

À ce stade, la sortie de l’onduleur, le câblage du moteur, l’état du moteur et le comportement de la charge deviennent plus pertinents.

Cette approche fondée sur la séquence empêche l’examen de passer au hasard d’un composant sans rapport à un autre.

Les premières secondes racontent une grande partie de l’histoire

Le bus continu est essentiellement un réservoir d’énergie placé entre le redresseur et l’onduleur du variateur.

Son comportement au démarrage est prévisible, car le variateur doit exécuter une séquence électrique définie avant que la commande normale du moteur puisse commencer.

Le courant alternatif d’entrée est redressé.

La batterie de condensateurs se charge par l’intermédiaire d’un circuit contrôlé.

Le bus s’approche de sa tension de fonctionnement.

L’étage de précharge bascule vers le chemin d’alimentation normal.

Le système de commande confirme que les conditions nécessaires sont réunies et permet au variateur de passer à l’état prêt.

Lorsque le démarrage échoue, déterminer à quel endroit cette séquence s’est arrêtée est souvent plus utile que de lire uniquement le message de défaut final.

Les courts-circuits francs, une précharge incomplète, des condensateurs dégradés, des problèmes de détection de la tension du bus et une chute de tension côté installation produisent des séquences différentes.

Comprendre ces séquences transforme le dépannage du bus continu, qui ne consiste plus à remplacer des composants au hasard, en un diagnostic structuré.

Pour les techniciens travaillant avec des variateurs de fréquence industriels et des systèmes asservis, la période la plus informative est donc peut-être la plus courte : les premières secondes après la mise sous tension.
