Comment améliorer la disponibilité d’un robot de manutention de plaquettes en panne ?

L’automatisation est profondément intégrée à la fabrication des semi-conducteurs, et peu de tâches automatisées exigent autant de constance que la manipulation des wafers. Les robots déplacent des wafers fragiles entre les ports de chargement, les équipements de traitement, les stations d’inspection et d’autres modules tout au long du cycle de production, répétant souvent les mêmes mouvements des milliers de fois dans des conditions strictement contrôlées.

Lorsqu’un robot de manipulation de wafers commence à générer des défaillances récurrentes, l’impact reste rarement limité au robot lui-même. Les transferts interrompus peuvent retarder les étapes de traitement, perturber la planification de la production et laisser des équipements coûteux en attente de matériaux. Pour les équipes de maintenance, le véritable défi n’est donc pas de supprimer la dernière alarme, mais d’identifier pourquoi la même défaillance revient sans cesse.

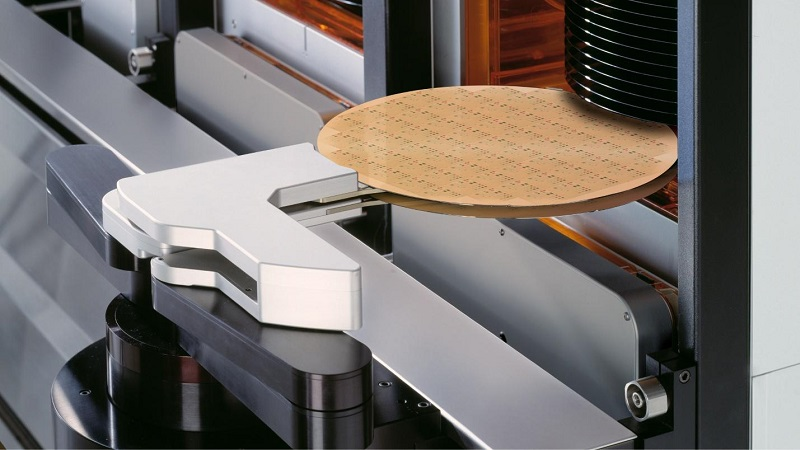

Figure 1. La manipulation des wafers est l’une des opérations robotiques les plus sensibles à la précision dans la fabrication des semi-conducteurs.

Pourquoi les défaillances répétées des robots sont si importantes dans une salle blanche

La production de semi-conducteurs repose sur des mouvements prévisibles entre des étapes de traitement étroitement coordonnées. Un robot de transfert de wafers ne représente peut-être qu’un seul composant au sein d’un équipement beaucoup plus vaste, mais un problème récurrent à ce niveau peut interrompre le flux de matériaux dans plusieurs opérations interconnectées.

Les conséquences immédiates sont faciles à constater : baisse du débit de production, traitement retardé des wafers, augmentation de la charge de maintenance et perturbation du calendrier de production. La conséquence moins évidente est l’instabilité. Un robot qui tombe occasionnellement en panne peut être plus difficile à diagnostiquer qu’un robot qui cesse complètement de fonctionner, car les techniciens peuvent réinitialiser le système à plusieurs reprises et le remettre en production sans recueillir suffisamment d’éléments pour identifier la condition sous-jacente.

C’est pourquoi l’amélioration de la disponibilité doit se concentrer sur les schémas récurrents plutôt que sur les incidents individuels. La question n’est pas simplement : « Quelle alarme est apparue ? » C’est : « Qu’est-ce qui a changé immédiatement avant cette alarme, et la même séquence se reproduit-elle à chaque fois ? »

Commencez par attribuer la défaillance au bon sous-système

La plupart des problèmes récurrents de manipulation des wafers peuvent être attribués à un nombre plus restreint de domaines : usure mécanique, problèmes de capteurs ou d’alignement, performances du vide et de l’effecteur terminal, ou erreurs de communication et de séquence. Ces catégories sont simples sur le papier, mais elles se recoupent fréquemment dans les symptômes présentés à l’opérateur.

Une alarme de positionnement, par exemple, ne prouve pas automatiquement qu’un moteur, une courroie ou un guide est défaillant. Un retour incorrect du capteur peut empêcher le contrôleur de confirmer qu’un mouvement est terminé, tandis qu’un défaut de vide peut interrompre la même séquence de transfert presque au même point. Un dépannage efficace commence donc par la séparation du symptôme visible du sous-système qui en est réellement à l’origine.

Cette distinction est particulièrement importante dans les équipements pour semi-conducteurs, car des réglages inutiles peuvent créer de nouveaux problèmes. Réaligner un robot mécaniquement sain en raison d’un mauvais signal de capteur peut réduire la répétabilité au lieu de l’améliorer.

L’usure mécanique apparaît généralement progressivement

Les articulations, roulements, courroies, guidages linéaires et accouplements des robots fonctionnent pendant un nombre considérable de cycles répétitifs. À mesure que ces composants s’usent, les premiers signes sont souvent subtils : mouvement légèrement plus saccadé, augmentation des vibrations, petites déviations de positionnement ou défauts qui ne se produisent que dans certaines conditions de déplacement.

Ces symptômes peuvent ne pas interrompre immédiatement la production. Au contraire, le robot peut fonctionner normalement pendant des centaines de cycles avant de générer une nouvelle alarme liée à la position. Ce comportement intermittent explique précisément pourquoi l’historique des défauts est important. Si le même axe, la même direction de mouvement ou le même emplacement de transfert apparaît à plusieurs reprises dans les journaux, l’inspection mécanique devient beaucoup plus ciblée.

Les techniciens doivent accorder une attention particulière aux composants exposés à des mouvements continus ainsi qu’à tout signe de jeu croissant, de résistance irrégulière ou de vibration anormale. L’objectif n’est pas simplement de trouver un élément usé, mais de déterminer si cette usure peut expliquer le schéma précis de défaillance observé en production.

Un défaut de capteur peut ressembler à un défaut de mouvement

Les robots de manipulation de wafers s’appuient sur des capteurs pour confirmer la présence et la position du wafer, l’état du logement et la bonne réalisation de chaque étape de transfert. Un robot peut se déplacer correctement d’un point de vue mécanique tout en générant une erreur, car le système de commande ne reçoit jamais le retour d’information nécessaire pour poursuivre la séquence.

La contamination est une préoccupation particulièrement importante dans les environnements de manipulation de précision. Un capteur qui devient sale ou légèrement désaligné peut commencer à produire des problèmes de détection intermittents au lieu de tomber complètement en panne. Les capteurs de détection des wafers, les dispositifs de cartographie des logements et les caméras d’alignement doivent donc être évalués chaque fois que la séquence de défaut dépend de leur retour d’information.

Le nettoyage et le recalibrage peuvent résoudre certains cas, tandis qu’un matériel endommagé ou instable peut nécessiter un remplacement. L’important est de vérifier le retour d’information lui-même au lieu de supposer que toute alarme liée au transfert provient de la mécanique du robot.

Les problèmes de vide se manifestent souvent lors de la prise ou de la dépose

Dans les systèmes utilisant la manipulation de wafers par le vide, l’effecteur terminal doit établir et maintenir une force de maintien suffisante pendant tout le transfert. Une pression de vide insuffisante, une contamination des conduites, des raccords qui fuient ou la détérioration de la surface de l’effecteur terminal peuvent tous provoquer des échecs intermittents de prise et de dépose.

L’étape à laquelle le défaut apparaît peut fournir des informations de diagnostic utiles. Un problème qui survient systématiquement pendant la prise d’une plaquette doit orienter les techniciens vers la génération du vide, la détection de pression, les conduites et l’état de l’effecteur terminal avant qu’ils n’entreprennent d’examiner des axes sans rapport ou le matériel de communication.

Les relevés de vide doivent également être considérés de manière dynamique, plutôt que comme de simples valeurs statiques. Un système peut finir par atteindre la pression requise, mais mettre plus de temps que prévu, ce qui entraîne l’expiration du délai de la séquence de commande avant l’arrivée de la confirmation. Dans ce cas, le symptôme est un défaut de transfert, tandis que le problème sous-jacent est une dégradation des performances pneumatiques ou du vide.

Les erreurs de communication peuvent arrêter un robot mécaniquement sain

Les robots de manipulation de plaquettes fonctionnent au sein d’un environnement d’automatisation intégré. Ils échangent des commandes et des informations d’état avec les contrôleurs des équipements, les ports de chargement, les équipements de traitement et les systèmes de fabrication de niveau supérieur. Si un message attendu ou un signal d’autorisation n’arrive pas, le robot peut s’arrêter même si ses moteurs, ses capteurs et ses mécanismes fonctionnent correctement.

C’est pourquoi il faut distinguer rapidement les défauts de communication des défauts de mouvement physique au cours du dépannage. Les ingénieurs doivent savoir si le robot a tenté le mouvement et a échoué, ou s’il n’a jamais reçu les conditions nécessaires pour commencer le mouvement.

La chronologie est également importante ici. Un transfert qui s’arrête immédiatement après une commande peut indiquer une situation différente d’une séquence qui s’achève mécaniquement mais ne reçoit jamais de confirmation de l’équipement adjacent. Dans les architectures d’automatisation plus vastes, l’examen de l’état des composants associés de communication et de mise en réseau industriels peut aider à déterminer si l’interruption se situe à l’intérieur ou à l’extérieur du contrôleur du robot.

Les journaux d’erreurs sont les plus utiles lorsqu’ils sont lus comme une séquence

Les systèmes modernes de manipulation de plaquettes peuvent générer des enregistrements de diagnostic détaillés, notamment des défauts d’axe, des alarmes de vide, des erreurs de capteur et des événements de communication. Toutefois, la lecture de la seule alarme finale peut être trompeuse, car un problème initial peut produire plusieurs défauts secondaires en peu de temps.

Une approche plus utile consiste à reconstituer la séquence. Quel événement s’est produit en premier ? Le même axe a-t-il signalé une erreur avant l’alarme de vide ? Un signal indiquant la présence d’une plaquette était-il absent avant l’arrêt du robot ? Le défaut s’est-il produit uniquement sur un port de chargement ou sur plusieurs destinations ?

Des schémas récurrents permettent souvent de cibler l’investigation bien plus efficacement que la formulation d’un seul message d’erreur. Les équipes de maintenance devraient donc conserver, dans la mesure du possible, les horodatages, les conditions de fonctionnement et les actions correctives précédentes, plutôt que de réinitialiser à plusieurs reprises le robot sans documenter ce qui s’est produit.

Figure 2. Un dépannage structuré établit un lien entre les défauts récurrents de manipulation des wafers et le sous-système qui a réellement provoqué l’interruption.

L’inspection doit suivre les faits

Une fois la séquence du défaut comprise, l’inspection physique devient plus efficace. Si les journaux indiquent à plusieurs reprises un axe particulier, les techniciens peuvent se concentrer sur ses articulations, ses guides, ses courroies, ses accouplements et son retour de position. Si l’erreur se produit systématiquement lors de la prise du wafer, le système de vide et l’effecteur terminal doivent être examinés en priorité.

Cela semble évident, mais le remplacement de pièces par essais successifs reste coûteux dans les équipements d’automatisation hautement intégrés. Remplacer plusieurs composants à la fois détruit également les informations de diagnostic, car les équipes de maintenance ne savent plus quelle action a réellement corrigé le défaut.

Une procédure de dépannage rigoureuse consiste à ne modifier qu’une variable à la fois lorsque cela est possible, à consigner le résultat, puis à vérifier si le défaut initial réapparaît dans les mêmes conditions de fonctionnement.

La maintenance préventive vise avant tout à préserver la répétabilité

Les robots de manipulation des wafers n’ont pas besoin d’une maintenance préventive simplement parce qu’ils contiennent des pièces mobiles. Ils en ont besoin parce que la manipulation des semi-conducteurs dépend de mouvements et de détections extrêmement répétables. De faibles degrés d’usure mécanique, de contamination ou de dérive d’alignement peuvent affecter la fiabilité bien avant qu’un composant ne tombe complètement en panne.

Un programme de maintenance pertinent peut inclure la lubrification des composants mobiles spécifiés, l’inspection des courroies et des guides, le nettoyage et l’étalonnage des capteurs, l’inspection du système de vide ainsi que des contrôles de l’alignement du robot. Les mises à jour du micrologiciel ou du logiciel peuvent également faire partie de la stratégie de maintenance lorsqu’elles sont proposées et recommandées par le fabricant de l’équipement.

Les intervalles ne doivent pas être copiés aveuglément d’un système à l’autre. Les heures de fonctionnement, le nombre de cycles, les conditions environnementales et les recommandations du fabricant d’origine doivent tous influencer la fréquence d’exécution d’une tâche donnée. Un robot fonctionnant en continu peut nécessiter une stratégie de maintenance différente de celle d’un équipement utilisé seulement par intermittence.

Le dépannage d’un EFEM nécessite une vision plus large

De nombreux robots de manipulation des wafers fonctionnent au sein d’un module frontal d’équipement, ou EFEM. Dans cet environnement, le robot n’est qu’un élément d’une séquence pouvant inclure des ports de chargement, la cartographie des wafers, des mécanismes de porte, des équipements d’alignement et la communication avec l’équipement de traitement.

Cette architecture plus large modifie la logique de dépannage. Un robot peut s’arrêter parce qu’un port de chargement n’est pas correctement aligné, qu’un capteur de cartographie a produit un état inattendu, qu’un mécanisme de porte n’a pas terminé sa séquence ou que l’équipement de traitement n’a pas fourni la poignée de main requise. Il peut donc être trompeur de systématiquement accuser le robot parce qu’il est le composant qui s’est visiblement arrêté, et cela peut orienter les techniciens dans la mauvaise direction.

Figure 3. Les systèmes EFEM combinent plusieurs fonctions de manipulation et d’interface ; les pannes récurrentes nécessitent donc souvent un diagnostic au niveau du système.

Les ingénieurs doivent examiner la séquence complète de transfert et identifier quel dispositif prend en charge chaque étape. Il est ainsi plus facile de déterminer si le robot n’a pas exécuté une commande valide ou si une autre partie de l’EFEM a empêché la séquence de progresser.

Les données de performance peuvent révéler une dégradation avant une panne franche

Les journaux de pannes décrivent des événements qui ont déjà dépassé un seuil défini, tandis que les données de performance peuvent révéler une dégradation plus tôt. Le temps moyen entre les pannes, la fréquence des pannes, le temps de cycle de transfert et la précision du positionnement des axes peuvent tous fournir des indications utiles sur l’évolution du comportement du système.

Prenons le temps de cycle. Si un trajet de transfert prend progressivement plus de temps alors qu’aucune défaillance officielle ne s’est produite, cette évolution peut justifier une inspection avant l’arrêt définitif du robot. De même, une diminution du MTBF indique que les réinitialisations et les réparations ne produisent pas un résultat stable à long terme.

La précision du positionnement peut être encore plus instructive lorsque l’équipement fournit des données de diagnostic appropriées. Une augmentation progressive de la correction ou de l’écart de positionnement peut révéler une dérive mécanique ou d’étalonnage avant que les opérateurs ne commencent à constater des alarmes fréquentes.

Les systèmes de visualisation peuvent aider les équipes de maintenance à comparer ces tendances à l’historique réel des pannes. Les plateformes modernes IHM et informatiques industrielles sont particulièrement utiles lorsqu’elles présentent les événements récurrents du robot avec les données de cycle et de fonctionnement, plutôt que d’afficher les alarmes de manière isolée.

Le dépannage standardisé empêche la disparition des connaissances

Les problèmes récurrents des équipements sont plus difficiles à résoudre lorsque chaque technicien les aborde différemment. Une équipe peut nettoyer un capteur, une autre ajuster l’alignement et une troisième réinitialiser les paramètres, sans que personne ne tienne un registre cohérent de l’état de la panne et de l’action corrective.

Les procédures standardisées assurent la continuité. L’équipe peut documenter la séquence d’alarme, l’emplacement concerné, les mesures pertinentes et l’intervention de maintenance, puis comparer la prochaine occurrence à la précédente. Au fil du temps, cela crée un historique pratique des pannes de la machine réelle, plutôt que de s’appuyer uniquement sur une documentation de service générique.

La formation est importante pour la même raison. Les techniciens qui comprennent quels symptômes correspondent généralement à des problèmes mécaniques, de vide, de détection ou de communication peuvent commencer par les vérifications les plus pertinentes au lieu de repartir systématiquement de zéro.

La disponibilité des pièces de rechange fait partie de l’ingénierie de la fiabilité

Un diagnostic correct contribue peu à la disponibilité si le composant requis ne peut pas être remplacé. Les usines de fabrication de semi-conducteurs doivent donc prendre en compte la stratégie de pièces de rechange parallèlement à la maintenance préventive et au dépannage.

La criticité doit guider les décisions de stockage. Les composants ayant un historique de défaillance, de longs délais d’approvisionnement ou la capacité d’arrêter un EFEM entier doivent faire l’objet d’un traitement différent de celui des pièces peu coûteuses qui peuvent être approvisionnées rapidement.

Cette question devient plus importante à mesure que l’équipement vieillit. Les anciennes plateformes robotiques peuvent rester mécaniquement opérationnelles pendant de nombreuses années, tandis que certains capteurs, contrôleurs, variateurs ou composants d’interface propriétaires deviennent difficiles à obtenir. Le suivi précoce de l’obsolescence permet aux équipes de maintenance de planifier plutôt que de réagir à une défaillance après l’arrêt de la production.

Les réparations doivent être validées au moyen de la séquence de défaillance d’origine

Après une réparation, le simple fait de déplacer le robot avec succès ne prouve pas que le problème initial a été éliminé. L’équipement doit être testé au moyen de la même séquence intégrée que celle ayant provoqué la défaillance, notamment la détection, la confirmation du vide et la communication avec les équipements environnants.

Si la défaillance ne s’est produite que sur un seul port de chargement, ce chemin doit faire l’objet d’une attention particulière. Si elle n’est apparue qu’après plusieurs heures de fonctionnement, un bref cycle de test peut ne pas suffire à démontrer la stabilité. La validation doit reproduire aussi fidèlement que possible les caractéristiques du problème initial.

Cette dernière étape est importante, car les défaillances intermittentes peuvent disparaître temporairement après la maintenance, même lorsque leur cause racine subsiste. La disponibilité ne s’améliore que lorsque le schéma récurrent lui-même a été éliminé.

Une meilleure disponibilité passe par une meilleure compréhension des défaillances

La fiabilité d’un robot de manipulation de wafers ne s’améliore pas simplement en réinitialisant plus rapidement les alarmes. L’usure mécanique, la contamination des capteurs, l’instabilité du vide et les défauts de communication peuvent tous provoquer des interruptions récurrentes de transfert, et l’alarme visible du robot n’est souvent que le résultat final d’une séquence de défaillance plus longue.

Le processus de dépannage le plus efficace associe l’analyse de l’historique des défaillances à des inspections ciblées, à la maintenance préventive et à une compréhension globale de l’EFEM. Des indicateurs de performance tels que le MTBF, le temps de cycle, la fréquence des défaillances et la précision de positionnement peuvent alors montrer si les actions correctives améliorent réellement le comportement à long terme.

Dans une usine de fabrication de semi-conducteurs, un déplacement fiable des wafers favorise la productivité de chaque étape de procédé qui y est liée. La disponibilité du robot est donc bien plus qu’un indicateur de maintenance : elle fait partie intégrante de la stabilité globale de la production. Les meilleurs résultats sont obtenus lorsque les ingénieurs cessent de traiter chaque défaillance comme un incident isolé et commencent à considérer les défaillances répétées comme les signes d’un schéma sous-jacent qui peut être mesuré, isolé et corrigé.
