Présentation du produit

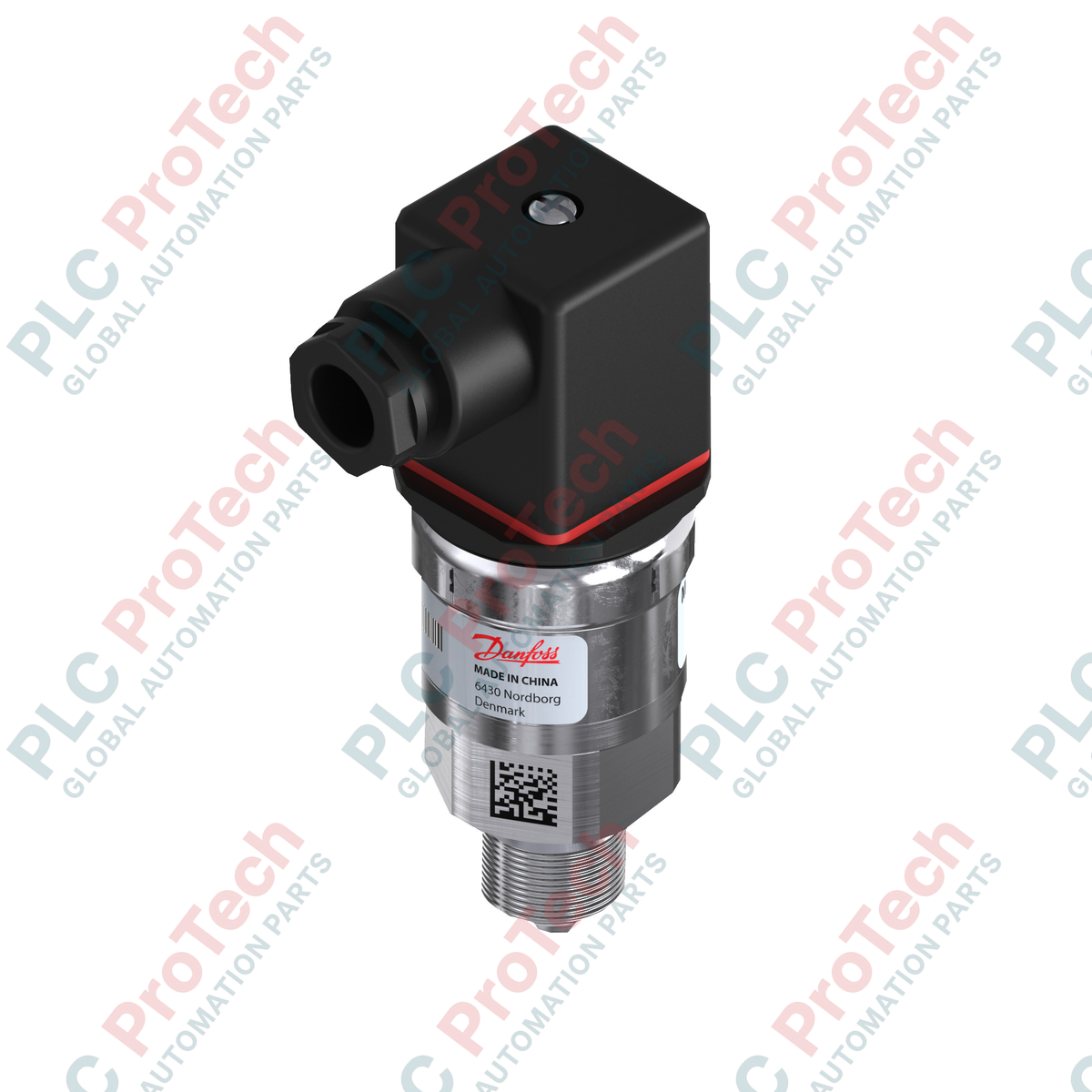

Le 060G2111 (060G2111) est un transmetteur de pression spécialisé de la série Danfoss AKS 33, conçu spécifiquement pour la surveillance haute performance dans les systèmes de réfrigération et de climatisation. Ce capteur génère un signal de sortie courant de 4 à 20 mA, garantissant une haute immunité au bruit et une transmission stable des données même sur de longues distances. Conçu avec une référence de pression manométrique étanche, le 060G2111 est intrinsèquement protégé contre l’humidité atmosphérique et les fluctuations de pression, ce qui en fait un choix idéal pour les environnements à basse température où l’infiltration d’humidité peut compromettre les capteurs standards. Avec une capacité de surcharge robuste de 33 bar (479 psi), il offre la durabilité requise pour un fonctionnement fiable dans les circuits de refroidissement commerciaux et industriels exigeants.
Configuration technique
Le matériel de la série AKS 33 est conçu pour la précision sous des conditions thermiques fluctuantes. Le 060G2111 maintient une large plage de température ambiante et du milieu allant de -40 à 85 °C. Pour une précision critique, le transmetteur dispose d’une plage de température compensée de -30 à 40 °C, où la dérive thermique est neutralisée électroniquement pour assurer une sortie linéaire. La connexion électrique se fait via un connecteur angulaire standard EN 175301-803-A, qui offre un indice de protection IP65 pour résister à la poussière et à l’eau. Son design compact et léger (0,168 kg) permet une installation directe sur collecteurs ou tuyauteries, facilitant des temps de réponse rapides pour le contrôle du compresseur et le diagnostic du système.
Caractéristiques techniques
| Caractéristique |
Spécification |
| Modèle |
060G2111 |
| Marque |
Danfoss |
| Série |
AKS 33 |
| Signal de sortie |
4 à 20 mA |
| Référence de pression |
Manométrique étanche |
| Pression de surcharge |
33 bar (479 psi) |
| Plage de température ambiante |
-40 à 85 °C |
| Plage de température compensée |
-30 à 40 °C |
| Connexion électrique |
Connecteur angulaire (EN 175301-803-A) |
| Indice de protection |
IP65 |
| Poids |
0,168 kg |
| Poids à l’expédition |
1,0 kg |
FAQ techniques
Comment la référence manométrique étanche bénéficie-t-elle aux cycles de réfrigération ?
Les capteurs manométriques standards dépendent d’une ventilation atmosphérique, ce qui peut permettre à l’air humide de pénétrer dans le corps du capteur. En réfrigération, cela conduit souvent à de la condensation interne et du givre. La référence manométrique étanche du 060G2111 utilise une référence interne fixe de 1 bar, isolant complètement l’élément de détection de l’environnement extérieur.
Quelle est l’importance du signal courant 4-20 mA pour ce capteur ?
La boucle de courant 4-20 mA est la norme industrielle pour la fiabilité. Contrairement aux signaux de tension, elle n’est pas affectée par les chutes de tension sur de longs câbles et est très résistante aux interférences électromagnétiques (EMI) provenant de moteurs ou variateurs de fréquence à proximité.
Que se passe-t-il si la pression dépasse la limite de surcharge de 33 bar ?
La limite de 33 bar est la pression maximale que le capteur peut supporter sans subir de dommages mécaniques. Si cette limite est dépassée, la membrane interne peut subir une déformation permanente, entraînant un décalage du point zéro ou une défaillance totale du transmetteur.
Guide d’ingénierie et d’installation
-
Amortissement des pulsations : Lors de l’installation du 060G2111 près d’un compresseur alternatif, utilisez un tube capillaire ou un amortisseur de pression. Une exposition directe aux pulsations de pression à haute fréquence peut provoquer une fatigue mécanique de l’élément de détection avec le temps.
-
Protection contre l’humidité : Pour maintenir l’intégrité IP65, assurez-vous que le joint du connecteur angulaire est correctement positionné et que la vis de fixation centrale est bien serrée. Mettez toujours en place une « boucle anti-goutte » dans le câblage — dirigeant le câble vers le bas avant d’entrer dans le connecteur — pour empêcher l’eau de suivre le câble et d’atteindre l’électronique.
-
Configuration du câblage : Il s’agit d’un transmetteur 2 fils. Connectez l’alimentation positive à la broche 1 et le signal/retour à la broche 2 du connecteur EN 175301-803-A. Assurez-vous que l’alimentation est stable en 24 VCC (typiquement 10 à 30 VCC) pour maintenir une sortie linéaire 4-20 mA sur toute la plage de pression.
