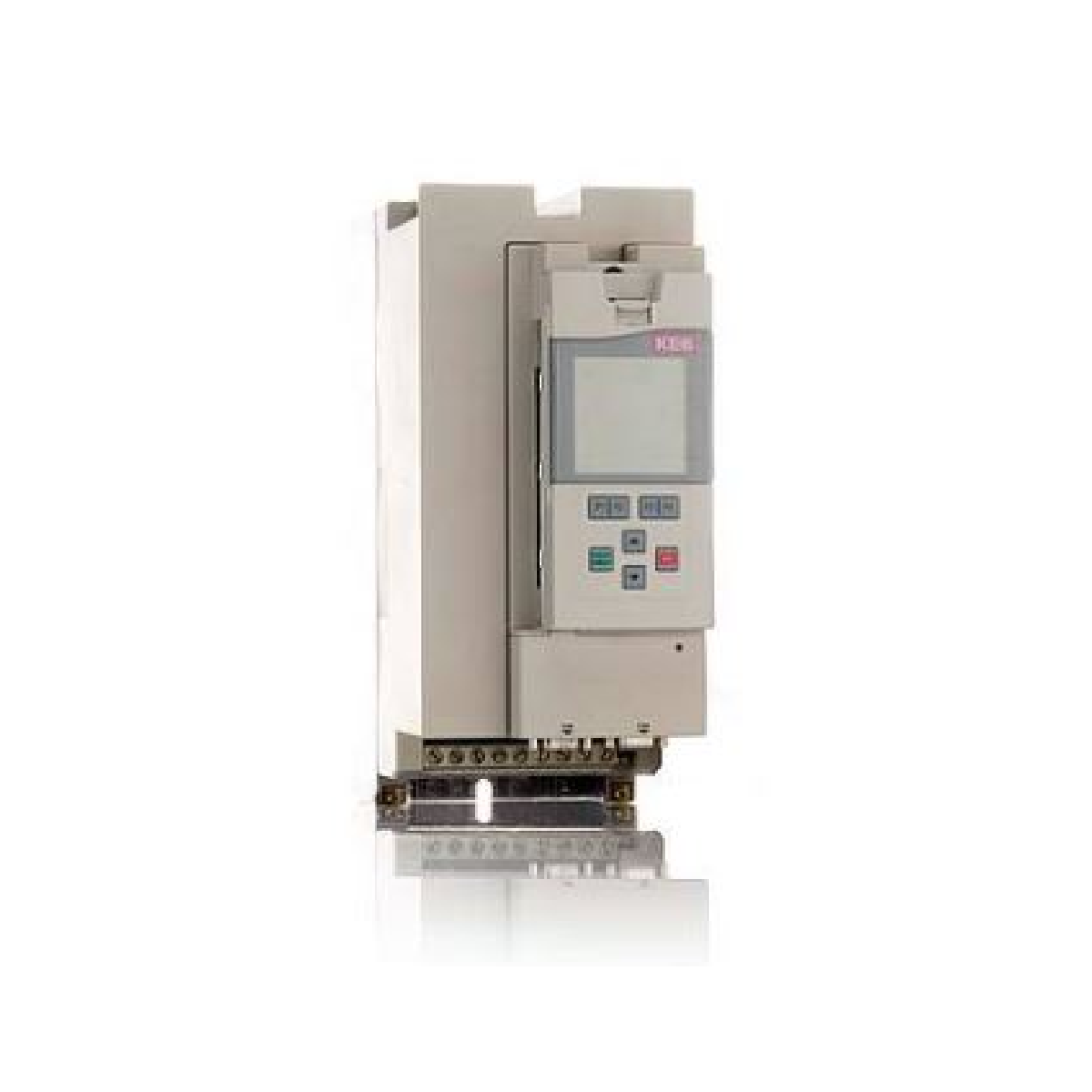

12.F5.GBD-YM00 KEB Contrôleur de variateur industriel série F5 4 kW

Profil opérationnel et application lourde

Le 12.F5.GBD-YM00 (12F5GBDYM00) est un variateur de fréquence industriel conçu par KEB pour la régulation précise de la vitesse et du couple des moteurs électriques asynchrones et synchrones. Fonctionnant au sein de la polyvalente série Combivert F5, ce contrôleur compact de 4 kW traite une alimentation triphasée pour fournir une sortie à fréquence variable hautement personnalisable allant jusqu'à 1600 Hz. Ces larges plages de fréquence le rendent idéal pour les segments de machines à grande vitesse, notamment les broches d'usinage CNC, les unités de bobinage textile de précision, les systèmes automatisés de convoyage de matériaux et les pompes industrielles de mélange. En exécutant des modulations rapides de la fréquence de commutation entre 2 kHz et 16 kHz, le 12.F5.GBD-YM00 (12F5GBDYM00) minimise les contraintes mécaniques dynamiques, optimise l'efficacité du moteur et réduit les surcharges thermiques soudaines. Cette structure de boucle de contrôle réactive aide les installations industrielles à minimiser l'usure mécanique imprévue et à réduire drastiquement les temps d'arrêt opérationnels.

Architecture matérielle de contrôle et de communication

L'architecture matérielle de l' 12.F5.GBD-YM00 se concentre sur une conversion d'énergie fiable et une intégration de contrôle flexible.

• Étape de puissance avancée : Intègre une technologie robuste de transistor bipolaire à grille isolée (IGBT) configurée pour supporter un courant d'entrée de 13 A rms, fournissant une tension de sortie continue fiable correspondant au niveau de ligne entrant.

• Contrôle de broche haute fréquence : Prend en charge les profils de moteurs à grande vitesse avec une capacité de sortie maximale de 1600 Hz, permettant au variateur de gérer des moteurs multipôles avancés fonctionnant à des vitesses de rotation élevées.

• Fréquence porteuse réglable : Permet aux ingénieurs de terrain d'ajuster la fréquence de commutation interne de 2 kHz à 16 kHz, optimisant ainsi le compromis entre les pertes thermiques de l'onduleur et le bourdonnement acoustique haute fréquence du moteur.

Indice technique complet

FAQ déploiement sur le terrain

Comment éviter les erreurs de suivi lors de l'utilisation du 12.F5.GBD-YM00 à des fréquences de sortie élevées jusqu'à 1600 Hz ?

Le fonctionnement à des fréquences de sortie élevées nécessite une identification précise des paramètres du moteur. Les ingénieurs de terrain doivent saisir la résistance exacte du stator, l'inductance nominale de fuite et les vitesses nominales multipôles du moteur dans le logiciel de paramètres KEB. Assurez-vous que le mode de contrôle correspond à l'application, en utilisant la manipulation de la courbe V/f ou les configurations de contrôle vectoriel sans capteur pour éviter la saturation magnétique et le glissement du rotor sous charges lourdes.

Qu'est-ce qui provoque le déclenchement d'une surtension lors d'une décélération rapide du moteur ?

Un déclenchement de surtension se produit lorsque le moteur en décélération agit comme un générateur, régénérant de l'énergie électrique dans le bus DC interne du variateur. Comme le 12.F5.GBD-YM00 a un format compact, une résistance de freinage externe doit être câblée aux bornes spécifiées du bus DC pour dissiper en toute sécurité cet excès d'énergie sous forme de chaleur, évitant ainsi les pics de tension sur le bus.

Ce variateur peut-il être utilisé dans des espaces à forte humidité ou contaminés par des produits chimiques ?

L'unité possède un indice de protection standard à châssis ouvert et fonctionne en toute sécurité dans une plage d'humidité relative non condensante de 5 à 95 %. Si votre application spécifique implique une exposition à des nettoyages chimiques corrosifs, une forte humidité ambiante ou des poussières métalliques fines, vous devez monter le variateur dans une armoire électrique étanche et climatisée IP54 ou NEMA 12.

Guide d'ingénierie et d'installation

• Espacement et gestion thermique :

  Le montage vertical est obligatoire pour un flux d'air convectif optimal. Laissez un espace libre minimum de 100 mm au-dessus et en dessous du châssis du variateur, et un espacement latéral de 15 mm par rapport aux composants adjacents. Si l'air ambiant à l'intérieur de l'armoire dépasse régulièrement 40 °C, réduisez le courant de sortie continu de 1,5 % par degré Celsius supplémentaire jusqu'à la limite de 50 °C.

• Exigences de blindage et mise à la terre en mode commun :

  Toutes les lignes d'alimentation moteur reliant le variateur aux bornes du moteur doivent utiliser un blindage en cuivre tressé à haute densité. Terminez ce blindage à 305 degrés aux deux extrémités à l'aide de pinces de mise à la terre conductrices. Séparez ces câbles de sortie AC haute fréquence d'au moins 20 cm des fils d'encodeur ou de capteur basse tension pour éviter le couplage capacitif croisé et les lectures de signaux erratiques.

• Réacteur de ligne et compensation des harmoniques :

  Lors de la connexion du variateur à un réseau électrique instable ou à proximité de charges inductives importantes, installez un réacteur de ligne triphasé neuf d'origine côté entrée. Le réacteur d'entrée réduit les distorsions harmoniques, absorbe les transitoires haute tension entrants et protège le pont redresseur interne principal contre une défaillance prématurée.
