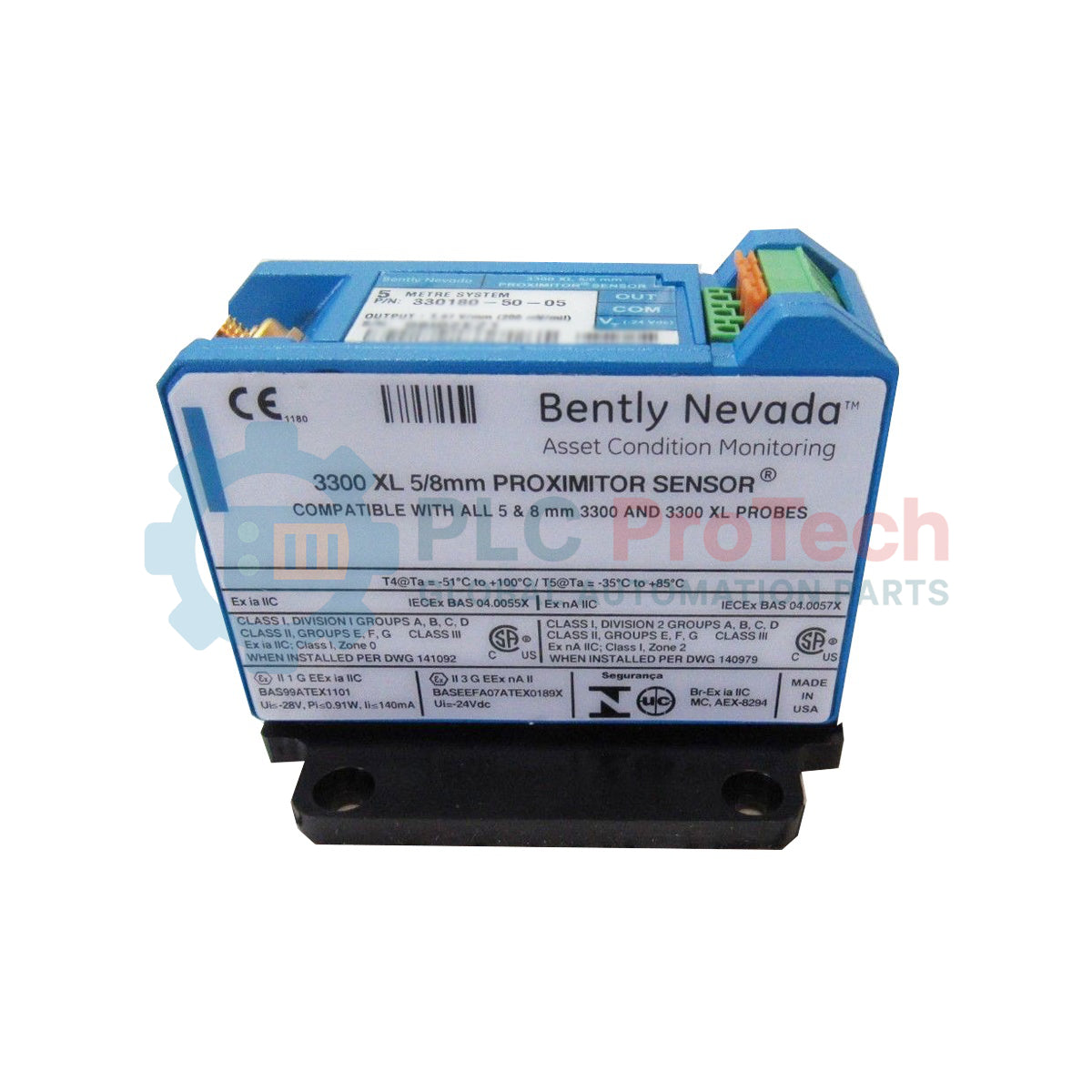

149032-03 Capteur Proximitor® Bently Nevada 3300 XL (système de 9,0 m)

Product Overview

The 149032-03 is a foundational component of the Bently Nevada 3300 XL Proximity Transducer System. This Proximitor® Sensor acts as the sophisticated signal conditioning brain for eddy current probes. It performs two critical functions: it generates the high-frequency Radio Frequency (RF) signal that excites the probe tip and subsequently converts the returned modulated signal into a usable voltage output.

Présentation du produit

Le 149032-03 est un composant essentiel du système de transducteur de proximité 3300 XL de Bently Nevada. Ce capteur Proximitor® agit comme le cerveau sophistiqué de conditionnement du signal pour les sondes à courants de Foucault. Il remplit deux fonctions essentielles : il génère le signal haute fréquence de radiofréquence (RF) qui excite l’extrémité de la sonde, puis convertit le signal modulé renvoyé en une tension de sortie exploitable.

Spécifiquement étalonné pour une longueur totale du système de 9,0 mètres, le 149032-03 fournit une sortie hautement linéaire de 7,87 V/mm (200 mV/mil), proportionnelle à la distance entre l’extrémité de la sonde et la surface métallique observée. Cela permet de mesurer sans contact à la fois le déplacement statique (poussée/position) et les vibrations dynamiques des machines tournantes hautement critiques, notamment les turbines à vapeur, les compresseurs centrifuges et les moteurs industriels de grande puissance. 149032-03 Configuration technique

La

La configuration est conçue pour une intégration transparente aux systèmes de surveillance 3500 ou aux architectures API/SCD autonomes.

Étalonnage de la longueur du système (03)

L’option -03 indique un étalonnage d’usine pour une longueur totale du système de 9,0 mètres (29,5 pieds) . Pour maintenir la précision et le facteur d’échelle spécifiés, la longueur combinée de la sonde de proximité et du câble de rallonge doit être exactement de 9,0 mètres.

Traitement avancé du signal

L’architecture matérielle du 3300 XL offre une suppression supérieure des « interférences radioélectriques » (RFI). Cela garantit que les données de vibration restent propres, même lorsque le capteur est installé à proximité de démarreurs de moteurs haute tension ou d’équipements de communication.

Conception physique robuste

Avantages techniques

Le capteur Proximitor® 3300 XL offre des améliorations techniques significatives par rapport aux anciens modèles des séries 3300 et 7200 :

• Interchangeabilité complète : Le 149032-03 permet de remplacer les sondes ou les câbles sans nécessiter de recalibrage sur site, à condition que la longueur totale du système reste de 9,0 mètres.

• Stabilité améliorée du facteur d’échelle :  Les circuits internes compensent les variations de température, garantissant qu’une mesure de vibration par forte chaleur estivale est aussi précise qu’en plein cœur de l’hiver.

• Logique d’autodiagnostic :  Le capteur conserve un état « Pas OK » constant si le circuit de la sonde est ouvert ou en court-circuit, empêchant ainsi le système de surveillance de fournir de fausses données indiquant une « vibration nulle » lors d’une défaillance du capteur.

Guide d’installation et de maintenance

Un déploiement réussi dépend d’une mise à la terre électrique et d’un montage physique corrects.

Montage et isolation

Montez le Proximitor® sur un  rail DIN de 35 mm  standard ou directement sur une plaque arrière. Pour des performances optimales, veillez à ce que le boîtier du capteur soit électriquement isolé de la masse de la machine afin d’éviter les boucles de masse. Utilisez les rondelles isolantes fournies par le fabricant pour un montage sur une plaque métallique.

Câblage de l’alimentation et du signal

Utilisez un câble blindé à paires torsadées de haute qualité pour la connexion entre le 149032-03 et le rack de surveillance. Raccordez précisément les bornes  -VT  (borne de tension),  COM  (commun) et  OUT  (signal). Assurez-vous que le blindage est mis à la terre uniquement côté moniteur.

Vérification sur site

Après l’installation, vérifiez la « tension d’entrefer » aux points de test du PROXIMITOR. Pour une sonde standard de 8 mm, une valeur de  -10,0 VCC  indique que la sonde est positionnée au centre de sa plage linéaire, offrant une marge maximale pour les mesures de vibrations et de poussée.

FAQ techniques

Q1 : Puis-je utiliser le 149032-03 avec un système doté d’un câble de 5,0 mètres ?

A1 : Non. Le 149032-03 est spécifiquement étalonné pour un  système de 9,0 mètres. L’utilisation d’une configuration de 5,0 mètres entraînera une erreur importante du facteur d’échelle, ce qui donnera des relevés de vibrations inexacts de 20 % ou plus. Faites toujours correspondre le Proximitor® à la longueur totale du câble.

Q2 : Quelle est la différence entre la série 149032 et les anciens Proximitors 330180 ?

A2 : Le 149032 est le capteur Proximitor® 3300 XL mis à jour. Bien qu’ils partagent un encombrement similaire, le 149032 offre une meilleure immunité aux interférences radioélectriques et une stabilité thermique améliorée. Il constitue un remplacement fonctionnel direct des anciens modules de la série 330180.

Q3 : Ce capteur nécessite-t-il une alimentation séparée ?

A3 : Oui. Il nécessite une source d’alimentation stable de  -24 VCC  (standard pour les systèmes Bently Nevada). Cette alimentation est généralement fournie directement par le rack de surveillance 3500/M ou 3701/M.

Q4 : Le 149032-03 est-il compatible avec des sondes 11 mm ou NSv ?

A4 : Non. Ce modèle spécifique est conçu pour être utilisé avec des  sondes 3300 XL de 8 mm. Les systèmes 11 mm et NSv nécessitent leurs propres modèles Proximitor® dédiés en raison des différences de diamètre de pointe et d’impédance électrique.
