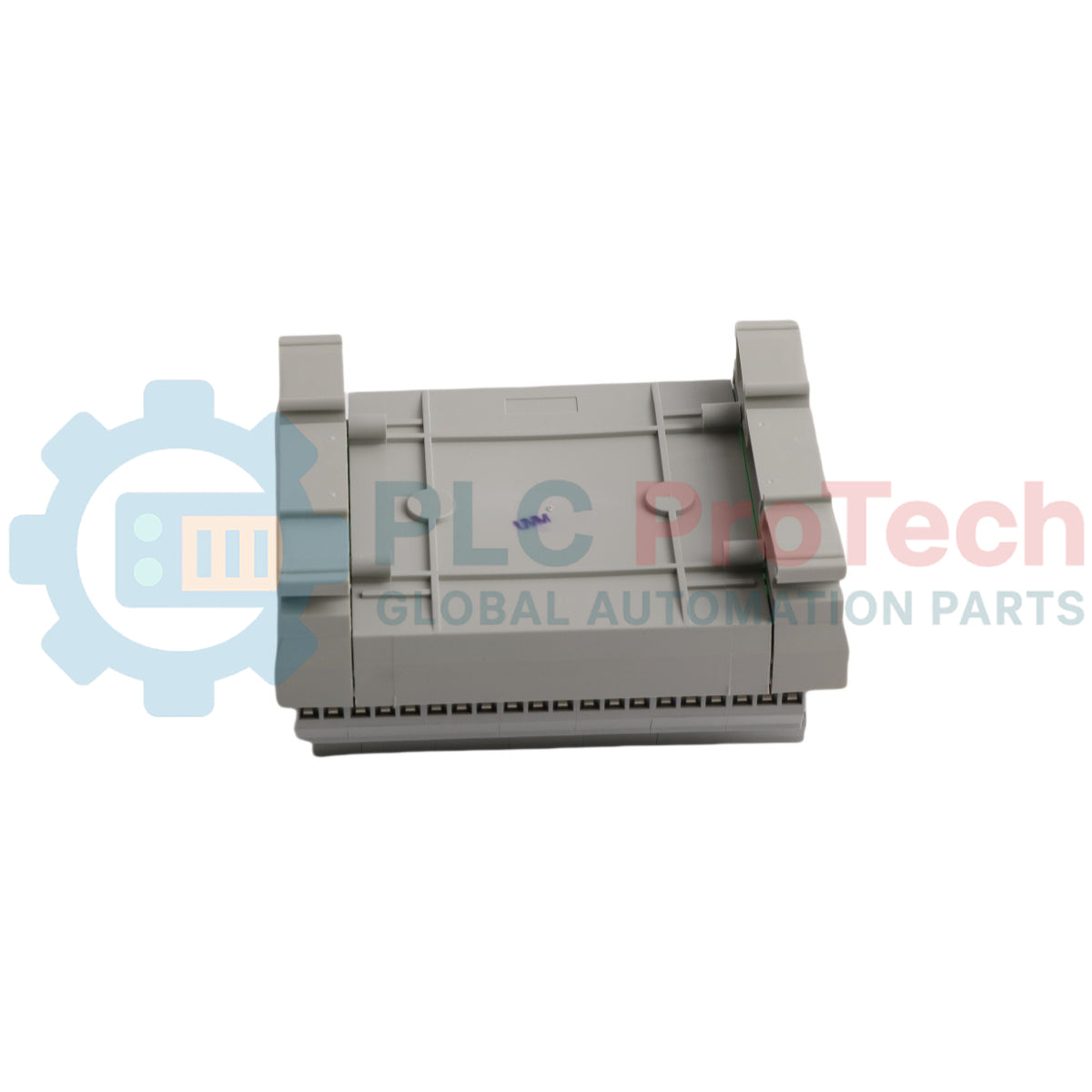

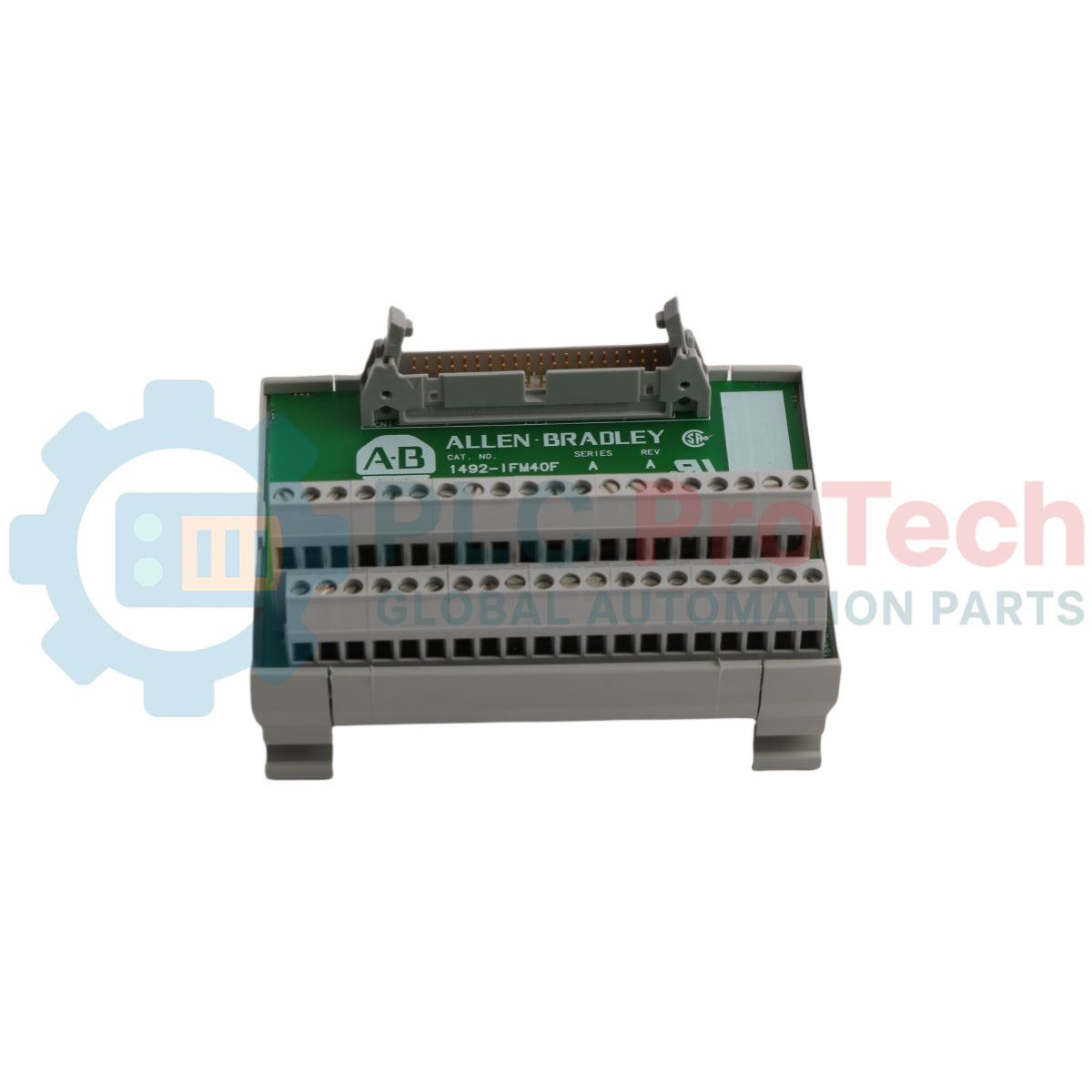

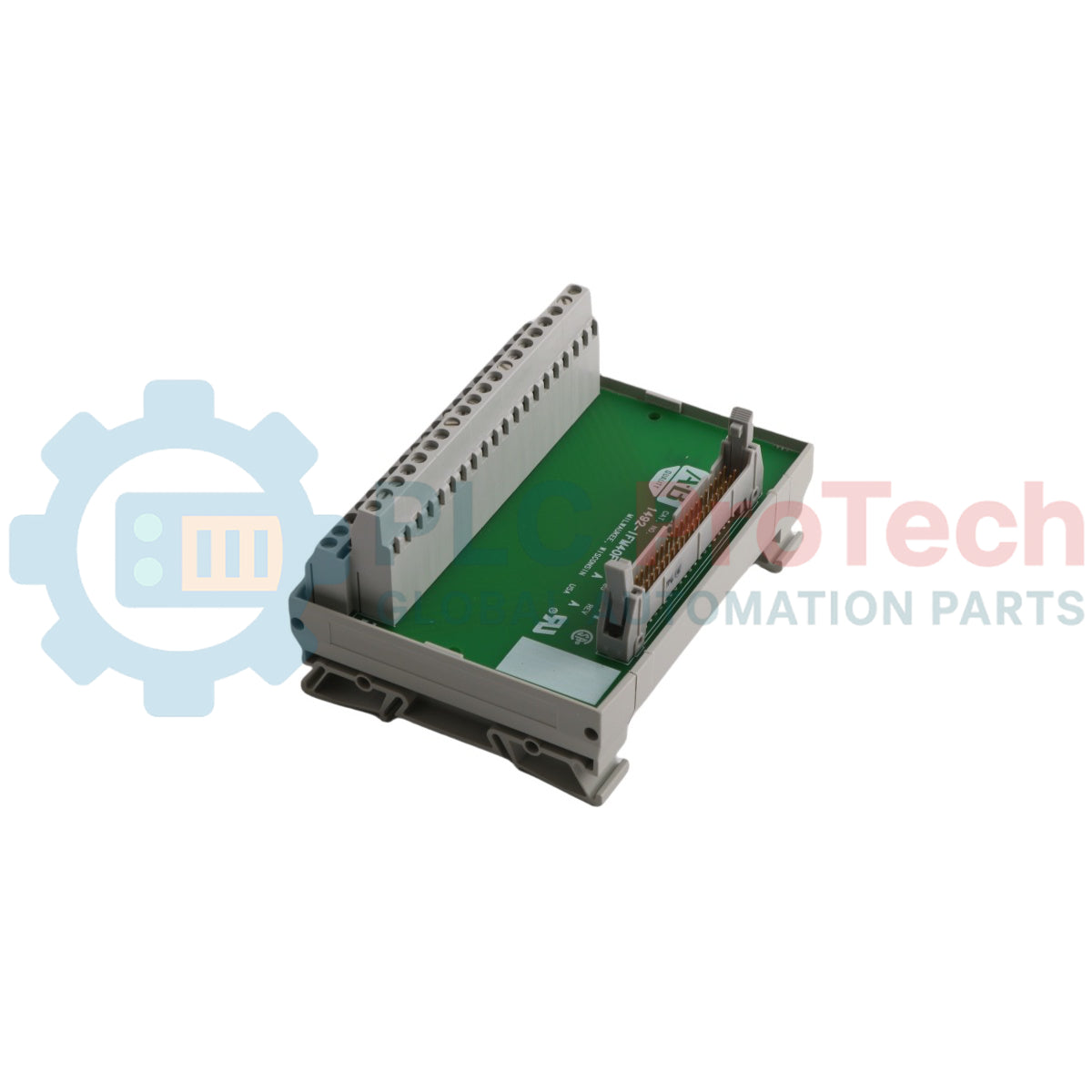

1492-IFM40F-FS-2 Allen-Bradley module d’interface d’automate avec protection par fusible

SKU Allen Bradley 1492-IFM40F-FS-2

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Allen-Bradley

  • N° de produit : Allen Bradley 1492-IFM40F-FS-2

  • Pays d'origine :États-Unis

  • Type de produit : Modules de systèmes de câblage

  • Code-barres : 8537101190

  • Paiement : Virement bancaire, Western Union

  • Poids : 680g

  • Dimensions : 3cm x 17cm x 27cm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Présentation du produit et efficacité du raccordement

Le 1492-IFM40F-FS-2 (1492IFM40FFS2) est un module d’interface de système de câblage haute densité conçu pour simplifier la connexion entre les modules d’E/S Allen-Bradley et les appareils de terrain. Faisant partie du système de câblage numérique/analogique 1492, ce module dispose d’une connexion par embase à 40 broches et d’une protection par fusible intégrée pour chaque circuit. Il sert de point de raccordement renforcé qui remplace les borniers traditionnels, réduisant considérablement le temps de câblage de l’armoire ainsi que le risque d’erreurs de câblage point à point. Le 1492-IFM40F-FS-2 est un composant essentiel pour les systèmes ControlLogix et PLC-5 comportant un grand nombre de points, car il fournit une interface propre et facile à entretenir, dotée d’indicateurs intégrés de fusible grillé pour accélérer le dépannage dans les environnements industriels.

Architecture matérielle et logique de protection

Le module est conçu pour être monté sur des rails DIN standard et sert de pont physique, en utilisant des câbles précâblés pour se connecter directement au connecteur frontal du module d’E/S.

  • Raccordement haute densité : Comprend 40 bornes dans un format compact, spécialement adapté aux modules d’E/S 1756 et 1771 haute densité.

  • Protection par fusible : Chaque voie de signal est protégée par un fusible secondaire, isolant les défauts côté terrain et protégeant la coûteuse carte d’E/S de l’automate contre les surintensités.

  • Visualisation de l’état : Équipé d’ indicateurs de fusible grillé (LED) qui s’allument lorsqu’un fusible de circuit est défaillant, permettant aux équipes de maintenance d’identifier instantanément les capteurs de terrain défectueux ou les courts-circuits.

  • Maintenance simplifiée : Utilise des fusibles amovibles et des points de raccordement clairement repérés, ce qui permet d’isoler chaque circuit sans perturber le reste du système d’E/S.

Caractéristiques techniques

Caractéristique Détails
Modèle 1492-IFM40F-FS-2
Fabricant Allen-Bradley / Rockwell Automation
Système de câblage Interface d’automate numérique 1492
Nombre de points 40 points
Type de protection Par fusible (avec indicateurs LED)
Tension nominale 120 V c.a. / c.c. max. (selon l’indicateur)
Courant nominal 2 A par voie / 12 A par module
Type de connecteur Embase à 40 broches
Montage Rail DIN (35 mm)
Poids d’expédition 1,2 kg

FAQ technique intégrée

Quels câbles sont compatibles avec le 1492-IFM40F-FS-2 ?

Ce module est généralement utilisé avec les câbles précâblés de la série 1492-CABLE[x]. Le câble spécifique dépend du module d’E/S auquel vous le raccordez (par exemple, un 1756-IB32 nécessite un câble 1492-CABLE[x]H spécifique adapté à l’embase à 40 broches).

Quel est l’intérêt du suffixe « -2 » dans la référence ?

Le suffixe « -2 » fait généralement référence au niveau de tension du circuit de l’indicateur de fusible grillé. Dans la série 1492, il désigne souvent les applications 100-120 V c.a./c.c., afin que la LED s’allume correctement lorsqu’un fusible fond à ces niveaux de tension.

Puis-je utiliser ce module pour des signaux analogiques ?

Bien que les embases à 40 broches soient courantes pour les E/S numériques, ce module spécifique avec fusibles est principalement destiné aux signaux numériques. Pour les applications analogiques, la série 1492-AIFM est généralement privilégiée afin de préserver le blindage des signaux et d’éviter les problèmes d’adaptation d’impédance.


Protocoles d’ingénierie et d’installation

  • Choix des fusibles : Veillez à ce que les fusibles de remplacement correspondent aux spécifications d’origine du fabricant (généralement de petits fusibles à cartouche en verre ou en céramique). L’utilisation d’un fusible présentant un courant nominal supérieur au courant de sortie maximal du module d’E/S annulerait les avantages de protection du 1492-IFM40F-FS-2.

  • Réduction de la traction sur le câble : Lors du raccordement du câble précâblé à 40 broches, utilisez les languettes de verrouillage intégrées à l’embase. Veillez à soutenir le câble à l’aide d’une goulotte afin d’éviter toute contrainte mécanique sur les broches de l’embase, ce qui pourrait entraîner des pertes de signal intermittentes.

  • Tension de l’indicateur LED : Vérifiez que l’alimentation de terrain correspond à la tension de l’indicateur. Si vous utilisez un signal de 24 V c.c. avec un module indicateur de 120 V, la LED de fusible grillé risque de ne pas s’allumer suffisamment pour être visible, voire de ne pas s’allumer du tout.

Avantages techniques

Le 1492-IFM40F-FS-2 fournit une « barrière de sécurité » entre le terrain et l’automate. En cas de court-circuit côté terrain, le fusible du module d’interface fond en premier, empêchant la surtension d’atteindre le fond de panier de l’automate. Cela peut permettre d’économiser des milliers de dollars en coûts de remplacement du matériel et plusieurs heures d’arrêt. En outre, l’utilisation de câbles précâblés réduit jusqu’à 75 % le coût de câblage « par point », ce qui en fait un choix économiquement supérieur pour les déploiements d’automatisation à grande échelle où le délai de mise sur le marché est essentiel.
