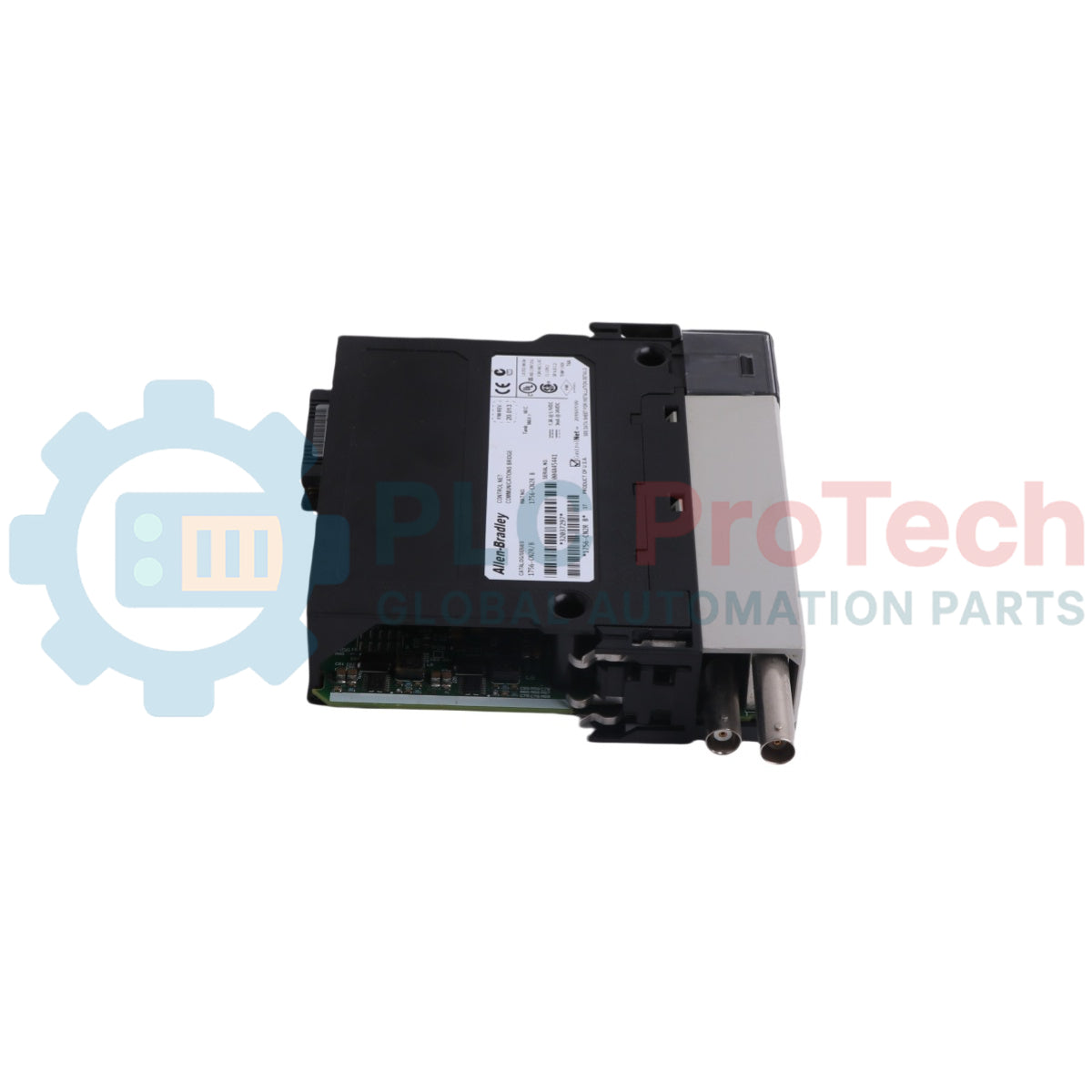

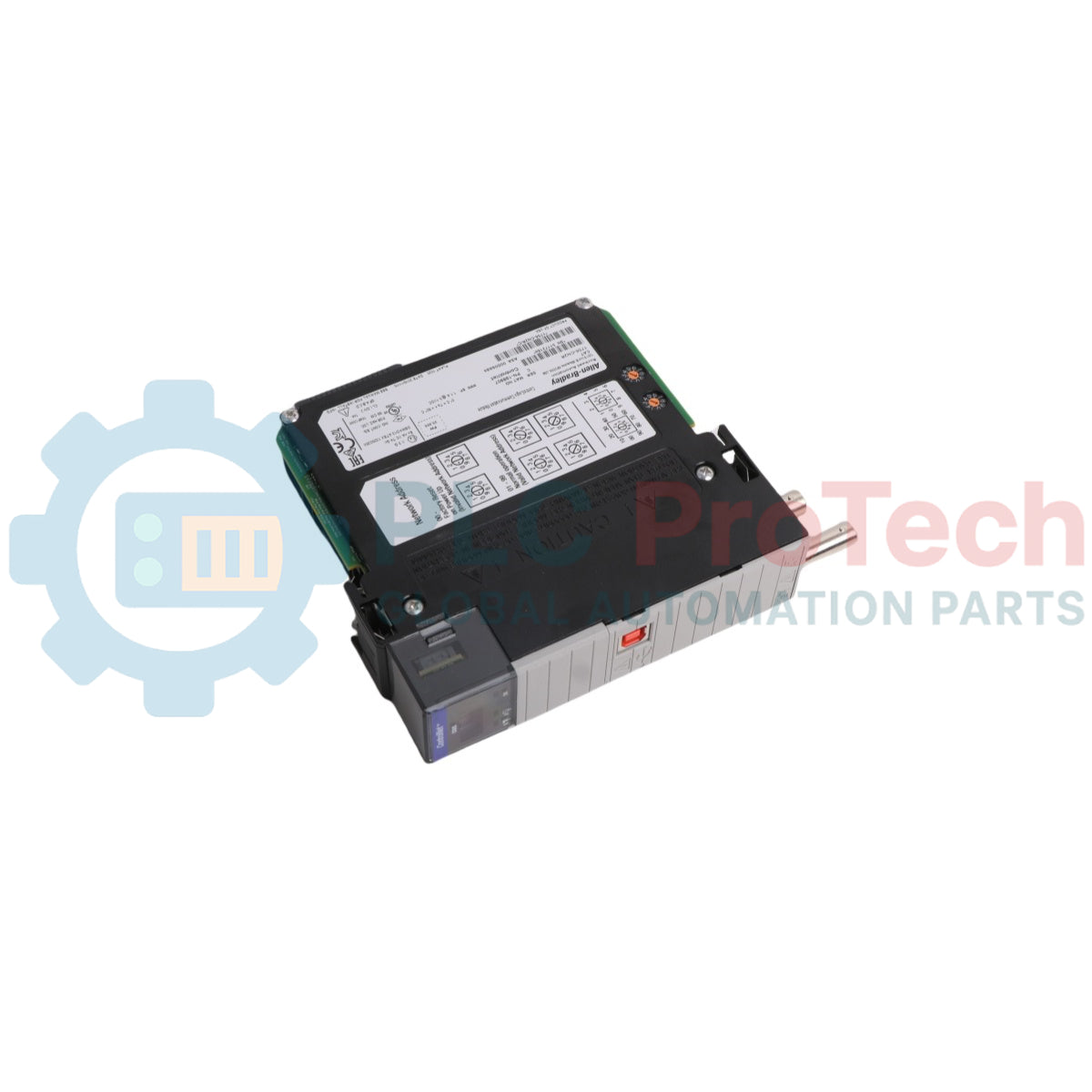

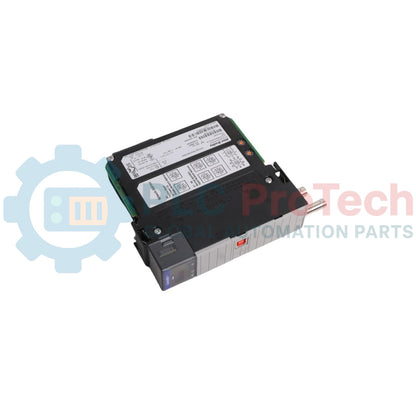

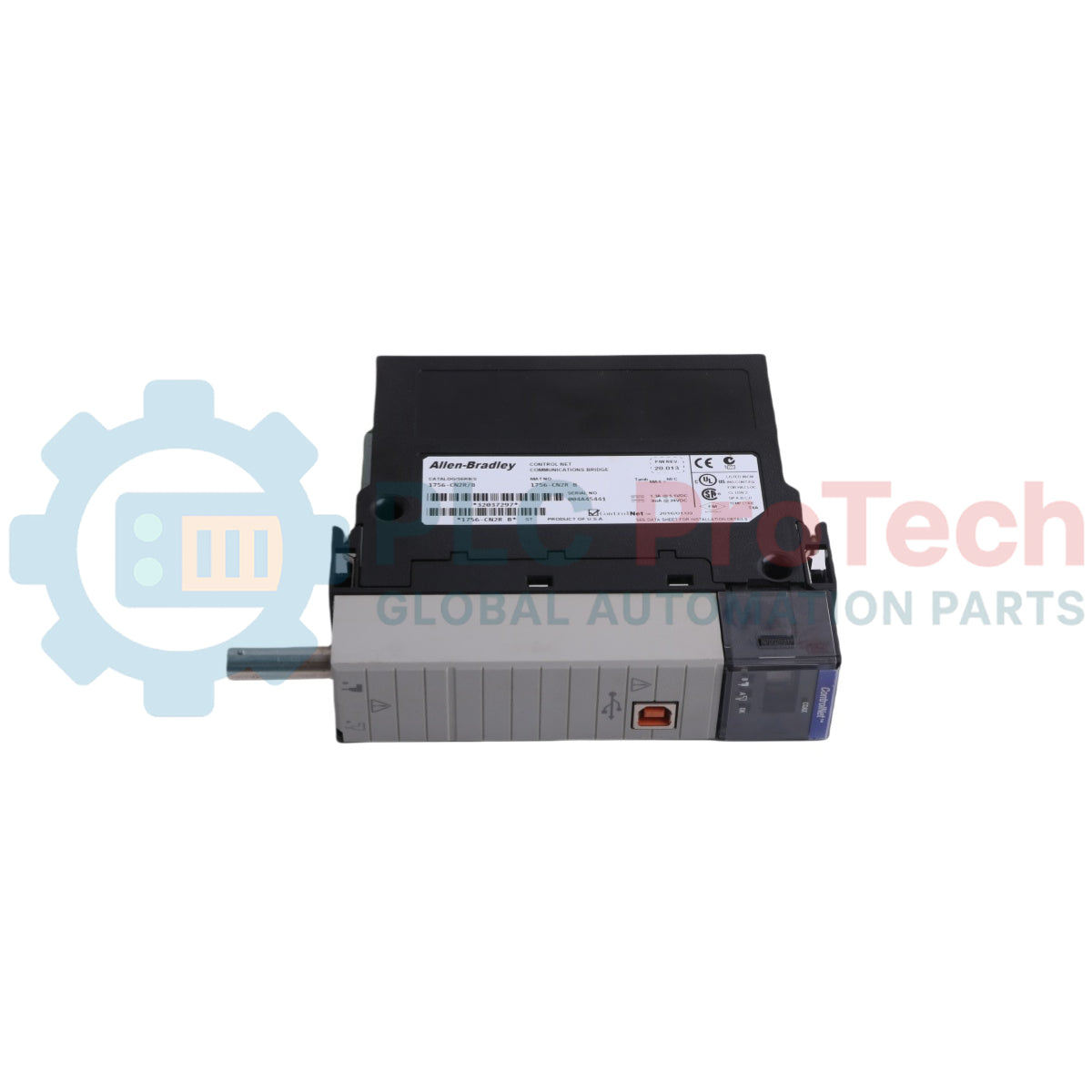

Module pont ControlNet Allen-Bradley 1756-CN2R ControlLogix

Présentation du produit

Le 1756-CN2R est un module pont ControlNet hautes performances appartenant à la plateforme Allen-Bradley ControlLogix. Il est spécialement conçu pour faciliter les communications à grande vitesse et déterministes dans les topologies réseau redondantes. Doté de deux ports BNC, le 1756-CN2R permet une commutation « sans à-coups » entre les câbles de liaison, garantissant que les processus industriels critiques restent en ligne même si l’un des chemins réseau est compromis.

Prise en charge de jusqu’à 99 nœuds et d’un débit de 5 Mbit/s, ce module constitue un élément central des architectures d’E/S distribuées, de la connectivité HMI/SCADA et de l’interverrouillage de contrôleurs homologue à homologue. Sa capacité à couvrir jusqu’à 1 000 mètres par segment (extensible au moyen de répéteurs) en fait une solution idéale pour les sites de fabrication et les usines de traitement de grande envergure nécessitant l’échange de données critiques en temps réel via le Common Industrial Protocol (CIP).

Configuration technique

Le 1756-CN2R est conçu pour offrir une disponibilité maximale et une grande flexibilité du système :

• Prise en charge de supports redondants : les deux ports BNC fournissent deux chemins indépendants pour les signaux ControlNet, assurant une protection contre les ruptures de câble ou les défaillances de connecteur.

• Grande capacité de connexion : prend en charge jusqu’à 128 connexions Logix et un total de 131 connexions de communication, permettant de gérer de nombreuses tâches d’E/S et de messagerie.

• Port de maintenance : comprend un port USB 1.1 frontal (12 Mbit/s) dédié à la configuration locale, à la programmation et aux mises à jour du firmware (non destiné aux communications de données en fonctionnement).

• Robustesse environnementale : conçu pour une large plage de températures de fonctionnement (0 à 60 °C) et une résistance élevée aux vibrations (2 G à 10-500 Hz), il convient aux environnements d’armoires électriques exigeants.

• Polyvalence du châssis : compatible avec tous les châssis ControlLogix 1756 standard (A4 à A17), ainsi qu’avec les configurations d’alimentation standard et redondante.

Spécifications techniques

FAQ techniques

Quel câble est requis pour le 1756-CN2R ?

Le module nécessite un câble coaxial RG6 à quadruple blindage 1786-RG6. Une terminaison correcte avec des résistances de 75 ohms aux extrémités de la ligne principale est obligatoire pour garantir la stabilité du réseau.

Le port USB peut-il être utilisé pour la communication HMI ?

Non. Le port USB est strictement réservé aux tâches de maintenance temporaires, telles que la configuration du module via RSLinx ou le chargement du firmware. Les communications de données en fonctionnement doivent passer par les ports BNC ControlNet.

Ce module prend-il en charge le « remplacement à chaud » ?

Oui. Comme la plupart des modules 1756, le 1756-CN2R prend en charge le retrait et l’insertion sous tension (RIUP), ce qui permet de remplacer le module sans couper l’alimentation de l’ensemble du châssis.

Guide d’ingénierie et d’installation

Stratégie de câblage redondant

Pour obtenir une véritable redondance, acheminez les deux câbles coaxiaux BNC (canal A et canal B) par des chemins physiques ou des conduits différents. Cela réduit le risque qu’un même événement mécanique (comme un accident de chariot élévateur ou un incendie) sectionne simultanément les deux lignes de communication.

Planification du réseau

Tout réseau ControlNet contenant un 1756-CN2R doit être planifié à l’aide de RSNetWorx for ControlNet. Ce logiciel définit le temps de mise à jour du réseau (NUT) et garantit que les données déterministes (planifiées) et les données non critiques (non planifiées) sont correctement hiérarchisées. Si vous omettez d’effectuer une « sauvegarde dans le keeper » après des modifications matérielles, des défaillances de communication des E/S se produiront.

Alimentation et mise à la terre

Assurez-vous que le châssis est correctement relié à une prise de terre à faible impédance. Le 1756-CN2R présente une tension d’isolement de 30 V en continu, testée à 500 V. Une mise à la terre correcte est essentielle pour les blindages BNC afin d’empêcher les interférences électromagnétiques (EMI) de perturber le flux de données à 5 Mbit/s.
