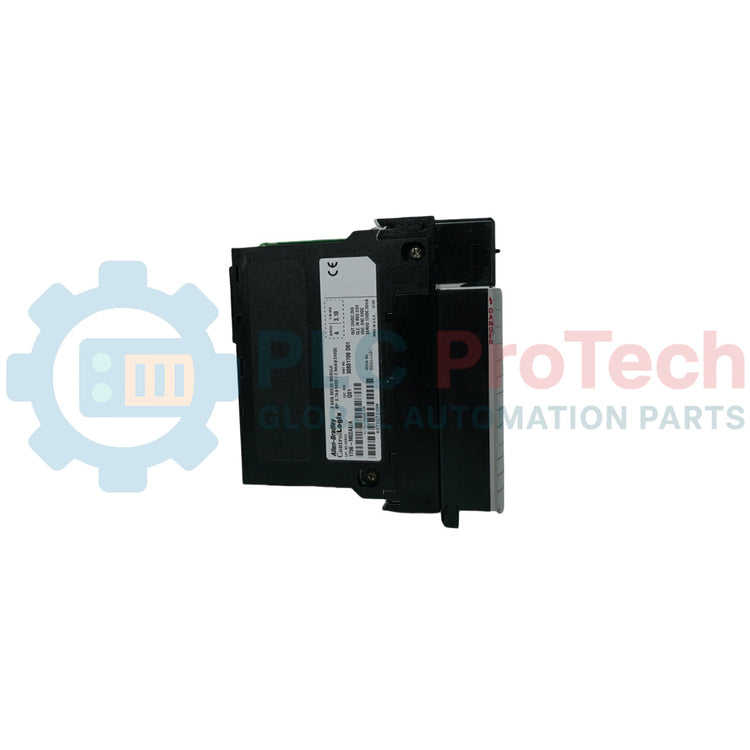

Module servo analogique 2 axes Allen-Bradley ControlLogix 1756-M02AE

Présentation du produit et utilitaire de mouvement de précision

Le 1756-M02AE (1756M02AE) est un module servo analogique haute performance à 2 axes de la famille ControlLogix, spécialement conçu pour le contrôle de mouvement en boucle fermée. Contrairement aux systèmes de mouvement basés sur SERCOS ou EtherNet/IP, ce module s'interface avec des variateurs servo analogiques traditionnels à l'aide d'une référence de vitesse ou de couple de +/- 10 VDC. Il constitue un composant essentiel pour les applications à grande vitesse nécessitant une coordination inférieure à la milliseconde, telles que les coupes volantes de précision, l'étiquetage à grande vitesse et l'exécution de trajectoires robotiques complexes. En s'intégrant directement au fond de panier ControlLogix, le 1756-M02AE élimine la latence des contrôleurs de mouvement autonomes, permettant au processeur d'exécuter des profils de mouvement synchronisés avec un déterminisme absolu.

Architecture matérielle et logique de retour

Le 1756-M02AE fournit deux canaux indépendants de contrôle de mouvement, chacun étant capable de traiter le retour d'information d'un codeur haute résolution afin de maintenir un positionnement précis.

• Capacité double axe : Prend en charge deux axes de mouvement synchronisés ou indépendants par emplacement de module.

• Interface codeur : Dispose d'entrées différentielles haute vitesse pour des codeurs incrémentaux de 5 VDC ou de 12 VDC à 24 VDC, prenant en charge des fréquences en quadrature jusqu'à 1 MHz.

• Étage de sortie analogique : Fournit une sortie analogique haute résolution de 14 bits en +/- 10 VDC pour piloter des amplificateurs servo externes.

• E/S dédiées : Chaque axe comprend des E/S locales spécialisées, telles que les entrées Origine, Défaut variateur et Activation variateur, ainsi qu'une entrée d'enregistrement haute vitesse pour la capture d'événements en moins d'une microseconde.

Caractéristiques techniques

FAQ technique intégrée

Quels sont les principaux symptômes d'une défaillance du 1756-M02AE ?

Les points de défaillance courants comprennent les erreurs « Encoder Fault » (E-Fault) dues à une dégradation interne du signal, les déclenchements « Drive Fault » lorsque l'étage de sortie analogique dérive au-delà du décalage nul, ou un voyant « OK » rouge fixe indiquant une défaillance du chien de garde matériel interne.

Puis-je remplacer un module de série A par un module de série B ?

Oui. La série B est le remplacement standard de l'ancienne série A. Bien que le câblage physique reste compatible, vous devez vous assurer que votre projet Studio 5000 ou RSLogix 5000 est mis à jour pour refléter la révision matérielle correcte et éviter les défauts de discordance du firmware.

Ce module prend-il en charge les codeurs absolus ?

Non. Le 1756-M02AE est spécifiquement conçu pour les codeurs incrémentaux. Si votre application nécessite un retour SSI ou absolu, vous utiliserez généralement la variante 1756-M02AS (servo analogique / absolu).

Protocoles d'ingénierie et d'installation

• Blindage et réduction du bruit : Les signaux de mouvement analogiques sont extrêmement sensibles aux interférences électromagnétiques. Utilisez une paire torsadée blindée (STP) pour la référence +/- 10 V comme pour le retour du codeur. Le blindage doit être raccordé à la barre de mise à la terre du bras de câblage 1756-TBCH afin d'éviter les oscillations ou les instabilités du signal.

• Retrait et insertion sous tension (RIUP) : Bien que le 1756-M02AE prenne en charge le RIUP, vous devez vous assurer que le variateur servo externe est désactivé avant de retirer le module. Le retrait du module lorsque le variateur est activé peut provoquer un emballement incontrôlé du moteur, car le signal +/- 10 V devient flottant.

• Alignement des phases : Vérifiez que les phases « A » et « B » du codeur sont correctement affectées. Si le moteur tourne dans le bon sens mais que le logiciel signale une « Position Error », la phase du retour peut être inversée par rapport à la commande analogique.

Avantages techniques

Le 1756-M02AE est une solution aux problèmes d' intégration des variateurs existants. De nombreux servomécanismes hydrauliques de haute précision et amplificateurs analogiques spécialisés ne prennent pas en charge les protocoles réseau modernes. Ce module fournit une passerelle haute performance, permettant de moderniser ces systèmes mécaniques robustes avec les processeurs ControlLogix les plus récents. Son matériel dédié au traitement des boucles de position, vitesse et accélération (PVA) garantit que le temps de cycle principal de l'automate n'a jamais d'incidence sur la fluidité du mouvement, offrant un profil de mouvement parfaitement fluide, même lors de calculs intensifs du processeur.
