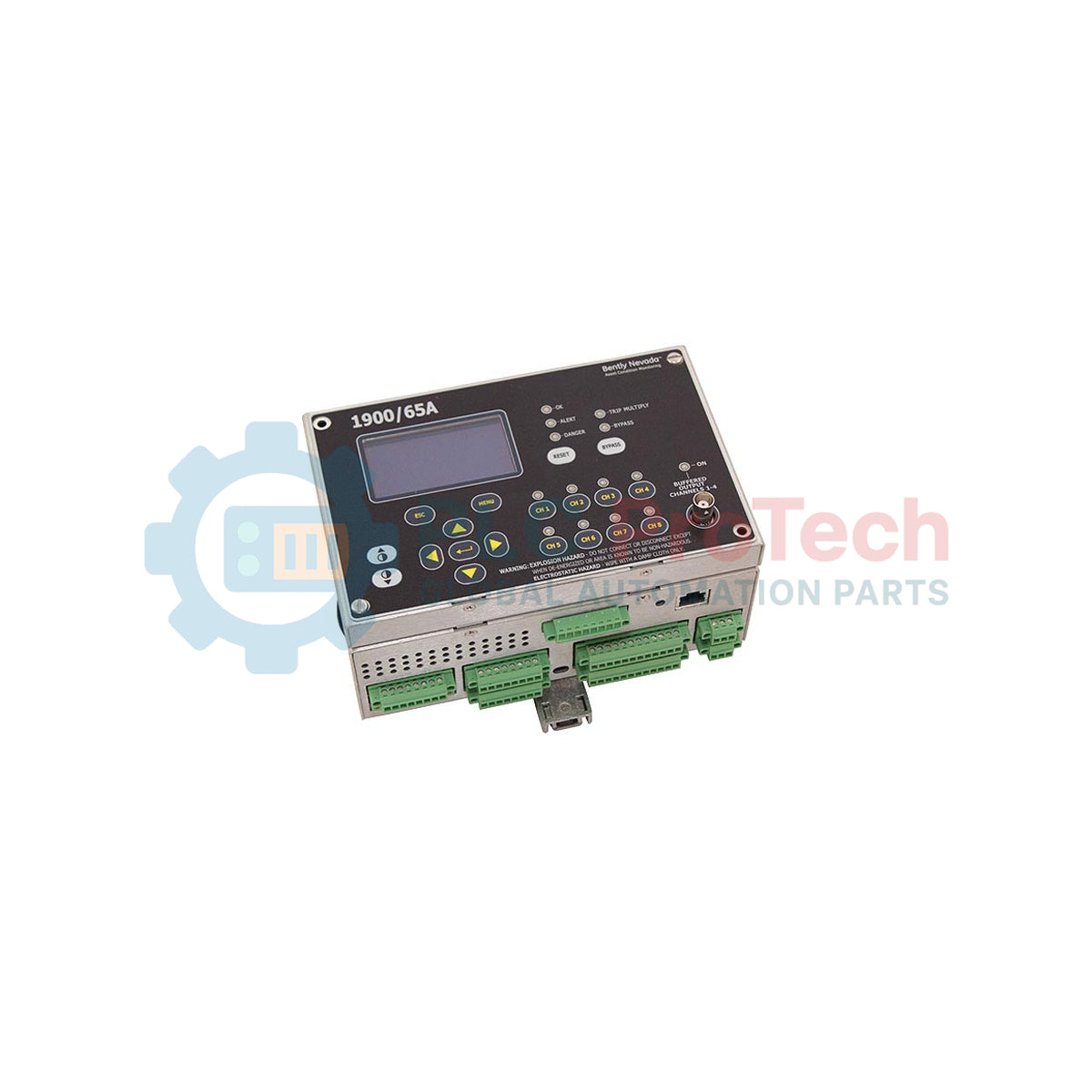

1900/65A-01-00-03-CN-01 Moniteur d’équipement à usage général Bently Nevada

Présentation du produit

Le 1900/65A-01-00-03-CN-01 est un moniteur autonome très polyvalent des vibrations et de la température, conçu pour les équipements auxiliaires de l’installation. Alors que les turbines principales utilisent souvent la série 3500, le 1900/65A offre une protection économique et hautement fiable pour les machines essentielles telles que les ventilateurs de tours de refroidissement, les pompes, les soufflantes et les petits compresseurs. Cette configuration spécifique intègre quatre canaux de vibration (accéléromètre ou vitesse) et quatre canaux de température (RTD ou thermocouple) dans une solution de surveillance locale unique.

En traitant en interne les signaux bruts des capteurs, le 1900/65A déclenche des alarmes et des relais matériels afin de prévenir les défaillances catastrophiques des équipements. Sa logique sophistiquée permet de configurer les canaux indépendamment, notamment avec des seuils pour les niveaux « Alerte » et « Danger ». Cette unité garantit que même les actifs non critiques bénéficient de la protection de niveau 1 de Bently Nevada nécessaire au maintien de la disponibilité opérationnelle de l’ensemble de l’usine.

Configuration technique

Le modèle 1900/65A-01-00-03-CN-01 est personnalisé pour offrir une fiabilité adaptée au montage sur site dans des climats industriels exigeants.

Option d’alimentation (01)

La configuration 01 prend en charge une plage d’entrée CA universelle de 110 à 220 V CA (50/60 Hz). Cette capacité d’alimentation externe simplifie l’intégration aux réseaux électriques industriels standard sans nécessiter de convertisseurs d’alimentation CC supplémentaires.

Option d’affichage (00)

L’ 00 option indique Aucun affichage. Cette configuration de moniteur « aveugle » est privilégiée pour les installations distantes où les données sont principalement transmises à un DCS/PLC central ou gérées via le logiciel de configuration 1900, ce qui réduit l’encombrement total et la consommation électrique du module.

Montage et boîtier (03)

Cet appareil est préinstallé dans un boîtier étanche en fibre de verre NEMA 4X (IP66) . La porte comporte une fenêtre de visualisation permettant aux techniciens de vérifier les voyants d’état internes sans exposer les composants électroniques sensibles aux environnements corrosifs ou aux pluies battantes.

Homologation par organisme (CN)

Le suffixe CN indique les homologations spécifiques au pays pour le marché chinois. Il garantit la conformité aux normes NEPSI et aux autres normes régionales de sécurité requises pour l’installation dans des zones industrielles dangereuses ou réglementées en Chine.

Caractéristiques techniques

Avantages techniques

La série 1900/65A comble le fossé entre les transmetteurs simples et les systèmes complexes à rack :

• Intégration complète des données : En combinant la surveillance des vibrations et de la température dans un seul appareil, il fournit une vue globale de l’état de la machine et permet de mieux diagnostiquer les défaillances des paliers ou les problèmes de lubrification.

• Déploiement robuste sur site : Le boîtier en fibre de verre NEMA 4X résiste à la dégradation due aux UV et à la corrosion chimique, ce qui en fait le choix idéal pour les tours de refroidissement extérieures ou les installations de traitement des eaux usées.

• Commande logique flexible : Chaque moniteur comprend six relais programmables qui peuvent être configurés selon une logique de vote « AND/OR », afin d’éviter les déclenchements intempestifs tout en garantissant une réponse rapide lors de véritables urgences machine.

Guide d’installation et de maintenance

La mise en œuvre réussie du 1900/65A nécessite une étanchéité environnementale et une isolation électrique appropriées.

Entrée et étanchéité des conduits

Comme cette unité est dotée d’un boîtier NEMA 4X, toutes les entrées de conduits doivent utiliser des raccords ou des presse-étoupes qui préservent l’indice IP66. Utilisez la partie inférieure du boîtier pour l’entrée des câbles afin d’empêcher l’humidité de s’écouler le long des fils et de goutter sur le module du moniteur.

Configuration logicielle

Connectez-vous au moniteur via le port de communication interne à l’aide d’un ordinateur portable et du logiciel Bently Nevada 1900 Configuration Software. Définissez les types de capteurs (par exemple, des Proximitors de 200 mV/mil ou des accéléromètres de 100 mV/g) et configurez les temporisations d’alarme afin d’éviter les déclenchements causés par des vibrations transitoires au démarrage.

Mise à la terre et blindage

Assurez-vous que tous les blindages des capteurs sont raccordés au moniteur 1900/65A et nulle part ailleurs. Le boîtier doit être correctement relié à la terre de sécurité locale afin que le circuit interne de protection contre les surtensions puisse dériver efficacement les parasites électriques.

FAQ techniques

Q1 : Le 1900/65A-01-00-03-CN-01 peut-il être équipé ultérieurement d’un afficheur ?

A1 : Oui. Le 1900/65A est modulaire. Vous pouvez ajouter ultérieurement un module d’affichage 1900/01 sur la porte du boîtier NEMA 4X, à condition de disposer du matériel de montage et du câble ruban interne appropriés.

Q2 : Que se passe-t-il si l’alimentation électrique fluctue dans mon usine ?

A2 : L’option d’alimentation « 01 » est conçue pour supporter les fluctuations industrielles standard. Toutefois, pour une protection critique, nous recommandons d’alimenter l’unité via un onduleur ou un bus d’alimentation d’instrumentation filtré afin d’assurer une surveillance continue lors des transitions globales de l’alimentation de l’usine.

Q3 : Ce moniteur est-il compatible avec des capteurs autres que Bently Nevada ?

A3 : Oui. Le 1900/65A est « General Purpose » et prend en charge une large gamme d’accéléromètres industriels standard, de capteurs de vitesse et de sondes de température, à condition qu’ils respectent les courbes standard de sortie 4-20 mA ou de tension/résistance.

Q4 : Pourquoi le poids d’expédition est-il de 8 kg pour un petit moniteur ?

A4 : La majeure partie du poids provient du  boîtier Fiberglass NEMA 4X. Ce coffret est fabriqué avec des parois épaisses et des charnières renforcées pour résister aux conditions industrielles extérieures difficiles, ce qui nécessite un emballage de protection conséquent afin d’éviter les dommages pendant le transport.
