Description

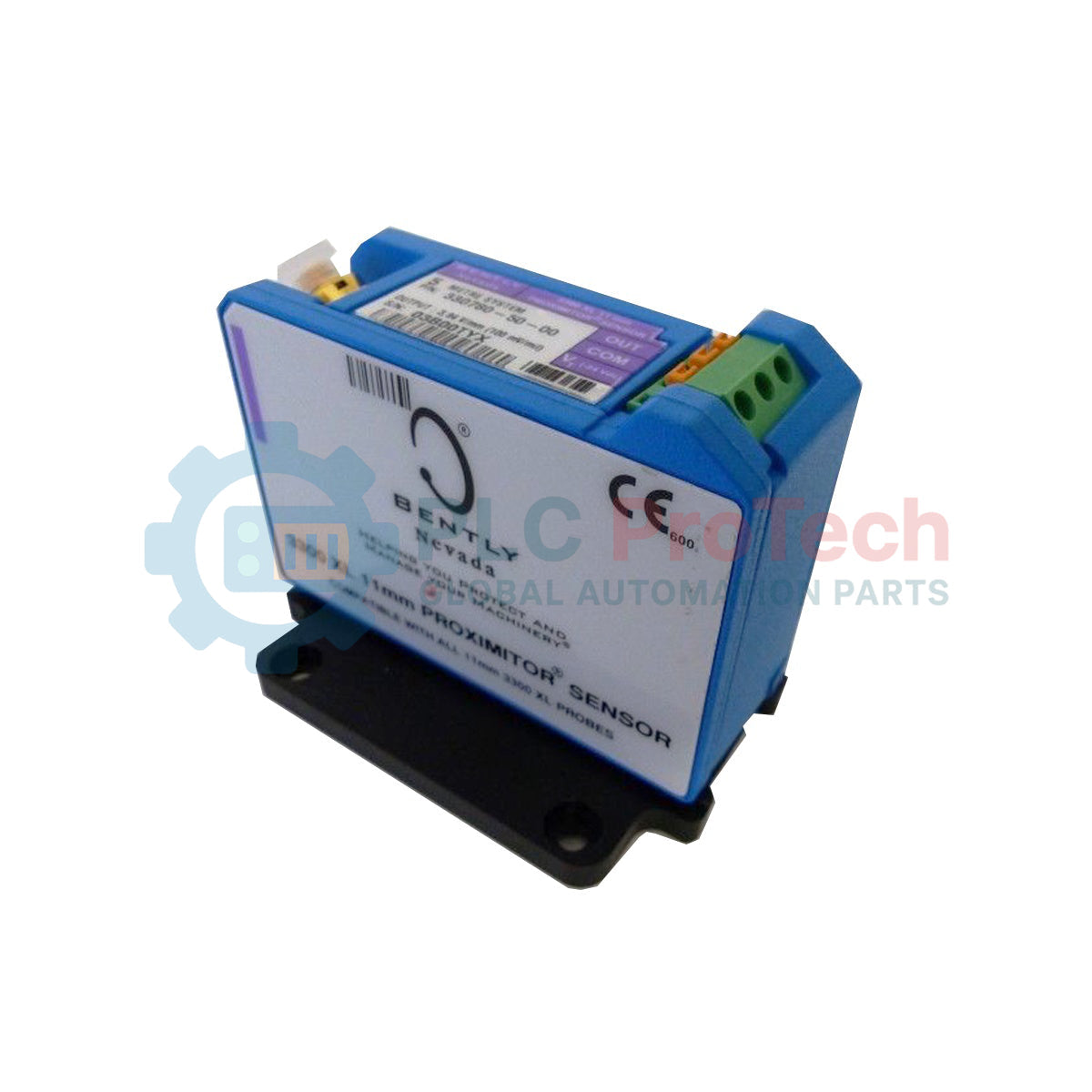

Le Bently Nevada 330780-50-00 joue un rôle essentiel au sein du système de transducteur de proximité 3300 XL 11 mm, en convertissant les variations de l’entrefer mesurées sans contact en un signal électrique de sortie de 3,94 V/mm (100 mV/mil). Il assure les fonctions de mesure principales des vibrations dynamiques et des déplacements statiques sur les machines industrielles équipées de paliers à film fluide. Sa conception permet une interchangeabilité complète au niveau des composants entre les sondes et câbles d’extension 3300 XL compatibles, éliminant la nécessité d’un appairage individuel ou d’un réétalonnage sur banc exigeant en main-d’œuvre.

Cette unité spécifique présente une longueur de système de 5,0 mètres (16,4 pieds), conçue pour les configurations standard de montage sur panneau. Configurée avec le code option 00, elle n’inclut pas les homologations des organismes de sécurité régionaux. Installée dans un boîtier robuste en aluminium A380, la sonde s’interface parfaitement avec les plateformes modernes de surveillance et les systèmes de contrôle distribué (DCS) afin de suivre le comportement de l’arbre des machines et l’usure mécanique à long terme.

Caractéristiques

• Sortie normalisée de 3,94 V/mm (100 mV/mil) pour la surveillance des déplacements sur une plage linéaire étendue.
• Interchangeabilité totale avec les composants 3300 XL 11 mm compatibles, sans étalonnage sur banc.
• Boîtier robuste en aluminium A380, conçu pour les environnements industriels exigeants.
• Compatibilité ascendante complète avec les paramètres standard des systèmes 3300 non-XL.
• Plage de mesure linéaire étendue, optimisée pour les jeux plus importants des machines et les mouvements axiaux.

Applications

• Mesures de la position axiale (poussée) sur les turbines à vapeur
• Mesures de l’expansion différentielle en rampe
• Surveillance de la position ou de la chute de la tige sur les compresseurs alternatifs
• Mesures du tachymètre et de la vitesse nulle
• Génération du signal de référence de phase (Keyphasor)

Informations de commande

Spécifications techniques

Directives d’installation

• Montage sur panneau : Fixer le boîtier sur un panneau plat et rigide à l’aide du matériel de montage approprié, en veillant à laisser un dégagement suffisant pour les rayons de courbure des câbles.
• Intégrité de l’alimentation : Fournir une tension négative stable comprise entre -17,5 Vcc et -26 Vcc. Un fonctionnement à une tension plus positive que -23,5 Vcc peut entraîner une réduction de la plage de mesure linéaire.
• Cheminement des câbles : Maintenir un rayon de courbure minimal de 25,4 mm (1,0 po) pour tous les câbles de terrain triaxiaux raccordés. Isoler le câblage des capteurs des câbles haute tension afin de réduire le bruit EMI/RFI.
• Protection des connecteurs : Garder les connexions coaxiales miniatures propres et sèches. Veiller à appliquer des techniques de terminaison appropriées afin d’obtenir une protection à 100 % contre l’humidité condensante.

Conformité et certifications

• FCC : Conforme à la partie 15 des règles de la FCC.
• Directive CEM 2014/30/UE : EN 61000-6-2 (Immunité pour les environnements industriels), EN 61000-6-4 (Émissions pour les environnements industriels).
• Directive RoHS 2011/65/UE
• Sécurité fonctionnelle : SIL 2 (HFT = 0), SIL 3 (HFT = 1).
