Description

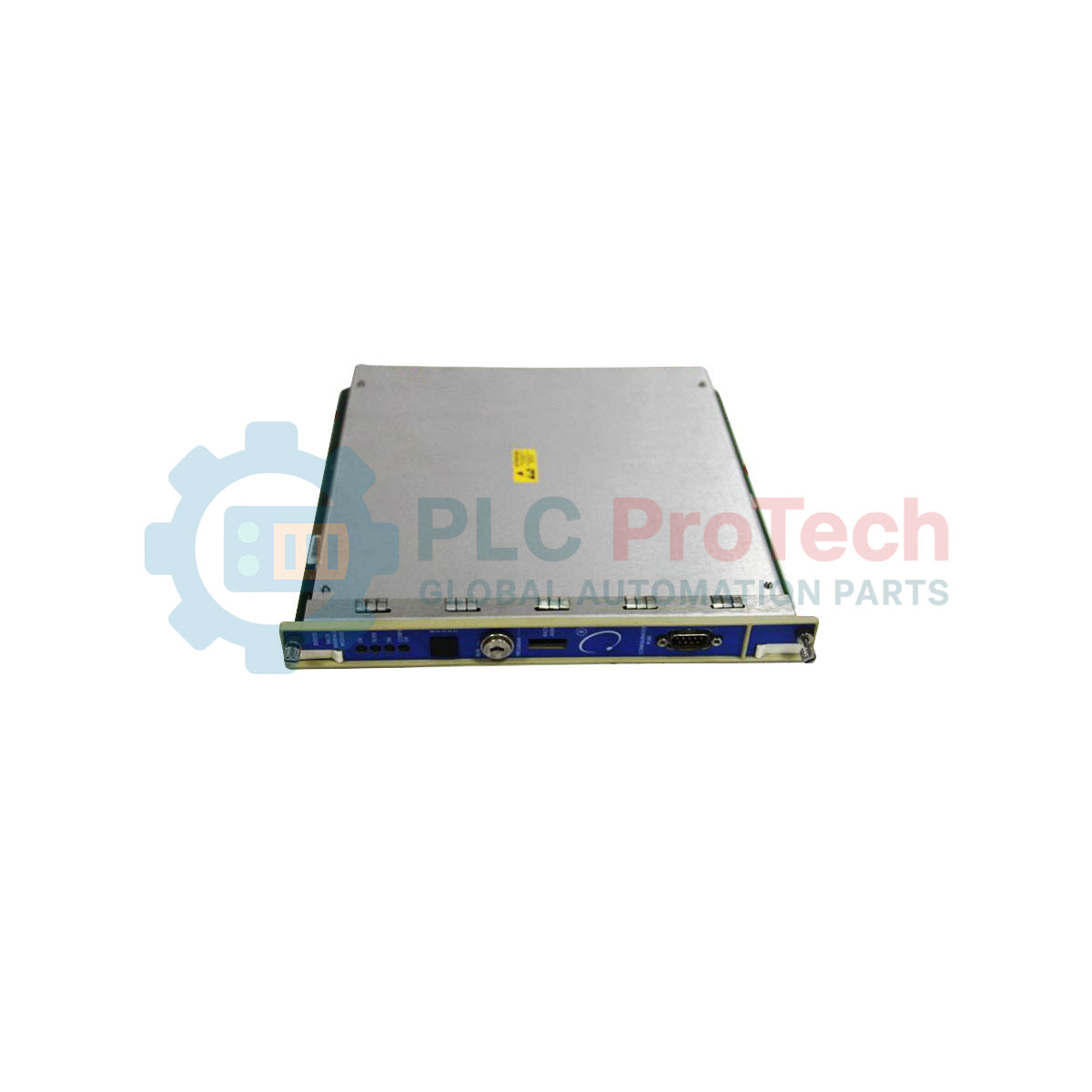

Conçu pour servir d’interface de commande robuste et haute densité pour les réseaux d’arrêt d’urgence des machines, le Bently Nevada 3500/33-01-CN fournit une activation critique des sorties numériques au sein du système de protection des machines de la série 3500. Ce module de sortie à relais à 16 canaux offre une logique de vote hautement configurable, directement liée aux paramètres surveillés de vibration, de température ou de vitesse. Chaque canal de relais peut être programmé indépendamment afin de convertir les états d’alarme en actions correctives câblées, garantissant la fiabilité du déclenchement de la machine dans des conditions de fonctionnement extrêmes.
Caractéristiques
-
16 relais indépendants : Permet de gérer des configurations de surveillance denses sans nécessiter de panneaux de relais externes auxiliaires.
-
Vote avancé des alarmes : Options de vote logique hautement configurables (par exemple, 1 sur 1, 2 sur 3 ou des combinaisons personnalisées), configurables par logiciel.
-
Conformité réglementaire : Certifié selon les homologations spécifiques au pays « CN », conformément aux codes d’ingénierie locaux stricts et aux exigences de sécurité.
-
Voyants dédiés sur le panneau avant : Des LED claires et très visibles indiquent en temps réel l’état de chaque canal de sortie et l’état du module.
-
Sorties à haute intégrité : Garantissent une commutation fiable et durable dans les installations industrielles à haute température et fonctionnement continu.
Applications
-
Turbines à vapeur et à gaz : Exécute la signalisation immédiate de déclenchement d’urgence en cas de survitesse ou de vibrations élevées.
-
Compresseurs centrifuges et axiaux : Assure l’interface avec les réseaux d’anti-pompage et les systèmes de contrôle d’arrêt d’urgence (ESD).
-
Pompes et moteurs industriels : Fournit des interverrouillages à contacts secs vers les boucles de commande auxiliaires, les systèmes de lubrification et les disjoncteurs électriques.
-
Installations pétrochimiques et de production d’électricité : Sert d’interface physique de barrière de déclenchement entre les moniteurs de l’état des machines et les systèmes de contrôle-commande distribués (DCS).
Tableau des spécifications techniques
| Paramètre |
Valeur / spécification |
| Fabricant |
Bently Nevada |
| Numéro de modèle |
3500/33-01-CN |
| Type de module |
Module de sortie à relais à 16 canaux |
| Option de sortie |
01 (module de sortie à relais à 16 canaux) |
| Homologations |
CN (homologations spécifiques au pays / Chine) |
| Température de fonctionnement |
De -30 °C à +65 °C (de -22 °F à +150 °F) |
| Température de stockage |
De -40 °C à +85 °C (de -40 °F à +185 °F) |
| Humidité relative |
95 % sans condensation |
| Pays d’origine |
États-Unis |
| Poids d’expédition (calculé) |
3,0 kg (6,6 lb) |
Observations techniques empiriques
Modèles alternatifs et compatibilité
Le module 3500/33-01-CN est fonctionnellement identique aux variantes standard 3500/33-01, mais il comporte des homologations locales (le suffixe « CN » désigne des critères de conformité spécifiques). Lors du remplacement sur site d’un module existant, assurez-vous que la documentation de commande correspond exactement au suffixe d’homologation afin d’éviter toute non-conformité locale. Vérifiez toujours que le logiciel de configuration du rack 3500 et le micrologiciel du module d’interface du rack (RIM) sont à jour afin de prendre entièrement en charge les profils de diagnostic de ce module.
Pièges d’application et remarques techniques
Lors de la commutation de charges inductives, telles que des électrovannes puissantes ou des contacteurs auxiliaires, une érosion des contacts peut se produire au fil du temps en raison de la formation d’arcs électriques. Pour les charges inductives dépassant la valeur nominale, il est vivement recommandé d’installer des circuits externes de suppression d’arc, tels que des circuits d’amortissement ou des diodes de roue libre, afin de maximiser la durée de vie opérationnelle des contacts secs internes. Assurez-vous que le module est configuré en mode à sécurité intégrée (normalement sous tension) ou en mode sans sécurité intégrée (normalement hors tension), conformément à la matrice exacte de votre système instrumenté de sécurité (SIS).
Conseils de mise en service et de câblage
Acheminez toujours les lignes de commande des contacts de relais à courant élevé dans des conduits ou chemins de câbles séparés, à l’écart des câbles d’entrée de transducteurs sensibles aux faibles niveaux, tels que ceux des sondes de proximité ou des accéléromètres. Cette séparation physique évite la diaphonie électromagnétique et l’injection potentielle de bruit dans les voies de mesure lors de la commutation des contacts.
Directives d’installation
AVERTISSEMENT CRITIQUE
Déconnectez toutes les sources d’alimentation du rack 3500 et mettez hors tension les contacts de relais externes haute tension avant d’installer ou de retirer ce module. Toute intervention sur un câblage sous tension peut provoquer une décharge électrique, des déclenchements intempestifs de la machine ou des dommages matériels immédiats.
1
Assurez-vous que le châssis du système 3500 est correctement mis à la terre conformément aux normes électriques industrielles en vigueur.
2
Faites glisser délicatement le module principal 3500/33 dans son emplacement désigné à l’arrière ou à l’avant du châssis, en veillant à aligner correctement les guides de carte.
3
Serrez complètement les vis de fixation du module afin de sécuriser l’installation physique et de maintenir la continuité électrique du châssis.
4
Connectez le bornier du relais externe au module arrière et serrez toutes les connexions des bornes au couple conforme aux spécifications standard.
