Vue d'ensemble architecturale et application processuelle

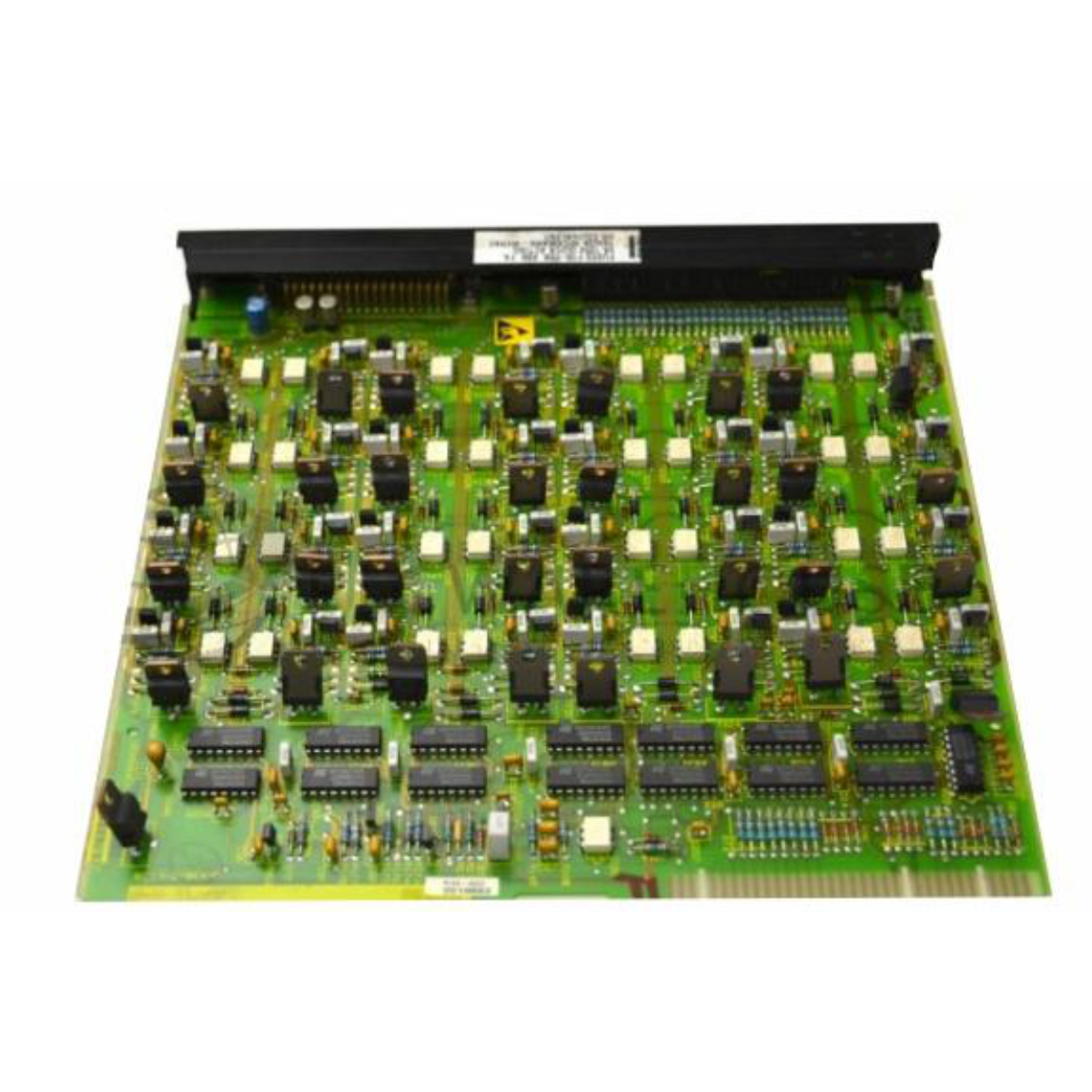

Le 8164-4002 (81644002) est un module de sortie numérique haute densité à 32 canaux développé par Alstom sous la plateforme PLC GEM80 héritée. Conçu pour les applications de contrôle industriel nécessitant une consolidation massive des E/S, ce module gère 32 sorties discrètes 24 VCC, chaque canal étant capable de piloter une charge jusqu'à 0,5 A. Il est largement utilisé dans les usines industrielles lourdes — telles que les stations de traitement d'eau, les centrales électriques, les usines de traitement des métaux et les systèmes de propulsion marine — pour commander des actionneurs côté terrain, des lampes indicatrices, des relais intermédiaires et des électrovannes. En s'interfaçant directement avec le backplane du processeur central GEM80, 8164-4002 (81644002) exécute les changements d'état avec une latence minimale sur le bus. Cette transmission rapide du signal assure une exécution nette et en temps réel du contrôle, optimise l'enchaînement des séquences et minimise les temps d'arrêt opérationnels lors de cycles de processus complexes.
Infrastructure matérielle et disposition des canaux
L'architecture technique de 8164-4002 Le module se concentre sur la densité, l'isolation du signal et la vérification rapide du diagnostic.
-
Configuration de points haute densité : Dispose d'une disposition compacte incorporant 32 voies de sortie distinctes divisées en groupes de canaux communs et gérables pour maximiser l'efficacité de l'espace physique dans la baie PLC.
-
Visualisation d'état embarquée : Le panneau avant contient une série dédiée d'indicateurs LED correspondant directement à chacun des 32 canaux, permettant une confirmation visuelle instantanée des états logiques pour le personnel de maintenance.
-
Isolation logique par optocoupleur : Utilise des optocoupleurs internes robustes pour isoler galvanique les circuits logiques délicats du backplane GEM80 des surtensions électriques, transitoires et pics de commutation côté terrain.
Indices de performance physique et électrique
| Paramètre technique |
Spécification technique |
| Numéro de modèle |
8164-4002 |
| Marque / Série |
Série Alstom / GEM80 |
| Classification du module |
Module de sortie numérique haute densité |
| Nombre de canaux |
32 canaux |
| Tension nominale de fonctionnement |
24 VCC |
| Courant maximal par canal |
0,5 A |
| Capacité totale de charge du module |
Sous réserve des limitations communes au groupe |
| Isolation galvanique du signal |
Intégré (optocouplé) |
| Diagnostic sur panneau avant |
LEDs d'état des canaux |
| Dimensions physiques |
23,5 x 23,5 x 2,4 cm |
| Poids net de l'équipement |
0,42 kg |
| Température de fonctionnement |
0 à 55 °C |
| Limites de température de stockage |
-20 à 70 °C |
FAQ techniques
Comment localisez-vous la défaillance spécifique d'un canal lorsqu'un appareil de terrain ne répond pas ?
Commencez par vérifier la série de voyants LED sur le panneau avant du module 8164-4002. Si la LED du canal correspondant s'allume mais que l'actionneur de terrain ne s'active pas, utilisez un multimètre pour mesurer la tension 24 VCC directement au connecteur de la barrette de bornes. Si la tension est présente à la borne du module, le problème se situe dans le câblage de terrain ou la bobine de l'actionneur ; si aucune tension n'est présente, le transistor de commande interne de ce point spécifique peut être endommagé.
Quelles sont les principales précautions à prendre lors de la connexion de charges fortement inductives comme de grosses bobines de relais à ce module ?
Chaque canal est strictement limité à 0,5 A. Lors de la commande de charges inductives, le champ magnétique en effondrement peut produire un pic de tension inverse élevé (contre-courant inductif) capable de perforer les transistors de sortie. Pour protéger les circuits du module, vous devez câbler une diode de roue libre externe (comme une 1N4007) en parallèle inverse aux bornes de la charge inductive.
Puisque la série Alstom GEM80 est discontinuée, quelle est la meilleure stratégie pour gérer les pannes matérielles ?
Comme la fabrication d'origine en usine a cessé, les lignes de réparation directes sont fermées. La gestion de l'usine doit se procurer un stock certifié de pièces neuves originales ou des pièces reconditionnées entièrement testées. Pour éviter un arrêt prolongé de la ligne, conservez des cartes de remplacement identiques et vérifiées dans un local de stockage climatisé sur site pour un déploiement immédiat en remplacement à chaud.
Protocole d'ingénierie de terrain et d'installation
-
Règles d'isolation et d'insertion du backplane :
Ne jamais insérer ou retirer le module 8164-4002 lorsque l'alimentation du châssis GEM80 est allumée. Le remplacement de modules avec des backplanes sous tension provoque des arcs de tension transitoires aux broches du connecteur du bus de données, ce qui peut perturber les processeurs adjacents en fonctionnement et détruire la mémoire logique CMOS de la carte de sortie.
-
Distribution d'alimentation commune de groupe :
Les 32 canaux sont regroupés en banques électriques communes. Assurez-vous que le câblage de votre alimentation externe 24 VCC correspond aux affectations spécifiques des bornes de groupe. Utilisez des conducteurs en cuivre de taille appropriée (minimum 18 AWG) pour les lignes d'alimentation communes afin de supporter la charge de courant cumulative si les 32 canaux sont activés simultanément.
-
Gestion thermique de l'enceinte :
Lorsque plusieurs modules de sortie à haute densité sont déployés dans un seul panneau de rack GEM80, la dissipation de puissance combinée des commutateurs de canal de 0,5 A peut générer une chaleur importante. Maintenez un espacement vertical minimum de 75 mm au-dessus et en dessous du châssis pour assurer une convection d'air adéquate. Si la température à l'intérieur de l'enceinte dépasse 45 °C, intégrez un système de refroidissement actif par ventilateur pour préserver la longévité des composants.
