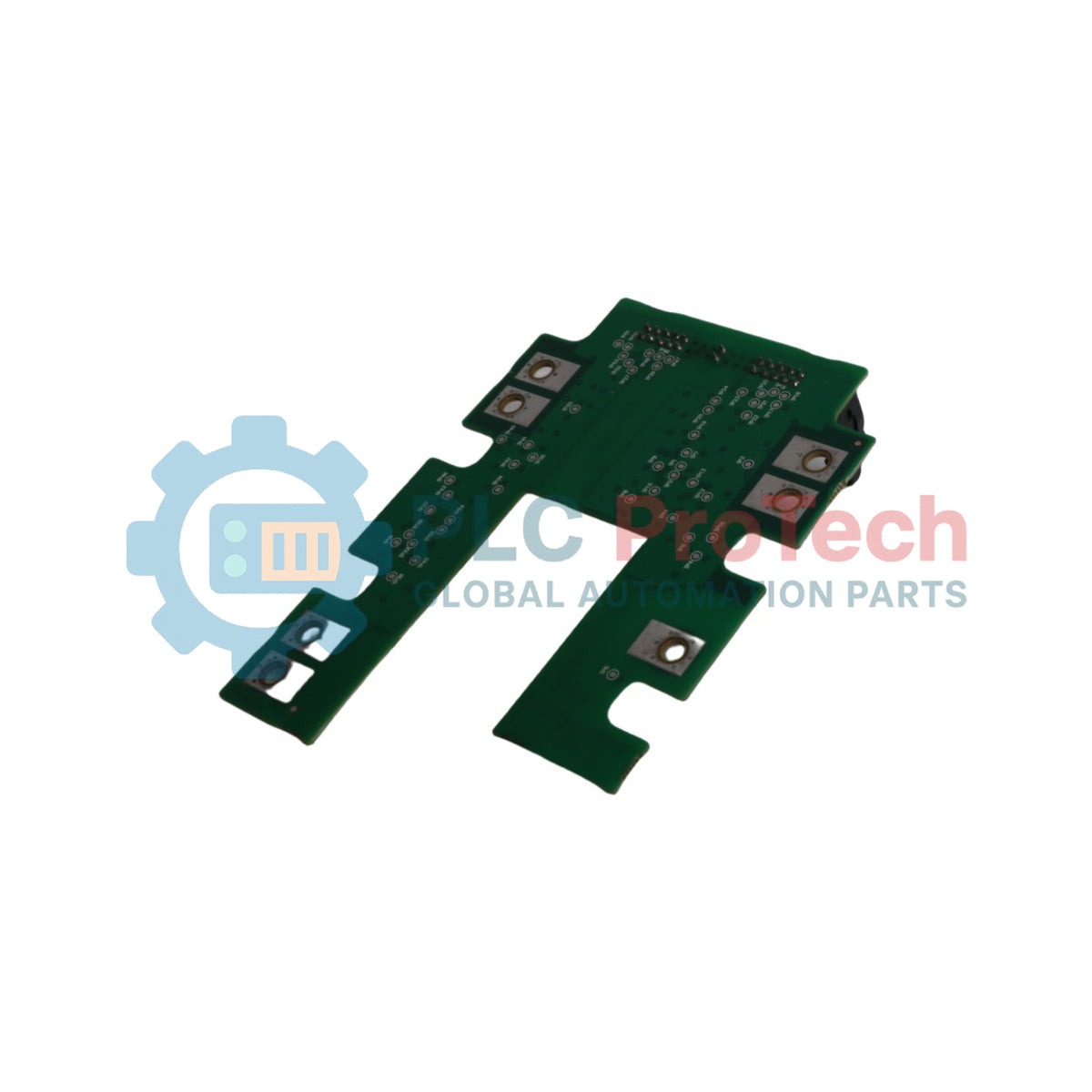

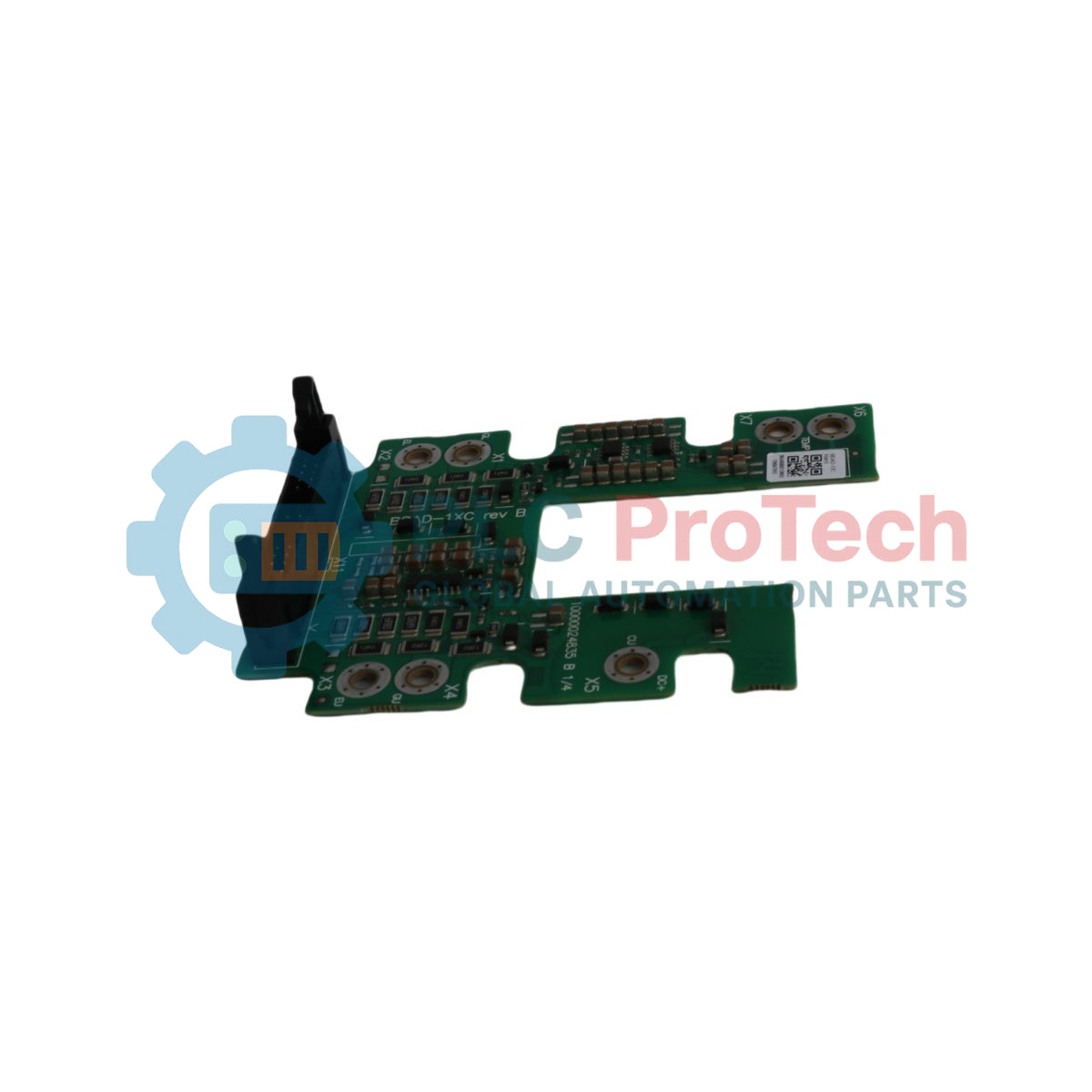

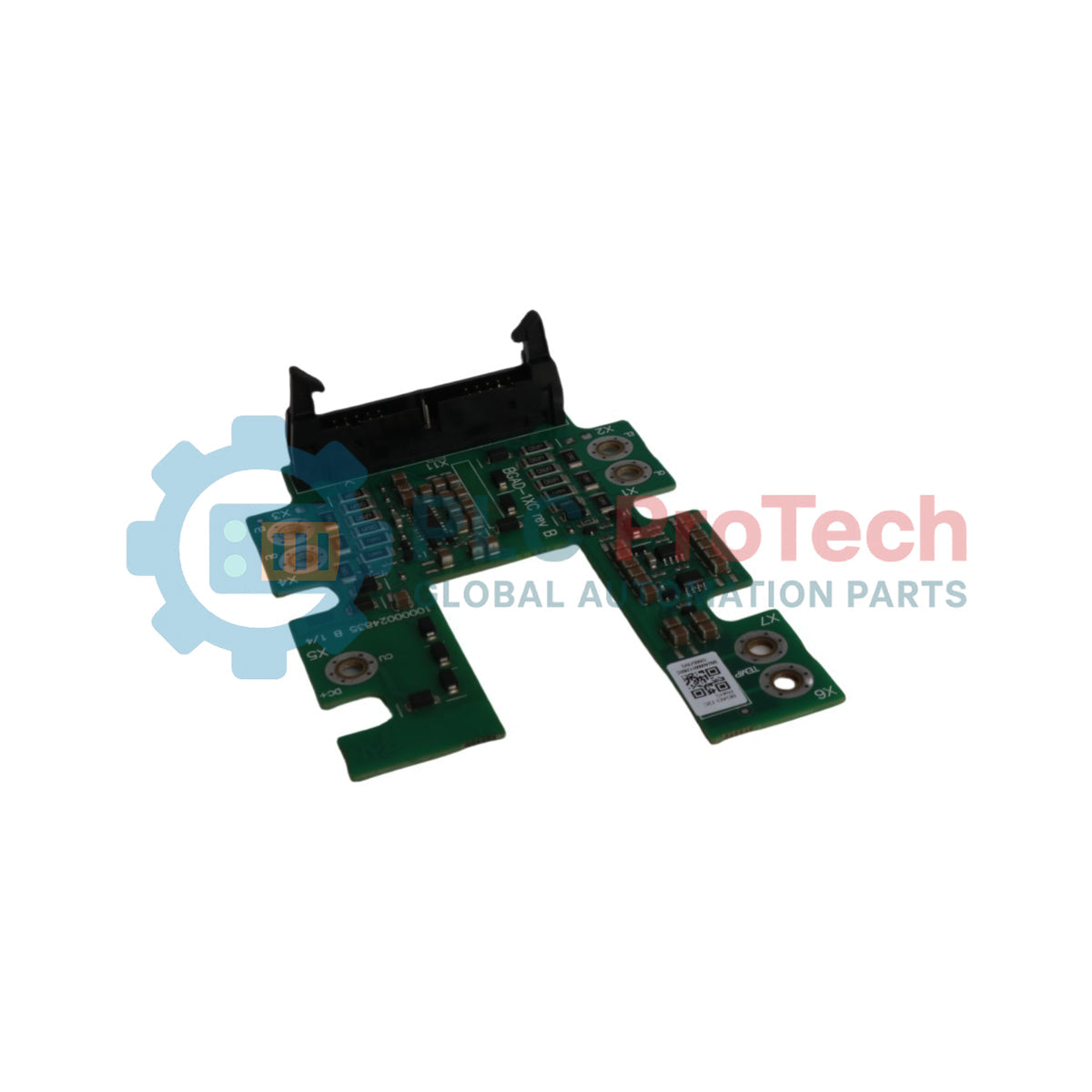

Carte adaptatrice PrimePack ABB 3AUA0000112491 BGAD-12C

Présentation du produit

Le 3AUA0000112491 (BGAD-12C) est une carte adaptatrice PrimePack de précision conçue pour les modules d'entraînement AC basse tension avancés ABB, y compris les séries ACS 580-04 et ACS 880-04. Ce circuit imprimé (PCB) sert d'interface critique entre les modules IGBT PrimePack haute puissance et le circuit de commande de l'entraînement. Dans des secteurs industriels exigeants tels que la gestion des eaux usées, les systèmes CVC et la fabrication lourde, le BGAD-12C garantit l'intégrité des signaux du pilote de grille et des boucles de rétroaction thermique. En facilitant une communication fiable au sein de la chaîne de puissance, cette carte prévient l'atténuation des signaux et les erreurs de commutation pouvant entraîner une défaillance des semi-conducteurs. Pour les installations fonctionnant 24h/24 et 7j/7, maintenir un stock local de ces cartes adaptatrices est essentiel pour une récupération rapide lors des cycles de maintenance, minimisant ainsi les coûts élevés liés aux arrêts système imprévus.

Configuration technique

Le BGAD-12C est spécifiquement conçu pour supporter des châssis d'entraînement à haute densité de puissance. Sa disposition est optimisée pour l'empreinte des semi-conducteurs PrimePack, assurant des chemins à faible impédance pour les fonctions critiques de commande.

• Interface du module : adapte parfaitement les signaux de commande à la broche spécifique des modules IGBT de type PrimePack utilisés dans les modules d'entraînement ACS 580 et ACS 880.

• Intégrité du signal : intègre une conception PCB multicouche pour supprimer les interférences électromagnétiques (EMI) dues à la commutation haute fréquence des semi-conducteurs de puissance.

• Redondance et quantité : dans les châssis haute puissance comme le ACS580-04-585A-4, plusieurs unités (généralement 3 pièces) sont utilisées par phase ou assemblage de module pour gérer la chaîne de puissance distribuée.

• Qualité des composants : utilise une technologie de montage en surface (SMT) conforme aux spécifications industrielles pour résister aux cycles thermiques et aux vibrations inhérents aux environnements des armoires d'entraînement.

Caractéristiques techniques

FAQ sectorielle

Dans quels modèles d'entraînement spécifiques la carte BGAD-12C est-elle utilisée ?

La BGAD-12C est principalement utilisée dans les modules d'entraînement ABB ACS 580-04 et ACS 880-04. Elle est notamment référencée pour une utilisation dans le châssis ACS580-04-585A-4, où 3 cartes sont généralement requises par configuration système.

Quelles sont les conséquences de l'utilisation d'une carte adaptatrice non originale ?

L'utilisation d'une carte non originale ou de mauvaise qualité peut entraîner un mauvais timing des signaux de grille ou une isolation électrique insuffisante. Cela augmente le risque de courants de "shoot-through", pouvant endommager de manière catastrophique les modules IGBT coûteux et provoquer une défaillance étendue de l'entraînement.

Comment dépanner une panne suspectée de la BGAD-12C ?

Inspectez la carte pour détecter des signes de surchauffe localisée, de carbonisation près des connecteurs ou de fissures physiques. Si l'entraînement signale des défauts du pilote de grille ou des courants de phase incohérents malgré des semi-conducteurs de puissance en bon état, la carte adaptatrice doit être testée pour continuité et contournement des signaux.

Instructions d'installation sur site et consignes de sécurité

• Protection des signaux de grille : lors de l'installation du BGAD-12C sur le module PrimePack, assurez-vous que les broches sont parfaitement alignées. Un mauvais alignement peut plier les broches de grille, entraînant un contact intermittent ou des chemins à haute résistance qui font fonctionner l'IGBT en région linéaire, provoquant une surchauffe rapide.

• Précautions anti-statiques (ESD) : ce PCB contient des composants logiques sensibles. Portez toujours un bracelet antistatique relié à la terre et manipulez la carte uniquement par les bords. Évitez de toucher les broches du connecteur ou les composants montés en surface pour prévenir tout dommage latent dû aux décharges électrostatiques.

• Intégrité mécanique : assurez-vous que tous les entretoises et vis de fixation sont serrés au couple spécifié (voir le manuel matériel ACS 880-04). Les cartes mal fixées sont sujettes aux contraintes induites par les vibrations, pouvant provoquer des microfissures dans les pistes du PCB au fil du temps, surtout dans les applications industrielles lourdes comme l’exploitation minière ou le concassage.

• Étanchéité environnementale : si le module d'entraînement est situé dans un environnement corrosif ou très humide (par exemple, usines chimiques), vérifiez que le contrôle d’humidité interne de l’armoire est fonctionnel. L’infiltration d’humidité peut provoquer une croissance dendritique entre les pistes à haute tension sur le PCB, entraînant des courts-circuits.
