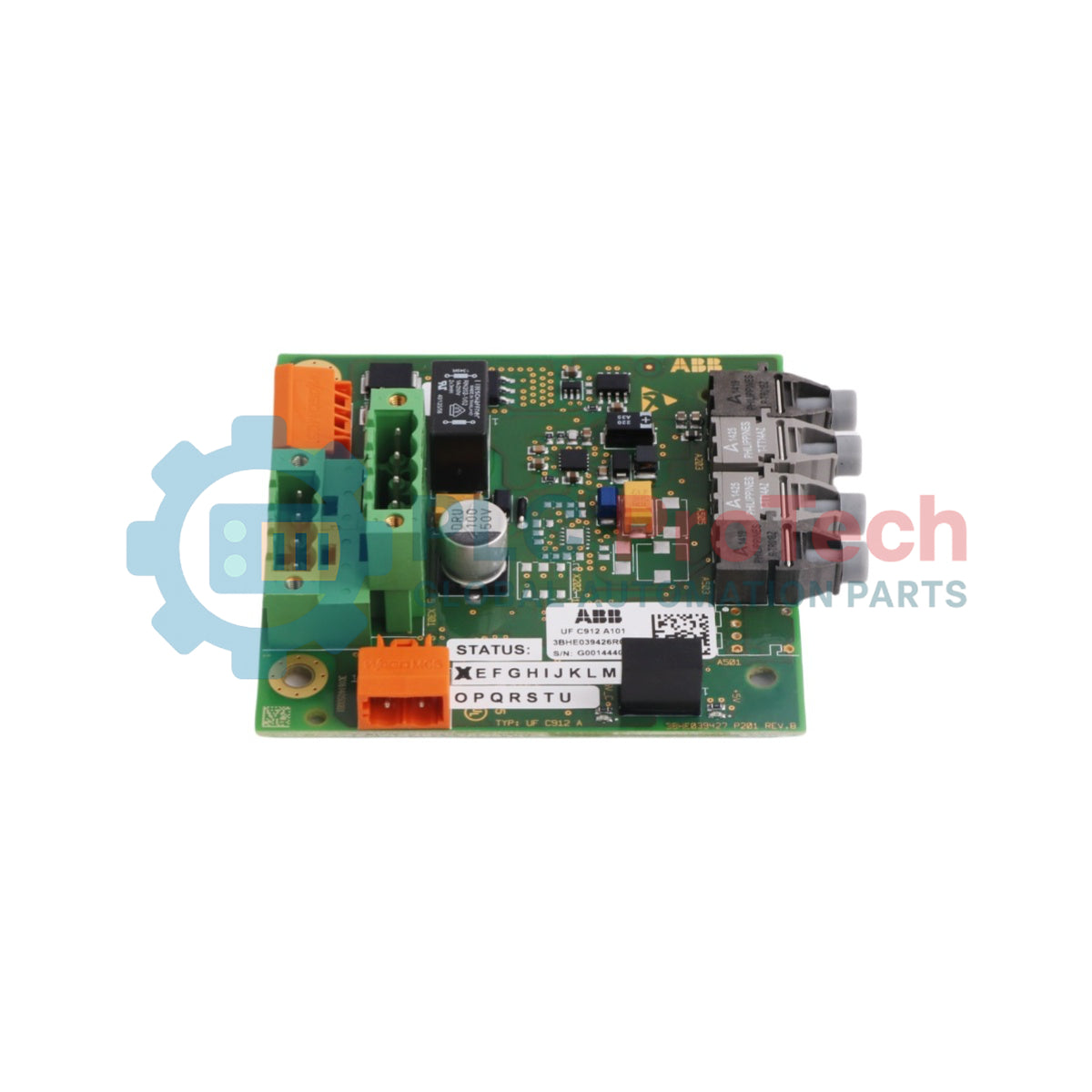

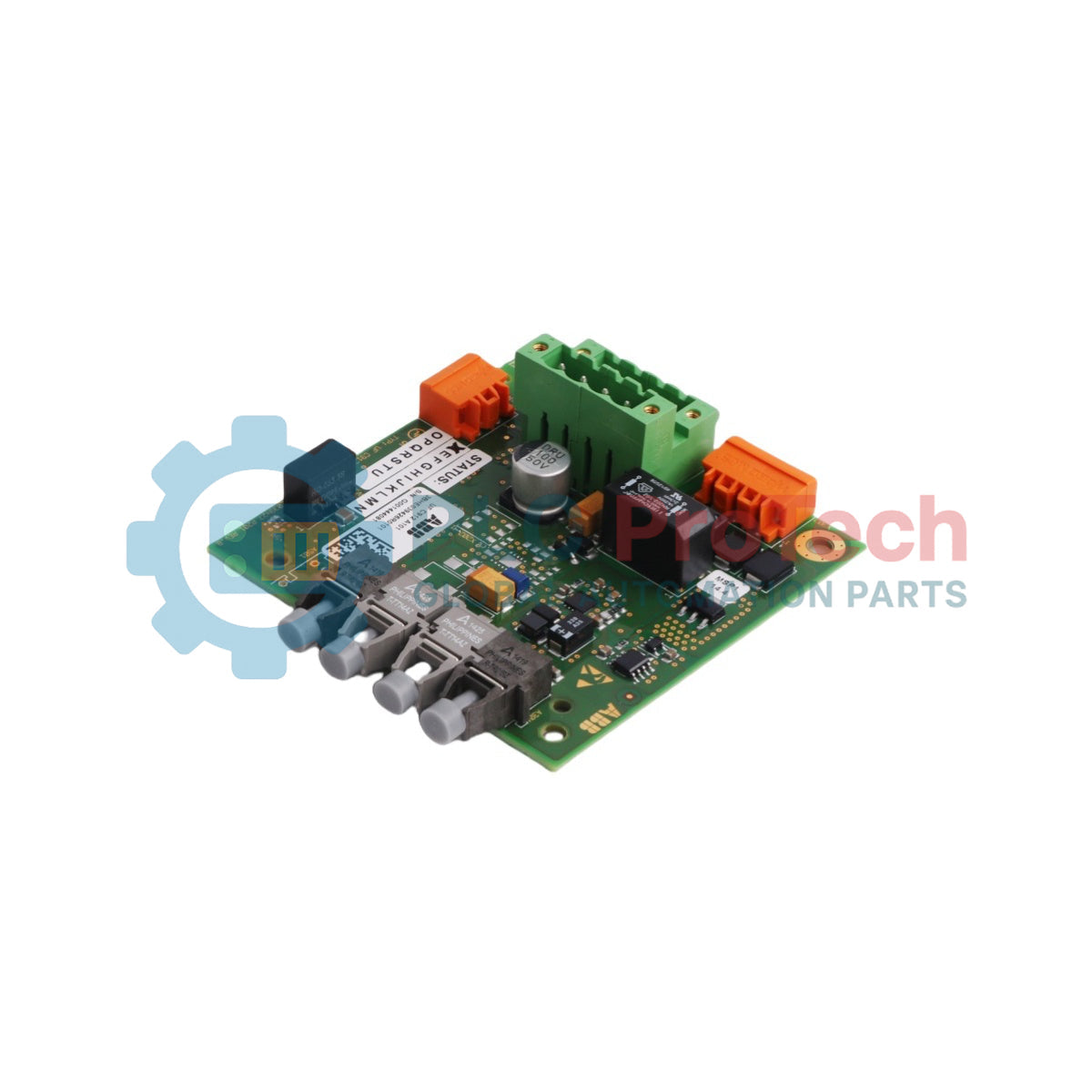

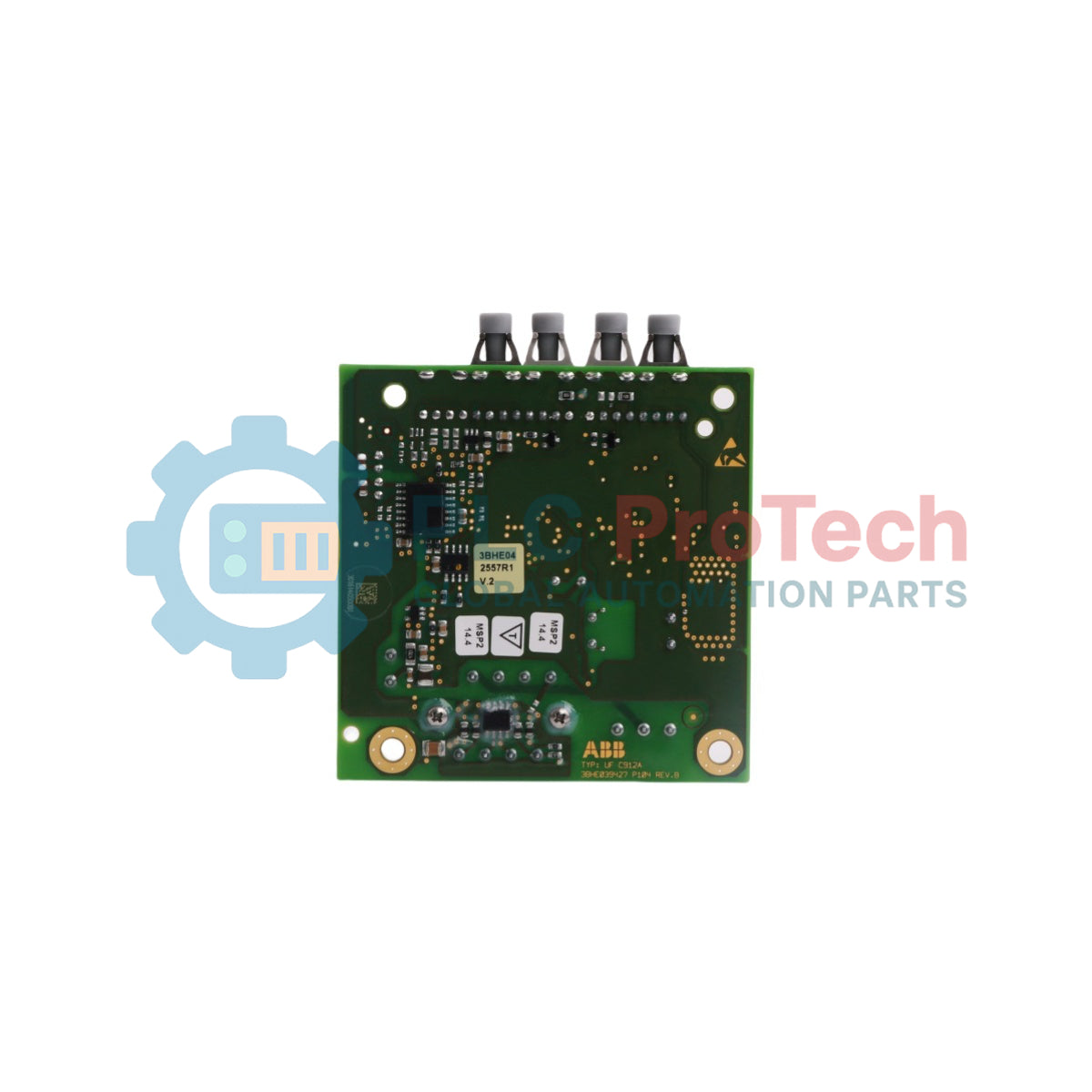

ABB 3BHE039426R0101 Carte de protection EOI UF C912 A101

Présentation du produit

La  3BHE039426R0101 (UF C912 A101) est une carte de protection spécialisée et un module d’interface de fin d’instruction (EOI) conçus pour les variateurs de moyenne tension (MV) ABB, spécifiquement dans les gammes ACS 2000 et ACS 6000. Dans des applications industrielles lourdes telles que la propulsion maritime, le broyage minéral et le pompage d’eau à grande échelle, les transitoires électriques et les erreurs de synchronisation peuvent entraîner des défaillances matérielles catastrophiques. La  UF C912 A101 sert de mécanisme de défense de première ligne, surveillant les paramètres critiques du variateur pour exécuter des séquences de protection à haute vitesse. En garantissant l’intégrité des signaux de commande et en assurant une isolation rapide, cette carte est essentielle pour maximiser le MTBF (temps moyen entre pannes) et éviter des arrêts coûteux non planifiés dans les environnements de conversion de puissance élevée.

Configuration technique

L’architecture UF C912 A101 est optimisée pour la protection en temps réel et le retour d’information au sein du sous-rack de commande du variateur. Elle gère la logique à haute vitesse pour la détection des défauts et garantit que les déclenchements de protection sont communiqués aux pilotes de grille des semi-conducteurs de puissance avec une latence minimale.

• Intégration système : Principalement utilisée dans les configurations ACS 2000 et ACS 6000 AD (variations asynchrones).

• Interchangeabilité : Pour les systèmes ACS 2000, la 3BHE039426R0111 (UF C912 A111) est un remplacement fonctionnel à l’identique. Notez que la version R0111 ne prend pas en charge les fonctions d’encodeur SSI, mais cette fonctionnalité est généralement inutilisée dans la série ACS 2000.

• Vérification d’application : Pour les applications ACS 6000 SD (variations synchrones), une vérification technique est requise pour assurer la compatibilité du firmware et du matériel avant déploiement.

Spécifications techniques

FAQ

Puis-je utiliser la UF C912 A111 à la place de la A101 dans un variateur ACS 2000 ?

Oui, la UF C912 A111 (3BHE039426R0111) est un remplacement direct à l’identique pour l’ACS 2000. Elle ne possède pas la fonction d’encodeur SSI, mais comme les unités ACS 2000 n’utilisent pas d’encodeurs SSI, il n’y a aucune perte de fonctionnalité.

Quelles informations sont nécessaires avant d’acheter cette carte de protection ?

Le numéro de série spécifique du variateur est obligatoire avant la commande. Cela garantit que la révision matérielle et le firmware préchargé en usine sur la carte sont compatibles avec la configuration existante de votre variateur MV.

Cette carte est-elle compatible avec les variateurs ACS 6000 SD (variations synchrones) ?

La compatibilité pour la variante Synchronous Drive (SD) doit être vérifiée via les canaux officiels de support technique. Bien qu’elle soit standard pour la variante Asynchronous Drive (AD), la variante SD peut avoir des exigences différentes en termes de synchronisation ou d’interface.

Support technique et sécurité d’installation

• Vérification du numéro de série : En aucun cas cette carte ne doit être installée sans vérifier le numéro de série du variateur dans la base de données mondiale ABB. Des révisions matérielles incorrectes peuvent entraîner un contournement de la protection ou des séquences de déclenchement inappropriées du variateur.

• Manipulation sensible aux décharges électrostatiques : Ce module contient des composants logiques de grille très sensibles. Utilisez un bracelet antistatique (ESD) relié à la terre pendant toute la durée de l’installation. Ne touchez pas directement les connecteurs dorés ni les circuits intégrés.

• Protocole de sécurité moyenne tension : Avant d’accéder à l’intérieur du variateur pour remplacer la 3BHE039426R0101, assurez-vous que l’alimentation moyenne tension est verrouillée et étiquetée (LOTO). Laissez au moins 15 à 30 minutes pour que les condensateurs du lien continu se déchargent à un niveau sûr (inférieur à 50 VDC) conformément au manuel de sécurité spécifique de votre variateur.

• Synchronisation du firmware : Après l’installation matérielle, vérifiez si une mise à jour du firmware ou une synchronisation des paramètres est nécessaire via DriveWindow ou l’outil de service ABB approprié pour garantir que la nouvelle carte est reconnue par le contrôleur principal.
