Fabricant : ABB
N° de produit : TU838 3BSE008572R1
Pays d'origine :Suisse
Type de produit : Unité de terminaison du module étendu TU838
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 375g
Dimensions : 58.5 × 64 × 170 mm
Port d'expédition : Xiamen
Garantie : 12 mois

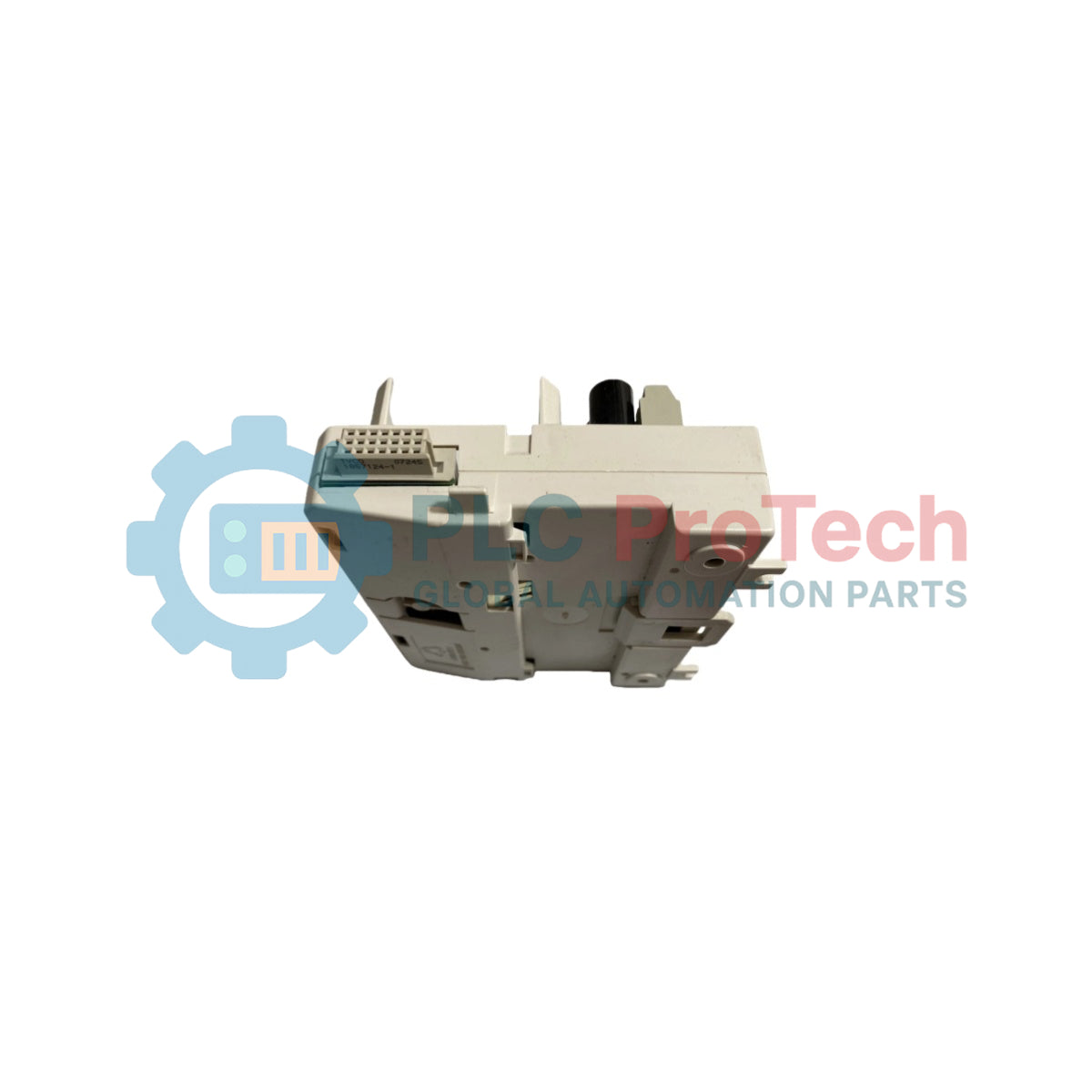

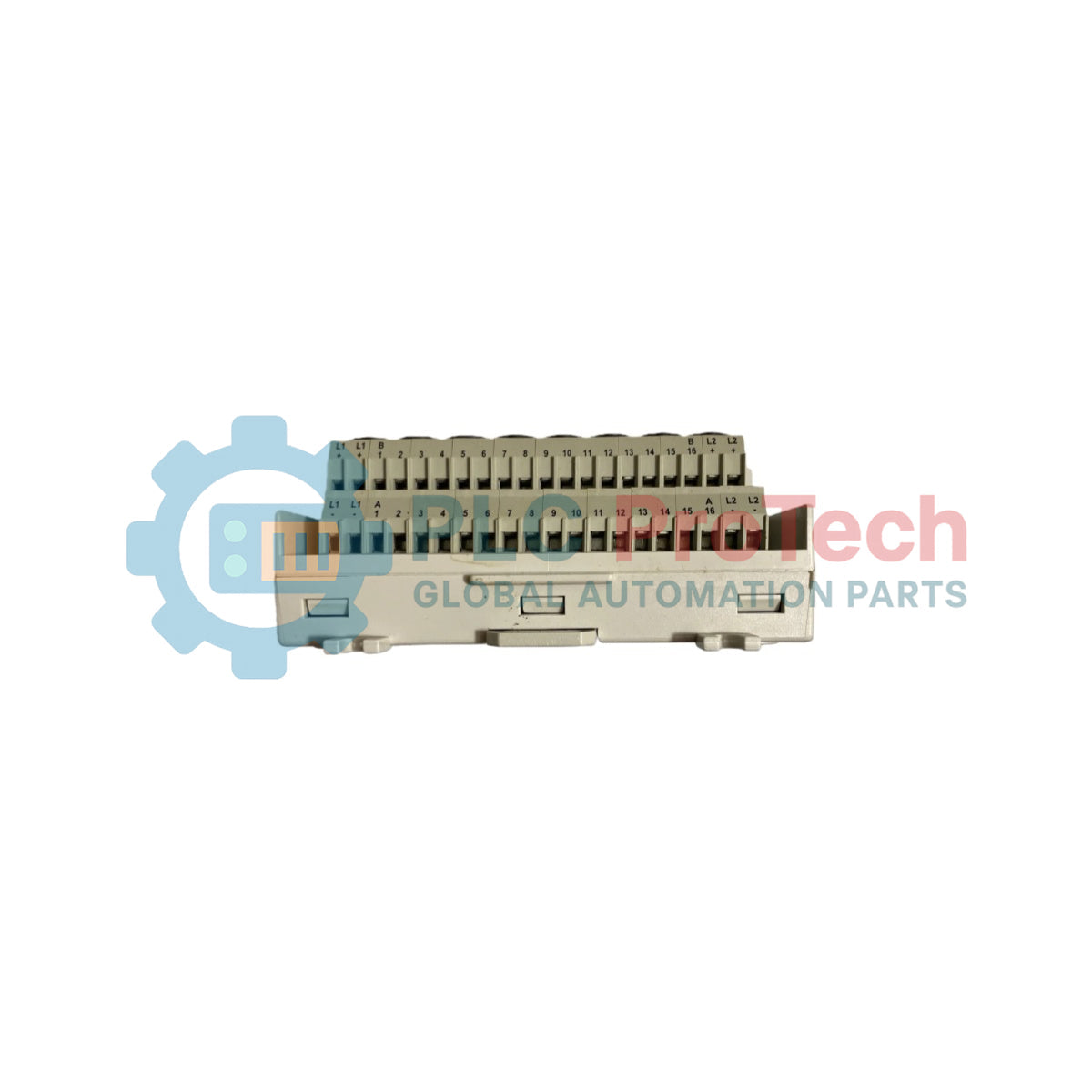

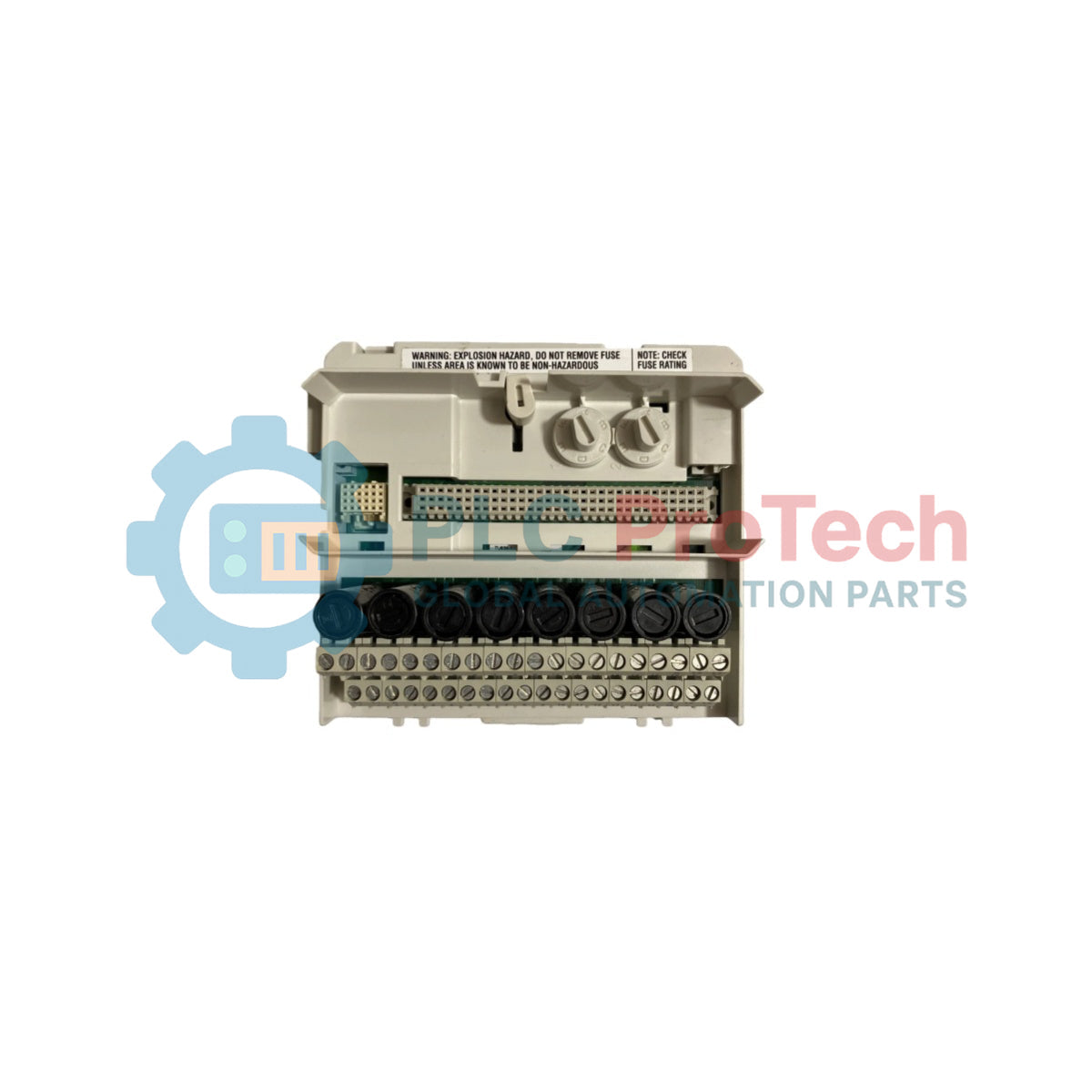

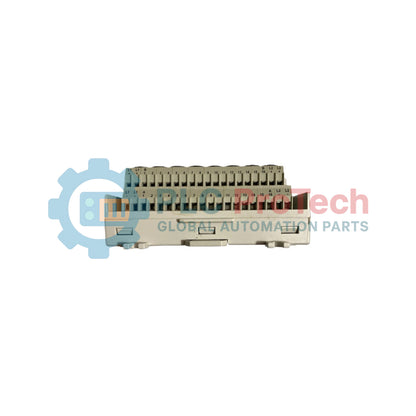

L’ABB TU838 (3BSE008572R1) est une unité de terminaison de module étendue S800 I/O conçue pour les systèmes de contrôle distribués ABB. Elle fournit l'interface électrique et mécanique entre le câblage de terrain et les modules d'E/S S800 dans les architectures System 800xA.
Ce MTU distribue la puissance de processus, achemine les signaux ModuleBus et supporte des configurations d'E/S jusqu'à 16 canaux. Il est largement utilisé dans les environnements d'automatisation des processus où une terminaison stable des signaux et une expansion modulaire sont nécessaires.
Le TU838 prend en charge des sorties d'alimentation transducteur fusibles, des chemins d'alimentation redondants L+ / L- et un codage mécanique pour éviter une installation incorrecte du module.
Unité de terminaison d'E/S S800 à 16 canaux
Compatible avec ABB System 800xA et Advant OCS
Distribution intégrée de puissance transducteur fusible
Système de codage mécanique empêchant une insertion incorrecte du module
Montage sur rail DIN avec loquet de mise à la terre intégré
Support d'alimentation de processus redondante L+ / L-
Adressage séquentiel automatique ModuleBus
Conçu pour les systèmes d'automatisation des processus industriels
| Paramètre | Spécification |
|---|---|
| Marque | ABB |
| Modèle | TU838 |
| ID produit | 3BSE008572R1 |
| Série système | E/S S800 (System 800xA / Advant OCS) |
| Type | Unité de terminaison de module étendue |
| Canaux | 16 canaux d'E/S |
| Tension max | 50 V CC |
| Courant max | 3 A par canal |
| Courant total | 10 A max |
| Alimentation de processus | L+ / L- redondant |
| Type de fusible | Fusible à fusion rapide 100 mA (jusqu'à 3,5 A remplaçable sur site) |
| Classement ModuleBus | 1,5 A @ 5 V / 24 V |
| Montage | Rail DIN 35 mm |
| Protection | IP20 (IEC 60529) |
| Dimensions | 58,5 × 64 × 170 mm |
| Poids | 0,375 kg |
| Origine | Suède |
| Code SH | 85369095 |
Le TU838 fonctionne comme un module de terminaison et de distribution passif dans les systèmes d'E/S S800. Il ne traite pas les signaux mais assure un routage structuré entre les appareils de terrain et les modules d'E/S.
La communication ModuleBus utilise la détection séquentielle des emplacements, permettant une adressage automatique sans configuration logicielle. Chaque MTU transmet les signaux de position à l'unité suivante dans la chaîne sur rail DIN.
L'unité distribue également la puissance de processus via des groupes de sortie fusibles, protégeant les instruments de terrain connectés contre les surcharges.
Une installation correcte est requise pour une performance stable du système.
Montez l'unité sur un rail DIN de 35 mm en position horizontale. Assurez-vous que le rail DIN est correctement mis à la terre via une liaison à faible impédance avec le système de terre de l'armoire.
Maintenez une longueur de dénudage de 7 mm et serrez les vis des bornes à 0,5–0,6 Nm. Utilisez une séparation appropriée entre le câblage de signal et les lignes d'alimentation AC pour réduire les interférences électromagnétiques.
Le câblage terrain est divisé en 16 canaux de signal avec sorties de transducteurs groupées et protégées par fusibles. Certaines configurations permettent des groupes de fusibles partagés selon la conception du module.
Le TU838 comprend un système de clé mécanique double avec six positions sélectionnables par clé, permettant 36 combinaisons de configuration.
Cela empêche une insertion incorrecte des modules E/S S800 tels que AI810, DI810 ou DO814. Le système garantit la compatibilité mécanique et protège les circuits internes contre une exposition incorrecte à la tension terrain.
Un fonctionnement stable nécessite une mise à la terre correcte et une conception CEM appropriée.
Le rail DIN agit comme une connexion de terre fonctionnelle via le mécanisme de verrouillage intégré. L'armoire doit être reliée à un système de mise à la terre à faible impédance avec une tresse en cuivre.
Les câbles de signal doivent être séparés des câbles d'alimentation pour minimiser le couplage de bruit. Évitez les longues routes parallèles entre lignes haute tension et basse tension.
Le TU838 ABB est utilisé dans :
Systèmes d'automatisation des processus industriels
Systèmes de contrôle pétrole et gaz
Centrales de production d'énergie
Architectures ABB System 800xA DCS
Automatisation d'usine à grande échelle
Réseaux d'instrumentation critiques pour la sécurité
ID produit : 3BSE008572R1
Type ABB : TU838
Système : E/S S800
Quantité minimale de commande : 1 pièce
Quelle est la fonction du TU838 dans les systèmes E/S S800 ?
Il assure la terminaison des signaux, la distribution de l'alimentation et le routage ModuleBus entre le câblage terrain et les modules E/S.
Le TU838 nécessite-t-il une configuration logicielle ?
Non. L'adressage des modules est géré automatiquement via la signalisation séquentielle ModuleBus.
Les fusibles peuvent-ils être remplacés ?
Oui. Les fusibles sont remplaçables sur site et peuvent être améliorés en fonction des exigences de l'application.
Que se passe-t-il si la mise à la terre est incorrecte ?
Une mise à la terre incorrecte peut entraîner des interférences CEM, des signaux instables ou des erreurs de communication du système.
