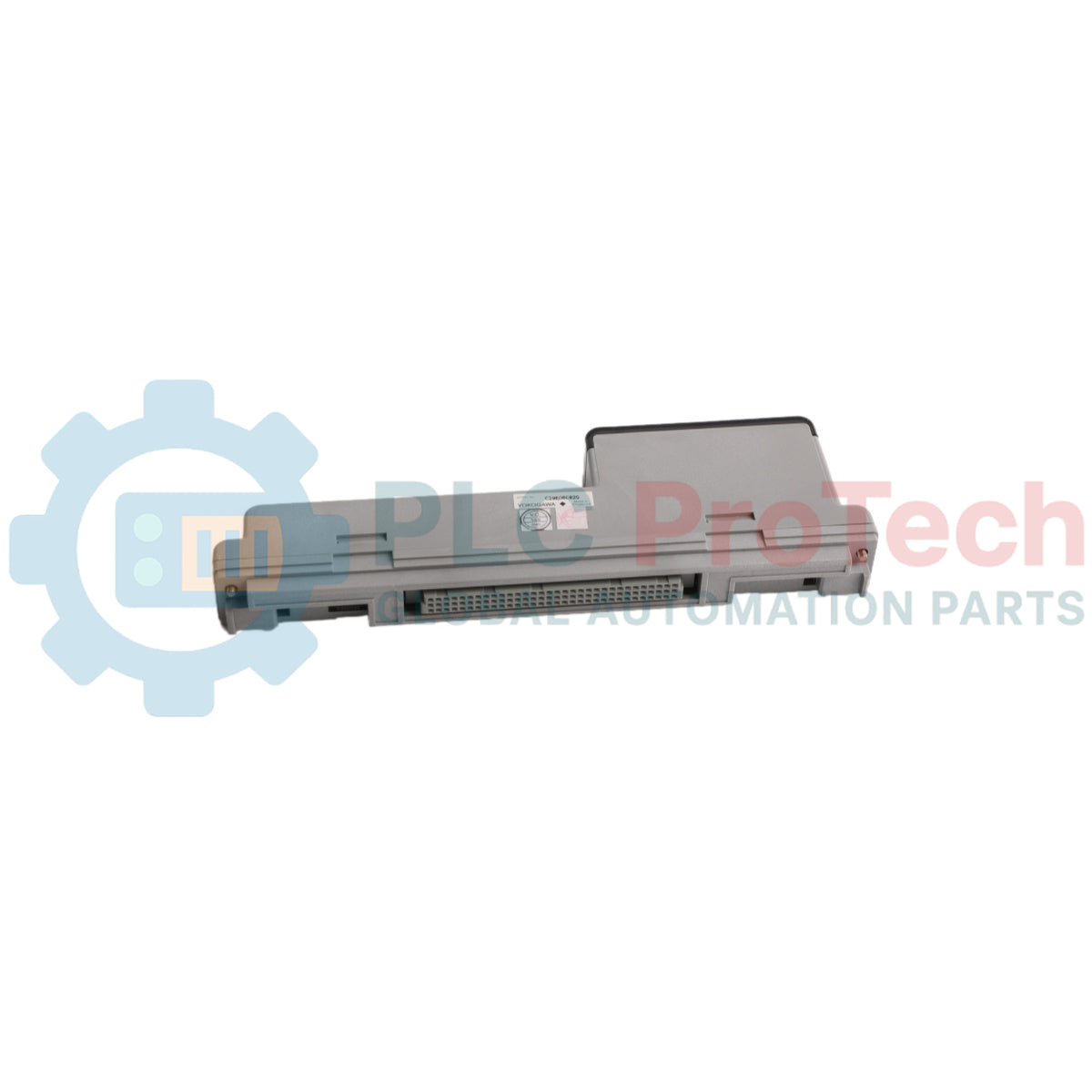

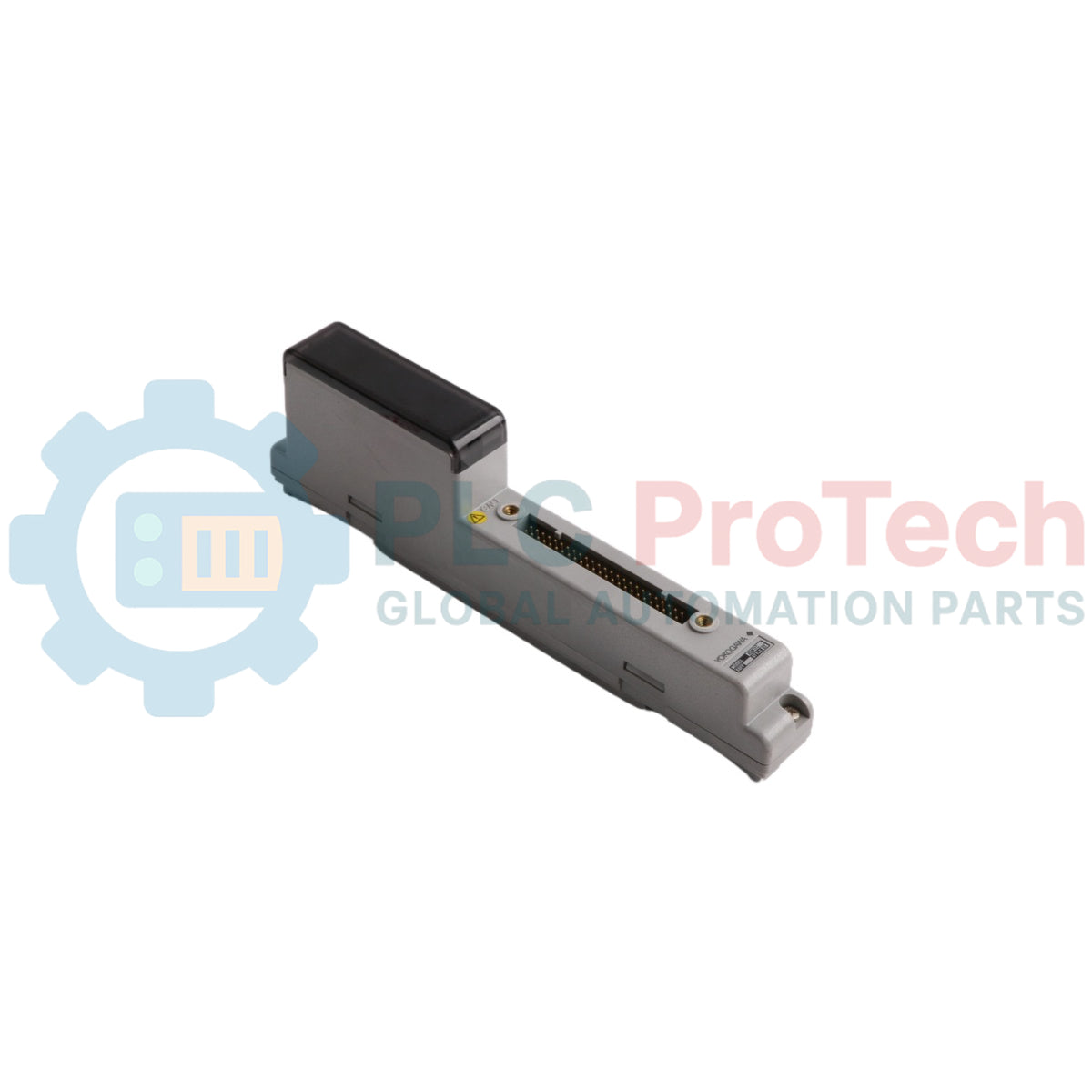

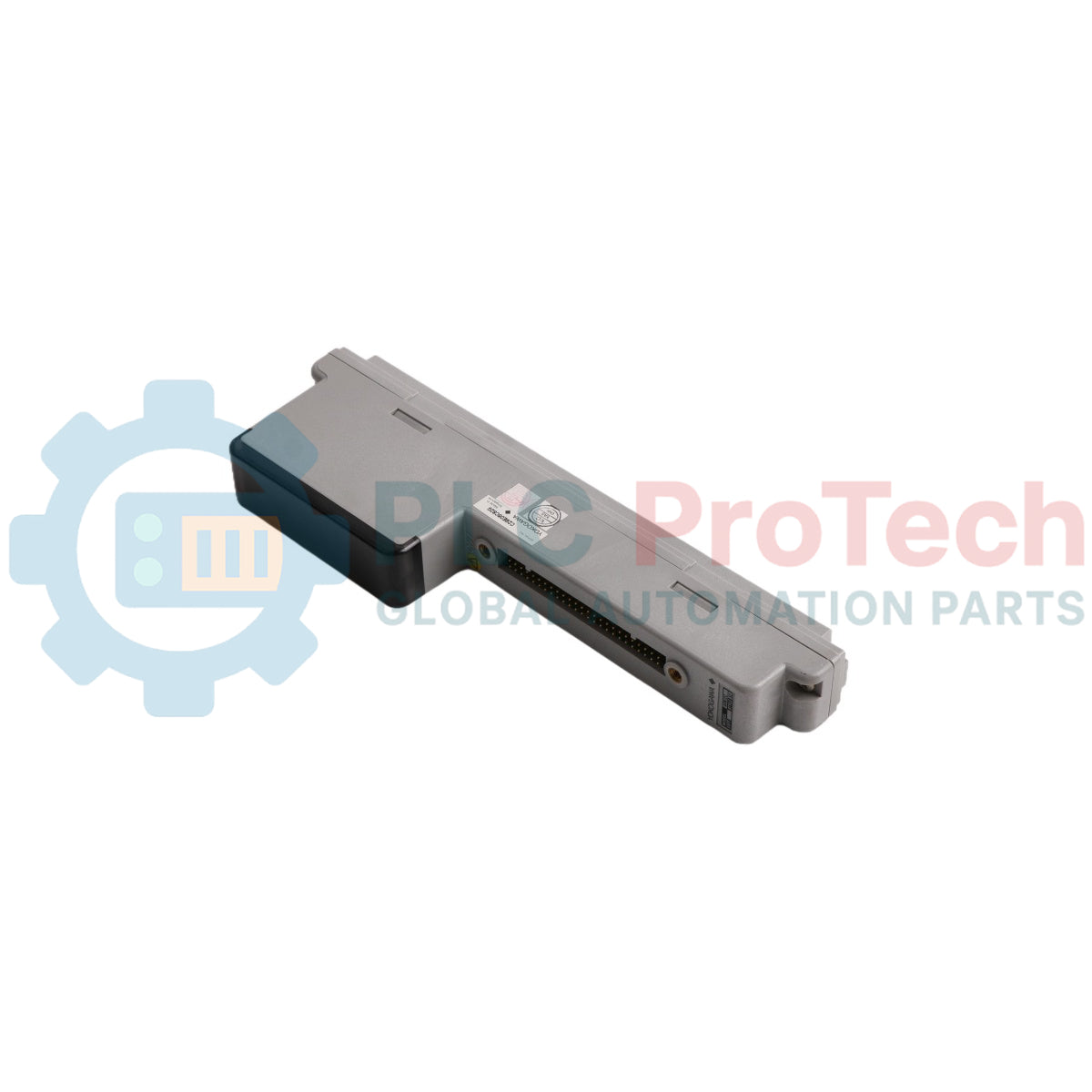

ADM11C Yokogawa CENTUM VP Module d’entrée de contacts

Présentation du produit

Le  ADM11C de Yokogawa est un module d’entrée numérique à 16 canaux, hautement fiable, conçu pour le système de contrôle-commande distribué (DCS) CENTUM VP. Utilisé comme interface essentielle de surveillance sur le terrain, ce module est largement employé dans les raffineries, les unités de production d’électricité et les usines de produits chimiques lourds afin de capturer les changements d’état critiques provenant des contacts de terrain et des boutons-poussoirs. Il prend en charge deux types de signaux d’entrée, permettant une configuration transparente pour les entrées à contact sec ou les entrées de tension active. Grâce à ses fonctions intégrées de détection en temps réel des états ON/OFF et de comptage des impulsions sur fronts rapides provenant des boutons de commande, le module fait le lien entre les actions mécaniques sur le terrain et la logique du DCS. Cette voie de surveillance déterministe évite les pertes de signal et les évaluations incorrectes de l’état du procédé, maintenant les opérations critiques en ligne et éliminant les arrêts inutiles de l’installation.

Architecture matérielle et configuration des fonctions

Plutôt que de se limiter à une détection discrète de base, l’ ADM11C intègre une architecture polyvalente de conditionnement des signaux, optimisée pour les réseaux industriels à haute intégrité :

• Traitement des entrées à double signal : chaque canal peut être configuré pour recevoir des entrées à contact sec ou des entrées actives fondées sur la tension, assurant une large compatibilité avec les interrupteurs mécaniques existants et les capteurs électroniques modernes.

• Comptage des fronts intégré : le module dispose d’un circuit intégré de détection des fronts conçu pour les entrées de boutons-poussoirs. Il enregistre les impulsions d’une largeur minimale de 40 ms et d’une fréquence allant jusqu’à 10 Hz, éliminant ainsi le besoin de tâches d’analyse à haute fréquence dans le processeur de l’unité centrale de commande.

• Filtrage robuste du bruit : les fonctions matérielles intégrées d’anti-rebond filtrent les vibrations à haute fréquence des contacts mécaniques, garantissant que seuls les véritables changements d’état sont transmis au contrôleur.

Spécifications matérielles

Questions fréquentes sur le fonctionnement et l’intégration

• Q : Quelles sont les principales différences électriques entre le mode contact et le mode tension de l’ADM11C ?

  R : En mode d’entrée à contact, le module fournit une tension interne de mouillage pour détecter l’état fermé ou ouvert des contacts mécaniques secs. En mode d’entrée de tension, le module reçoit des signaux de tension DC active externes et enregistre un état ON lorsque la tension de boucle tombe à plus/moins 1 V DC, ainsi qu’un état OFF lorsque la tension se situe entre 4,5 et 25 V DC.

• Q : Ce module peut-il capturer des micro-interrupteurs extrêmement rapides ou des impulsions à haute vitesse ?

  R : Non. L’ADM11C est optimisé pour la surveillance standard des états et les boutons-poussoirs de commande. Il nécessite une largeur d’impulsion minimale de 40 ms et ne peut pas enregistrer de manière fiable des fréquences de signal supérieures à 10 Hz. Pour les applications à impulsions rapides, telles que les sorties de débitmètres ou les capteurs de vitesse de turbines, il faut utiliser un module d’entrée d’impulsions dédié.

• Q : Comment fonctionne la fonction de comptage des fronts des boutons-poussoirs ?

  R : Lorsqu’il est configuré pour une entrée de bouton-poussoir, le module détecte les fronts de transition du contact. Au lieu de transmettre uniquement un état statique, il enregistre le nombre d’impulsions au niveau du module. Cette fonction est particulièrement utile pour mesurer les actions manuelles des opérateurs ou le nombre d’événements d’une séquence sans surcharger le bus de communication du FCS.

Guide d’ingénierie terrain et d’installation

• Câblage du connecteur et raccordement des câbles : assurez-vous que le connecteur de terrain multipoints est correctement inséré et verrouillé sur la face avant de l’ADM11C. Utilisez des câbles de carte à bornes pré-terminés approuvés par Yokogawa afin d’éviter les erreurs de câblage, les résistances de contact élevées ou les courts-circuits accidentels entre canaux adjacents.

• Tension de mouillage et intégrité de la boucle : pour les entrées à contact sec, vérifiez que les contacts mécaniques sont prévus pour commuter au moins 5 V DC à 20 mA. L’utilisation de contacts conçus uniquement pour des applications de puissance à haute tension peut entraîner une accumulation d’oxydation sur les surfaces de l’interrupteur, provoquant des défaillances intermittentes de type « circuit ouvert », car la tension de mouillage de faible puissance ne peut pas traverser la couche d’oxyde.

• Câblage externe et blindage : évitez d’acheminer les lignes de signal d’entrée numérique dans la même gaine ou le même chemin de câbles que les câbles de moteurs électriques AC de forte puissance ou les sorties de variateurs de fréquence (VFD). Les pics électromagnétiques induits sur les lignes d’entrée numérique peuvent provoquer de faux déclenchements sur front ou des défauts de diagnostic « Not OK » sur le module.
