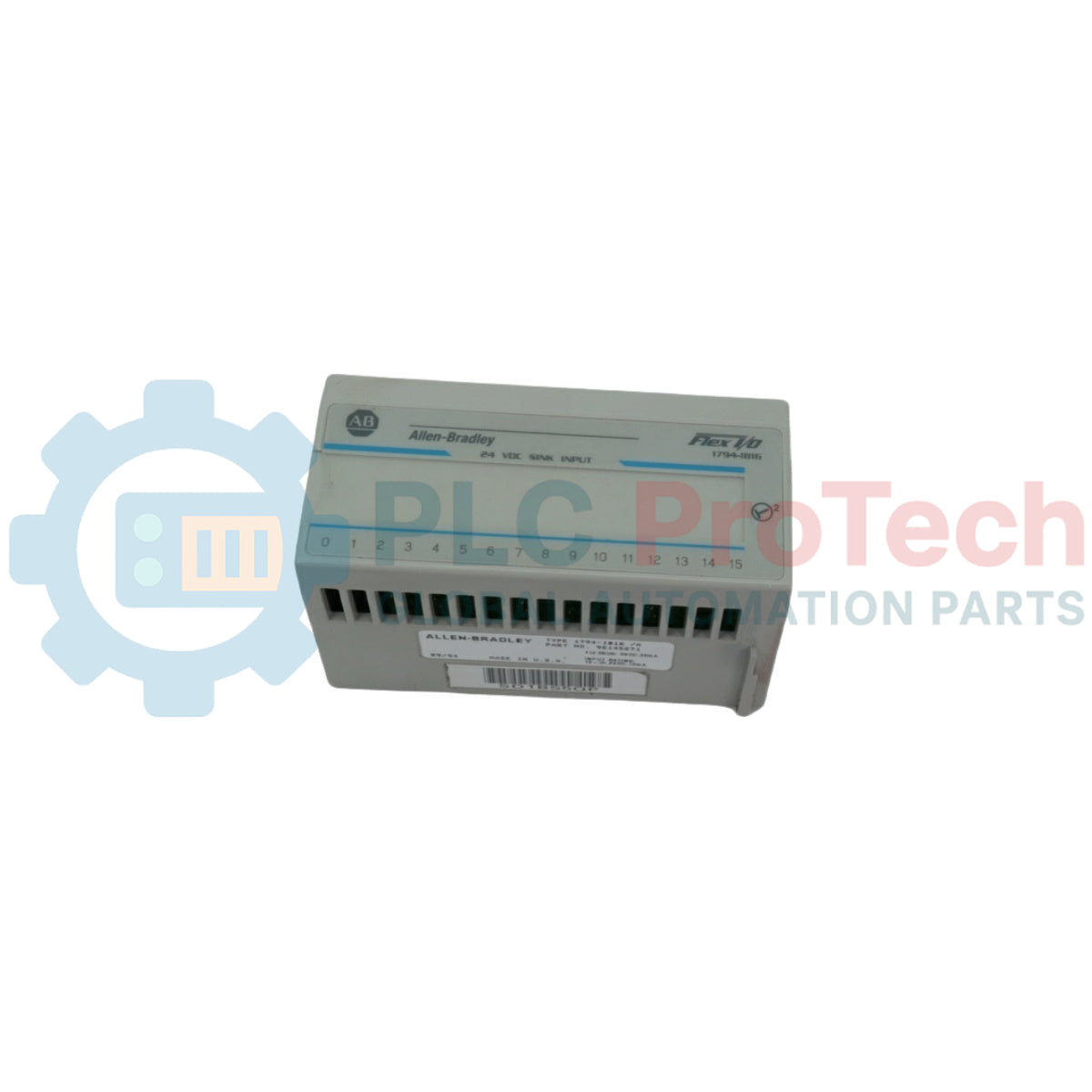

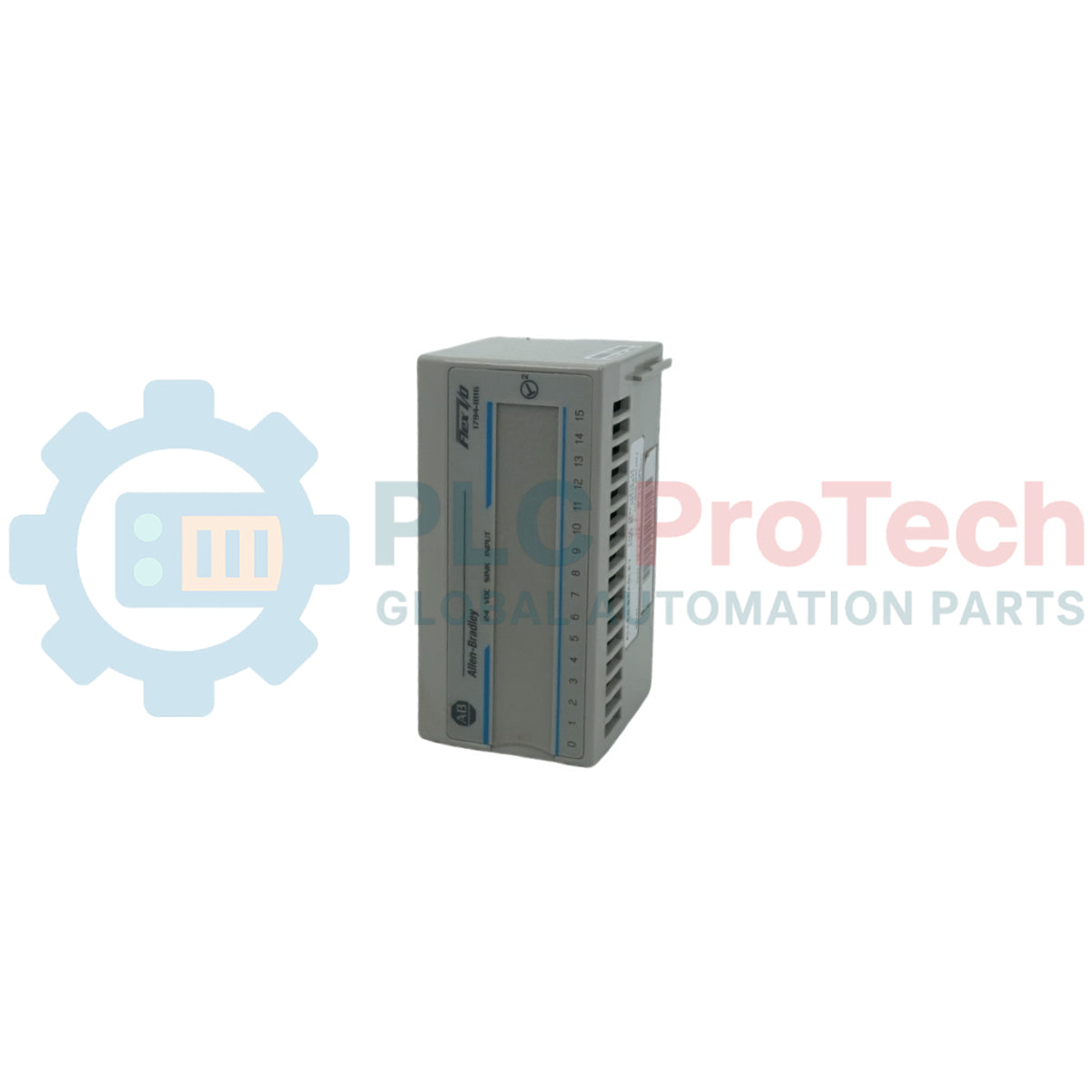

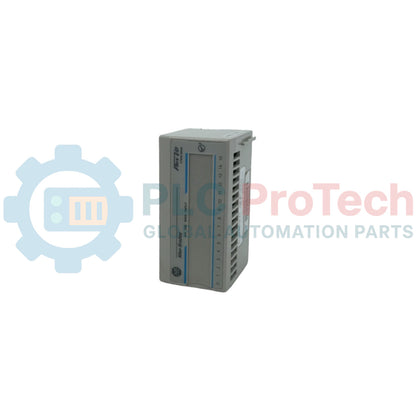

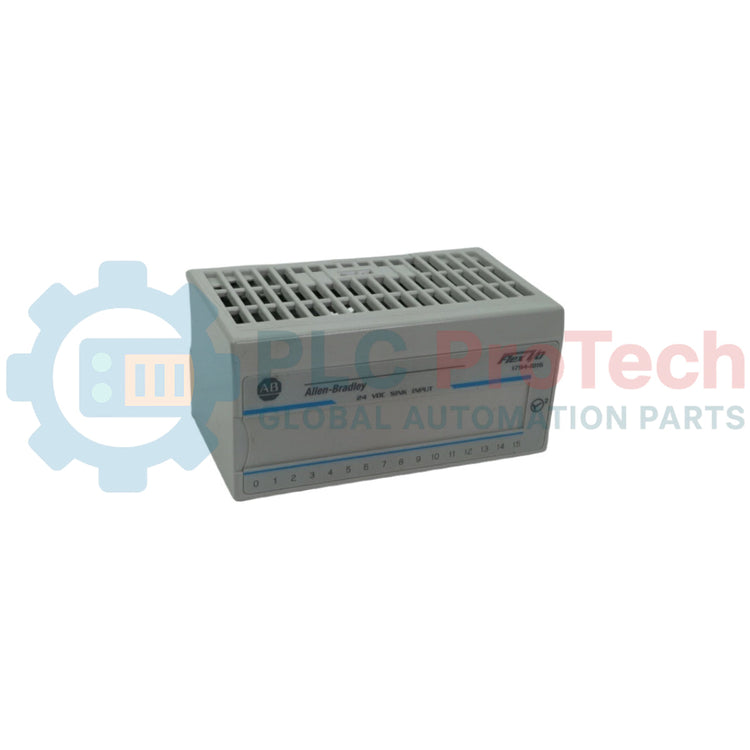

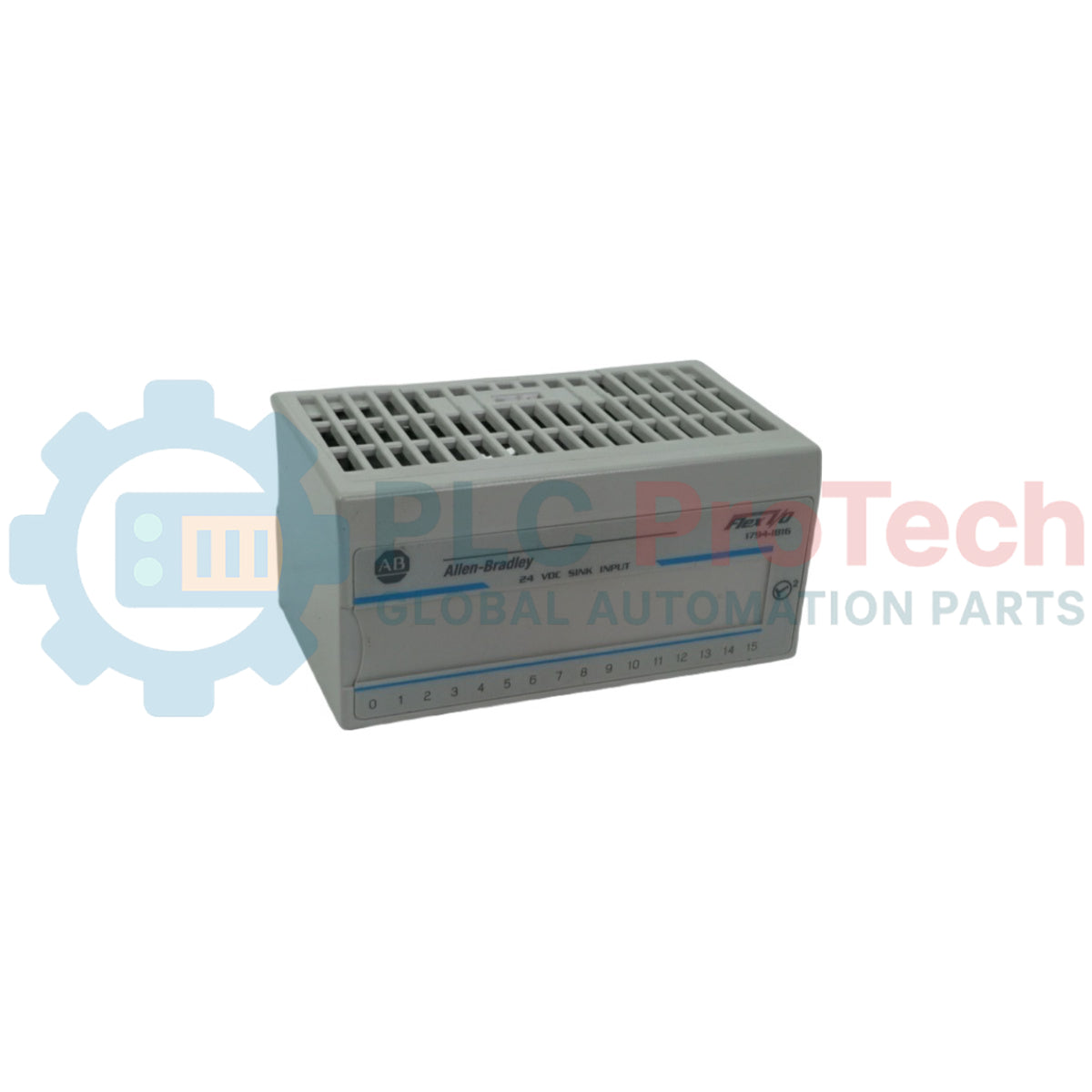

Allen-Bradley 1794-IB16 module d’entrée numérique à logique négative FLEX I/O

Description

Le 1794-IB16 est un composant matériel d’entrée TOR haute densité conçu pour le système de bornes réseau distribué FLEX I/O. Ce module fonctionne comme un processeur d’états binaires 24 V CC, traduisant les niveaux de tension électriques bruts provenant des capteurs physiques en bits de données logiques utilisés par un automate maître. Fonctionnant selon une configuration à logique négative, les circuits internes acheminent l’électricité des éléments de terrain à logique positive vers un nœud de retour centralisé, assurant une classification fiable des états dans les réseaux d’automatisation industrielle.

Équipé de seize canaux d’entrée non isolés, l’appareil augmente la densité d’installation dans les petites armoires de commande tout en réduisant l’encombrement global du matériel. Le 1794-IB16 assure le routage des données de signal sur de vastes réseaux en se reliant aux processeurs principaux par l’intermédiaire d’adaptateurs réseau FLEX I/O appropriés sur les bus système EtherNet/IP, ControlNet ou DeviceNet. Le module se monte directement sur des embases de bornes précâblées, permettant une connexion immédiate au bus et un déploiement rapide dans les systèmes d’emballage, les installations de tri à grande vitesse, l’automatisation des stations de pompage et les boucles de machines d’assemblage.

Fonctionnalités

• Seize canaux d’entrée TOR à logique négative permettant l’agrégation d’un grand nombre de capteurs de terrain.
• Plage nominale de fonctionnement de 24 V CC adaptée aux interrupteurs de proximité et dispositifs de fin de course industriels.
• Prise en charge du retrait et de l’insertion sous tension (RIUP), permettant le remplacement à chaud pendant que le bus est sous tension.
• Voyants à diodes électroluminescentes individuels sur le panneau avant, affichant en temps réel les états logiques de chaque point.
• Contraintes de temporisation des filtres numériques configurables pour filtrer les rebonds de contacts inductifs externes.

Applications

• Suivi par matrice de capteurs de proximité et boucles de positionnement des vérins pneumatiques.
• Entrées des stations de boutons-poussoirs et des ensembles d’interrupteurs sélecteurs des panneaux opérateur d’usine.
• Détection des bourrages sur les convoyeurs, interrupteurs d’alignement et capteurs de comptage.
• Interverrouillages de porte de l’enceinte de sécurité et journalisation des interrupteurs mécaniques de fin de course.

Spécifications techniques

Connexions/interfaces

Directives d’installation

Installation sur rail DIN

Accrochez les crochets de retenue supérieurs du boîtier du module arrière sur la bride du rail supérieur des rails DIN standard de 35 mm. Poussez vers le bas et faites pivoter la partie inférieure du boîtier vers l’intérieur jusqu’à ce que le mécanisme de verrouillage en acier intégré s’enclenche autour de la lèvre inférieure du rail.

Mise en place de la base à bornes

Alignez les rails de guidage physiques intégrés, situés sur la face inférieure du module opérationnel, avec les fentes de détrompage correspondantes de l’unité de base à bornes préinstallée. Faites glisser fermement le matériel dans la matrice de prises d’interface jusqu’à ce que les deux loquets latéraux s’enclenchent vers l’extérieur pour le verrouiller.

Câblage en configuration à sorties réceptrices

Raccordez directement les composants externes de type source aux points d’entrée 0 à 15. Faites passer le conducteur positif principal de distribution 24 V CC par le niveau d’alimentation correspondant du bornier de base afin de maintenir des profils de potentiel standard communs à tous les nœuds de capteurs connectés.

Blindage des câbles de l’armoire

Maintenez les lignes de signaux des capteurs basse tension séparées des conducteurs des moteurs à courant alternatif, des relais d’alimentation de commande actifs et des champs d’entraînement inductifs dans les conduits électriques communs afin d’éliminer la distorsion électromagnétique aérienne des signaux.

FAQ

Qu’implique la configuration du circuit à logique négative pour les capteurs de terrain ?

La configuration d’entrée à logique négative exige que tous les appareils connectés fonctionnent comme des composants fournissant du courant, en injectant une tension dans les points d’entrée.

Les canaux d’entrée individuels de cet appareil sont-ils isolés les uns des autres ?

Non, les seize points d’entrée distincts sont non isolés et utilisent une ligne de retour de signal commune partagée à l’intérieur du module électronique.

Un ingénieur en automatisation peut-il remplacer cet appareil en toute sécurité alors qu’il est sous tension ?

Oui, le matériel prend en charge le retrait et l’insertion sous tension, ce qui permet un remplacement à chaud sans désactiver l’ensemble des adaptateurs du bus.

Quelles variantes de bases de bornes sont compatibles avec ce bloc d’entrée spécifique ?

Le module est associé à des bases de bornes à plusieurs niveaux telles que les modèles 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K ou 1794-TBN.

Comment un opérateur peut-il stabiliser les oscillations haute fréquence des boucles à interrupteurs mécaniques ?

Les constantes de réponse du filtre d’entrée numérique peuvent être modifiées dans le logiciel de programmation d’ingénierie afin de supprimer les signaux d’entrée instables.

Quels paramètres correspondent à une condition fiable d’état désactivé ?

Un canal est considéré comme désactivé lorsque la tension descend en dessous de 5,0 V CC ou que les valeurs du courant de boucle entrant passent sous 1,5 mA.

Cet appareil nécessite-t-il une alimentation externe indépendante pour traiter les entrées ?

Oui, une boucle électrique externe nominale de 24 V CC doit être câblée directement dans l’infrastructure de la base de bornes afin d’alimenter les circuits électroniques de détection côté terrain.

Quelle fonction remplissent les indicateurs jaunes situés sur la face avant supérieure ?

Chaque voyant LED s’allume lorsque le point d’entrée correspondant détecte une tension indiquant un état actif.

Ce modèle spécifique peut-il accepter des entrées de tension en courant alternatif ?

Non, ce module traite exclusivement des paramètres de courant continu basse tension dans une plage de 10 V CC à 31,2 V CC.

Comment ce matériel transmet-il des blocs de données discrètes à un automate programmable industriel centralisé ?

L’unité transmet les bits de données des canaux via le fond de panier FlexBus local vers un adaptateur réseau, qui mappe les données dans des registres réseau.
