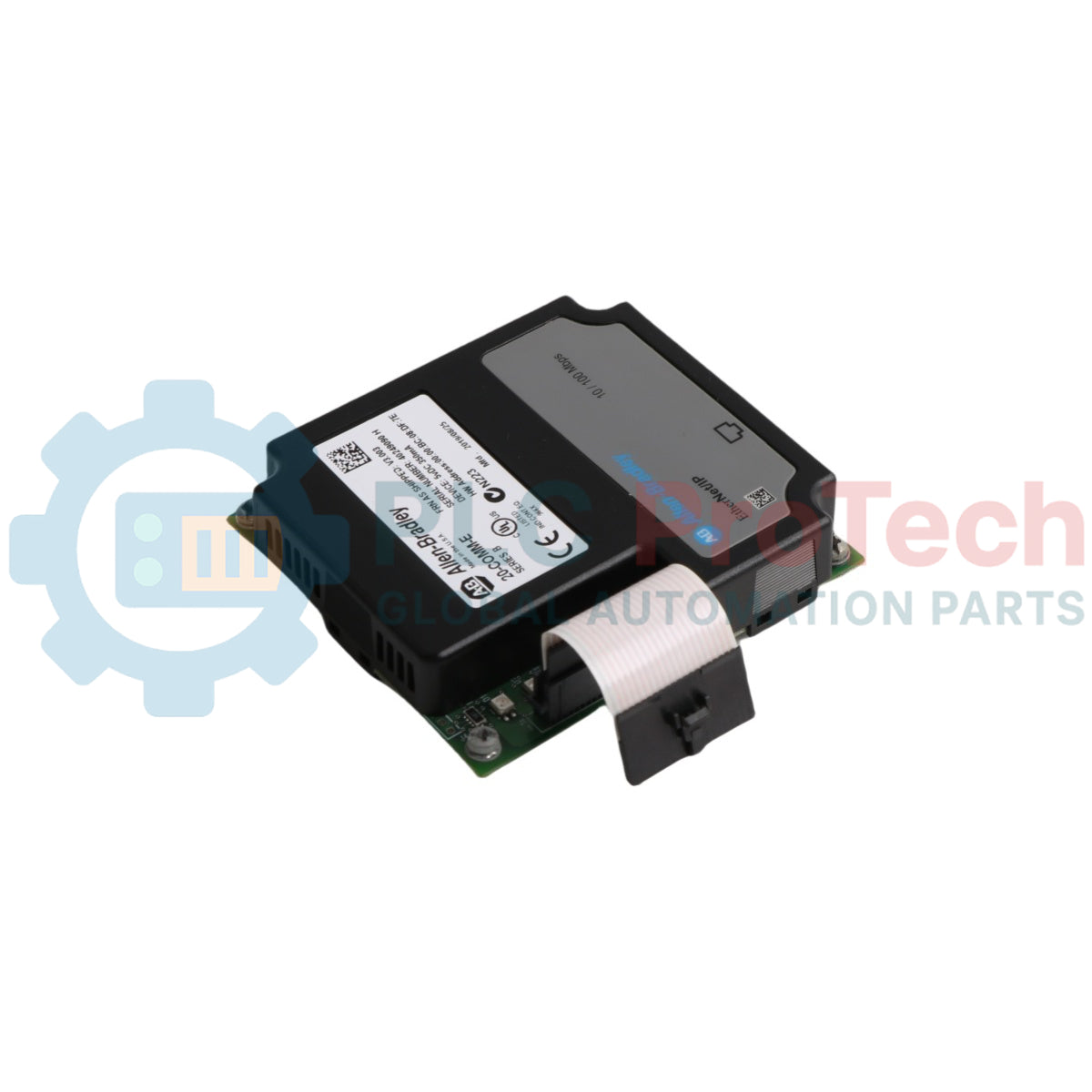

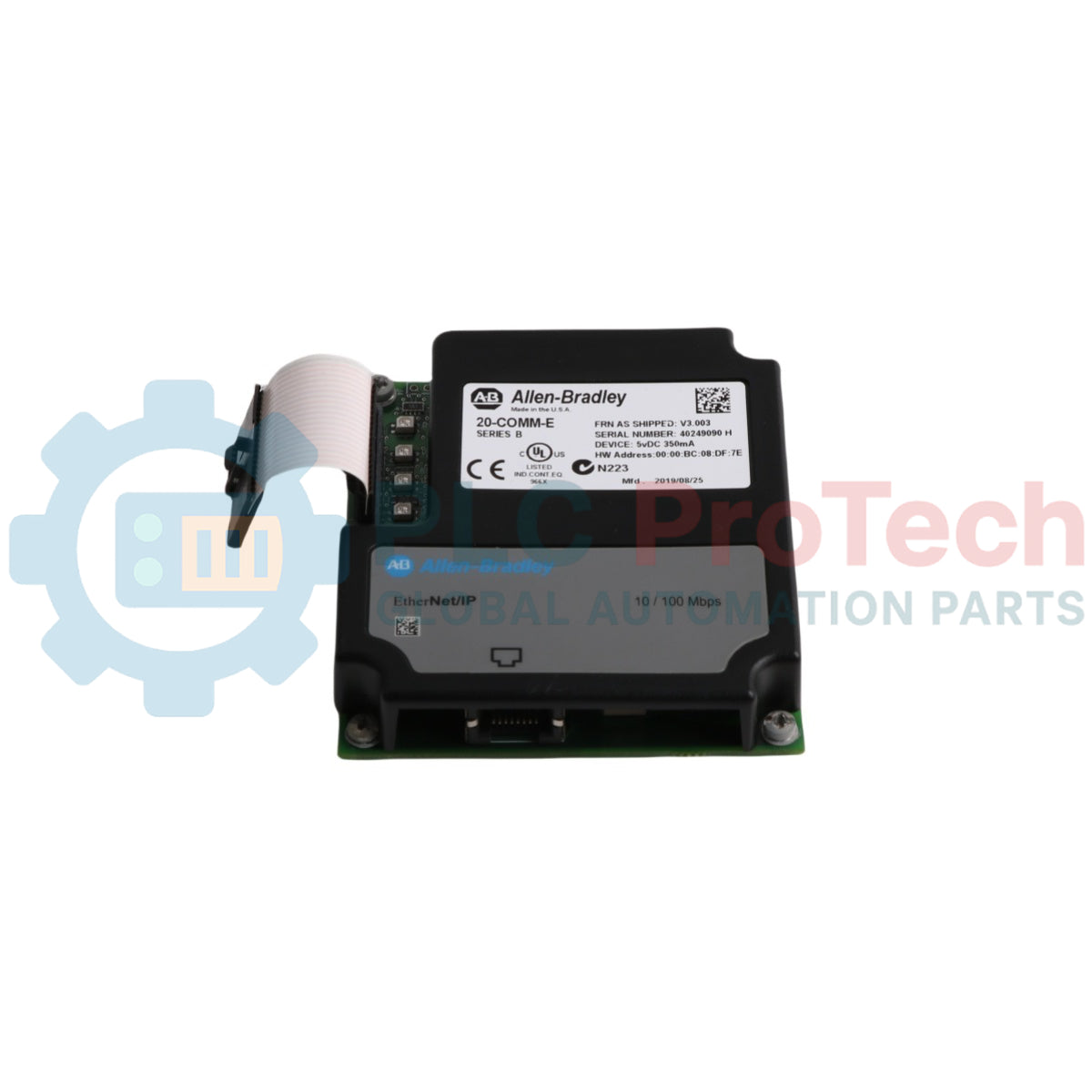

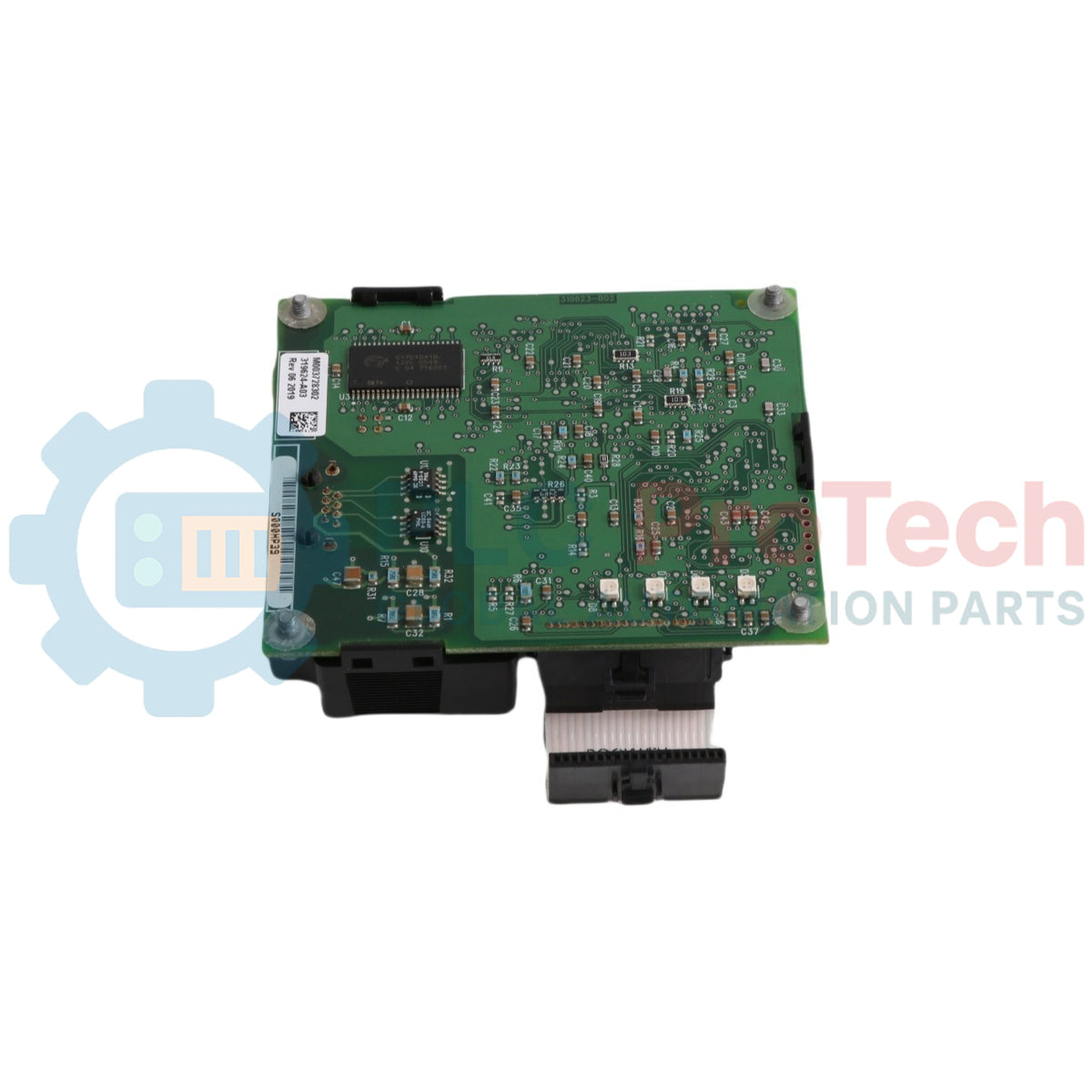

Adaptateur de communication EtherNet/IP Allen-Bradley 20-COMM-E PowerFlex

Présentation du produit

Le Allen-Bradley 20-COMM-E (20COMME) est un adaptateur de communication interne hautes performances conçu pour assurer une connectivité EtherNet/IP transparente aux variateurs CA PowerFlex de classe 7 et à d’autres équipements compatibles. Dans des environnements industriels complexes tels que les raffineries de pétrole, les usines automobiles et les grandes installations de production d’électricité, le 20-COMM-E agit comme une passerelle essentielle, permettant l’échange de données en temps réel et les fonctions de diagnostic à distance. En facilitant l’intégration haut débit avec les contrôleurs basés sur Logix, ce module réduit considérablement le temps de mise en service et minimise le risque d’immobilisation prolongée du système grâce à l’amélioration du signalement des défauts et de la configuration à distance.

Configuration technique (analyse approfondie)

L’architecture matérielle du 20-COMM-E est conçue pour assurer une communication haut débit en duplex intégral sur une infrastructure Ethernet standard. Elle prend en charge l’auto-détection 10/100 Mbit/s, garantissant la compatibilité avec différentes vitesses réseau sans intervention manuelle. Le module se connecte directement à l’interface DPI (Drive Peripheral Interface) interne du variateur, ce qui lui permet d’accéder à tous les paramètres du variateur, de surveiller son état en temps réel et d’exécuter des commandes de contrôle.

Ses principales fonctionnalités comprennent un serveur Web intégré, qui permet aux utilisateurs de consulter les informations du variateur et de configurer les paramètres réseau à l’aide d’un navigateur Web standard. L’adaptateur prend également en charge les modèles de données « Producteur/Consommateur », qui optimisent la bande passante réseau en permettant à plusieurs contrôleurs d’écouter la même diffusion de données provenant d’un seul variateur. Pour les systèmes d’automatisation avancés, il offre une prise en charge complète de la récupération des nœuds en défaut et de BootP/DHCP pour l’attribution automatique des adresses IP.

Caractéristiques techniques

FAQ techniques

Q1 : Quels variateurs Allen-Bradley sont compatibles avec l’adaptateur 20-COMM-E ?

R1 : Le 20-COMM-E est principalement conçu pour les variateurs PowerFlex de classe 7, notamment les PowerFlex 70, 700, 700H, 700S et 753/755 (via un support). Il est également compatible avec les contrôleurs de moteur intelligents SMC Flex et SMC-3.

Q2 : Comment réinitialiser le module à son adresse IP d’usine par défaut ?

R2 : Vous pouvez effectuer une réinitialisation d’usine en réglant les commutateurs rotatifs matériels (s’ils s’appliquent à votre version matérielle spécifique) ou en utilisant un outil tel que le serveur BOOTP/DHCP pour effacer la configuration actuelle. Vous pouvez également réinitialiser les paramètres via le HIM (module d’interface homme-machine) du variateur.

Q3 : Ce module prend-il en charge la topologie en anneau ?

R3 : Le 20-COMM-E standard est un équipement à port unique et ne prend pas nativement en charge la topologie Device Level Ring (DLR). Pour répondre aux exigences DLR, un adaptateur à deux ports tel que le 20-750-ENETR ou un répartiteur externe est généralement nécessaire.

Guide d’ingénierie et d’installation

• Intégrité de la connexion DPI : Assurez-vous que le câble en nappe reliant le 20-COMM-E au port DPI interne du variateur est correctement inséré et verrouillé. Une connexion desserrée peut provoquer des défauts intermittents « Perte du port DPI 5 » ou « Perte de communication », difficiles à diagnostiquer.

• Isolation du réseau : Pour les applications de mouvement hautes performances ou de commande précise, isolez le réseau des variateurs du réseau bureautique général de l’usine à l’aide d’un commutateur administrable ou d’un VLAN. Cela empêche les tempêtes de diffusion d’affecter les temps de réponse des variateurs.

• Mise à la terre et IEM : Assurez-vous que le câble Ethernet est de catégorie 5e ou supérieure et correctement blindé s’il est installé à proximité de conducteurs de moteur haute tension. Le châssis du variateur doit être relié à une barre de terre commune afin d’éviter que le bruit en mode commun ne perturbe le processeur de communication.

Avantages techniques

Le 20-COMM-E se distingue par sa grande robustesse dans les environnements fortement perturbés. Sa logique interne est renforcée contre les interférences électromagnétiques généralement générées par les circuits de commutation des variateurs de fréquence haute puissance. En outre, l’adaptateur prend en charge un micrologiciel pouvant être mis à jour par Flash, ce qui permet aux ingénieurs d’installer les derniers correctifs de sécurité et les améliorations de protocole sans remplacer le matériel. Cette longévité garantit que les installations PowerFlex existantes restent compatibles avec les normes EtherNet/IP modernes et les stratégies de données de l’Industrie 4.0.
