Vue d'ensemble de l'analyse des processus

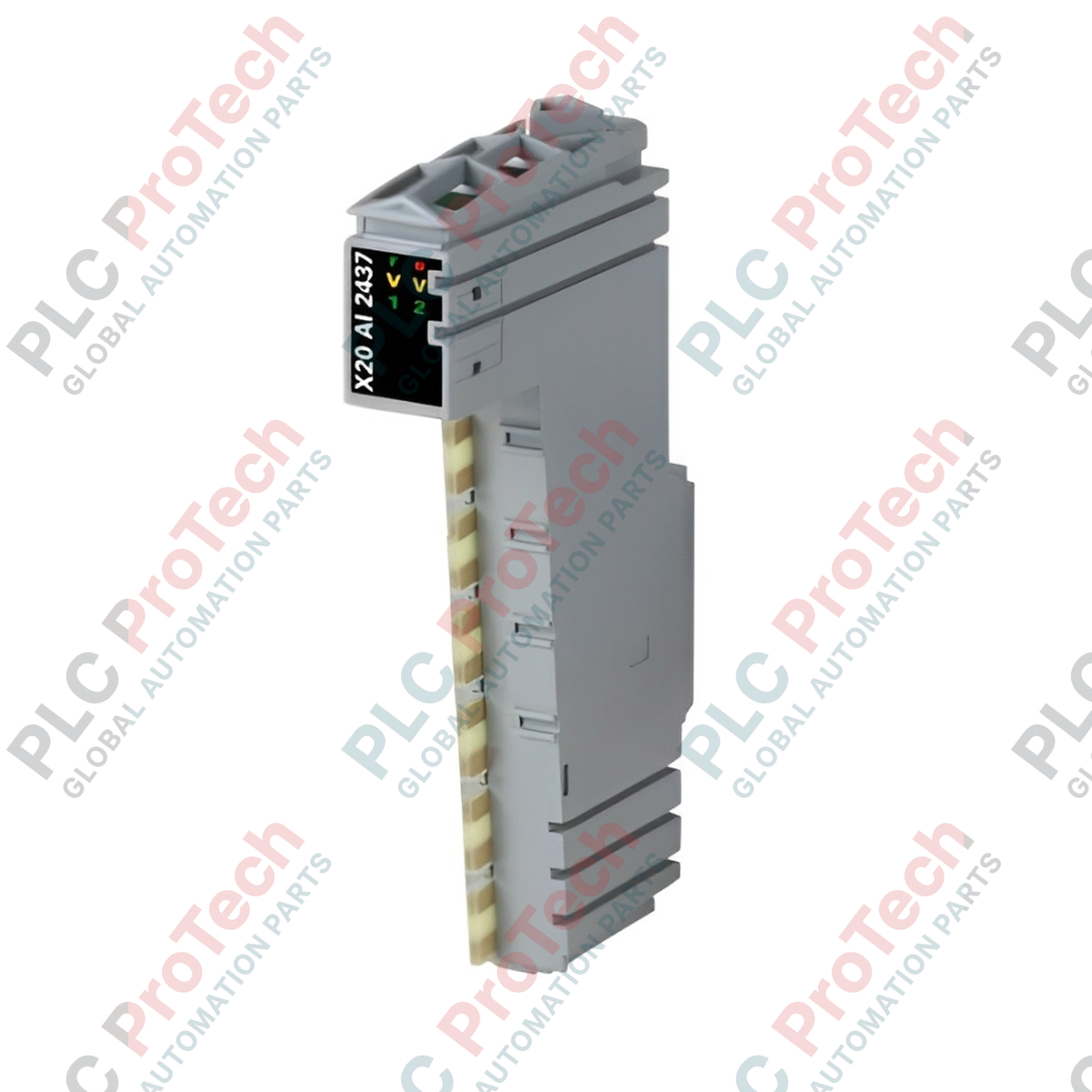

Le B&R X20AI2437 (X20AI2437) est un module d'entrée analogique isolé à 2 canaux de haute précision conçu spécialement pour l'environnement automatisé modulaire X20. Déployé dans des secteurs de processus à haute fiabilité tels que le raffinage du pétrole et du gaz, la fabrication chimique et les plateformes marines offshore lourdes, ce module interfère avec des instruments de processus critiques. En mesurant la télémétrie des transmetteurs avec une isolation galvanique par canal unique, l'unité garantit une haute immunité au bruit, élimine les interférences de boucle de masse et assure une disponibilité continue pour les applications critiques de contrôle en boucle fermée.
Convertisseurs et distribution d'alimentation des canaux
Cette carte analogique contient deux entrées différentielles pouvant être configurées indépendamment via logiciel pour gérer soit des boucles de courant de 4 à 20 mA, soit de 0 à 25 mA. Le système intègre une alimentation capteur embarquée, protégée contre les courts-circuits, pour chaque canal, fournissant une sortie stable de 25 VCC jusqu’à 30 mA pour alimenter les transmetteurs de terrain externes. Utilisant une résolution de convertisseur numérique de 15 bits avec un format de sortie INT standard, le module inclut la capacité de synchronisation microseconde B&R NetTime pour synchroniser l’acquisition des données analogiques directement avec les cycles de contrôle de mouvement à l’échelle du système.
Matrice de performance technique
| Paramètre principal |
Spécification fonctionnelle |
| Modèle |
X20AI2437 |
| Marque |
B&R Automation |
| Origine |
Autriche |
| Nombre d’entrées |
2 entrées analogiques différentielles |
| Plage de signal d’entrée |
4 à 20 mA ou 0 à 25 mA (sélectionnable par logiciel) |
| Conception d’isolation |
Barrières d’isolation véritable par canal unique |
| Résolution du convertisseur |
Conversion numérique 15 bits |
| Vitesse d’échantillonnage des données |
4,7 à 960 échantillons par seconde (ajustable) |
| Alimentation intégrée du transmetteur |
25 VCC (tolérance ±2 %), max. 30 mA par canal |
| Protection contre les surcharges |
Sortie protégée en continu contre les courts-circuits |
| Formatage de sortie brut |
Entier signé 16 bits (INT) |
| Tolérance atmosphérique |
5 à 95 % d’humidité relative (sans condensation) |
| Poids |
0,09 kg (net) / 2,0 kg (brut avec emballage) |
Maintenance industrielle et FAQ
Comment configurer le module pour changer la fréquence d’échantillonnage de 4,7 à 960 échantillons par seconde ?
Ouvrez l’interface physique de topologie matérielle dans B&R Automation Studio, sélectionnez l’emplacement cible X20AI2437, puis accédez à l’onglet de configuration des E/S. Modifier la fréquence de sortie des données ajuste directement le filtre numérique interne ; des fréquences d’échantillonnage plus basses augmentent le rejet global du bruit du signal, tandis que des fréquences plus élevées maximisent la rapidité de réponse aux transitoires.
Que se passe-t-il si un instrument de terrain externe développe un court-circuit direct ?
L’alimentation intégrée 25 VCC du transmetteur dispose d’un mécanisme électronique de protection contre les courts-circuits. En cas de surcharge, l’alimentation limite le courant à un maximum de 30 mA indéfiniment. Le canal affecté coupe sa boucle de mesure pour éviter d’endommager le matériel, tandis que le canal adjacent continue de fonctionner sans interruption.
Ce module nécessite-t-il des alimentations de boucle externes pour les transmetteurs standard à 2 fils ?
Non. Le X20AI2437 élimine le besoin de blocs d’alimentation auxiliaires en fournissant une alimentation indépendante isolée de 25 VCC directement sur le bornier pour chaque canal afin d’alimenter la boucle.
Mise en service sur le terrain et consignes de câblage
-
Connexions des bornes de signal différentiel : Connectez strictement les chemins de retour du signal aux bornes différentielles positives (+) et négatives (-) désignées. Pour utiliser l’alimentation de boucle intégrée, acheminer la sortie 25 VCC vers l’entrée positive du transmetteur, et retourner la boucle 4 à 20 mA vers la borne d’entrée positive du module.
-
Mise à la terre de l’écran et intégrité NetTime : Posez les câbles d’instrumentation en paires torsadées blindées haute densité. Pour garantir la précision microseconde de la fonction NetTime, mettez à la terre l’écran à la base du bornier en utilisant un attachement officiel de bus de blindage X20, assurant une mise à la terre basse impédance directement vers le sous-panneau du panneau de contrôle.
-
Prévention de la condensation dans les panneaux distants : Maintenez des conditions de fonctionnement standard avec une humidité relative comprise entre 5 et 95 % sans condensation. Si vous installez la baie dans des boîtiers de terrain distants exposés à des variations de température ambiante, installez des bandes chauffantes anti-condensation internes pour protéger les composants électroniques isolés de l’humidité.
