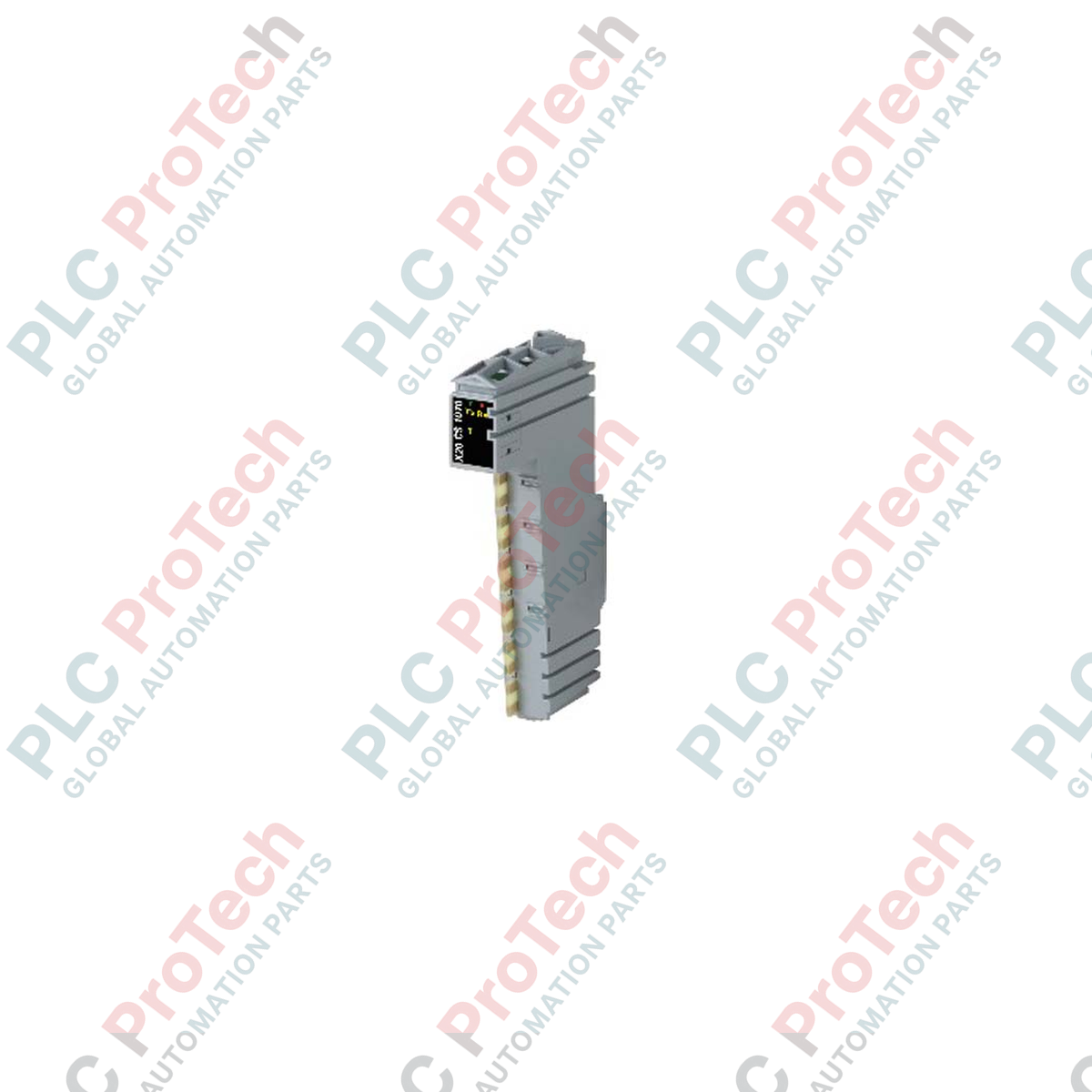

Module de communication CAN bus de la série X20 B&R X20CS1070

Présentation du produit

Le X20CS1070 (X20CS1070) est un module électronique de communication hautes performances de la gamme B&R X20 System , qui sert de passerelle dédiée pour l'intégration au bus CAN. Conçu pour assurer un échange de données déterministe dans les réseaux industriels complexes, ce module permet aux systèmes API X20 de s'interfacer de manière transparente avec des périphériques basés sur CAN, tels que des variateurs de fréquence (VFD), des capteurs spécialisés et des contrôleurs tiers. Prenant en charge des débits allant jusqu'à 1 Mbit/s, le X20CS1070 est essentiel pour la commande de mouvement à grande vitesse et la surveillance des processus en temps réel. Sa conception compacte de 12,5 mm, associée à des indicateurs de diagnostic intégrés et à une résistance de terminaison commutable par logiciel, garantit une installation simplifiée tout en maintenant un niveau maximal de stabilité du réseau.

Architecture réseau et logique de communication

Le X20CS1070 agit comme un pont de communication robuste, fournissant les couches physique et logique nécessaires à une mise en réseau CAN fiable dans des environnements fortement perturbés par les interférences électromagnétiques.

• Débit élevé : Prend en charge les débits de transmission CAN standard, des liaisons longue distance à faible débit jusqu'à un maximum de 1 Mbit/s pour la synchronisation locale à grande vitesse.

• Terminaison intégrée : Intègre une résistance de terminaison interne qui peut être activée par logiciel, ce qui évite d'utiliser des résistances externes à l'extrémité de la ligne de bus.

• Portée réseau étendue : Peut gérer des segments réseau d'une distance maximale de 1000 m (à des débits binaires réduits), ce qui le rend adapté aux installations de grande envergure sur site industriel.

• Diagnostic avancé : Quatre LED dédiées fournissent instantanément des informations sur le transfert de données, l'état de la résistance de terminaison, l' état de fonctionnement et l' état du module.

Caractéristiques techniques

FAQ techniques

Comment activer la résistance de terminaison interne du X20CS1070 ?

La résistance de terminaison est commandée par logiciel dans B&R Automation Studio. Dans la configuration matérielle du module, vous pouvez activer la résistance (« ON ») si le module est positionné à l'extrémité physique du segment de réseau CAN, afin de garantir l'intégrité du signal en empêchant les réflexions.

Quelle est l'importance du code d'identification 0x1FD1 ?

Le code d'identification 0x1FD1 est l'identifiant électronique unique du X20CS1070. Lorsque le système X20 effectue son autotest au démarrage (POST), le contrôleur de bus vérifie cet identifiant afin de s'assurer que le matériel physique correspond à la configuration du projet logiciel, évitant ainsi les incompatibilités de communication.

Puis-je utiliser le X20CS1070 pour des applications CANopen ?

Oui. Alors que le module gère les couches physique et liaison de données du bus CAN, les protocoles de niveau supérieur tels que CANopen sont pris en charge par les bibliothèques logicielles B&R. Le X20CS1070 fournit la base matérielle déterministe nécessaire à une fonctionnalité maître ou esclave CANopen robuste.

Guide d'ingénierie et d'installation sur site

• Câblage sur de longues distances : Pour les liaisons approchant la limite de 1000 m , utilisez un câble à paires torsadées de haute qualité d'une section d'au moins 0,5 mm carré. Veillez à réduire le débit de transmission dans Automation Studio afin de l'adapter à la longueur physique du câble (par exemple, 50 kbit/s pour 1000 m).

• Raccordement du bornier : Ce module électronique nécessite un bornier X20TB12 à 12 broches . Assurez-vous que le blindage du câble CAN est raccordé à la terre fonctionnelle (FE) au niveau du bornier afin de dériver les interférences haute fréquence.

• Bonnes pratiques de mise à la terre : Pour éviter les boucles de masse sur les longs segments CAN, veillez à assurer l'équipotentialité entre les différents nœuds du réseau. L'isolation interne du bus du système X20 contribue à cette protection, mais une terre de référence commune pour le transcepteur CAN est recommandée.

Avantages techniques

Le X20CS1070 est conçu pour maximiser la disponibilité des systèmes critiques. Le poids d'expédition de 4,0 kg (qui reflète l'emballage de protection volumineux) souligne la nature industrielle du matériel de communication B&R. La capacité du module à fournir un état en temps réel par le biais de LED - notamment la LED « Résistance de terminaison » - permet d'effectuer rapidement des contrôles visuels de la topologie du réseau sans ouvrir les outils de diagnostic logiciel. Sa large plage de températures de fonctionnement et sa protection IP20 lui permettent de fonctionner efficacement dans la chaleur et les vibrations courantes des armoires d'automatisation industrielle.
