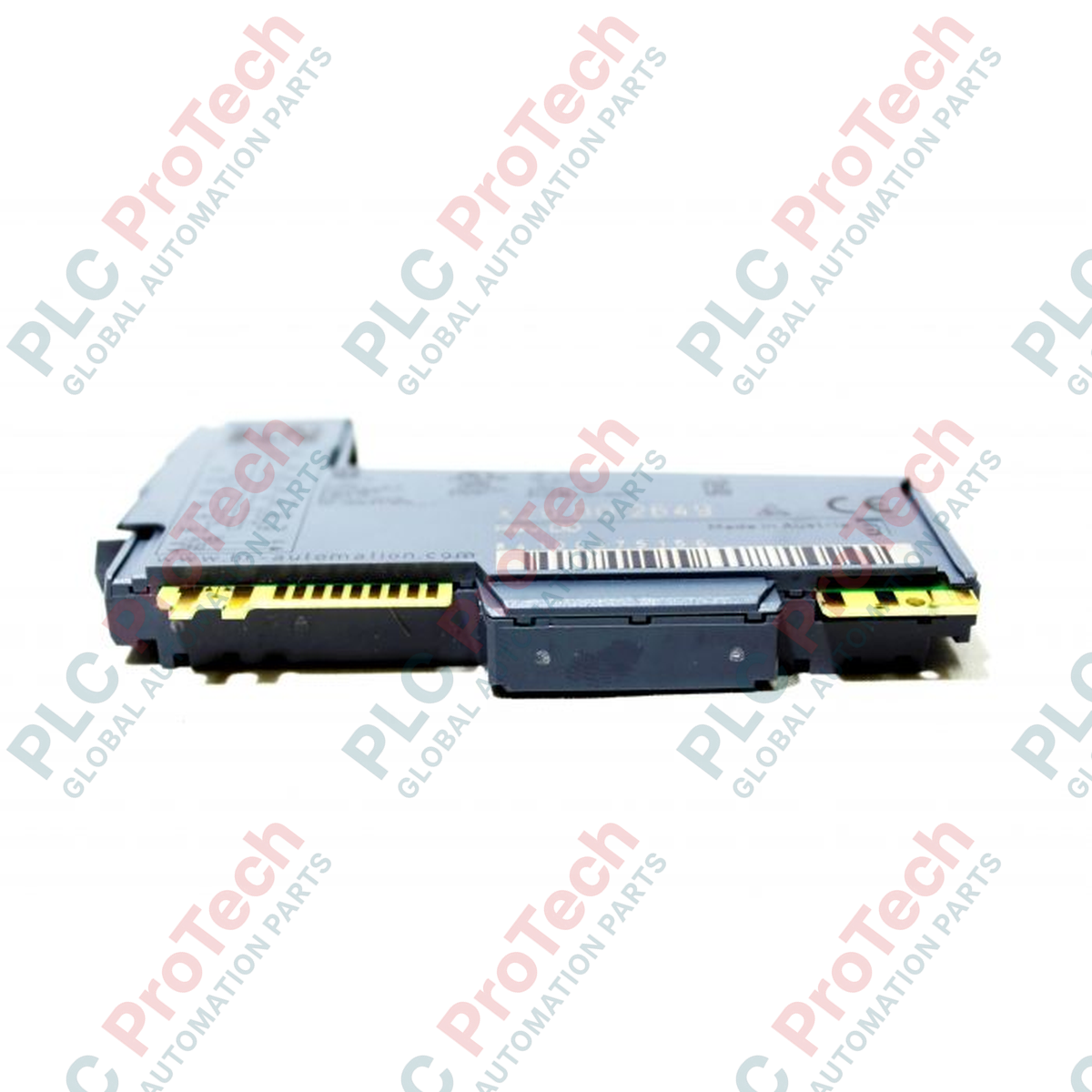

Module de sortie relais système X20 B&R X20DO2649

Aperçu technique et valeur pour l'usine

Le X20DO2649 (X20DO2649) fonctionne comme un bloc d'extension de sortie relais numérique très fiable dans la topologie de contrôle modulaire B&R X20. Conçu pour gérer l'isolation électrique entre la logique de traitement basse tension et les actionneurs de terrain lourds, ce module contrôle des canaux discrets dans les centrales électriques, les installations de traitement de l'eau et les lignes de traitement métallurgique. Il dispose de deux sorties relais indépendantes avec contacts à changement de contact, lui permettant de commuter des courants de charge jusqu'à 5 A à 230 VCA ou 30 VCC. Cette capacité élimine le besoin de relais d'interposition externes lors de la gestion de moteurs basse puissance, contacteurs, bobines de solénoïde ou ensembles d'indicateurs. L'isolation à canal unique coupe le transfert de bruit électrique à travers le fond de panier du système, assurant des temps de fonctionnement stables et réduisant les arrêts non planifiés causés par des défauts de boucle de terre.

Interface système et architecture fonctionnelle

Fonctionnant sous le code d'identification officiel B&R 0x20DA, le matériel se connecte directement au contrôleur local ou au nœud décentralisé via le bus de fond de panier X20, consommant une faible puissance interne de bus de 0,45 W. La conception principale met en avant une isolation électrique à double canal, offrant un chemin de circuit séparé pour chaque contact de commutation afin de gérer en toute sécurité des tensions mixtes ou des phases indépendantes sur un seul emplacement de module. Un groupe de LED de diagnostic physiques sur l'interface avant fournit des mises à jour de statut en temps réel, affichant l'état de commutation de sortie, la santé continue du module interne et les états de communication réseau. Le boîtier robuste s'installe sur des rails DIN standard aux côtés des modules de bus X20 standard et des blocs de bornes.

Spécifications techniques d'ingénierie

Questions opérationnelles courantes

Ce module peut-il commuter simultanément un mélange de signaux de commande 24 VDC et de charges secteur 230 VAC ?

Oui. Parce que les deux sorties relais disposent d’une isolation à canal unique, leurs lignes communes sont complètement séparées. Cette conception vous permet de faire fonctionner une boucle pilote 24 VDC sur le canal 1 tout en commutant une bobine de contacteur 230 VAC indépendante sur le canal 2 sans diaphonie électrique ni court-circuit.

Quelles précautions sont nécessaires lors de la commutation de charges très inductives comme les électrovannes ?

Les charges inductives génèrent des pics de FEM inverse haute tension lors des cycles d’ouverture des contacts, ce qui peut provoquer des arcs et réduire la durée de vie du relais. Vous devez placer un circuit snubber externe en parallèle avec la charge : utilisez une diode de roue libre pour les réseaux VDC ou un réseau snubber RC pour les lignes de commutation VAC.

Le module nécessite-t-il des réglages de configuration pour ajuster la tension d’alimentation interne des E/S ?

Non. Les contacts du relais sont sans tension et actionnés mécaniquement. La tension nominale de 30 VDC / 240 VAC définit les contraintes physiques des contacts. Le module commute toute tension appliquée dans les paramètres de zéro à 110 VDC ou zéro à 264 VAC sans modification logicielle.

Directives pour l’ingénierie terrain et la sécurité

• Suppression d’arc et protection des contacts : Lors de la commutation de bobines inductives au courant nominal maximal (5 A), ajoutez des composants de protection externes pour éviter le soudage des contacts. Pour les circuits AC inductifs, connectez un snubber résistance-condensateur (RC) adapté en parallèle direct avec la charge. Pour les circuits DC, utilisez une diode de roue libre à récupération rapide. Cette pratique minimise la migration de matière sur les contacts en alliage argent plaqué or, garantissant une fiabilité opérationnelle à long terme.

• Séparation du câblage et gestion du bruit dans l’armoire : Maintenez les lignes de charge AC haute tension séparées du câblage de communication DC basse tension à l’intérieur des goulottes. Éloignez les fils de sortie de contact 230 VAC du backplane X2X Link et des câbles de signal analogique voisins. Cette pratique de routage empêche le bruit électromagnétique de se coupler aux systèmes de mesure à haute sensibilité.
