Présentation du produit

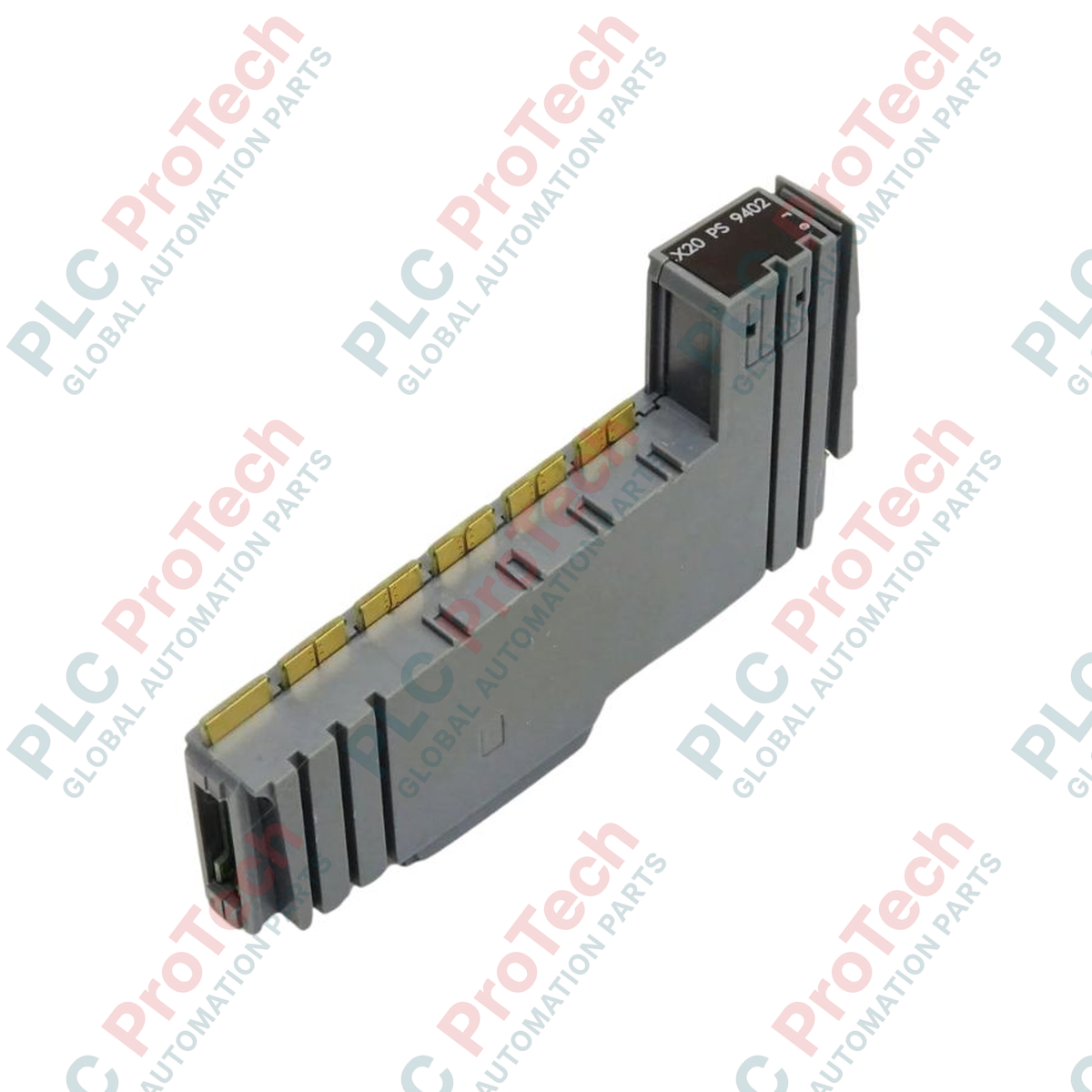

Le X20PS9402 (X20PS9402) est un module d'alimentation dédié 24 VDC conçu pour l'architecture du système B&R X20. Ce module assure une distribution d'énergie stable pour le contrôleur de bus, le réseau X2X Link et la pile de tranches d'E/S connectées. Conçu pour des environnements industriels à haute fiabilité — tels que les contrôleurs de lignes d'assemblage, les systèmes de suivi de convoyeurs et les îlots d'E/S distribués — il garantit une tension de fonctionnement constante même lorsque l'alimentation principale fluctue. En consolidant la gestion de l'alimentation pour le backplane d'E/S et le bus de communication, le X20PS9402 réduit la complexité du coffret et assure une intégrité de signal constante pour les processus automatisés à grande vitesse.
Configuration technique
Ce module est conçu pour l'efficacité et une protection robuste, servant de colonne vertébrale d'alimentation pour les stations d'E/S X20 localisées.
-
Distribution d'énergie intégrée : Gère les besoins en énergie du contrôleur de bus, du X2X Link et de l'électronique interne d'E/S dans un seul module compact.
-
Fonctions de protection : Équipé d'un fusible intégré non remplaçable et d'une protection contre l'inversion de polarité, le module est protégé contre les erreurs d'installation courantes et les défauts transitoires d'alimentation.
-
Performance : Maintient une sortie stable dans une plage de tension d'entrée de 24 VDC -15% / +20%, tamponnant efficacement les chutes ou surtensions localisées dans le réseau électrique de l'usine.
-
Compatibilité diagnostique : Conçu pour une intégration transparente avec les diagnostics du système X20, permettant au contrôleur maître de surveiller l'état de l'alimentation et d'éviter les arrêts système généralisés dus à des pannes d'alimentation localisées.
Spécifications techniques
| Attribut |
Spécifications |
| Modèle |
X20PS9402 |
| Marque |
B&R (Bernecker + Rainer) |
| Type de module |
Module d'alimentation 24 VDC |
| Tension d'entrée |
24 VDC (-15% / +20%) |
| Courant d'entrée max. |
0,7 A |
| Consommation électrique (X2X Link) |
1,64 W |
| Consommation électrique (E/S interne) |
0,6 W |
| Protection |
Fusible intégré / Protection contre l'inversion de polarité |
| Compatibilité système |
Système B&R X20 |
| Poids à l'expédition |
2 kg |
FAQ matériel industriel
Le fusible intégré doit-il être remplacé après un défaut ?
Non. Le fusible intégré dans le X20PS9402 est conçu pour une récupération automatique ou une protection localisée et ne peut pas être remplacé. Si le fusible a déclenché de façon permanente, le module a subi une défaillance interne importante ou un surcourant prolongé, nécessitant le remplacement complet de l’unité pour restaurer la sécurité du système.
Comment est mise en œuvre la protection contre l'inversion de polarité ?
Le module dispose d’un circuit interne qui empêche le passage du courant si les lignes d'entrée 24 VDC sont connectées à l’envers. Cela protège les composants internes sensibles et l’électronique du backplane contre des dommages immédiats lors de la phase de mise en service initiale.
Puis-je alimenter directement des modules de sortie à fort courant depuis cette alimentation ?
Bien que le X20PS9402 gère l’alimentation interne des E/S et du bus de communication, vérifiez que votre charge totale — y compris les modules de sortie à fort courant — ne dépasse pas le budget énergétique de votre configuration complète de nœud X20. Référez-vous toujours au calculateur d’alimentation B&R pour votre assemblage de rack spécifique afin d’assurer un équilibrage des charges.
Mise en service sur site et consignes de sécurité
Stabilité de la tension d'entrée
Le module supporte une plage d'entrée de 20,4 VDC à 28,8 VDC. Assurez-vous que votre alimentation est stabilisée et ne soit pas partagée avec des charges fortement inductives telles que de gros contacteurs ou démarreurs de moteurs, qui peuvent provoquer des pics de tension proches de la limite supérieure de la plage du module.
Installation et fixation sur backplane
Installez toujours le module sur un rail DIN mis à la terre pour garantir le bon fonctionnement du blindage interne. Lors du clipsage du module sur la base de bus, appliquez une pression ferme et uniforme. Si le module est lâche, les contacts d’alimentation peuvent présenter une résistance élevée, entraînant des chutes de tension intermittentes ou des réinitialisations système inattendues.
Terminaison des câbles
Utilisez des embouts appropriés pour tous les câbles d’entrée 24 VDC. Étant donné un courant de 0,7 A, des sections de câble standard (comme 0,75 mm² ou 1,0 mm²) sont généralement suffisantes, à condition qu’elles soient adaptées à l’environnement. Veillez à serrer les vis de bornier selon les spécifications d’usine pour éviter un échauffement des contacts dans le temps.
