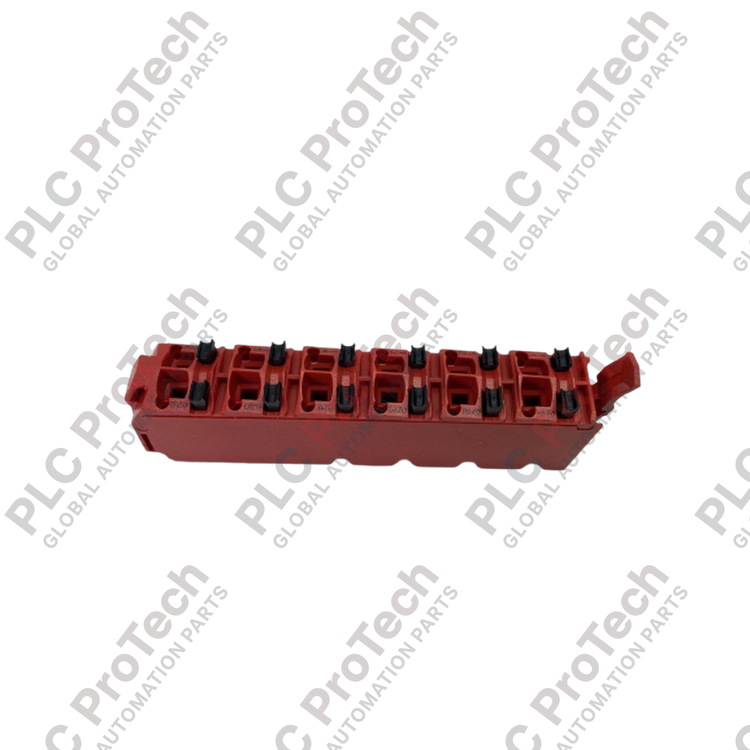

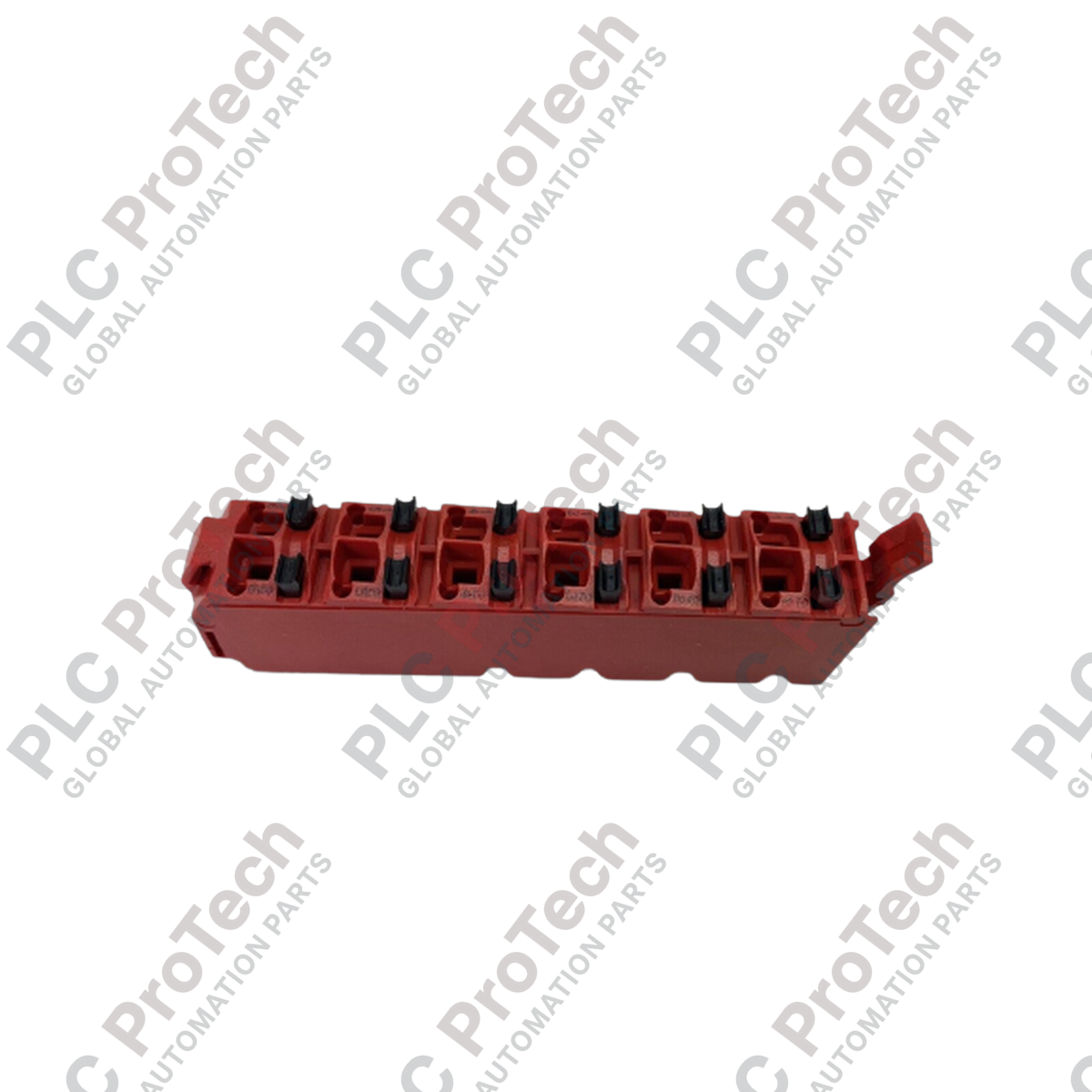

Bornier 12 broches du système X20 B&R X20TB32

Présentation du produit

Le X20TB32 (X20TB32) est un bornier haute performance à 12 broches, spécialement conçu pour le système d’E/S B&R X20. Conçu pour offrir une efficacité maximale et accélérer la maintenance, ce bornier intègre une technologie avancée « push-in », permettant un câblage sans outil qui réduit considérablement le temps d’assemblage dans les armoires de commande à forte densité. Dans des secteurs tels que la fabrication automobile, la logistique automatisée et le conditionnement pharmaceutique, le X20TB32 fournit un point de connexion sécurisé et résistant aux vibrations pour les signaux de terrain et la distribution électrique. Son mécanisme intégré de déverrouillage actionné par levier et ses points d’accès dédiés pour les tests en font un choix privilégié pour les ingénieurs qui cherchent à réduire les temps d’arrêt et à garantir l’intégrité du câblage à long terme dans les architectures d’automatisation critiques.

Configuration technique

Le X20TB32 est conçu avec 12 points de raccordement distincts, chacun optimisé pour une interconnexion rapide avec les modules d’E/S de la série X20. Le matériel utilise des contacts à ressort haute qualité qui maintiennent une pression constante sur le conducteur, empêchant tout desserrage dû aux cycles thermiques ou aux vibrations mécaniques. Le bornier intègre un codage 240 V afin d’empêcher l’insertion accidentelle de modules basse tension dans des emplacements de bornes haute tension, garantissant ainsi la sécurité du matériel. Pour un diagnostic rapide, chaque borne dispose d’un point d’accès de test standardisé compatible avec les sondes de multimètres classiques. Le boîtier extérieur est conçu pour recevoir des étiquettes en texte brut, permettant d’identifier clairement chaque canal d’E/S, ce qui est essentiel pour assurer une maintenance sans erreur et faire évoluer le système.

Spécifications techniques

FAQ techniques

Le X20TB32 nécessite-t-il des outils spécialisés pour l’insertion des fils ?

Non. Le X20TB32 utilise la technologie push-in. Les conducteurs rigides ou les fils souples munis d’embouts peuvent être insérés directement sans outil. Pour retirer les fils ou insérer des fils toronnés sans embouts, il suffit d’utiliser le levier orange intégré afin d’ouvrir la pince à ressort.

Comment fonctionne le codage 240 V ?

Le bornier comporte des éléments de codage mécanique. Cela garantit que seul un module X20 prévu pour la tension et la configuration de broches correspondantes peut être enfiché dans le X20TB32, empêchant ainsi efficacement les erreurs de « tension croisée » susceptibles de détruire les composants électroniques basse tension.

Puis-je étiqueter individuellement les broches de ce bornier ?

Oui. Le X20TB32 est conçu pour recevoir des bandes d’étiquettes permettant d’identifier chaque borne en texte brut. Cette fonction est essentielle pour les stations d’E/S complexes où des dizaines de signaux similaires, comme des entrées 24 V, doivent être distingués lors du dépannage.

Les points d’accès pour test peuvent-ils être utilisés lorsque le système est sous tension ?

Les points d’accès pour test sont conçus pour des sondes industrielles standard. Bien qu’ils permettent de mesurer la tension et les signaux sous tension, tous les protocoles de sécurité électrique habituels doivent être respectés. La conception permet de sonder le circuit sans débrancher le fil ni interrompre le signal.

Guide d’ingénierie et d’installation

• Normes de câblage et embouts : Bien que la technologie push-in soit compatible avec les fils rigides, il est recommandé, pour une fiabilité maximale dans les environnements industriels soumis aux mouvements, d’utiliser des conducteurs souples munis d’embouts isolés (sections de 0,08 à 1,5 mm²). Veillez à ce que la longueur de dénudage corresponde à la gaine de l’embout afin de garantir une connexion étanche aux gaz dans la borne à ressort.

• Alignement du module : Lors de la fixation du X20TB32 à un module de bus X20, assurez-vous que le bornier est complètement en place avant de le basculer en position verrouillée. Un « clic » net indique que les contacts internes se sont engagés dans les broches du module électronique. Ne forcez jamais le bornier si vous rencontrez une résistance, car cela peut indiquer une incompatibilité de codage.

• Réduction de tension et gestion des câbles : Bien que la technologie à ressort soit très résistante aux vibrations, il est recommandé de prévoir une réduction de tension externe pour le faisceau de câbles. Cela empêche le poids des câbles d’exercer une force axiale sur les bornes et garantit que le codage 240 V ainsi que le verrouillage mécanique restent sécurisés pendant toute la durée de vie de l’équipement.
