Module d'entrée analogique 4 canaux B&R X67AI1323 série X67

Présentation du produit

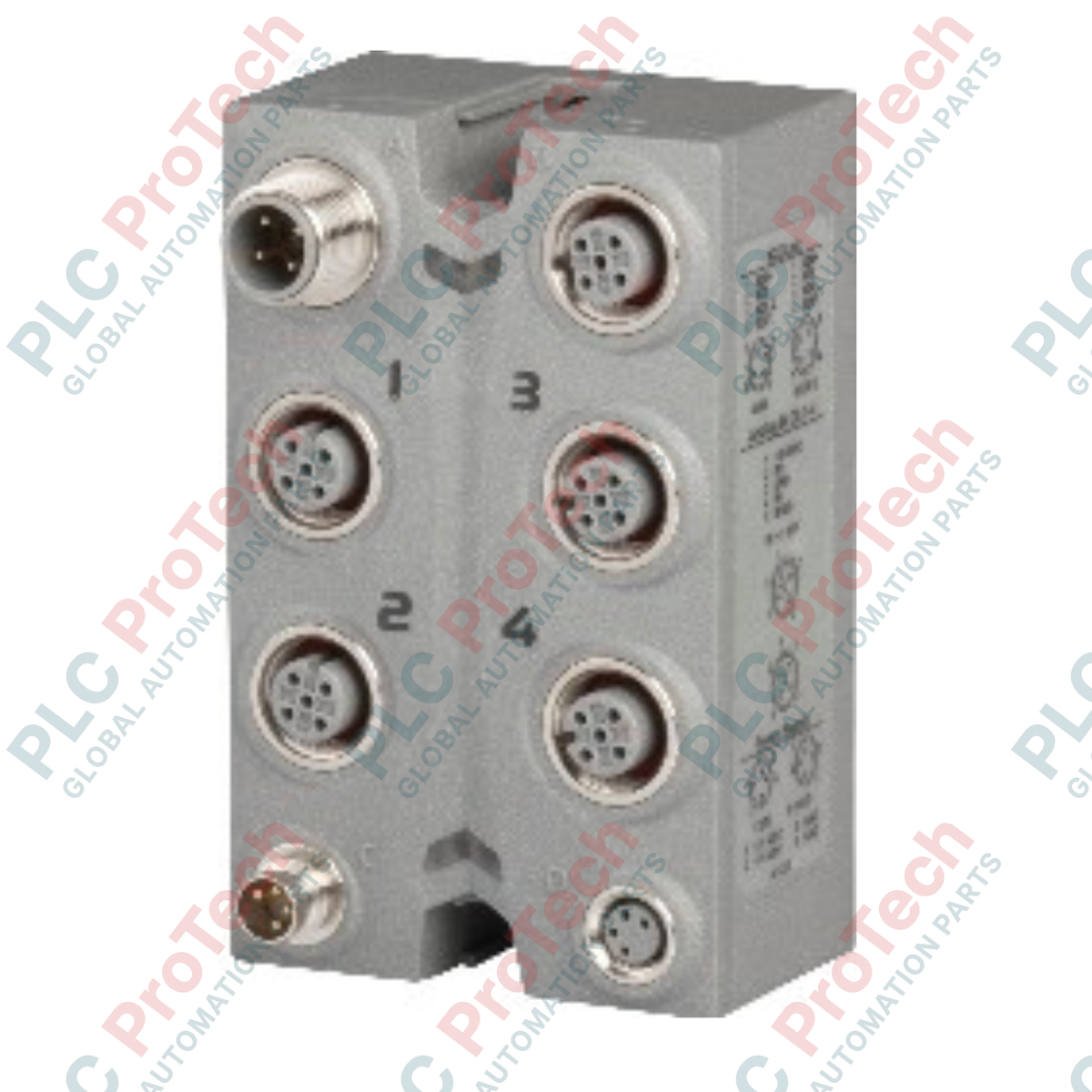

Le X67AI1323 (X67AI1323) est un module d'entrée analogique renforcé du système B&R X67, conçu pour l'acquisition de données haute précision dans des environnements d'automatisation décentralisés. Doté de 4 entrées analogiques, ce module est optimisé pour les signaux industriels standards de courant, supportant les plages de 0 à 20 mA et de 4 à 20 mA. Conçu pour éliminer le besoin d'armoires de contrôle protectrices (indice de protection IP67), il est idéal pour la surveillance des processus en extérieur ou dans des environnements de lavage, tels que le traitement des eaux usées, l'exploration pétrolière et gazière, ainsi que la production alimentaire. Le X67AI1323 assure une intégrité supérieure du signal et une résilience du système grâce à une protection intégrée contre les courts-circuits et une large plage de températures de fonctionnement, facilitant le retour d'information en temps réel des capteurs de pression, de débit et de niveau situés directement au niveau du terrain.

Configuration technique

L'architecture du X67AI1323 met l'accent sur une gestion robuste de l'alimentation et la protection des capteurs. Il fonctionne sous une alimentation nominale de 24 VDC avec une large plage de tension admissible de 18 à 30 VDC. Une caractéristique remarquable est l'alimentation intégrée des capteurs capable de fournir jusqu'à 12 W, ce qui simplifie le câblage sur le terrain en alimentant directement les capteurs connectés via le module. Le circuit comprend un mécanisme intelligent de protection contre les courts-circuits qui limite le courant total à 0,5 A. En cas de défaut à 500 mA, le module gère une chute de tension contrôlée (max. 2 VDC), garantissant que le reste du segment E/S reste opérationnel tout en protégeant le canal défaillant spécifique.

Caractéristiques techniques

FAQ techniques

Le X67AI1323 supporte-t-il les configurations de capteurs 2 fils ou 3 fils ?

Le module est conçu pour supporter diverses configurations de boucle de courant. Avec son alimentation intégrée fournissant jusqu'à 12 W, il est particulièrement efficace pour alimenter des transmetteurs 2 fils où le signal et l'alimentation partagent la même paire de fils.

Que se passe-t-il si un câble de capteur est en court-circuit sur le terrain ?

Le module est entièrement protégé contre les courts-circuits. En cas de court-circuit à 500 mA, la logique de protection interne induit une chute de tension maximale de 2 VDC pour stabiliser le système. La diagnostic intégrée signale un état de défaut au contrôleur, tandis que le matériel empêche tout dommage aux pistes internes du module.

Comment le module fonctionne-t-il dans des environnements très froids ?

Le X67AI1323 est conçu pour fonctionner jusqu'à -25 °C et peut être stocké jusqu'à -40 °C. Cela le rend adapté aux installations industrielles non chauffées ou aux boîtiers extérieurs dans des climats tempérés et subarctiques, à condition qu'il soit monté conformément aux directives d'installation B&R.

Guide d'ingénierie et d'installation

• Précision de la boucle de courant : Lors de l'utilisation de la plage 4 à 20 mA, assurez-vous que l'impédance de charge maximale du capteur est compatible avec la tension de sortie du module (tension d'alimentation moins la chute de protection). Pour des exigences de haute précision, utilisez des câbles M12 blindés afin de minimiser les interférences EMI sur le signal analogique, en reliant la masse du blindage uniquement au point de terre fonctionnel désigné du module.

• Gestion thermique de l'alimentation des capteurs : Bien que le module puisse fournir jusqu'à 12 W aux capteurs externes, cela contribue à la dissipation thermique interne. Si le module fonctionne à la limite supérieure de sa plage de température (60 °C), assurez-vous qu'il y a un flux d'air adéquat autour du boîtier pour éviter une réduction de la précision de mesure due à la chaleur.

• Sécurisation des connexions M12 : Pour maintenir la classification IP67 et assurer un contact électrique constant pour les signaux analogiques sensibles, utilisez une clé dynamométrique calibrée pour serrer les connecteurs M12 à 0,6 Nm. Un serrage insuffisant peut entraîner une infiltration d'humidité, provoquant des valeurs analogiques instables ou des boucles de masse.
