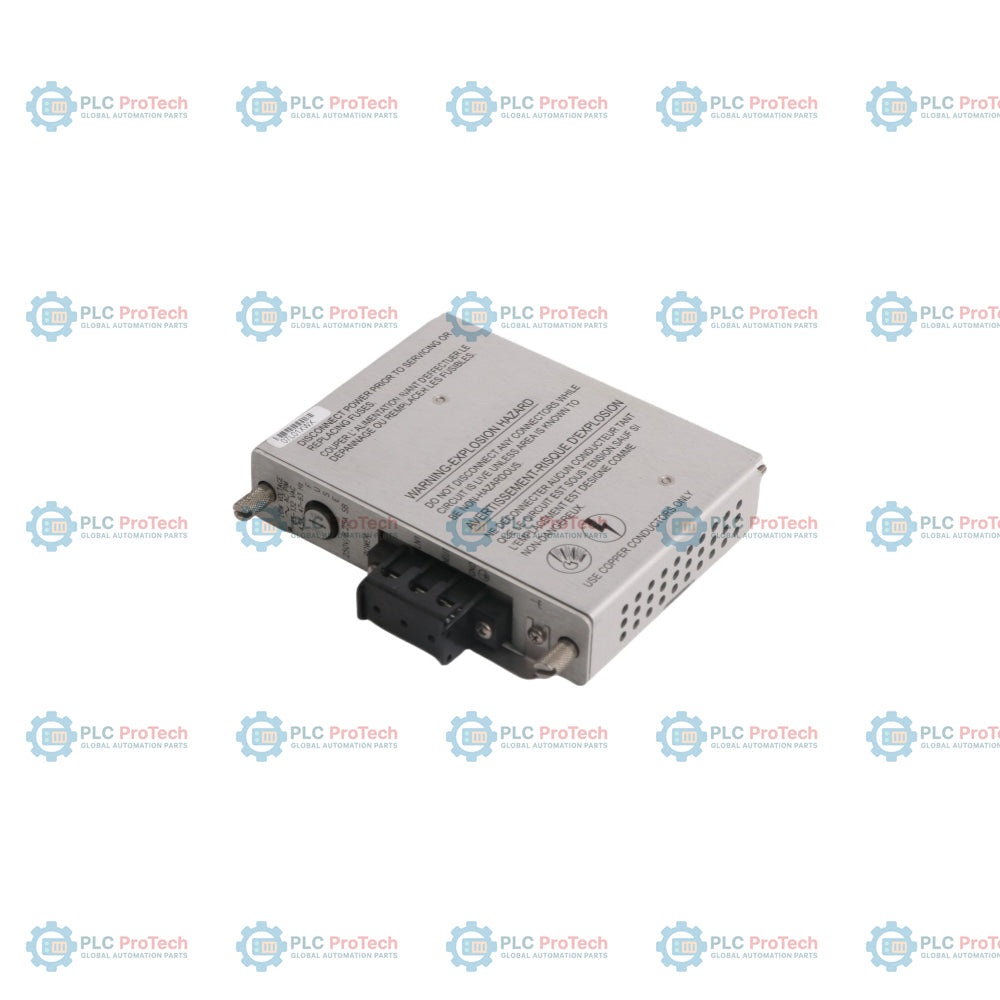

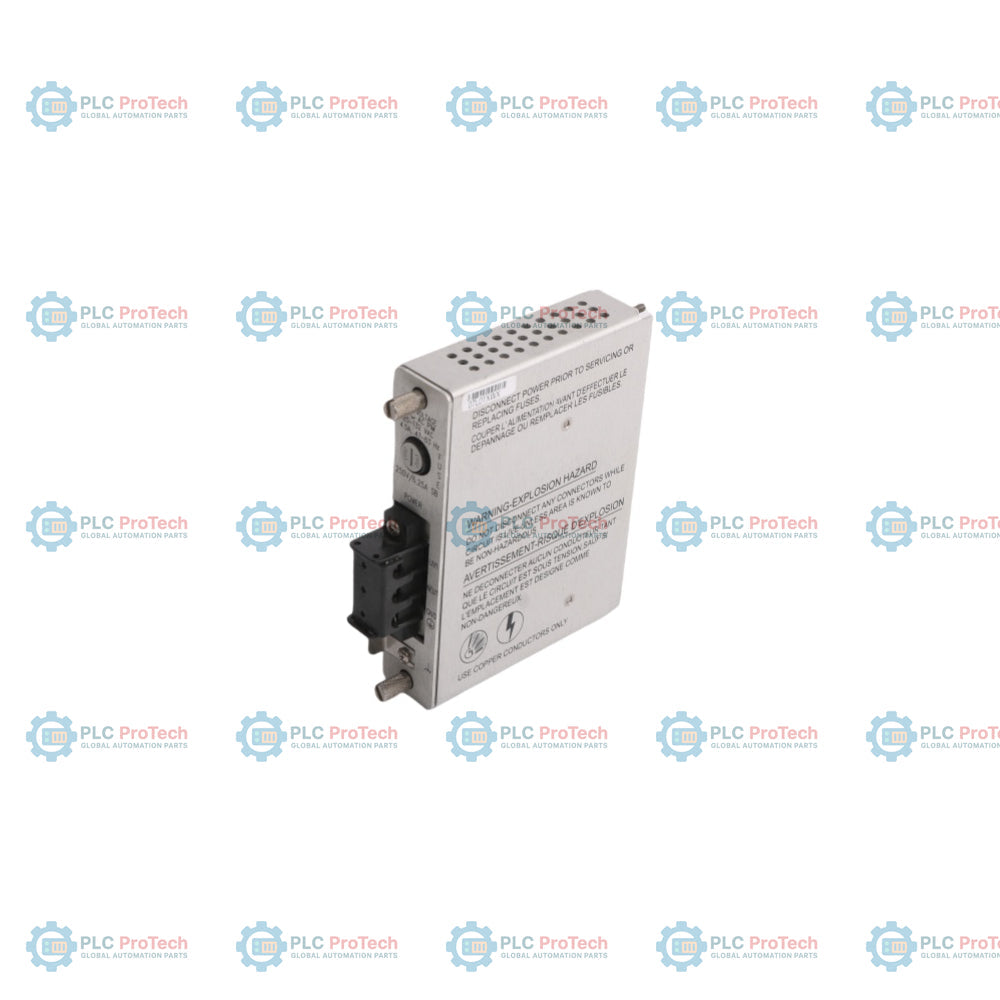

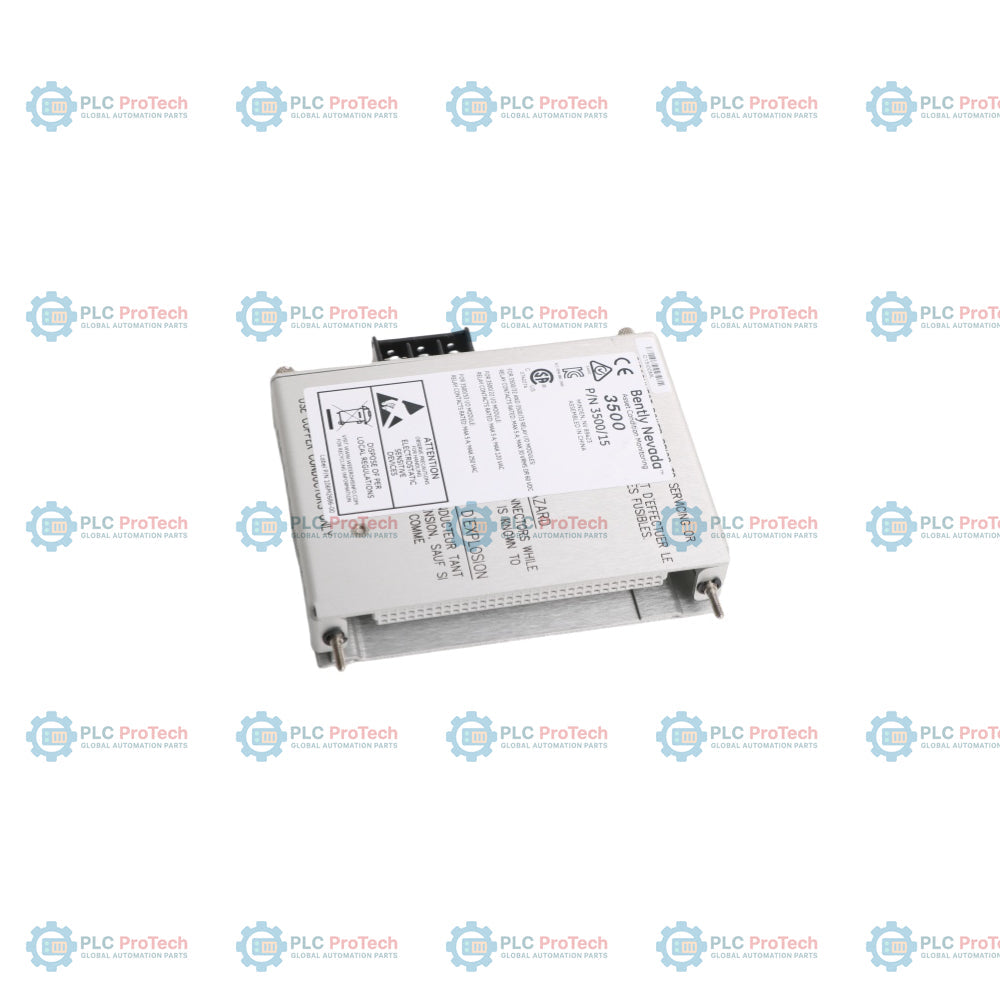

Bently Nevada 125840-02 3500/15 Module d’entrée d’alimentation CA basse tension

Description

Le Bently Nevada 125840-02 est un module d’entrée d’alimentation CA basse tension conçu pour recevoir une alimentation secteur CA basse tension externe et s’interfacer directement avec le module d’alimentation CA 3500/15 du système de protection des machines 3500. Fonctionnant comme un module à mi-hauteur installé dans l’emplacement arrière spécial, directement derrière le module d’alimentation installé à l’avant qui lui est associé, le 125840-02 reçoit la tension secteur, l’achemine à travers un fusible de remplacement intégré, puis transmet l’alimentation conditionnée au système de rack 3500. Il prend en charge une entrée nominale de 110 Vca, avec une plage de fonctionnement de 85 à 132 Vca efficaces (et de 85 à 125 Vca efficaces pour les révisions du PIM antérieures à la révision R associées à des modules d’alimentation CA antérieurs à la révision M), afin d’alimenter un rack complet sans nécessiter de charge minimale du rack.

Caractéristiques

• Montage spécial du module arrière à mi-hauteur, positionné directement derrière le module d’alimentation avant associé
• Protection par fusible intégrée utilisant le fusible de remplacement numéro de pièce 01720025
• Accepte une tension d’entrée nominale de 110 Vca, avec une plage de fonctionnement de 85 à 132 Vca efficaces
• Accepte une fréquence de ligne d’entrée de 47 à 63 Hz
• Prend en charge une configuration d’alimentation principale ou redondante dans les emplacements désignés du côté gauche du rack

Applications

• Interface d’entrée d’alimentation pour les systèmes de protection des machines de la série Bently Nevada 3500
• Connexion au réseau d’alimentation CA basse tension pour les modules d’alimentation CA 3500/15
• Installations de surveillance de l’état des machines tournantes et des turbomachines nécessitant une alimentation de terrain de 110 Vca

Informations de commande

Spécifications techniques

Connexions/interfaces

Consignes d’installation

• Installez le module dans l’emplacement arrière spécial demi-hauteur situé directement derrière le module d’alimentation frontal 3500/15 associé.
• Fixez le câblage d’entrée de terrain aux bornes à vis désignées LN1, LN2/NEUT et GND sur la barrette de bornes arrière.
• Vérifiez que la tension de terrain est hors tension avant d’installer ou de retirer le câblage d’entrée et le bornier.
• Veillez à insérer correctement le fusible de remplacement 01720025 spécifié dans le porte-fusible du PIM.

Conformité et certifications

• Normes CEM : EN 61000-6-2 (Immunité pour les environnements industriels), EN 61000-6-4 (Émissions pour les environnements industriels)
• Directive CEM : Directive 2014/30/UE de la Communauté européenne
• Norme de sécurité électrique : EN 61010-1
• Directive basse tension : Directive 2014/35/UE de la Communauté européenne
• CSA / NRTL/C (Option d’homologation 01) : Classe I, Division 2, Groupes A, B, C, D ; Classe I, Zone 2 ; Ex nC [L] IIC T4 Gc / AEx nC IIC T4 Gc (T4 à Ta = -20 degC à +65 degC)
• ATEX / IECEx (Option d’homologation 02) : II 3 G, Ex nA nC ic IIC T4 Gc (T4 à Ta = -20 degC à +65 degC)
