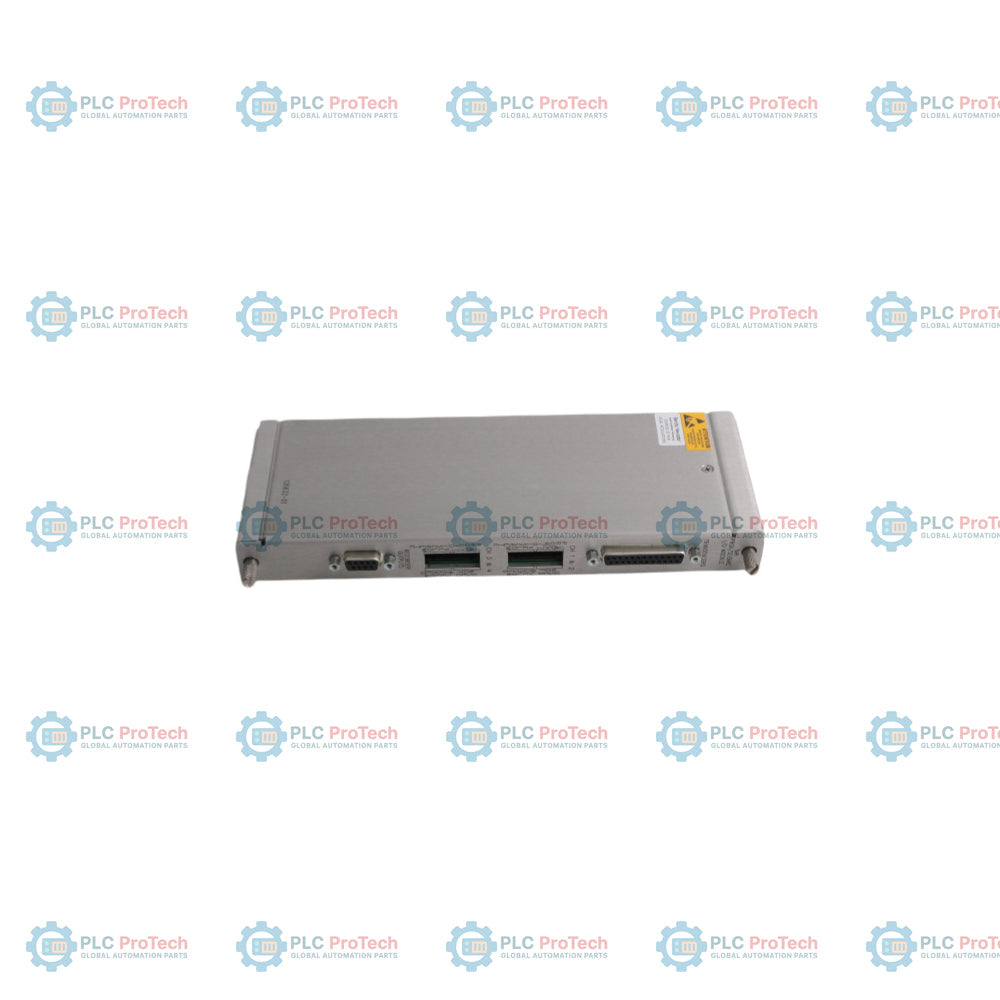

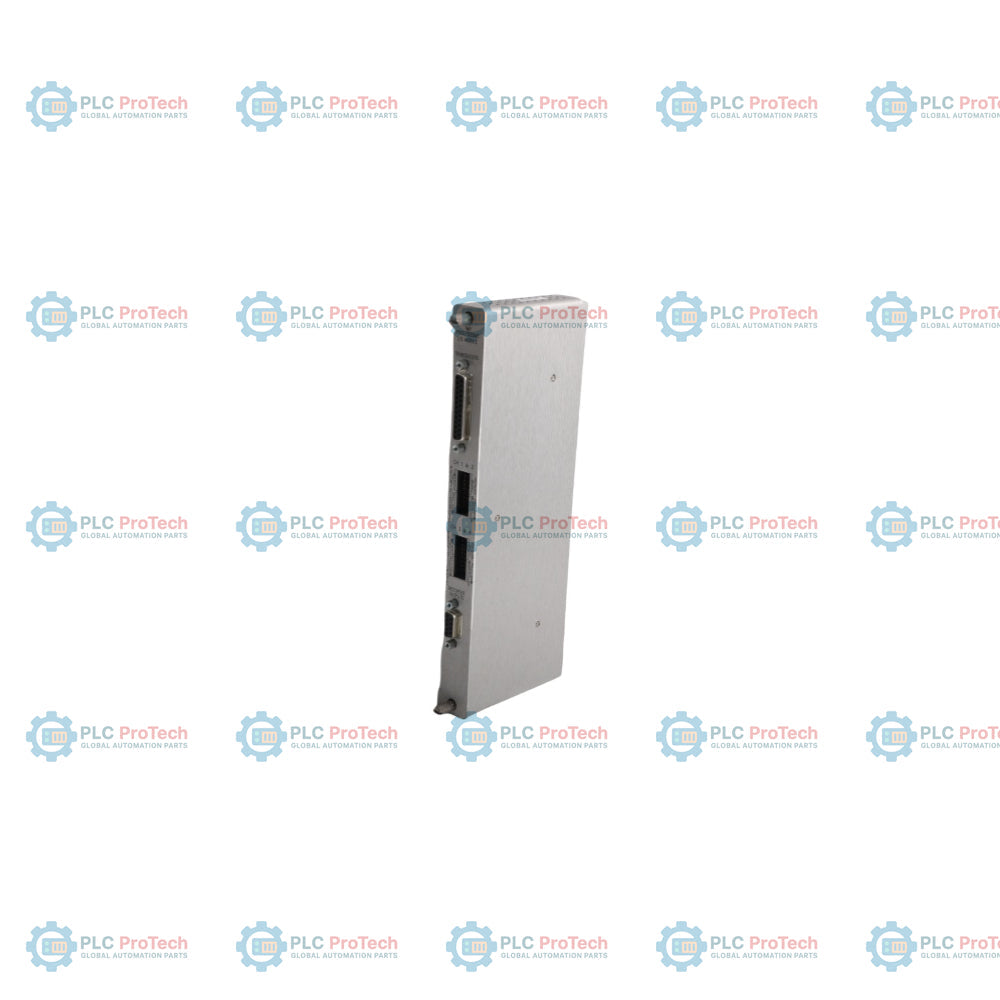

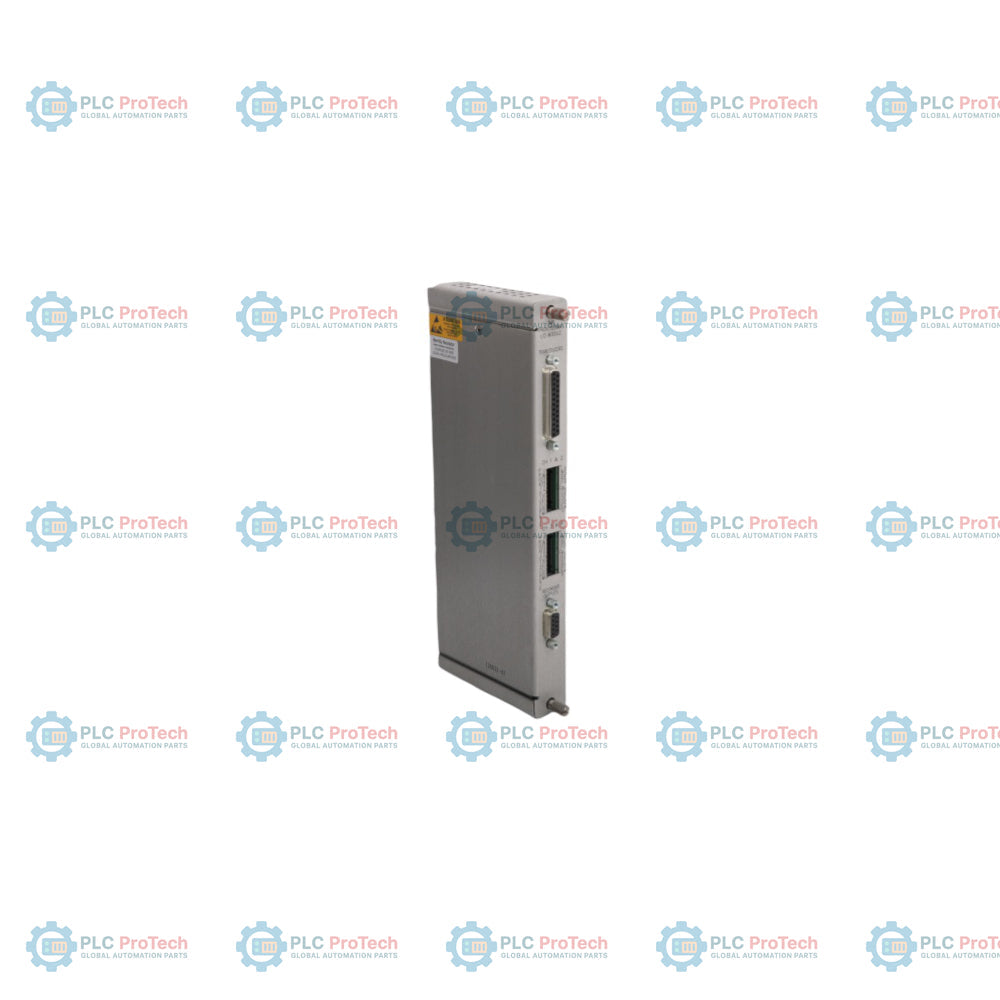

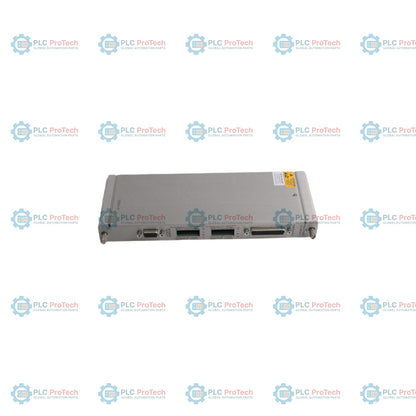

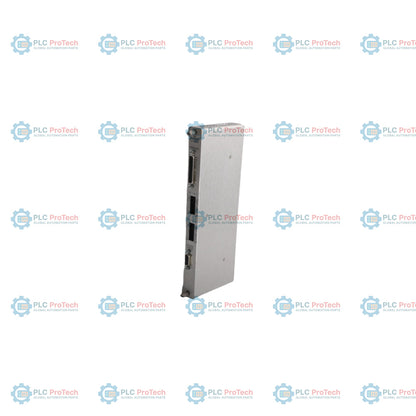

Module d'entrée/sortie de position TMR busé Bently Nevada 126632-01 3500/45

Description

Le Bently Nevada 126632-01 est un module d'entrée/sortie de position redondant modulaire triple bus (TMR) conçu pour une installation en emplacement arrière dans une baie de protection des machines de la série 3500. Fonctionnant en conjonction avec le 3500/45 Position Monitor, le 126632-01 conditionne les signaux d'entrée provenant des transducteurs de proximité afin d'assurer une protection continue des machines, la mesure de la poussée axiale, l'expansion différentielle et la surveillance des vibrations pour les équipements rotatifs critiques. Le module se connecte aux blocs de terminaison externes pour acheminer les signaux d'entrée et les sorties vers enregistreur, garantissant une haute disponibilité et un fonctionnement tolérant aux pannes dans les applications critiques.

Caractéristiques

• Support TMR Bus : Permet un traitement redondant modulaire triple sur trois canaux de surveillance pour un fonctionnement tolérant aux pannes.
• Conception avec terminaison externe : Utilise des blocs de terminaison externes et câblage pour simplifier le câblage sur site et maintenir la modularité de la baie.
• Compatibilité Proximitor : Interface spécialisée dédiée à l'utilisation avec les entrées de transducteurs Proximitor.
• Format pleine hauteur : Conçu pour une insertion directe dans un emplacement arrière pleine hauteur unique d'une baie système 3500.

Applications

• Surveillance de la position axiale (poussée) de turbine
• Mesure d'expansion différentielle simple et double rampe
• Expansion différentielle à entrée complémentaire (CIDE)
• Protection des équipements rotatifs industriels dans la production d'énergie, le pétrole & gaz et les usines pétrochimiques

Spécifications techniques

Consignes d'installation

• Montage en baie : Installez le module dans un emplacement arrière pleine hauteur unique correspondant à la carte avant du 3500/45 Position Monitor associé.
• Câblage : Utilisez des câbles de signal transducteur 3500 dédiés (série 129525-AXXXX-BXX) pour connecter le module au bloc de terminaison externe.
• Terminaisons externes : Les blocs de terminaison externes requis (tels que 132242-01 ou 132234-01) et les câbles doivent être commandés séparément.
• Exigences système : Assurez-vous que le firmware du module d'interface de baie 3500 (RIM) est en révision G ou ultérieure et que la version 2.41 ou supérieure du logiciel de configuration 3500 est installée.

Conformité et certifications

• CSA/NRTL/C : Classe 1, Div 2, Groupes A, B, C, D ; T4 @ Ta = -20 °C à +65 °C (-4 °F à +150 °F) ; Certification CSA 150268-1002151 (LR 26744)
• Directives Marquage CE : Directives CEM EN 61000-6-4, EN 55011 Classe A, EN 61000-6-2, EN 61010-1
