Description

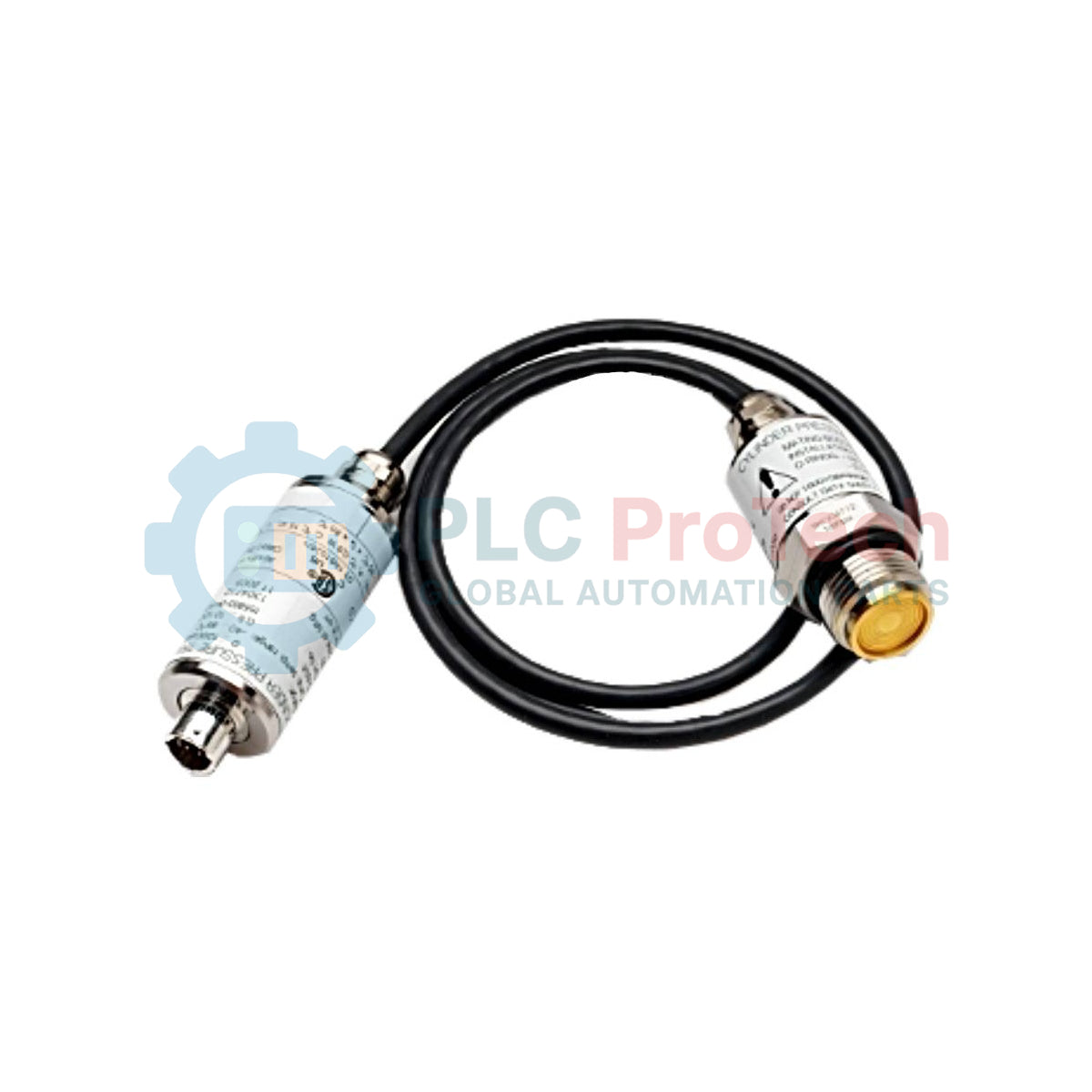

Conçu spécifiquement pour les architectures de diagnostic exigeantes des machines alternatives, ce conduit de signal robuste comble l’écart entre les capteurs de pression de culasse et les systèmes de surveillance. Le Bently Nevada 146824-0050 fournit une liaison de signal à faible bruit et hautement blindée, essentielle pour capturer les variations dynamiques de pression à haute fréquence et générer des courbes pression-volume (PV) précises. Conçu pour résister aux contraintes physiques et environnementales des plateformes de compresseurs, cet ensemble de câbles de 50 pieds (15,2 mètres) assure une transmission de données à haute intégrité dans des environnements soumis à des perturbations électromagnétiques et à une forte activité mécanique.
Caractéristiques
-
Blindage électromagnétique robuste : Atténue les bruits haute fréquence provenant des machines lourdes voisines, des systèmes d’allumage et des lignes électriques.
-
Connecteurs industriels conçus sur mesure : Bornes filetées haut de gamme conçues pour maintenir des interfaces de contact solides malgré les vibrations structurelles continues.
-
Gaine durable : Matériau de la gaine extérieure choisi pour résister aux huiles, aux solvants industriels et à l’humidité couramment présents sur les châssis des compresseurs alternatifs.
-
Longueur pré-terminée : Terminé et testé en usine dans une longueur de 50 pieds (15,2 m) afin de maintenir les caractéristiques d’impédance électrique standard.
Applications
- Systèmes de surveillance de la pression des cylindres des compresseurs alternatifs.
- Diagnostics des performances thermodynamiques et surveillance de la pression maximale.
- Architectures de protection continue des machines utilisant le moniteur de pression de cylindre Bently Nevada 3500/77M.
- Analyse continue de la combustion sur les grands moteurs industriels à combustion interne.
Spécifications techniques
| Paramètre |
Valeur / Spécification |
| Fabricant |
Bently Nevada |
| Numéro de pièce |
146824-0050 |
| Type de produit |
Câble du transducteur de pression de cylindre |
| Longueur du câble |
50 pieds (15,2 mètres) |
| Compatibilité des applications |
Transducteurs de pression dynamiques de cylindre |
| Pays d’origine |
États-Unis |
| Poids d’expédition (calculé) |
1,5 kg |
Informations techniques empiriques
Modèles alternatifs et compatibilité
La famille de câbles 146824 comporte différents suffixes séparés par un tiret indiquant la longueur totale. Pour préserver l’intégrité du signal, ne raccordez jamais plusieurs câbles plus courts pour atteindre une longueur de 50 pieds. Les épissures peuvent provoquer de graves variations d’impédance qui dégradent la réponse transitoire à l’échelle de la microseconde requise par les moniteurs de pression dynamique haute vitesse. Si votre installation nécessite une longueur différente, procurez-vous toujours directement le suffixe prédécoupé correspondant.
Pièges d’application et remarques d’ingénierie
Les signaux de transducteurs à haute impédance sont extrêmement sensibles aux interférences électrostatiques et magnétiques à haute fréquence. Le passage de ce câble à proximité de lignes d’alimentation CA ou de lignes de sortie de variateurs de fréquence (VFD) sans conduit dédié mis à la terre perturbera les diagrammes pression-volume, entraînant de faux indicateurs de diagnostic ou des calculs thermodynamiques inexacts dans le terminal de surveillance.
Conseils de mise en service et de câblage
Veillez toujours à ce que le blindage du câble soit mis à la terre à une seule extrémité, généralement au niveau de la boîte de jonction locale ou de la baie de surveillance, afin d’éviter les boucles de masse. Assurez-vous que le connecteur du transducteur est parfaitement sec et propre avant le raccordement. Lors de la fixation du câble, respectez un rayon de courbure dynamique minimal de 75 mm afin d’éviter la dégradation de la feuille de blindage interne et des conducteurs au fil des années de fonctionnement de la machine.
Directives d’installation
AVERTISSEMENT CRITIQUE : Mettez hors tension et consignez toutes les machines avant toute installation à proximité des pièces d’un compresseur alternatif. Assurez-vous que toute la pression du système dans les cylindres concernés est complètement purgée et isolée avant de monter les capteurs ou d’acheminer les câbles à proximité des soupapes des cylindres ou des collecteurs soumis à de fortes vibrations.
1
Inspectez les connecteurs du câble pour détecter tout dommage physique, toute corrosion ou toute contamination avant l’acheminement.
2
Acheminez le câble le long de la structure porteuse, en veillant à l’isoler des surfaces chaudes dépassant 120 °C et des arêtes métalliques tranchantes.
3
Serrez à la main le raccord fileté au niveau de l’interface du transducteur, puis appliquez un couple modéré conforme aux spécifications du fabricant, sans exercer de contrainte excessive sur le boîtier.
4
Fixez le câble avec des colliers résistants aux vibrations afin d’éviter les battements ou l’usure dynamique pendant le fonctionnement continu du compresseur.
