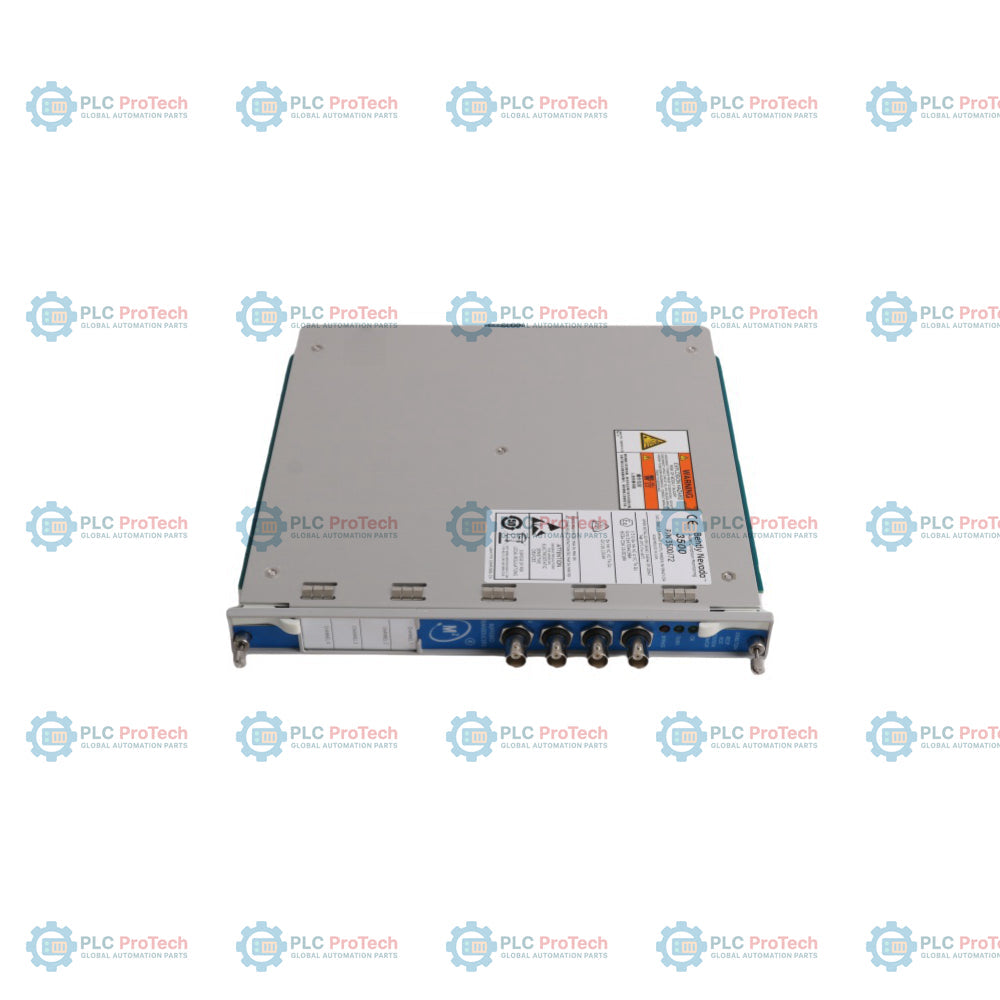

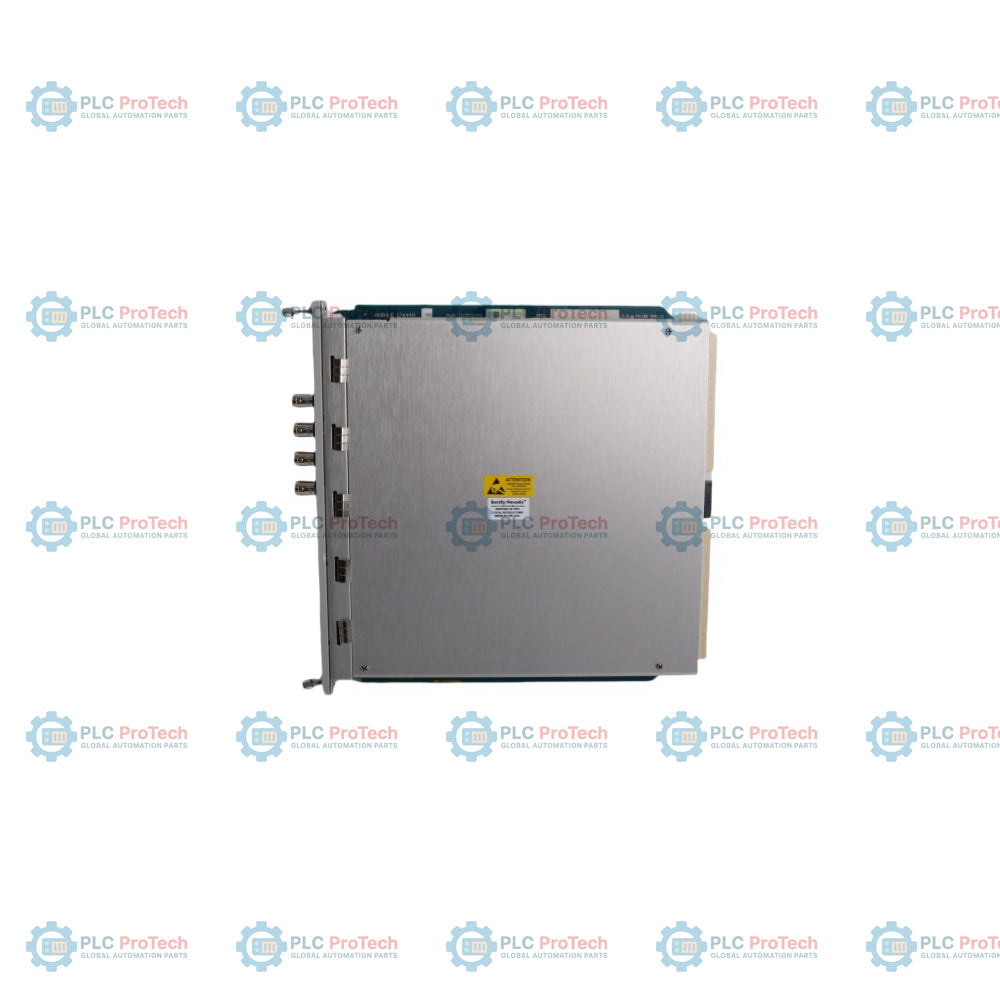

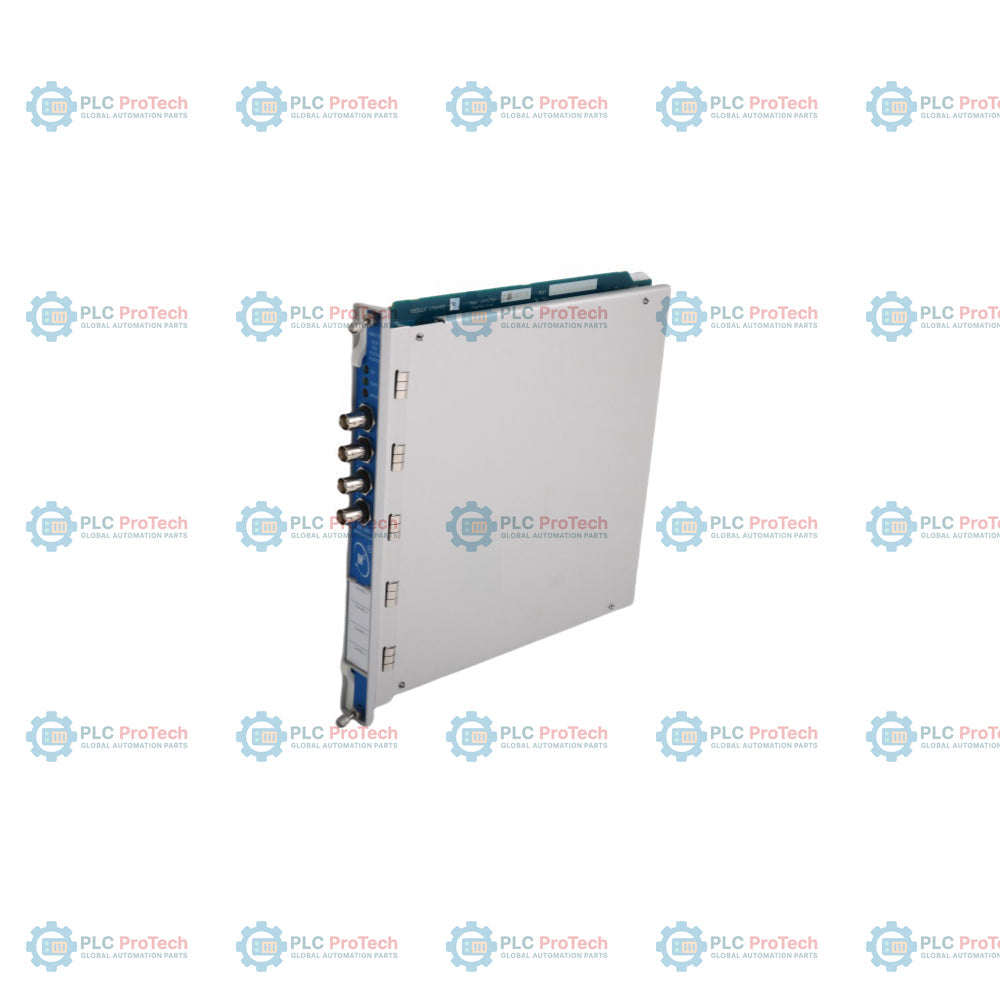

Moniteur de position de tige de piston Bently Nevada 176449-08 3500/72M

Présentation du produit

176449-08 3500/72M Moniteur de position de tige de compresseur alternatif est un module de surveillance à quatre canaux pour compresseurs alternatifs, conçu pour surveiller en continu la position et la chute de tige, ainsi que les mesures des hypercompresseurs, au sein de la plateforme de protection des machines Bently Nevada 3500. Le moniteur accepte jusqu’à quatre entrées de transducteurs de proximité et conditionne les signaux pour l’analyse du déplacement dynamique, de la tension d’entrefer, de l’angle de vilebrequin et de l’amplitude vectorielle. Le module prend en charge les applications de compresseurs alternatifs conformes à l’API 618 dans les raffineries, les stations de traitement du gaz, les usines de GNL et les installations pétrochimiques, où la détection précoce de l’usure des tiges de piston, de la dégradation des bandes de coulissement et du mouvement de la crosse est essentielle pour réduire les arrêts imprévus et les dommages aux compresseurs.

Configuration technique

L’architecture 3500/72M utilise quatre canaux de surveillance indépendants regroupés en paires de canaux programmables. Chaque paire peut exécuter séparément des fonctions de position de tige ou de chute de tige simultanément dans le même emplacement de rack. Le moniteur communique avec les autres modules du rack par le système de communication du fond de panier 3500 et prend en charge une logique d’alerte et d’alarme de danger configurable par l’utilisateur via le logiciel de configuration du rack 3500.

Le conditionnement du signal comprend un filtrage crête à crête fixe, un filtrage coupe-bande à Q constant, une analyse vectorielle 1X et 2X, ainsi qu’un traitement de la tension d’entrefer pour le diagnostic des compresseurs alternatifs. Les sorties tamponnées des transducteurs sur le panneau avant permettent un accès direct aux signaux de vibration dynamique et de tension d’entrefer pour les analyseurs portables et les mesures à l’oscilloscope.

Le module prend en charge les modes de mesure suivants :

• Position de la tige
• Chute de tige
• Hypercompresseur
• Position moyenne du piston
• Entrefer instantané de la sonde
• Amplitude vectorielle 1X et 2X
• Suivi de l’angle de vilebrequin
• Analyse d’amplitude autre que 1X

Spécifications de performance

Guide du moniteur de position de tige alternative 3500/72M

Le moniteur de position de tige alternative 3500/72M est un module à 4 canaux conçu pour les compresseurs alternatifs. Il mesure la chute de la tige, la position de la tige et la position du piston des hypercompresseurs. L'option -08 désigne spécifiquement le moniteur de position de tige alternative à 4 canaux avec module d'E/S à connexions internes.

🛠️ Section 1 : Guide d'installation détaillé

1. Liste de contrôle avant l'installation

• Mise hors tension : coupez toute l'alimentation du rack avant d'insérer ou de retirer des modules.
• Protection contre les décharges électrostatiques : portez un bracelet antistatique relié à la terre pour éviter les dommages causés par les décharges électrostatiques.
• Compatibilité des emplacements : le module principal 3500/72M doit être installé dans un emplacement de surveillance quelconque (emplacements 2 à 15).
• Correspondance des E/S : le module d'E/S doit être installé directement derrière le module principal, à l'arrière du rack.

2. Étapes d'installation matérielle

[Front of Rack]                        [Rear of Rack]
+--------------------------+           +--------------------------+

|  Module principal 3500/72M    |  <=====>  |  Module d'E/S 176449-08    |
+--------------------------+           +--------------------------+

1. Repérez l'emplacement : choisissez un emplacement disponible dans le rack 3500.
2. Installez les E/S arrière : alignez le module d'E/S 176449-08 avec les guides du châssis à l'arrière du rack. Insérez-le jusqu'à l'engagement complet des connecteurs. Serrez les vis moletées.
3. Installez le module principal : alignez le module principal 3500/72M avec les guides du châssis avant. Insérez-le fermement jusqu'à ce qu'il s'enclenche dans le fond de panier. Serrez les vis moletées.

3. Câblage sur site (connexions internes)

Le 176449-08 utilise des borniers internes. Raccordez directement les fils du capteur Proximitor aux borniers de type Euro.

Câblage standard pour chaque canal (canaux 1 à 4) :

• VT (tension) : raccordez-le au « VT » du Proximitor ou à la broche A (sortie du signal).
• COM (commun) : raccordez-le au « COM » du Proximitor ou à la broche B (commun du système).
• -24 V (alimentation) : raccordez-le au « -24 V » du Proximitor ou à la broche C (entrée d'alimentation).
• SHLD (blindage) : raccordez le blindage du câble ici. Raccordez le blindage uniquement à l'extrémité du moniteur.

4. Configuration logicielle (logiciel de configuration du rack 3500)

1. Ouvrez le logiciel de configuration du rack 3500.
2. Ajoutez le 3500/72M vers l'emplacement où il a été physiquement installé.
3. Sélectionnez le type de canal Position de la tige alternative.
4. Configurez l’orientation de la sonde (généralement verticale ou selon des angles orthogonaux par rapport à l’orientation de la tige).
5. Saisissez le facteur d’échelle (généralement 7,87 V/mm ou 200 mV/mil pour les systèmes Proximitor standard).
6. Définissez les seuils d’alarme (limites d’alerte et de danger) conformément aux spécifications du fabricant de votre compresseur.
7. Téléchargez la configuration dans le rack via l’interface de données transitoires (TDI) 3500/22M.

❓ Section 2 : Foire aux questions (FAQ)

Q1 : Que signifie le suffixe « -08 » dans le numéro de pièce 176449-08 ?

R : Il désigne le moniteur de position de tige de compresseur alternatif à 4 canaux avec un module d’E/S à terminaisons internes. Cela signifie que le câblage de terrain se raccorde directement aux borniers à vis situés à l’arrière du module d’E/S, sans nécessiter de bloc de terminaison externe.

Q2 : Puis-je remplacer le module 3500/72M à chaud ?

R : Oui, le système 3500 prend en charge le remplacement à chaud (« insertion à chaud ») des modules principaux de surveillance. Cependant, vous devez être extrêmement prudent afin de ne pas court-circuiter les broches adjacentes, et le remplacement du module d’E/S arrière nécessite la mise hors tension complète du rack.

Q3 : Pourquoi une roue multiévénements (ou un Keyphasor de carter) est-elle nécessaire pour ce moniteur ?

R : Les mesures de position de la tige d’un compresseur alternatif nécessitent de connaître la position exacte du piston dans son cycle de course. Le 3500/72M utilise le signal Keyphasor pour déclencher des fenêtres de mesure à des angles précis du vilebrequin (par exemple, au point mort haut ou au point mort bas).

Q4 : Que signifient les états des LED sur le panneau avant ?

• LED OK : Le vert signifie que le module fonctionne correctement. Le clignotement indique qu’il s’initialise ou qu’il est en mode configuration. Éteint, il indique un défaut matériel ou une absence d’alimentation.
• LED TX/RX : Un voyant ambre clignotant indique une communication active avec le module TDI 3500/22M.
• LED de dérivation : Un voyant ambre fixe indique qu’un ou plusieurs canaux sont actuellement dérivés (alarmes désactivées).

Q5 : Comment gérer les mesures de chute de tige par rapport aux vibrations radiales standard ?

R : La chute de tige mesure le déplacement physique moyen de la tige de piston dû à l’usure des bagues de guidage. Les vibrations standard filtrent la composante continue. Le 3500/72M traite la variation de tension continue par rapport au point de référence étalonné afin de déterminer l’usure en épaisseur des bagues de guidage.
