Bently Nevada 176449-09 3500/70M Moniteur de vitesse d’impulsion de machine alternative

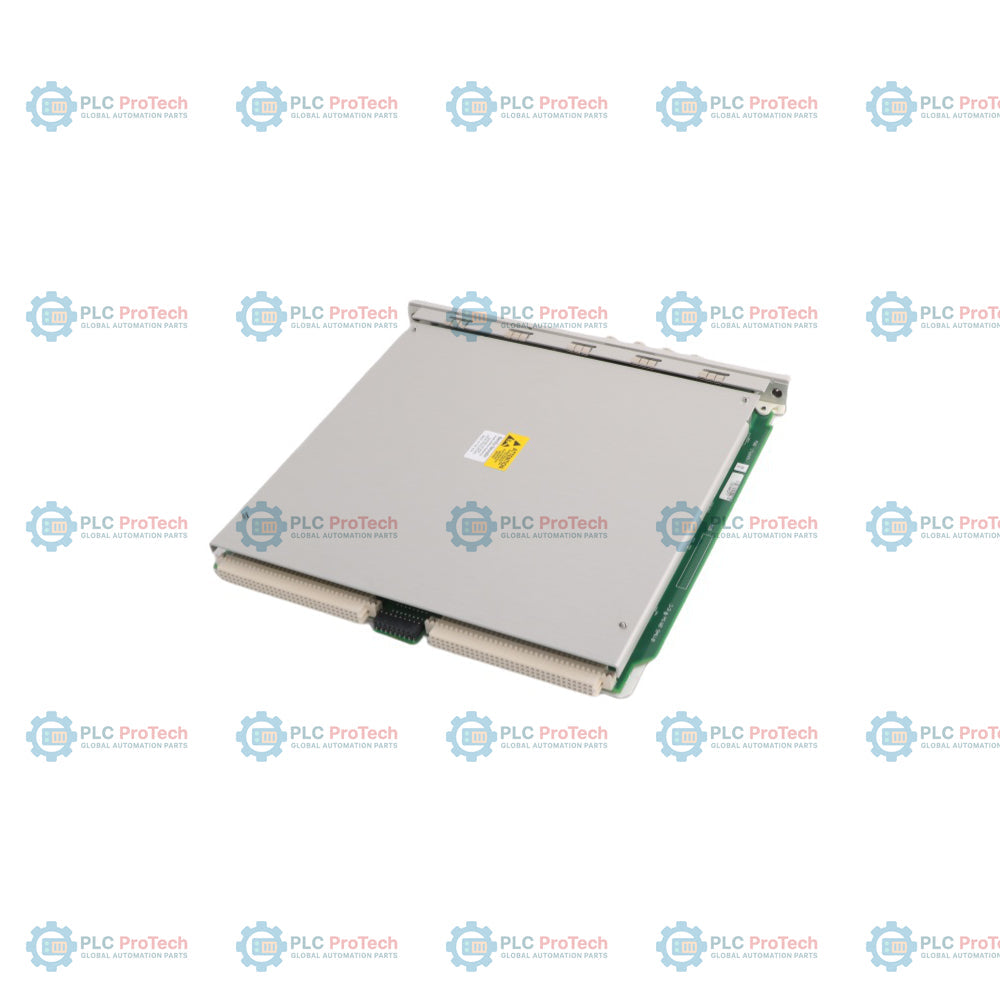

Présentation du produit

Le 176449-09 (3500/70M) est un module de surveillance spécialisé à 4 canaux, conçu spécifiquement pour l’ensemble de solutions destiné aux compresseurs alternatifs du système de protection des machines Bently Nevada 3500. Destiné aux environnements critiques du transport de gaz, des unités d’hydrocraquage en raffinerie et du traitement chimique, ce module reçoit les signaux de transducteurs sismiques afin de surveiller les niveaux critiques de vibration du carter et de la crosse. Grâce à des algorithmes avancés d’accélération d’impulsion et de vitesse alternative, le 176449-09 détecte les jeux mécaniques et les événements d’impact bien avant qu’ils n’entraînent des défaillances catastrophiques du bâti ou des tiges. Son intégration dans le rack 3500 garantit une protection continue des machines et fournit des données de diagnostic essentielles permettant aux opérateurs de passer des réparations réactives à des programmes de maintenance optimisés, fondés sur l’état des équipements.

Configuration technique

Le module 3500/70M utilise une architecture polyvalente à 4 canaux, conçue pour les signatures dynamiques particulières des machines alternatives.

• Programmation par paires: Les canaux sont programmés par paires (1/2 et 3/4), ce qui permet au moniteur d’exécuter simultanément deux fonctions distinctes sur les quatre entrées. Les fonctions prises en charge comprennent l’accélération d’impulsion, l’accélération 2, la vitesse alternative et la vitesse alternative basse fréquence.

• Conditionnement du signal: Le module conditionne les signaux sismiques bruts afin d’en extraire les mesures de vibration de crête, qui sont ensuite comparées aux seuils d’alarme programmables par l’utilisateur.

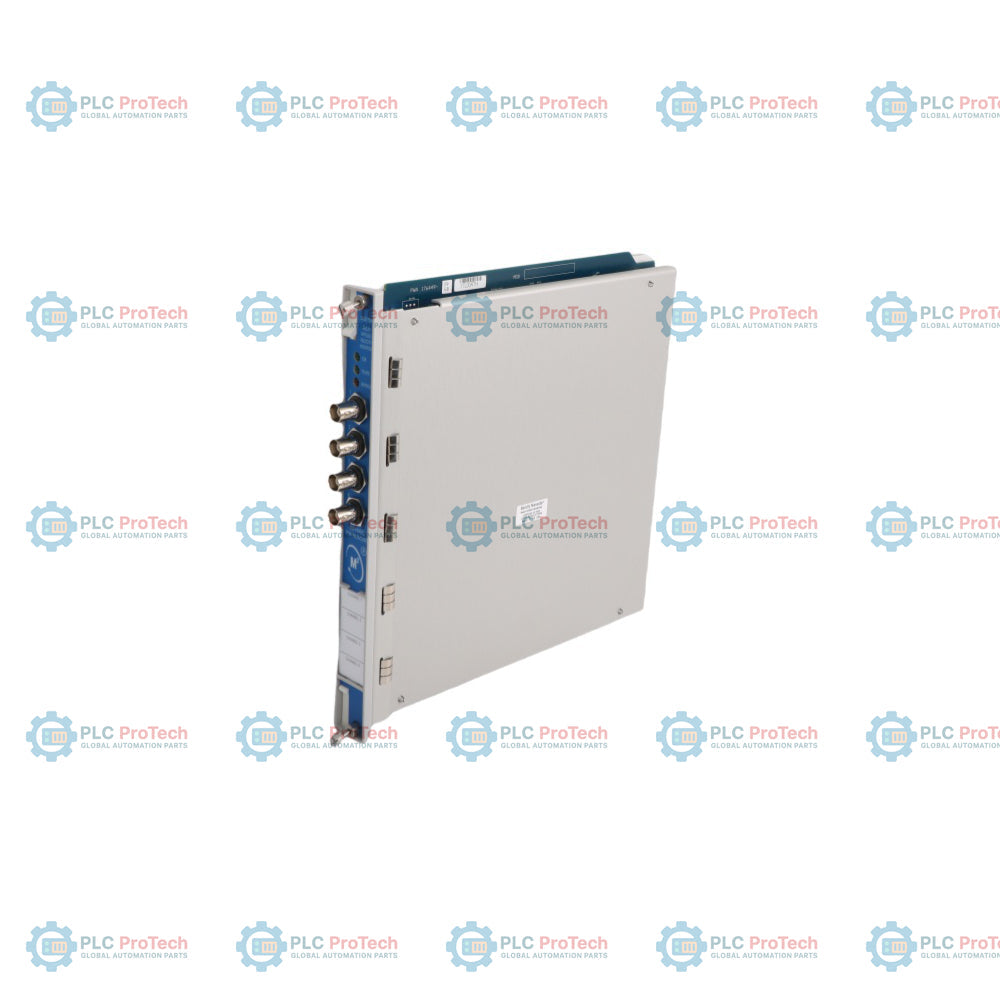

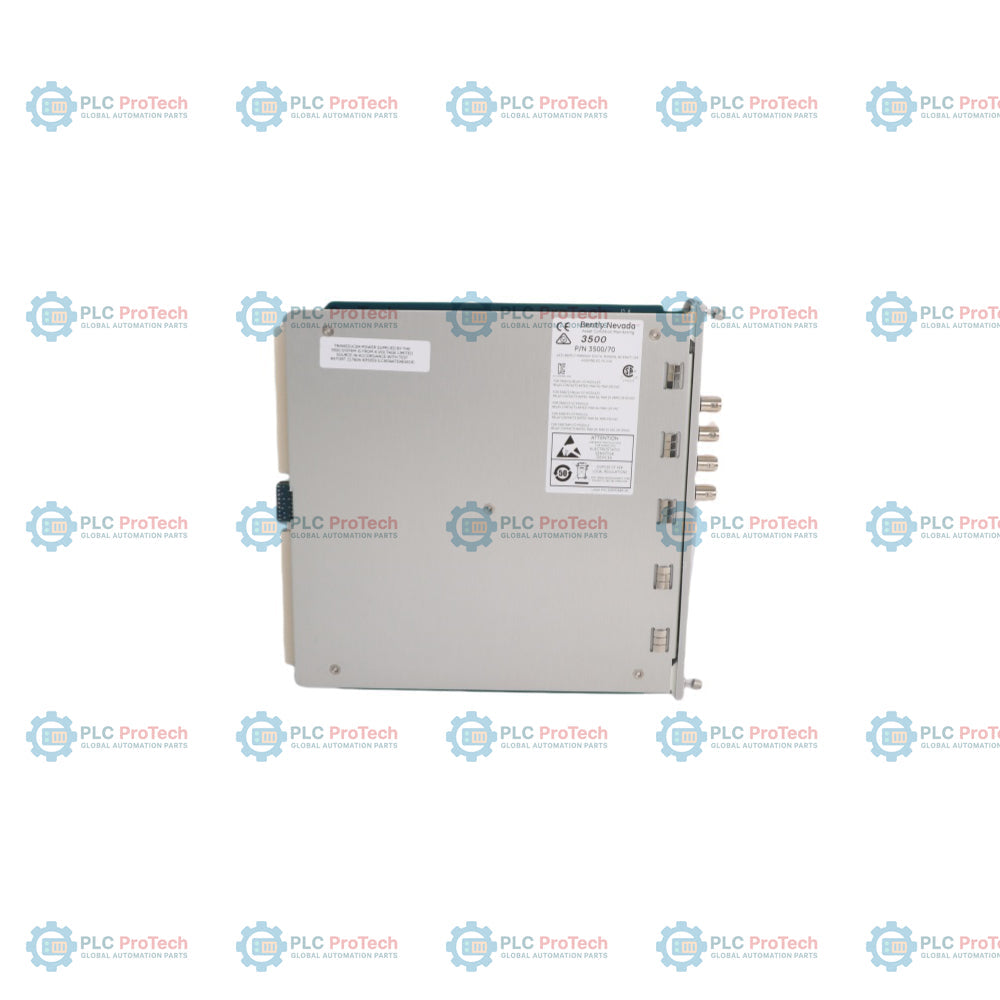

• Sorties tamponnées: Le panneau avant comporte quatre connecteurs coaxiaux protégés contre les courts-circuits (un par canal), offrant un accès direct aux signaux bruts des transducteurs pour les instruments de diagnostic externes, sans compromettre la boucle de protection.

• Logique d’alerte/de danger: Chaque canal peut être configuré avec des seuils d’alerte et de danger indépendants, pilotant les relais du système afin de déclencher des arrêts automatiques des machines ou des avertissements destinés aux opérateurs, selon la logique de vote configurée.

Caractéristiques techniques

FAQ sur les applications sur site

Quel est l’avantage spécifique de l’accélération d’impulsion pour les unités alternatives?

Les compresseurs alternatifs génèrent des signaux d’impulsion distincts lorsque des composants mécaniques, tels que les axes de crosse ou les boulons, se desserrent. La fonction d’accélération d’impulsion du 3500/70M est réglée pour détecter ces impacts de haute fréquence et de courte durée, qui peuvent échapper à une surveillance standard de la vitesse.

Le 3500/70M peut-il être utilisé dans des installations situées en zone dangereuse?

Oui, lorsqu’il est associé aux modules d’E/S à barrière interne appropriés (tels que le 135473-01), le système est certifié pour une utilisation dans des environnements à sécurité intrinsèque conformément aux normes CSA, ATEX et IECEx.

Qu’est-ce qui provoque l’allumage du voyant «Bypass»?

Le voyant Bypass s’allume lorsque la logique d’alarme d’un ou plusieurs canaux est inhibée. Cette opération est généralement effectuée au moyen du logiciel de configuration du rack 3500 lors du démarrage de la machine ou de la maintenance des transducteurs, afin d’éviter les déclenchements intempestifs.

Directives d’installation et de fiabilité pour l’ingénierie

• Sélection du module d’E/S: Assurez-vous que le 176449-09 est associé au module d’E/S adapté à votre type de raccordement. Utilisez des E/S à raccordement interne (140471-01) pour le câblage direct du rack, ou des E/S à raccordement externe (140482-01) si vous utilisez une barrette de raccordement déportée.

• Positionnement des transducteurs sismiques: Pour surveiller les vibrations de la crosse, les capteurs sismiques doivent être montés solidement dans la direction du déplacement de la crosse. Veillez à ce que la surface de montage soit plane et exempte de peinture afin de maintenir une transmission efficace des signaux haute fréquence.

• Câblage et blindage: Utilisez des câbles blindés à paires torsadées de haute qualité pour toutes les entrées sismiques. Pour éviter les boucles de masse, raccordez le blindage uniquement à la terre du rack 3500; ne mettez pas le blindage à la terre du côté du transducteur, sauf si vous utilisez une base de montage isolée spécifique.

• Couple de serrage et montage: Lors de l’installation du 3500/70M dans le rack, veillez à serrer les vis du châssis afin d’assurer un chemin de mise à la terre à faible impédance pour la protection contre les interférences électromagnétiques. Pour les capteurs sismiques installés sur site, respectez les exigences de couple spécifiques applicables aux goujons de montage 1/4-28 ou M8 afin d’éviter les erreurs de résonance.
