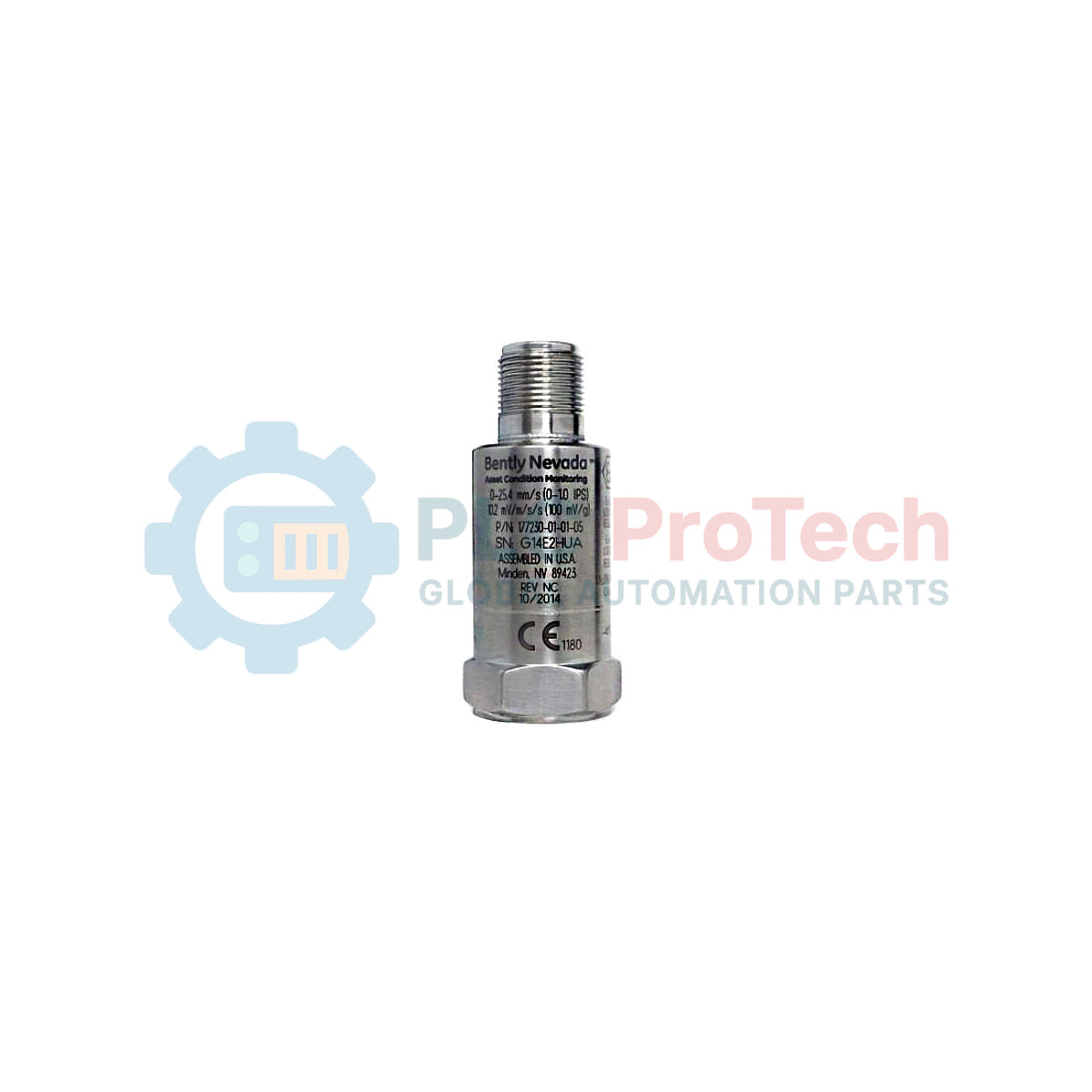

Bently Nevada 177230-01-02-CN Émetteur de vibration sismique

Présentation du produit

Le 177230-01-02-CN est un transmetteur de vibration sismique à haute précision, alimenté en boucle, conçu pour fournir une sortie 4-20 mA proportionnelle à la vitesse de vibration. Cette unité 177230-01-02-CN est un composant essentiel pour la surveillance des vibrations du carter des machines industrielles telles que les moteurs électriques, les pompes centrifuges et les ventilateurs à vitesse moyenne dans les secteurs du pétrole et du gaz, de la production d’énergie et de l’exploitation minière. En permettant une intégration directe dans un PLC ou un DCS sans besoin d’un rack de surveillance intermédiaire, ce transmetteur offre une solution économique pour la protection des actifs. Sa construction robuste en acier inoxydable 316L garantit des performances fiables dans des environnements corrosifs et à forte humidité, permettant la détection précoce des déséquilibres mécaniques et de l’usure des roulements afin de prévenir les défaillances catastrophiques des équipements.

Décomposition du suffixe

Le profil technique du 177230-01-02-CN est défini par les configurations de suffixe suivantes :

• 177230 : Modèle de base pour la série de transmetteurs de vibration sismique.

• -01 (Plage de mesure) : Calibré pour une plage de vitesse de 0 à 25,4 mm/s (0 à 1,0 in/s) en crête.

• -02 (Réponse en fréquence) : Offre une large bande passante de 3 Hz à 1 kHz (180 à 60 kcps) en crête, adaptée à un large spectre de machines tournantes.

• -CN (Homologations) : Homologations spécifiques obligatoires pour la Chine. Cette version est entièrement certifiée par NEPSI et répond aux exigences du CCC (China Compulsory Certificate) pour la sécurité antidéflagrante selon la norme GB 3836 , autorisant son utilisation dans les zones industrielles dangereuses du marché chinois.

Caractéristiques techniques

Informations opérationnelles & FAQ

En quoi la version -CN diffère-t-elle du modèle international standard ?

Le 177230-01-02-CN est fonctionnellement identique au modèle standard mais inclut le firmware spécifique et l’étiquetage requis pour la conformité NEPSI/CCC . Ceci est une exigence légale pour tout équipement antidéflagrant installé dans des installations réglementées en Chine.

Ce transmetteur est-il compatible avec les entrées PLC standard ?

Oui. Puisque le transmetteur fournit un signal standard 4-20 mA alimenté en boucle, il peut être câblé directement sur n’importe quelle carte d’entrée analogique PLC ou DCS supportant une configuration de boucle 2 fils ou 4 fils.

Quelle est l’humidité maximale que cette unité peut supporter ?

Le transmetteur est conçu pour supporter jusqu’à 100 % d’humidité relative, à condition de ne pas être complètement submergé. Le boîtier et le connecteur en acier inoxydable 316L garantissent que l’humidité ne provoque ni corrosion du boîtier ni dégradation du signal.

Guide d’ingénierie & d’installation

Surface de montage et exigences de couple

Pour une mesure sismique précise, le transmetteur doit être fixé rigidement au carter de la machine. La surface de montage doit être plane et exempte de débris. Utilisez le trou de montage 1/4-28 UNF pour fixer l’appareil. Nous recommandons un couple de serrage de 2,7 à 6,8 Nm (24 à 60 in-lb). Assurez-vous que le transmetteur est orienté selon l’axe spécifique (horizontal, vertical ou axial) que vous souhaitez surveiller.

Câblage et alimentation en boucle

Le 177230-01-02-CN est un appareil 2 fils alimenté en boucle nécessitant généralement une tension d’alimentation comprise entre 12 et 30 VDC. Utilisez un câble torsadé blindé de haute qualité pour la boucle de signal. Le blindage doit être mis à la terre uniquement à l’extrémité du système de contrôle afin d’éviter les boucles de masse, qui peuvent introduire du bruit dans le signal 4-20 mA.

Conformité aux zones dangereuses

Pour maintenir la classification de sécurité NEPSI/CCC dans les environnements dangereux, le transmetteur doit être installé avec une barrière de sécurité intrinsèque (IS) appropriée. Assurez-vous que toutes les entrées de conduits et câbles respectent les exigences locales d’antidéflagrance selon la norme GB 3836 pour garantir l’intégrité globale de la boucle de sécurité.
