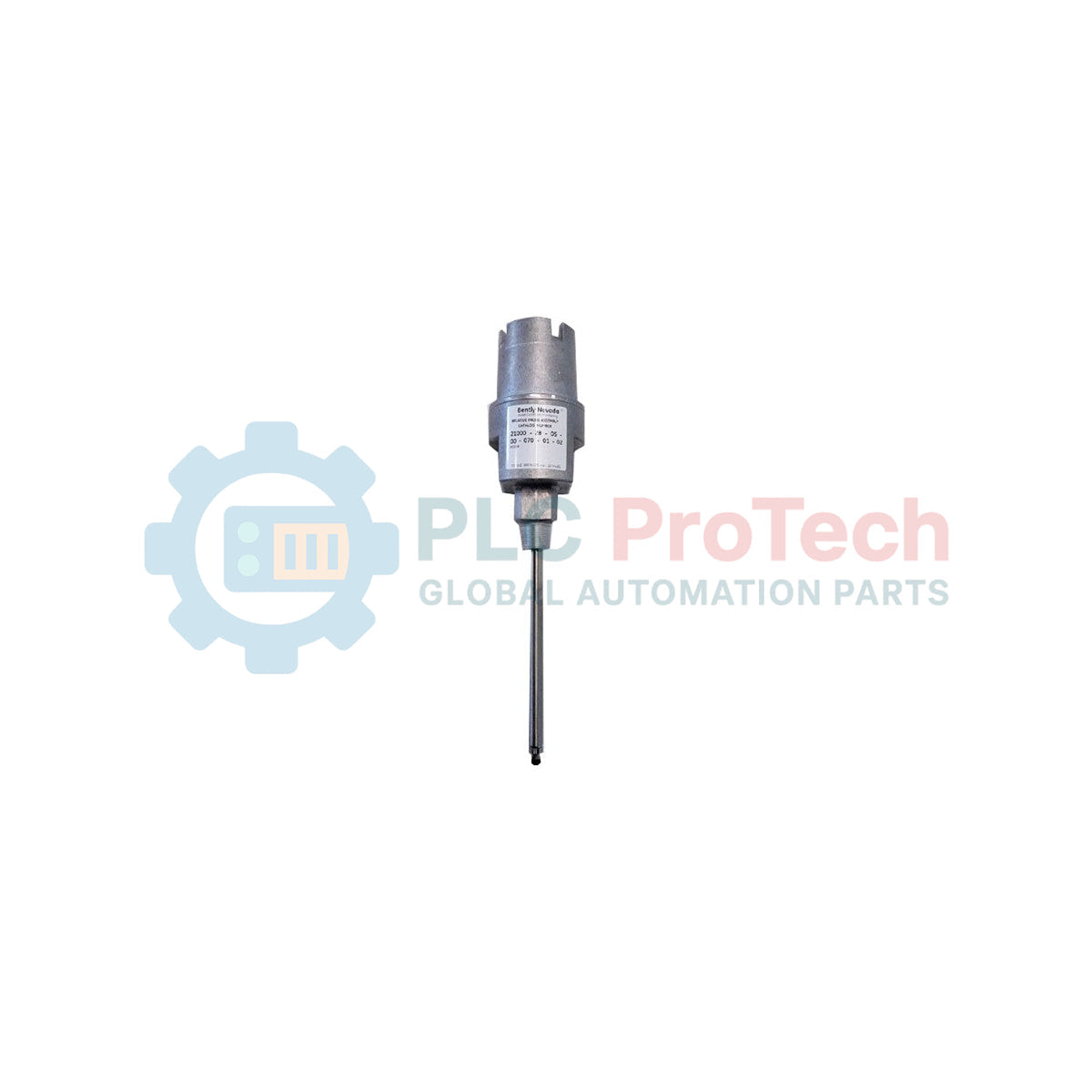

Bently Nevada 21000-16-05-00-062-03-02 Ensemble de boîtier de sonde de proximité série 21000

SKU 21000-16-05-00-062-03-02

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 21000-16-05-00-062-03-02
Pays d'origine :États-Unis
Type de produit : Ensembles de boîtier de sonde de proximité
Paiement : Virement bancaire, Western Union
Poids : 320g
Port d'expédition : Xiamen
Garantie : 12 mois

Description

Conçu pour assurer la protection physique et l’étanchéité environnementale des transducteurs de proximité, le Bently Nevada 21000-16-05-00-062-03-02 est un ensemble de boîtier de sonde robuste configuré pour la surveillance des machines industrielles. Fabriqué avec un corps en aluminium anodisé et un manchon en acier inoxydable 304 de haute qualité, ce dôme de protection mécanique protège les sondes de proximité essentielles contre les environnements industriels agressifs, l’humidité et les dommages mécaniques. L’intégration de joints de câble spécialisés et d’options de montage permet un déploiement fluide sur les turbines à vapeur, les compresseurs et les carters de machines tournantes à grande vitesse.

Caractéristiques

Protection conçue pour l’industrie : combine un corps de boîtier léger en aluminium avec un robuste manchon en acier inoxydable 304.
Compatibilité optimisée avec la sonde : spécialement conçue pour une intégration parfaite avec une sonde de proximité 3300 XL de 8 mm.
Configuration à montage direct : comprend une option de filetage de montage 3/4-14 NPT ne nécessitant aucun adaptateur d’entretoise.
Entrée de câble flexible : équipée de plusieurs options d’œillets pour assurer l’étanchéité de câbles de terrain de différents diamètres.
Étanchéité renforcée pour environnements difficiles : empêche les contaminants des procédés industriels et l’humidité de détériorer les connexions de la sonde.

Applications

Surveillance des vibrations et de la dilatation des arbres de turbines industrielles à vapeur et à gaz.
Alignement des arbres de générateurs hydroélectriques et mesure du déplacement radial.
Réseaux de protection contre les vibrations des compresseurs et pompes de procédé haute pression.
Environnements industriels lourds corrosifs ou très humides nécessitant une protection mécanique des transducteurs.

Spécifications techniques

Paramètre de spécification	Détails de configuration
Fabricant	Bently Nevada
Numéro de modèle / référence	21000-16-05-00-062-03-02
Nom de la série	Boîtier de sonde de proximité de la série 21000
Code d’option de la sonde	16 (optimisé pour une sonde de proximité 3300 XL de 8 mm)
Option de longueur du câble de la sonde	05 (0,5 mètre / 20 pouces)
Option d’adaptateur d’entretoise	00 (aucun adaptateur d’entretoise configuré)
Profondeur de pénétration de la sonde	062 (6,2 pouces / 157,5 mm)
Option de kit de raccords	03 (un bouchon 3/4-14 NPT ; un réducteur 3/4-14 vers 1/2-14 NPT ; un presse-étoupe avec œillets)
Tailles de câbles compatibles	1/8 à 3/16 pouce, 1/4 à 5/16 pouce et 5/16 à 3/8 pouce
Taille du filetage de montage	02 (3/4-14 NPT)
Matériau du boîtier	Corps en aluminium anodisé avec manchon en acier inoxydable 304
Pays d’origine	États-Unis (USA)
Poids d’expédition (calculé)	2,0 kg (4,4 lb)

Ports et interfaces

Orifice d’interface	Attribution du filetage / raccord	Utilisation fonctionnelle
Orifice de raccordement au procédé	Filetage mâle 3/4-14 NPT	Montage direct du carter dans l’orifice du boîtier de la machine.
Entrée de conduit de câble	Réducteur 3/4-14 vers 1/2-14 NPT	Point de passage pour une gaine de protection secondaire flexible ou rigide.
Raccord d’étanchéité externe	Dispositif de préhension de joint de câble à passe-fils multiples	Maintient le câble coaxial et empêche le contournement par le fluide de procédé.

Observations techniques empiriques

Modèles alternatifs et compatibilité

Cette configuration de boîtier 21000 est conçue pour la gamme de transducteurs 3300 XL de 8 mm. Lors de la modernisation d’une installation de transducteur plus ancienne de la série 7200, n’essayez pas de forcer la sonde dans le manchon, car les dimensions internes et les butées d’épaulement diffèrent. Vérifiez le jeu du diamètre intérieur du manchon avant l’insertion.

Pièges liés à l’application et remarques techniques

L’utilisation dans des environnements contenant des gaz acides très corrosifs peut accélérer la corrosion galvanique entre le corps en aluminium et le manchon en acier inoxydable si de l’humidité s’accumule autour des filetages. Dans de telles installations, veillez à appliquer uniformément, lors de l’assemblage, des lubrifiants pour filetages contenant des inhibiteurs anticorrosion actifs.

Conseils de mise en service et de câblage

Insérez toujours la sonde et faites passer son câble intégré de 0,5 mètre dans le manchon et le dispositif de préhension du câble AVANT de fixer le boîtier dans le carter de la machine. Faire tourner le boîtier lorsque la sonde est déjà installée et câblée tordra le câble coaxial, ce qui peut provoquer des microfissures dans le blindage du conducteur et entraîner une dégradation ultérieure du signal.

Directives d’installation

AVERTISSEMENT CRITIQUE : Vérifiez que la machine est complètement hors tension, dépressurisée et refroidie à la température ambiante avant d’installer ou de régler le boîtier de la sonde. Une éjection sous pression de fluide ou de gaz peut entraîner de graves blessures ou la destruction catastrophique du transducteur.

1

Inspectez l’orifice de montage de la machine et éliminez tout résidu de produit pour filetage, toute oxydation ou bavure de l’interface 3/4-14 NPT.

2

Insérez la sonde 3300 XL dans le manchon et faites passer délicatement le câble coaxial de 0,5 mètre dans le passage interne. Vérifiez que la sonde est bien positionnée au fond.

3

Appliquez un produit d’étanchéité pour filetages industriels approprié sur le filetage de montage 3/4-14 NPT, vissez le boîtier dans le carter de la machine et serrez au couple spécifié par le fabricant OEM.

4

Sélectionnez la taille de passe-fil correspondante dans le pack Option 03 en fonction du diamètre extérieur de votre câble. Assemblez le dispositif de préhension du joint de câble afin d’assurer l’étanchéité complète de l’orifice de sortie.

FAQ

Quel modèle de sonde est optimisé pour cette configuration de boîtier ?

Ce boîtier est équipé de l’option 16, spécialement conçue pour être utilisée avec la sonde de proximité Bently Nevada 3300 XL 8 mm.

Quelle est la profondeur de pénétration physique du manchon ?

La profondeur de pénétration de la sonde est configurée à 6,2 pouces (option 062), mesurée entre la face de montage et l’extrémité du manchon.

Que comprend la configuration de raccords de l’option 03 ?

L’option 03 comprend un bouchon 3/4-14 NPT, un réducteur 3/4-14 vers 1/2-14 NPT et un presse-étoupe contenant trois tailles de passe-câbles pour assurer l’étanchéité de câbles de 1/8 à 3/8 pouce.

Cet appareil comprend-il un adaptateur d’entretoise intégré ?

Non, cet appareil est configuré avec l’option 00, ce qui signifie qu’aucun adaptateur d’entretoise n’est fourni avec le boîtier.
