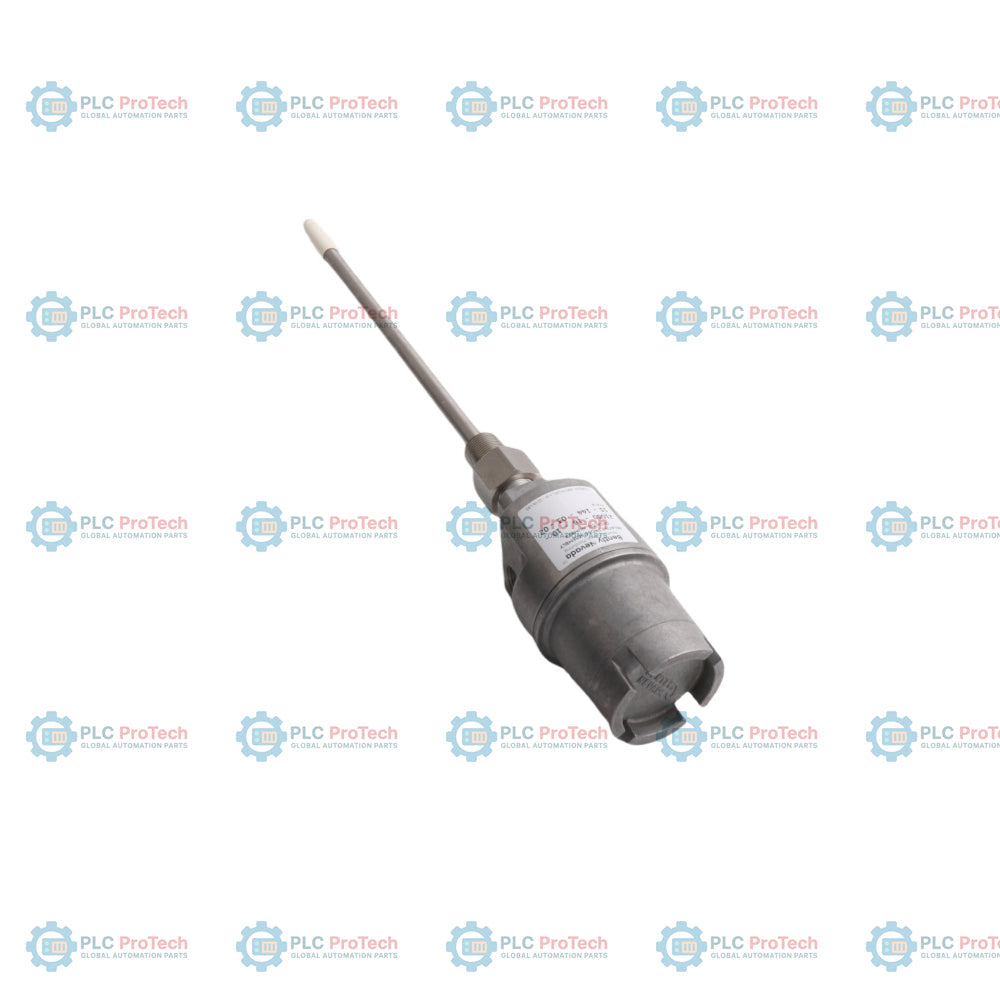

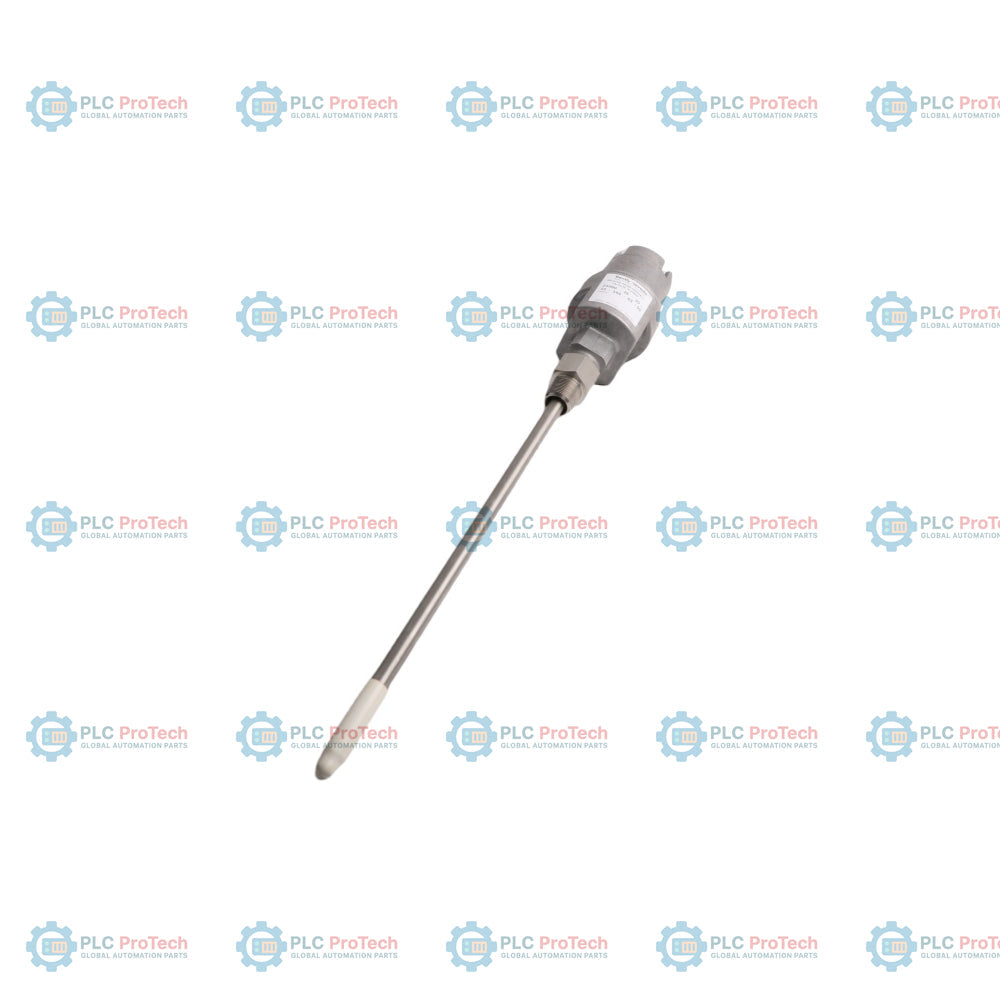

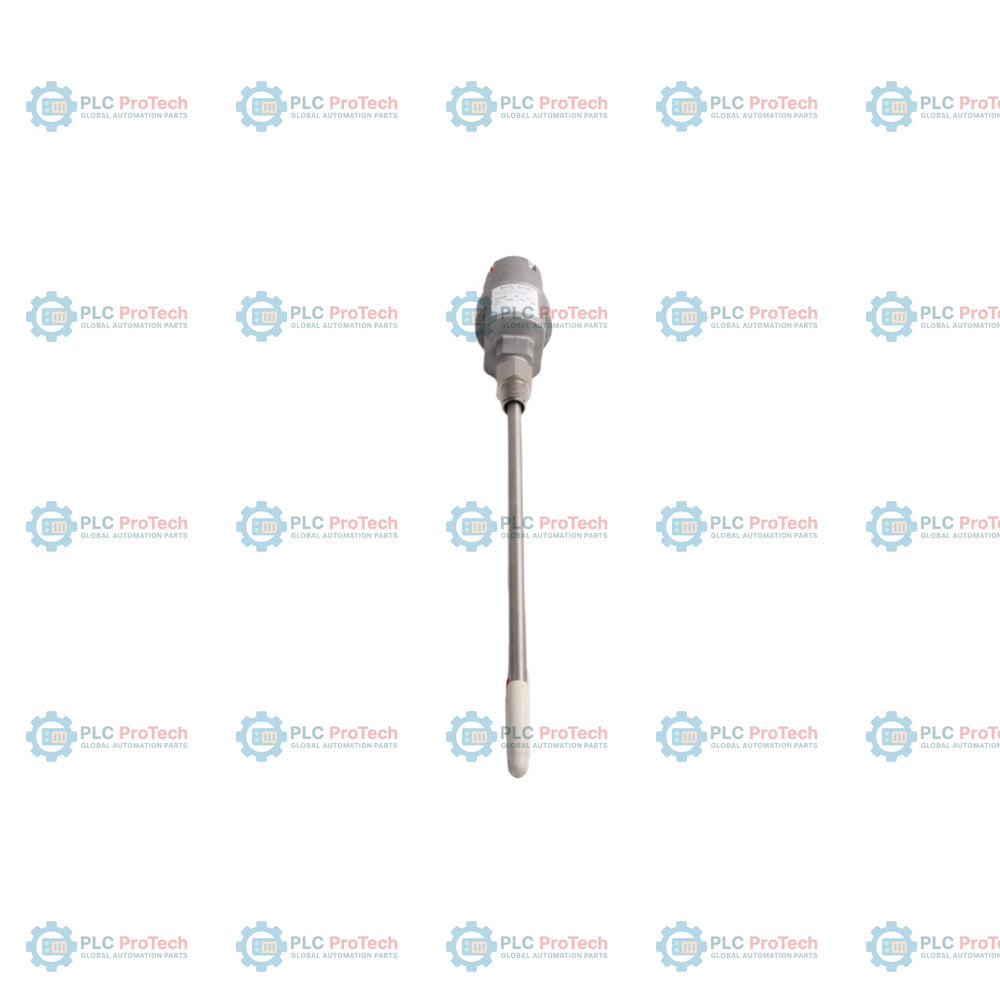

Bently Nevada 21000-16-05-00-074-04-02 Ensembles de boîtier de sonde de proximité

Code

The 21000-16-05-00-074-04-02 Le Il s’agit d’un ensemble de boîtier pour sonde de proximité robuste, conçu pour la surveillance des machines industrielles. Cette configuration spécifie la série de sondes 3300 XL 8 mm (option 16), un câble de sonde de 0,5 m (option 05), aucun adaptateur d’entretoise (option 00), une pénétration de sonde de 7,4 pouces (option 074), un bouchon NPT 3/4-14 (option 04) et un filetage de montage 1/2-14 BSP (option 02).

Faisant partie de la série Bently Nevada 21000, ce boîtier est conçu avec un corps en aluminium et un manchon en acier inoxydable 304 afin d’assurer un montage sûr et protecteur des sondes de proximité à courants de Foucault. Il est conforme aux normes API 670 applicables aux boîtiers montés à l’extérieur. Cette unité est destinée aux applications nécessitant une mesure fiable des vibrations de l’arbre et de la position axiale dans des environnements industriels lourds tels que les installations de production d’électricité et les sites pétrochimiques.

• Caractéristiques
• Configuration avec sonde 3300 XL 8 mm (option 16)
• Longueur du câble de sonde de 0,5 m (20 po) (option 05)
• Aucun adaptateur d’entretoise installé (option 00)
• Profondeur de pénétration de la sonde de 7,4 po (188 mm) (option 074)
• Raccords configurés avec un bouchon NPT 3/4-14 (option 04)
• Interface de filetage de montage 1/2-14 BSP (option 02)
• Construction du corps en aluminium avec manchon en acier inoxydable 304

Compatible avec la norme API 670 pour les boîtiers de sondes de proximité

• Applications
• Surveillance des vibrations de l’arbre des machines tournantes
• Mesure de la position axiale et de la poussée
• Équipements tournants de production d’électricité, de pétrole et de gaz, et de pétrochimie

Protection externe de sondes de proximité dans les environnements industriels

Informations de commande	Option	Code
Référence commandable	21000-16-05-00-074-04-02	Ensemble de boîtier pour sonde de proximité 21000
A - Sonde	16	Sonde 3300 XL 8 mm
B - Longueur du câble	05	0,5 m (20 po)
C - Adaptateur d’entretoise	00	Aucun adaptateur d’entretoise
D - Pénétration de la sonde	074	7,4 po (188 mm)
E - Raccords	04	Un seul bouchon NPT 3/4-14
F - Filetage de montage	02	1/2-14 BSP

Spécifications techniques

Paramètre	Spécification
Fabricant	Bently Nevada (Baker Hughes)
Modèle	21000
Matériau du corps	Aluminium avec manchon en acier inoxydable 304
Compatibilité de la sonde	3300 XL 8 mm
Poids	1,1 kg (2,4 lb)
Température de fonctionnement	-51 °C à +177 °C

Directives d’installation

• Assurez-vous que le câble de la sonde est plus long que le manchon lors de l’installation.
• Pour les longueurs de pénétration de la sonde (C+D) supérieures à 300 mm (12 po), installez un support de manchon supplémentaire afin de minimiser la résonance induite par les vibrations.
• Lorsque la pénétration de la sonde est comprise entre 1,0 et 2,0 pouces, un lamage du carter de la machine peut être nécessaire afin de réduire les effets de vue latérale ou arrière.
• Utilisez un produit d’étanchéité approprié et un traitement des filetages adapté pour les raccordements NPT/BSP afin de préserver l’intégrité environnementale.
