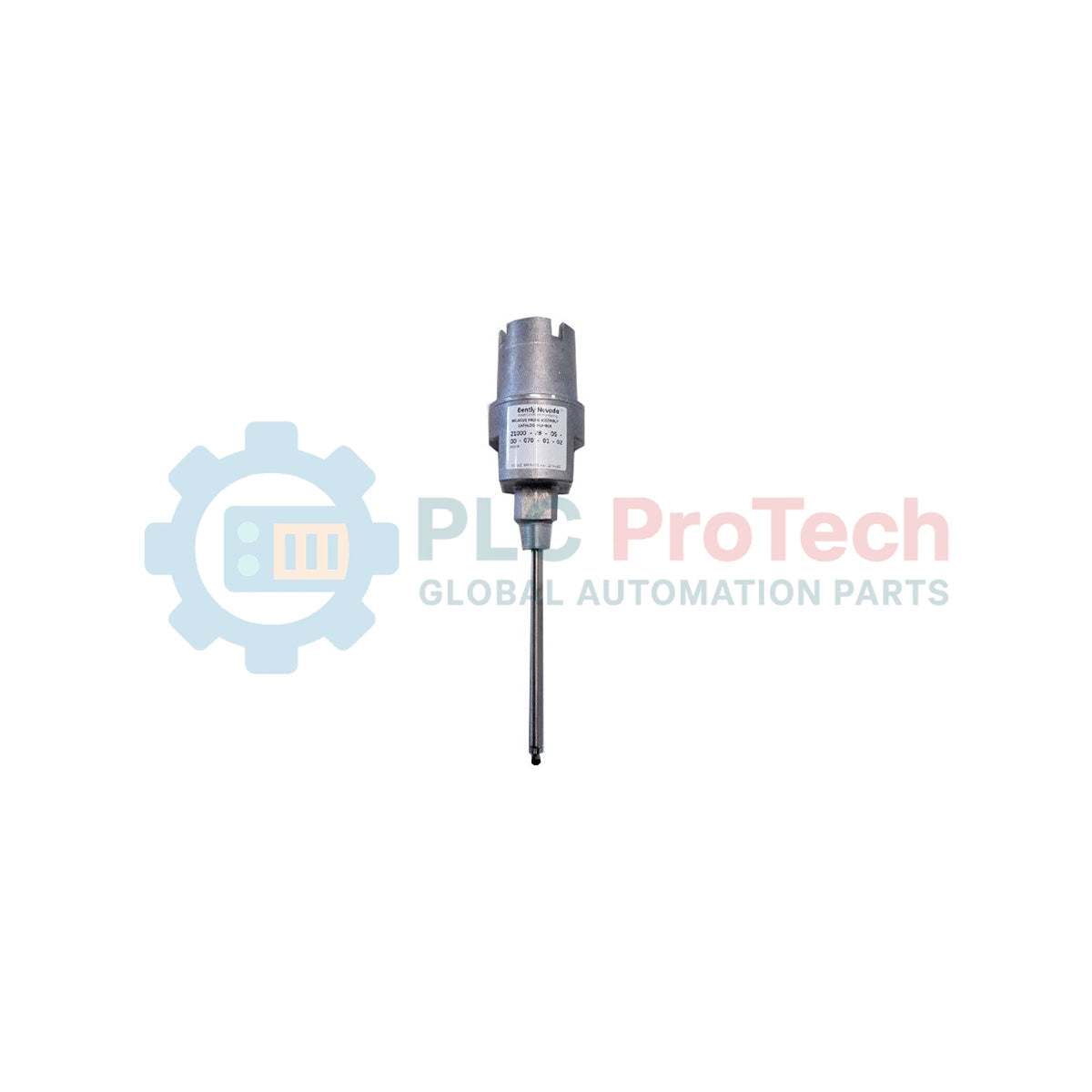

Bently Nevada 21000-16-05-00-40-03-02 Boîtier d'assemblage de sonde de proximité de la série 21000

Description

Optimisant l’isolation mécanique et environnementale des transducteurs critiques, le Bently Nevada 21000-16-05-00-40-03-02 est conçu pour loger et protéger les sondes de proximité industrielles. Faisant partie de la série Bently Nevada 21000, cette enveloppe matérielle robuste protège les connexions et les câbles des capteurs délicats contre les chocs physiques, l’infiltration d’humidité et les atmosphères de procédé corrosives. L’ensemble associe un corps en aluminium léger et haute résistance à un manchon en acier inoxydable 304 durable afin d’assurer l’intégrité structurelle dans les environnements de surveillance de machines à usage intensif.

Caractéristiques

• Intégration optimisée de la sonde : Préconfiguré pour l’installation fluide des sondes de proximité Bently Nevada 3300 XL de 8 mm (Option 16).
• Construction à deux matériaux : Boîtier en aluminium haute qualité associé à un manchon en acier inoxydable 304 résistant à la corrosion pour une protection chimique optimale.
• Gestion robuste des câbles : Comprend des poignées d’étanchéité de câble spécialisées avec plusieurs options de passe-fils afin de fixer et d’étanchéifier les câbles des transducteurs contre les liquides industriels et la poussière.
• Raccords de conduit polyvalents : Équipé d’un bouchon 3/4-14 NPT et d’un réducteur 3/4-14 vers 1/2-14 NPT pour une adaptation simple des conduits.
• Montage conforme aux normes industrielles : Les filetages de montage normalisés 3/4-14 NPT facilitent l’installation rapide sur les carters de machines avec filetage correspondant.

Applications

• Surveillance continue des vibrations sur les turbines à vapeur et à gaz à grande vitesse.
• Protection des sondes de déplacement d’arbre et de position axiale dans les grands compresseurs industriels.
• Applications dans les raffineries pétrochimiques, les centrales de production d’électricité et les installations de traitement des eaux usées.
• Systèmes de suivi de l’axe de l’arbre et de mesure de la vitesse dans les pompes de procédé à plusieurs étages.

Spécifications techniques

Informations techniques empiriques

Modèles alternatifs et compatibilité

Le 21000-16-05-00-40-03-02 est configuré strictement pour un transducteur 3300 XL de 8 mm avec un câble de 0,5 mètre. Si vous remplacez un ancien boîtier de sonde de la série 7200, vérifiez la longueur de la douille et les décalages du filetage de montage. L’adaptation de sondes autres que 3300 XL dans cet ensemble compromettra l’alignement physique interne, ce qui entraînera des mesures d’entrefer incorrectes ou des interférences physiques avec l’arbre de la machine.

Pièges liés à l’application et notes d’ingénierie

Lors du déploiement de boîtiers en aluminium à proximité de composants de procédé présentant de forts gradients de température, tenez compte des différents coefficients de dilatation thermique entre le corps en aluminium et la douille en acier inoxydable 304. Un serrage excessif du filetage de montage dans des carters en acier sans pâte antigrippante de haute qualité peut provoquer un grippage, rendant toute maintenance ou tout réglage ultérieur de la profondeur de pénétration de la sonde impossible sans endommager les filetages.

Conseils de mise en service et de câblage

Utilisez toujours le passe-câble fourni dont le diamètre correspond étroitement au diamètre extérieur du câble de votre sonde à l’intérieur de la pince d’étanchéité. Un joint de câble desserré permet à l’humidité de s’accumuler à l’intérieur de la tête de jonction, ce qui dégrade les caractéristiques du signal RF du système d’adaptation proximal. Pour garantir une fiabilité à long terme dans les environnements humides, créez une boucle anti-goutte dans le conduit juste avant son entrée dans les raccords du boîtier.
