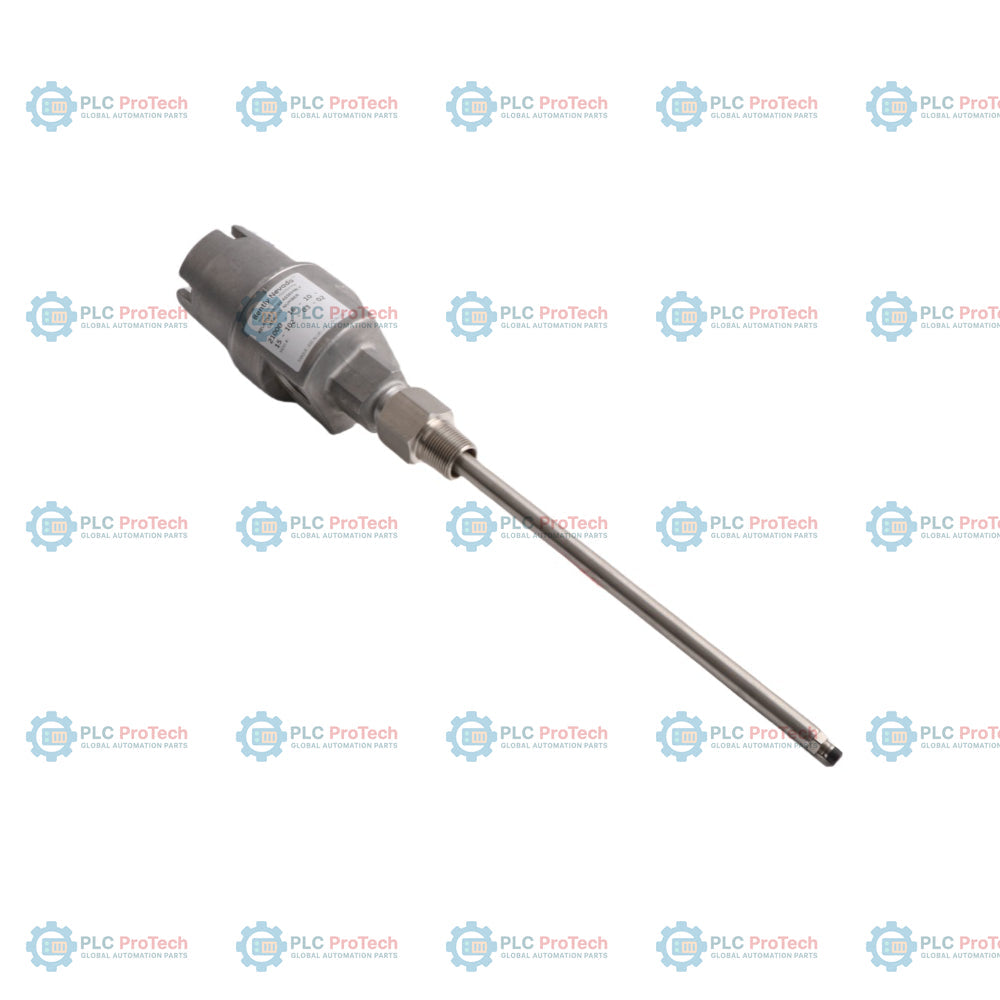

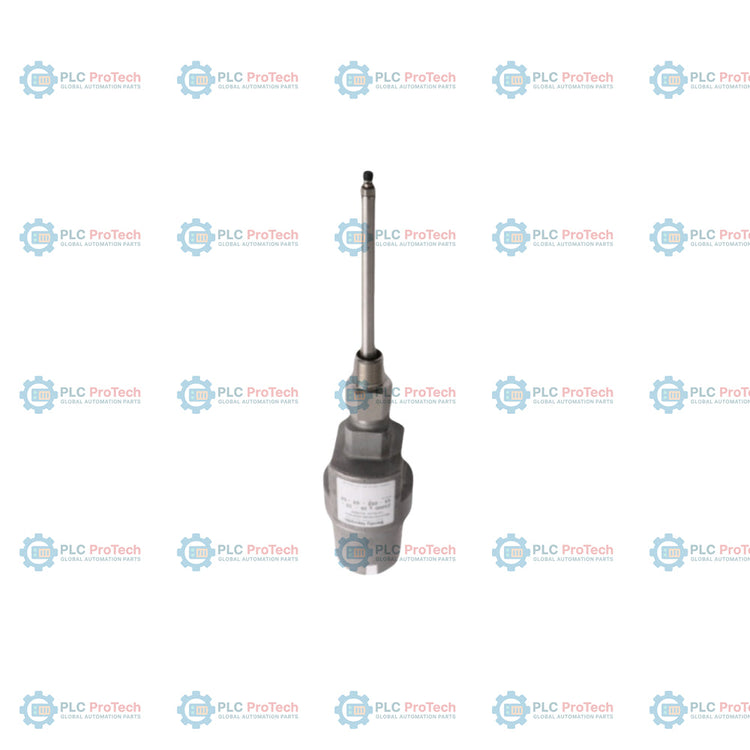

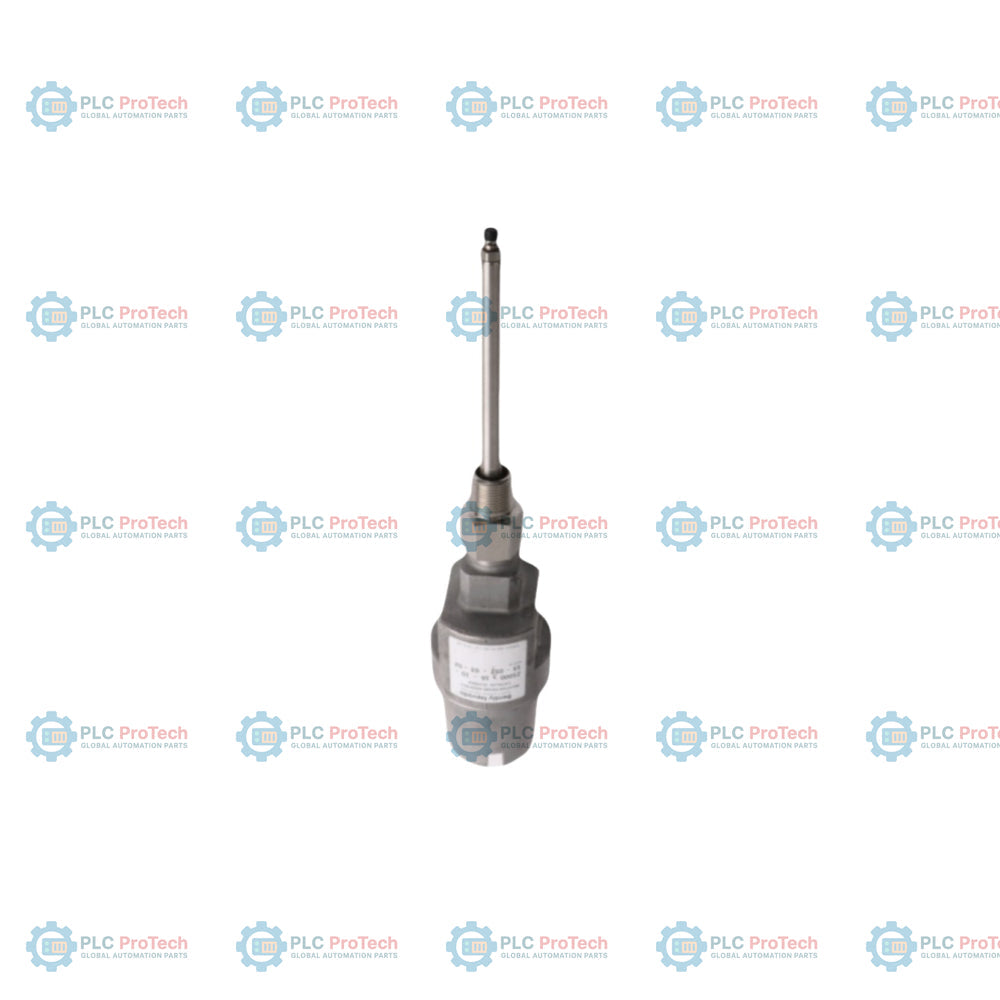

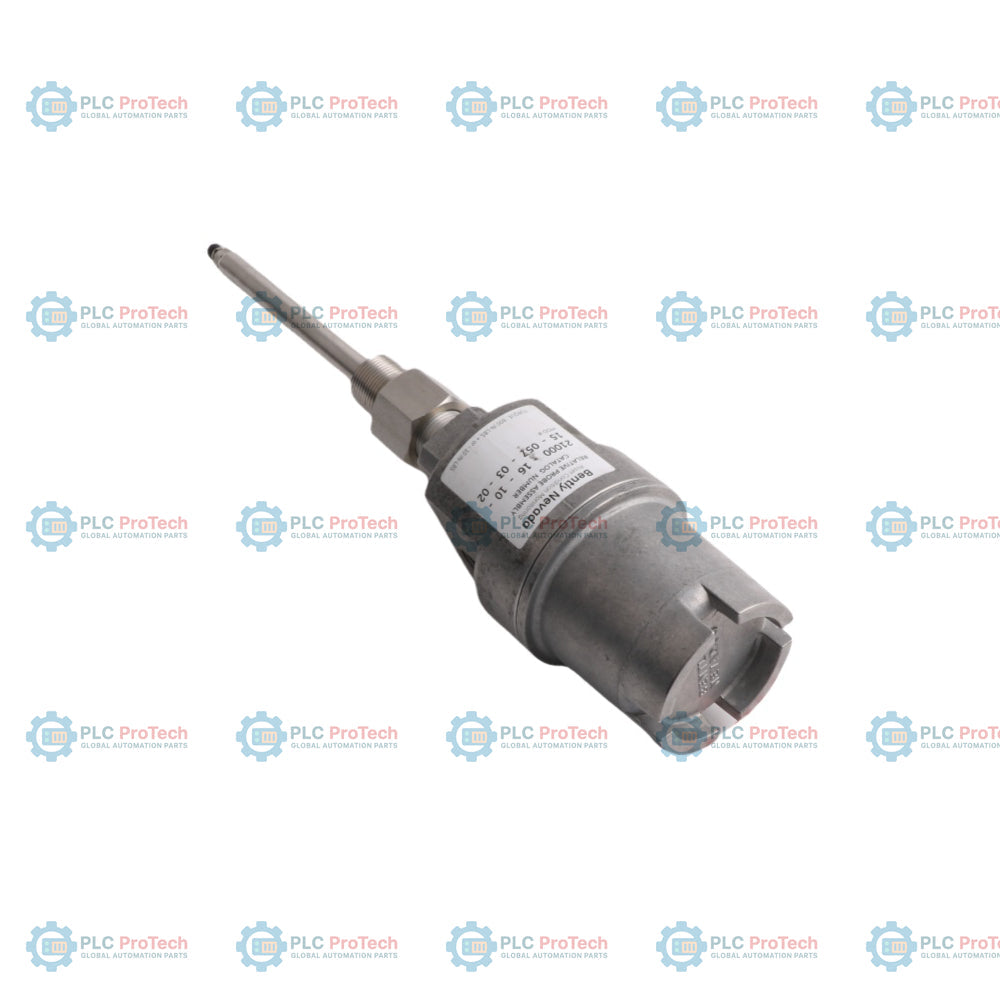

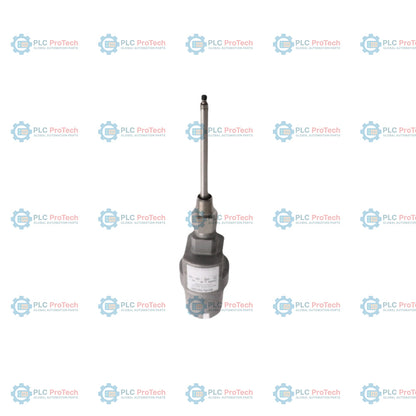

Ensemble de boîtier de sonde de proximité Bently Nevada 21000-28-05-15-50-03-02

Description

Conçu pour les machines industrielles tournantes soumises à des conditions sévères, le Bently Nevada 21000-28-05-15-50-03-02 assure le confinement mécanique et l’étanchéité environnementale des transducteurs de proximité. Cet ensemble de boîtier en aluminium pour service intensif permet de positionner et de régler précisément la sonde tout en préservant l’intégrité structurelle externe face aux contaminants atmosphériques agressifs, à l’huile et à l’humidité. Conçu pour les installations essentielles de protection des machines et d’instrumentation de supervision des turbines (TSI), il garantit un alignement optimal de la sonde par rapport à l’arbre cible sans nécessiter la dépressurisation complète du système pendant les opérations courantes de maintenance ou de réglage.

Caractéristiques

• Boîtier résistant à la corrosion : Fabriqué en aluminium moulé de qualité supérieure pour résister aux environnements industriels volatils et aux atmosphères marines.
• Configuration de manchon réglable : Permet un réglage continu de la profondeur de la sonde de proximité, garantissant un étalonnage précis de l’écartement pour les mesures de vibration et de position axiale.
• Homologations multiorganismes : Homologué pour les classifications de zones dangereuses, avec des niveaux de protection antidéflagrante et résistante aux explosions dans les zones à haut risque.
• Intégration d’un joint d’étanchéité aux fluides : Intègre des bagues d’étanchéité internes avancées pour empêcher les huiles lubrifiantes et les gaz de procédé de fuir dans l’environnement extérieur.
• Interface de conduit industriel : Les ports de raccordement électrique standardisés permettent une intégration parfaite aux systèmes de conduits rigides ou flexibles.

Applications

• Surveillance des vibrations des turbines à vapeur et à gaz et suivi de la position du rotor.
• Compresseurs centrifuges industriels de grande taille et turbocompresseurs.
• Détection des vibrations de l’arbre et du déplacement axial des générateurs hydroélectriques.
• Arbres de ventilateurs de tours de refroidissement pour service intensif et grands réducteurs industriels.
• Réseaux de surveillance des pompes d’alimentation des chaudières et des pompes de procédé haute pression.

Spécifications techniques

Observations techniques empiriques

Modèles alternatifs et compatibilité

Le boîtier en aluminium Bently Nevada de la série 21000 est compatible avec les sondes de proximité 3300 XL standard de l’industrie, de 8 mm et de 5 mm. Si votre installation se trouve dans un environnement marin très corrosif ou est exposée à des lavages acides continus, envisagez de passer au boîtier de la série 31000, qui remplace le corps en aluminium moulé par de l’acier inoxydable 316 afin d’éliminer les risques d’oxydation galvanique.

Pièges liés à l’application et remarques techniques

Lors de l’installation du 21000-28-05-15-50-03-02 sur des carters de turbines à vapeur haute température, les ingénieurs mécaniciens doivent tenir compte de la dilatation thermique du carter de la machine et de la douille du boîtier de 5,0 pouces. Des températures de fonctionnement supérieures à 85 degC peuvent provoquer une dilatation physique mesurable du boîtier, ce qui modifie directement l’entrefer calibré du capteur. Effectuez des essais de vérification dynamique une fois que la machine a atteint l’équilibre thermique.

Conseils de mise en service et de câblage

Assurez-vous que le frein-filet haute température est appliqué uniquement sur les adaptateurs de bride de montage et non sur les filetages de réglage principaux de la sonde de proximité. Pour fixer le raccord de conduit 1/2-14 NPT, utilisez un produit d’étanchéité pour filetages industriel certifié (tel qu’une pâte PTFE ou un anti-grippant de haute qualité) afin de garantir la conformité physique à l’indice de protection IP66 contre les infiltrations d’humidité et le confinement sûr des atmosphères explosives.
