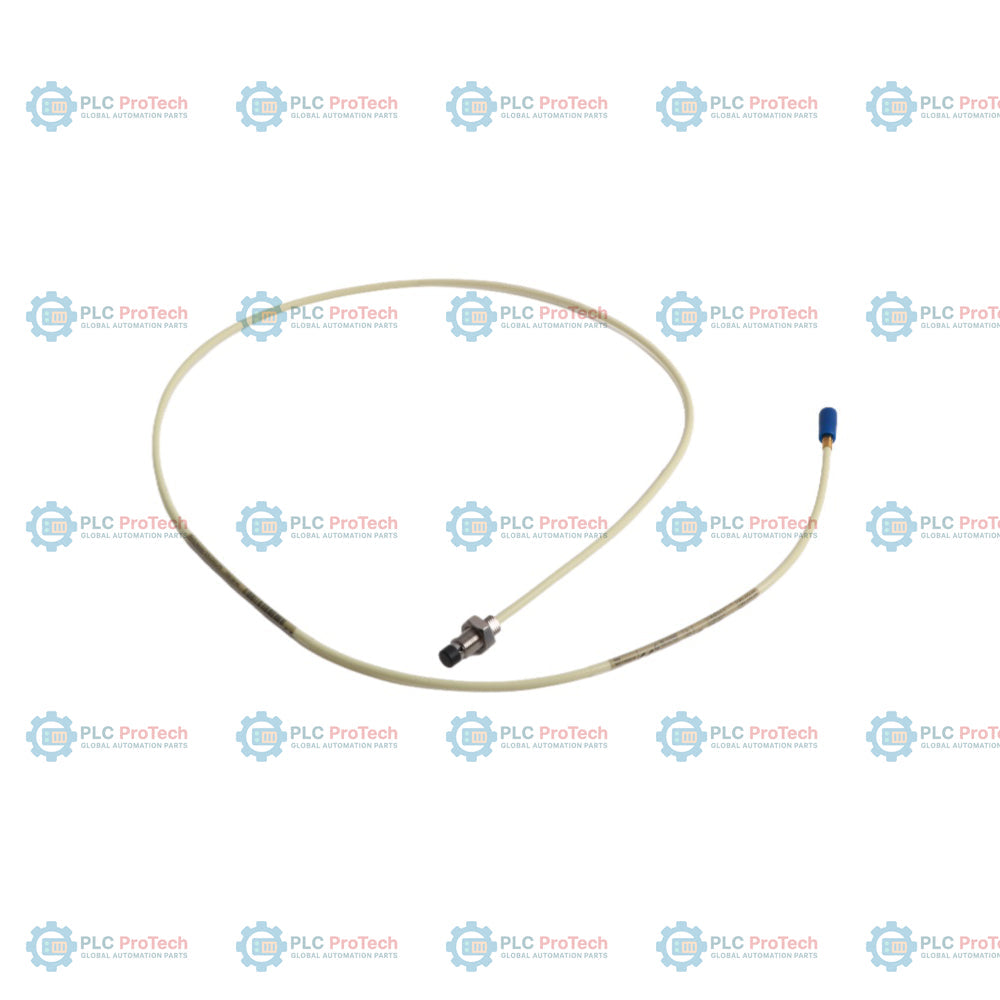

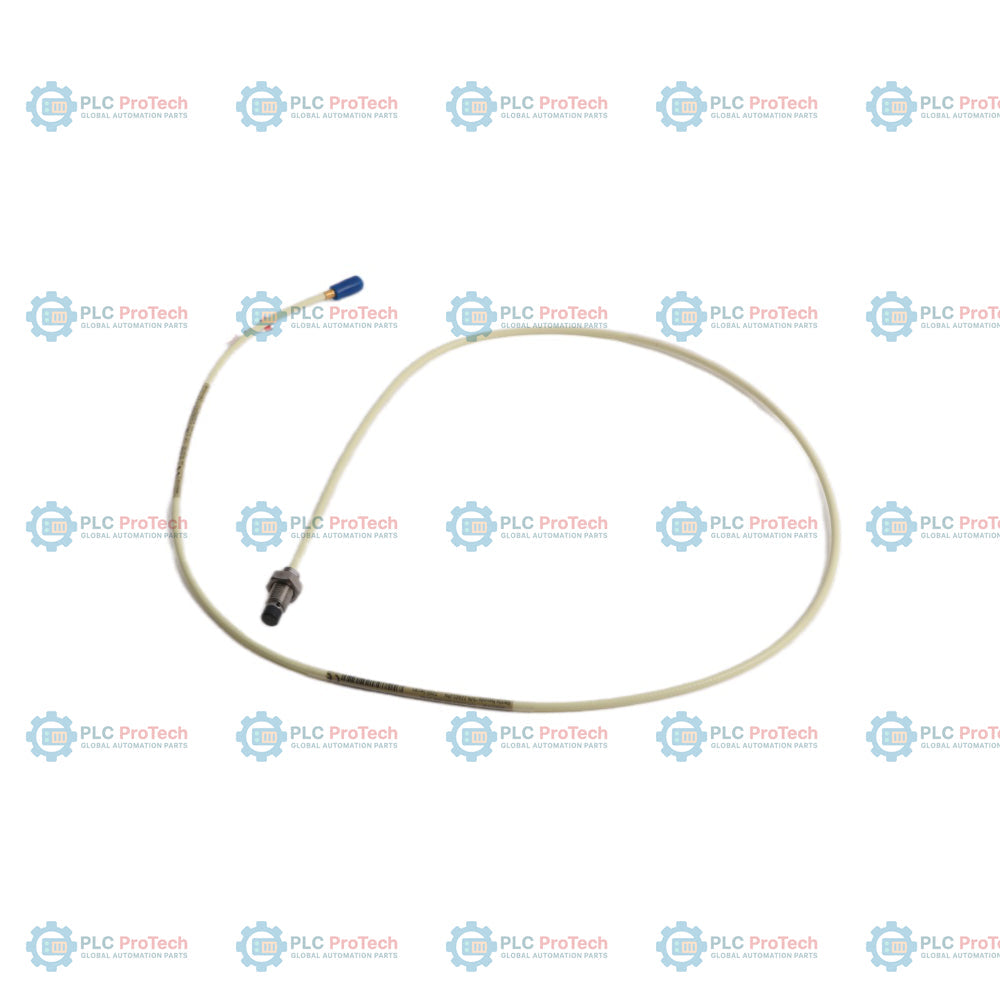

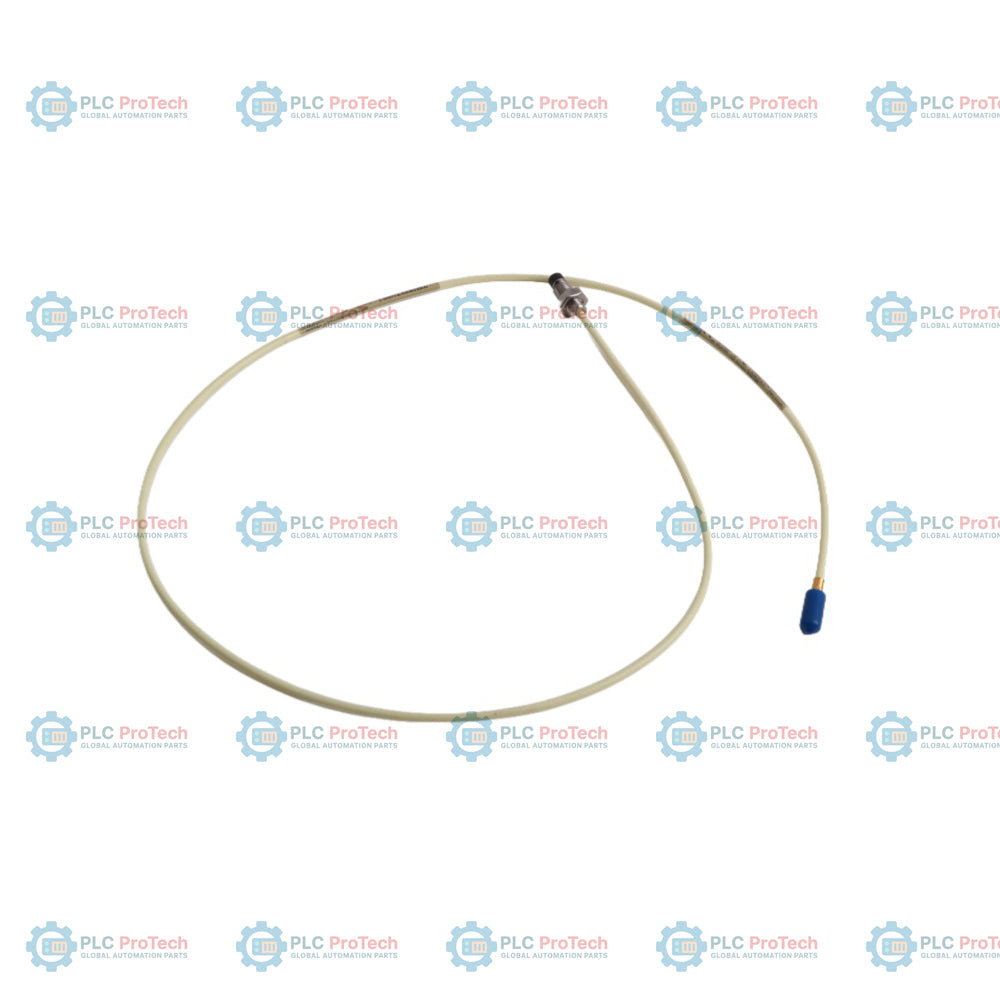

Bently Nevada 21504-16-32-10-62 Série 7200 Sonde à montage standard de 5 mm et 8 mm

Description

L’Option 16 (longueur non filetée de 1.6 po) et l’Option 62 (connecteur coaxial mâle miniature avec protecteur de connecteur) définissent cette configuration de sonde de proximité de la série 7200 — 21504-16-32-10-62.

Ce capteur à courants de Foucault sans contact est utilisé pour mesurer les vibrations de l’arbre et la position axiale sur les machines tournantes et alternatives. Le 21504-16-32-10-62 Cette sonde est dotée d’une extrémité de 8 mm en sulfure de polyphénylène (PPS), un plastique haute performance capable de résister aux environnements difficiles, humides et chimiques. Elle fonctionne selon le principe des courants de Foucault pour détecter les distances statiques et dynamiques entre l’extrémité de la sonde et la cible observée (généralement une cible en acier AISI 4140). Cette sonde est conçue sans armure de câble en acier inoxydable (non blindée) et possède un filetage anglais standard 3/8-24 UNF-2A. Contrairement à sa variante blindée, la 21505, cette version non blindée utilise un câble coaxial standard de 95 ohms d’une longueur totale de 1.0 m (Option 10) et est équipée d’un protecteur de connecteur (Option 62) pour empêcher la pénétration de débris et d’humidité au niveau du point de connexion.

Caractéristiques

• Extrémité de 8 mm de diamètre en sulfure de polyphénylène (PPS), offrant une résistance aux produits chimiques, à l’humidité et à la corrosion.
• Corps fileté 3/8-24 UNF-2A avec une longueur non filetée de 1.6 pouces et une longueur totale de corps de 3.2 pouces.
• Câble coaxial intégré de 1.0 m (39 pouces), 95 ohms (Option 10), avec connecteur coaxial mâle miniature et protecteur de connecteur (Option 62).
• Configuration avec câble coaxial non blindé pour le passage dans des conduits standard et des supports internes de machine.
• Plage de mesure linéaire de 80 mils (2.0 mm) lorsqu’elle est associée à un Proximitor 7200 et à une cible compatibles.
• Réponse en fréquence de 0 Hz (CC) à 10 kHz (-5 % à 10 kHz) pour les mesures dynamiques à grande vitesse.
• Plage de température de fonctionnement de -30 degF à +350 degF (-34 degC à +177 degC) pour l’extrémité de la sonde et l’ensemble de câbles.

Applications

• Surveillance des vibrations radiales de l’arbre pour l’analyse de la dynamique du rotor et la détection de l’usure des paliers.
• Mesure de la position de poussée axiale pour surveiller l’état du palier de butée et prévenir les défaillances critiques.
• Détermination de la position radiale moyenne de l’arbre pour le contrôle de l’angle d’attitude et de la stabilité du rotor.
• Mesure de l’excentricité et du fléchissement du rotor lors du démarrage et de l’arrêt de la machine.
• Détection de la vitesse et de la référence de phase (Keyphasor) sur les turbines à vapeur, les turbines à gaz, les compresseurs, les pompes et les générateurs.

Informations de commande

Spécifications techniques

Connexions et interfaces

Le câble coaxial intégré se termine par un connecteur coaxial mâle miniature équipé d’un protecteur de connecteur. Cette interface se raccorde au connecteur coaxial femelle d’un câble d’extension de la série 7200 ou d’un capteur Proximitor. Cette connexion coaxiale est conçue avec une impédance de 95 ohms afin d’éviter les réflexions du signal et de maintenir l’étalonnage du système.

Directives d’installation

• Mise à la terre : Le blindage coaxial doit être maintenu et isolé du boîtier de la machine.
• Réglage de l’entrefer de la sonde : Réglez-le généralement au centre de la plage linéaire (environ 50 mils ou 1,27 mm) à l’aide d’un voltmètre pour mesurer la sortie du Proximitor (généralement -10 Vcc à mi-entrefer).
• Acheminement des câbles : Évitez d’acheminer les câbles coaxiaux le long de lignes CA haute tension. Fixez le câble pour éviter les battements ou l’abrasion.
• méplats pour clé : Utilisez les filets du boîtier hexagonal de 7/16 pouce et les contre-écrous pour le montage standard.
• Dégagement : Assurez-vous de disposer d’un dégagement latéral suffisant autour de l’extrémité de la sonde (généralement un espace libre d’au moins 1,2 pouce / 30,5 mm de diamètre) afin d’éviter les charges latérales et la diaphonie causées par le métal adjacent.
