Fabricant : Bently Nevada
N° de produit : 24701-16-10-00-090-03-02
Pays d'origine :États-Unis
Type de produit : Ensembles de boîtier de sonde de proximité
Paiement : Virement bancaire, Western Union
Poids : 1800g
Dimensions : 78.2 x 151.9 x 78.2 mm (L x H x P)
Port d'expédition : Xiamen
Garantie : 12 mois

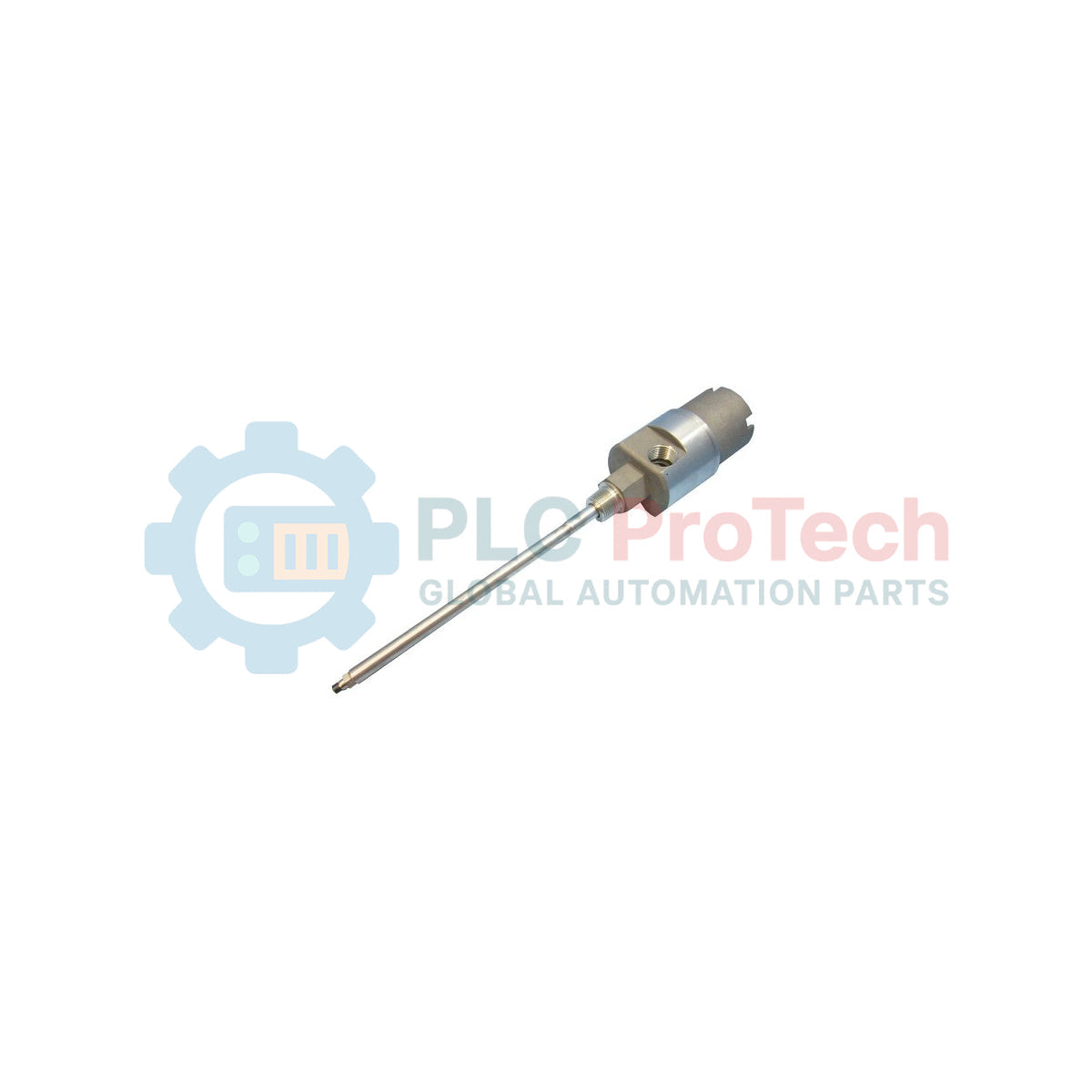

24701-16-10-00-090-03-02 est un ensemble boîtier en acier inoxydable destiné au montage externe d’une sonde de proximité 3300 XL de 8 mm.
L’ensemble fournit une configuration de montage protégée entre la sonde à montage inversé et la surface de la machine surveillée. Sa construction comprend un couvercle bombé fileté, des orifices de conduit, un manchon de sonde, des joints toriques, un joint d’étanchéité fileté et des raccords de conduit.
Cette configuration comprend une sonde 3300 XL de 8 mm avec un câble de 1,0 m. Elle utilise une dimension de pénétration de la sonde de 9,0 po et un filetage de montage 3/4-14 NPT.
La configuration de raccords E:03 comprend un bouchon de conduit, un réducteur NPT et un presse-étoupe de câble. L’ensemble est compatible avec les installations du système de transducteur de proximité 3300 XL de 8 mm.
| Position de commande | Code | Configuration |
|---|---|---|
| Modèle de base | 24701 | Ensemble boîtier de sonde de proximité en acier inoxydable |
| A : Sonde avec connecteur | 16 | Sonde 3300 XL de 8 mm |
| B : Longueur du câble de la sonde | 10 | 39 po (1,0 m) |
| C : Adaptateur d’entretoise | 00 | Sans adaptateur d’entretoise |
| D : Pénétration de la sonde | 090 | 9,0 po (229 mm) |
| E : Raccords | 03 | Un bouchon 3/4-14 NPT Un réducteur 3/4-14 à 1/2-14 NPT Une pince d’étanchéité pour câble avec passe-câbles pour des câbles de 1/8 à 3/16 po, de 1/4 à 5/16 po et de 5/16 à 3/8 po |
| F : Filetage de montage | 02 | 3/4-14 NPT |
| Fabricant | Bently Nevada |
|---|---|
| Modèle | 24701-16-10-00-090-03-02 |
| Type de produit | Ensemble boîtier de sonde de proximité |
| Série du boîtier | 24701 |
| Sonde incluse | Sonde de proximité à montage inversé 3300 XL 8 mm |
| Longueur du câble de la sonde | 39 po (1,0 m) |
| Adaptateur d’entretoise | Non inclus |
| Pénétration de la sonde | 9,0 po |
| Plage de réglage de la pénétration de la sonde | 13 mm (+/- 0,5 po) |
| Matériau du boîtier | Acier inoxydable 303 |
| Matériau du manchon de la sonde | Acier inoxydable 304 |
| Largeur du boîtier | 78,2 mm (3,08 po) |
| Hauteur du boîtier jusqu’au repère de montage | 151,9 mm (5,97 po) |
| Section inférieure du boîtier | 27,9 mm (1,10 po) |
| Diamètre du manchon de la sonde | 12,7 mm (0,50 po) |
| Filetage de montage | 3/4-14 NPT |
| Filetage du port de conduit | 3/4 NPT |
| Plage 1 du passe-câble d’étanchéité | 1/8 à 3/16 po |
| Plage 2 du passe-câble d’étanchéité | 1/4 à 5/16 po |
| Plage 3 du passe-câble d’étanchéité | 5/16 à 3/8 po |
| Température de fonctionnement et de stockage de la sonde | De -51 °C à +177 °C (de -60 °F à +351 °F) |
| Masse typique du boîtier | 1,8 kg (4,1 lb), sans raccords |
