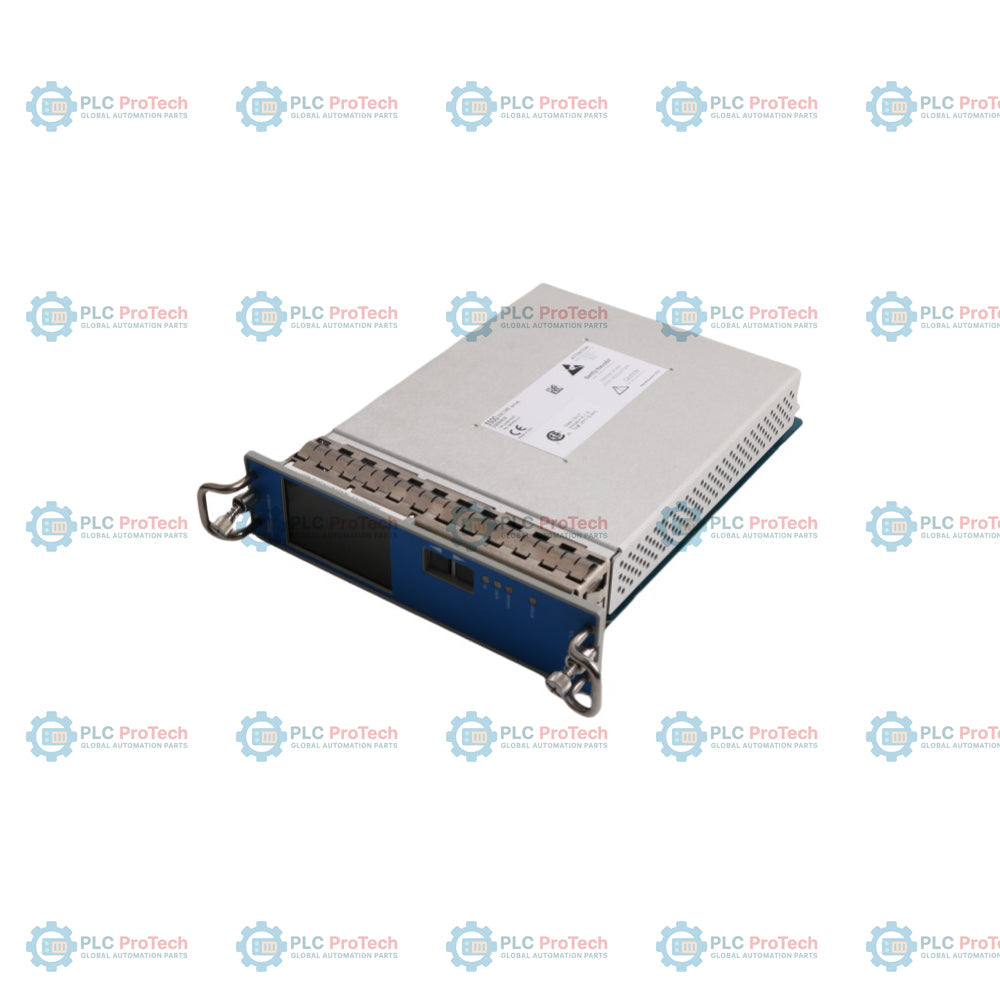

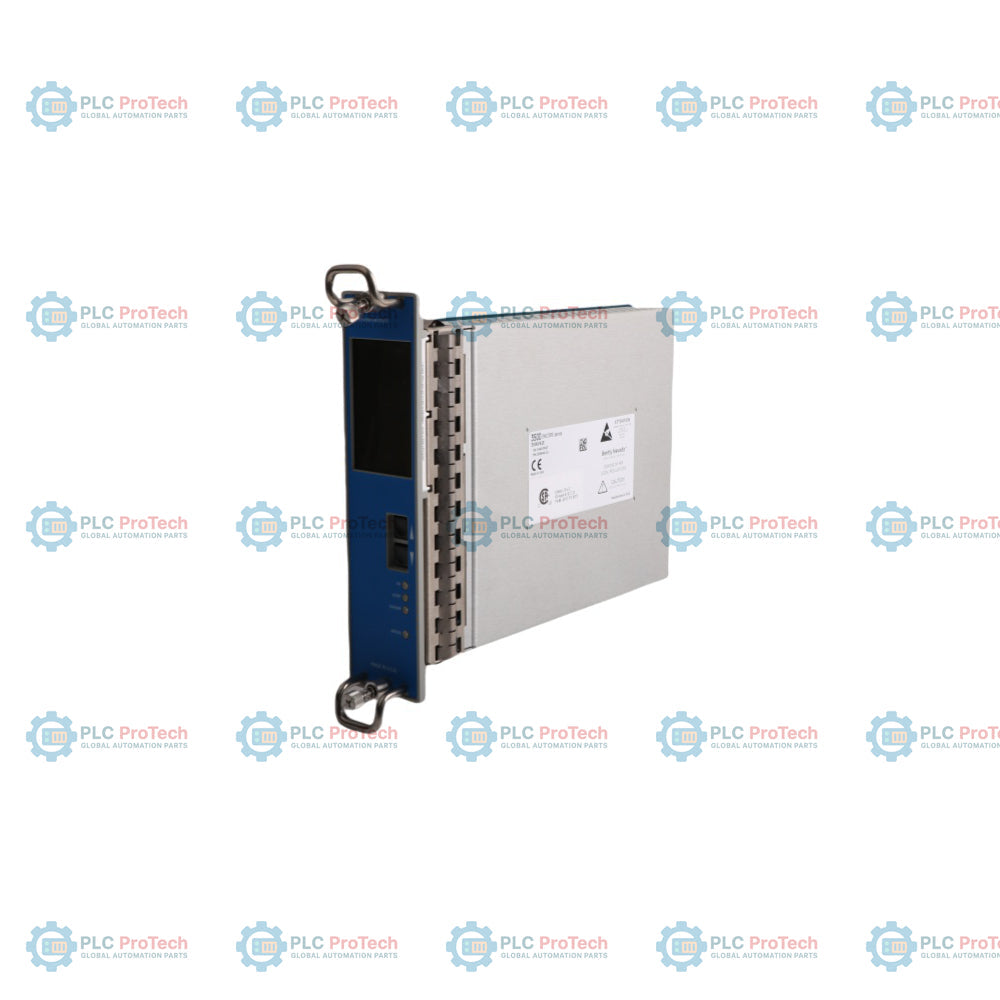

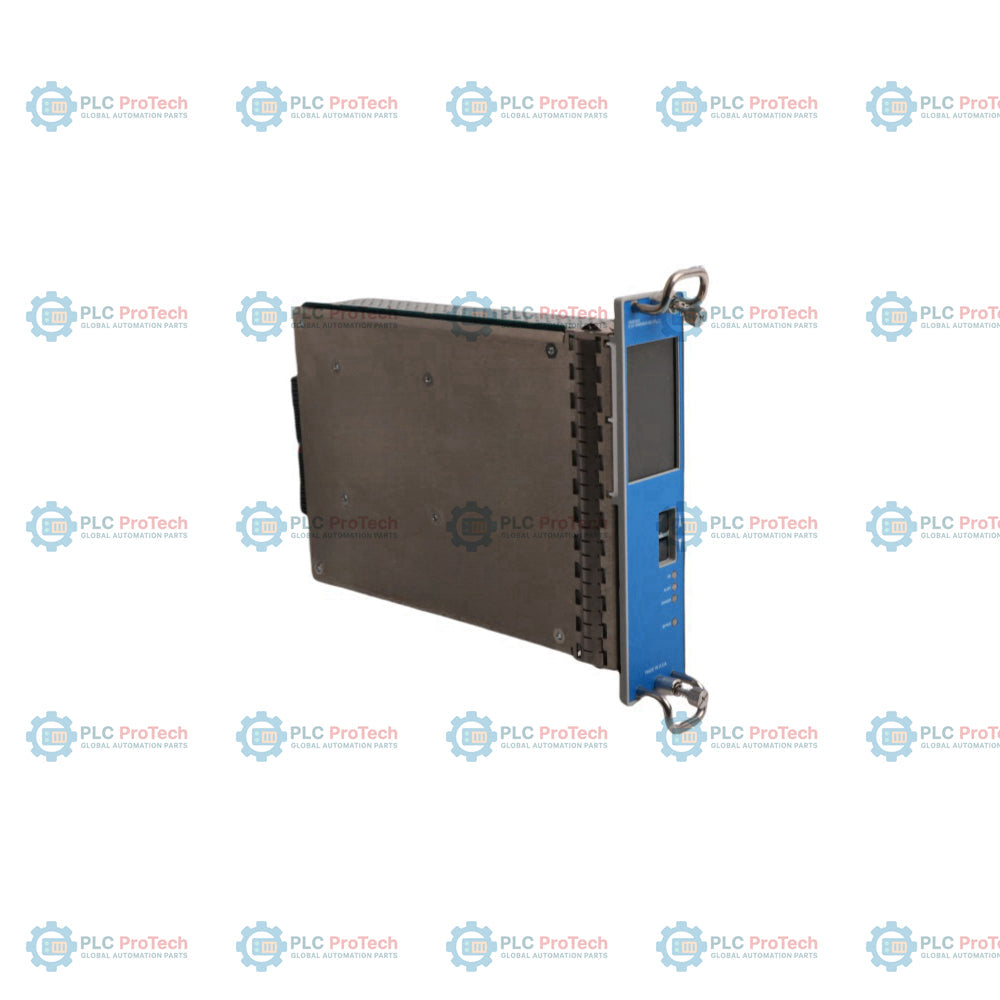

Bently Nevada 285694-02 3500/61E Moniteur de température à 6 canaux

Présentation du produit

Le 285694-02 (3500/61E) est un module de surveillance de température à six canaux et à haute précision, conçu pour le système de protection des machines Bently Nevada 3500 ENCORE. Principalement utilisé dans les turbines à gaz et à vapeur ainsi que dans les compresseurs de grande puissance des secteurs de la production d’électricité et du pétrole et du gaz, ce module assure une protection essentielle des bobinages des moteurs et des températures des paliers. En traitant en continu les signaux des détecteurs de température à résistance (RTD) et en les comparant aux seuils d’alerte et de danger programmables par l’utilisateur, le 285694-02 garantit que les dépassements thermiques sont détectés avant qu’une défaillance mécanique catastrophique ne survienne. Sa capacité à s’intégrer aux mises à niveau des racks 3300 existants comme aux racks modernes des systèmes ENCORE en fait une solution polyvalente pour réduire les temps d’arrêt des installations et prolonger la durée de vie des équipements tournants.

Configuration technique

Le 285694-02 est configuré comme un moniteur RTD non isolé, optimisé pour la détection thermique haute densité, lorsque des capteurs en platine à 3 ou 4 fils sont utilisés.

• Polyvalence des capteurs : Prend en charge les RTD en platine de 100 ohms (alpha = 0.00385 ou 0.00392), en nickel de 120 ohms et en cuivre de 10 ohms. Le RTD en platine (0.00385) est la norme industrielle mondiale recommandée pour une précision optimale.

• Adaptabilité du système : En mode « mise à niveau du rack », il s’interface avec les modules d’E/S et les relais existants de la série 3300. En mode « système ENCORE », il utilise des modules de relais programmables par logique pour piloter les alarmes.

• Intégrité du signal : Fournit une source de courant dédiée de 913 microampères par transducteur (alimentation simple pour 4 fils, double pour 3 fils) afin de garantir une mesure stable de la résistance sur de longues distances de câblage.

• Visibilité opérationnelle : Équipé de voyants LED en face avant indiquant les états OK, Alerte, Danger et Bypass, offrant un retour de diagnostic local immédiat au personnel de maintenance.

Caractéristiques techniques

FAQ technique

Comment le 3500/61E gère-t-il les installations en « mise à niveau du rack » par rapport aux installations en « système complet » ?

Lors d’une mise à niveau du rack, le 3500/61E remplace le moniteur 3300/30 ou 3300/35 tout en utilisant les E/S et les relais 3300 d’origine. Dans un système ENCORE complet, il utilise de nouveaux modules d’E/S de température ENCORE ainsi qu’un module de relais programmable pour piloter les alarmes.

Un étalonnage sur site est-il requis pour ce module ?

Non. Tous les paramètres de configuration sont définis via le logiciel de configuration du rack 3500. Les circuits internes de haute précision du module éliminent la nécessité d’un étalonnage manuel sur site une fois le type et la plage du transducteur définis.

Quel est l’impact d’un court-circuit sur les sorties de l’enregistreur ?

Le fonctionnement du moniteur n’est absolument pas affecté par les courts-circuits sur les sorties d’enregistreur de 4 à 20 mA. Cette conception garantit qu’un défaut sur la ligne de signal du DCS/API ne compromettra pas la logique principale de protection des machines.

Directives d’installation et conseils d’ingénierie sur site

• Précision du câblage des RTD : Pour les installations de RTD à 3 fils, veillez à ce que les trois conducteurs présentent une résistance presque identique et soient acheminés ensemble. Le 285694-02 utilise deux sources de courant pour la compensation à 3 fils ; un déséquilibre important de la résistance des conducteurs entraînera des erreurs de mesure de température susceptibles de provoquer des déclenchements intempestifs.

• Considérations relatives aux barrières : En cas d’utilisation de barrières de sécurité intrinsèque externes, notez que la limite inférieure « OK » du capteur est généralement restreinte à -50 °C. Veillez à ce que le logiciel de configuration 3500 soit réglé pour tenir compte de la résistance supplémentaire des barrières afin de maintenir la précision des mesures.

• Gestion de la logique des relais : Dans une configuration de système ENCORE, n’oubliez pas que le 3500/61E ne possède pas de relais intégrés. Il doit être associé à un module de relais 3500. Vérifiez que l’état « Bypass » du moniteur est correctement pris en compte dans la logique d’interverrouillage de sécurité de l’installation pendant la maintenance afin d’éviter un fonctionnement sans surveillance.

• Bonnes pratiques de blindage : Pour réduire les interférences électromagnétiques (EMI) sur les signaux RTD de faible niveau, utilisez des câbles blindés à paires torsadées. Raccordez les blindages uniquement à la barre de terre du rack 3500 afin d’éviter les boucles de masse susceptibles de provoquer une « dérive » du signal ou des déclenchements intempestifs des états Alerte/Danger.
