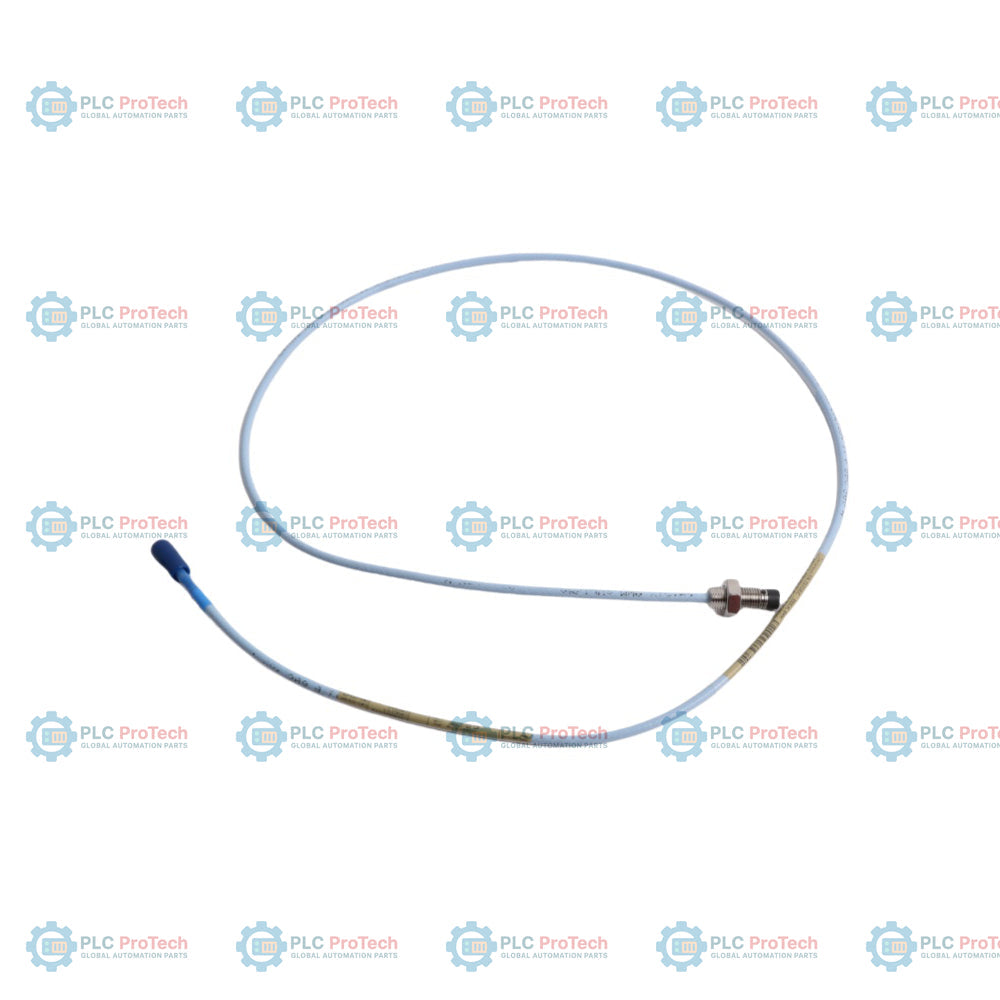

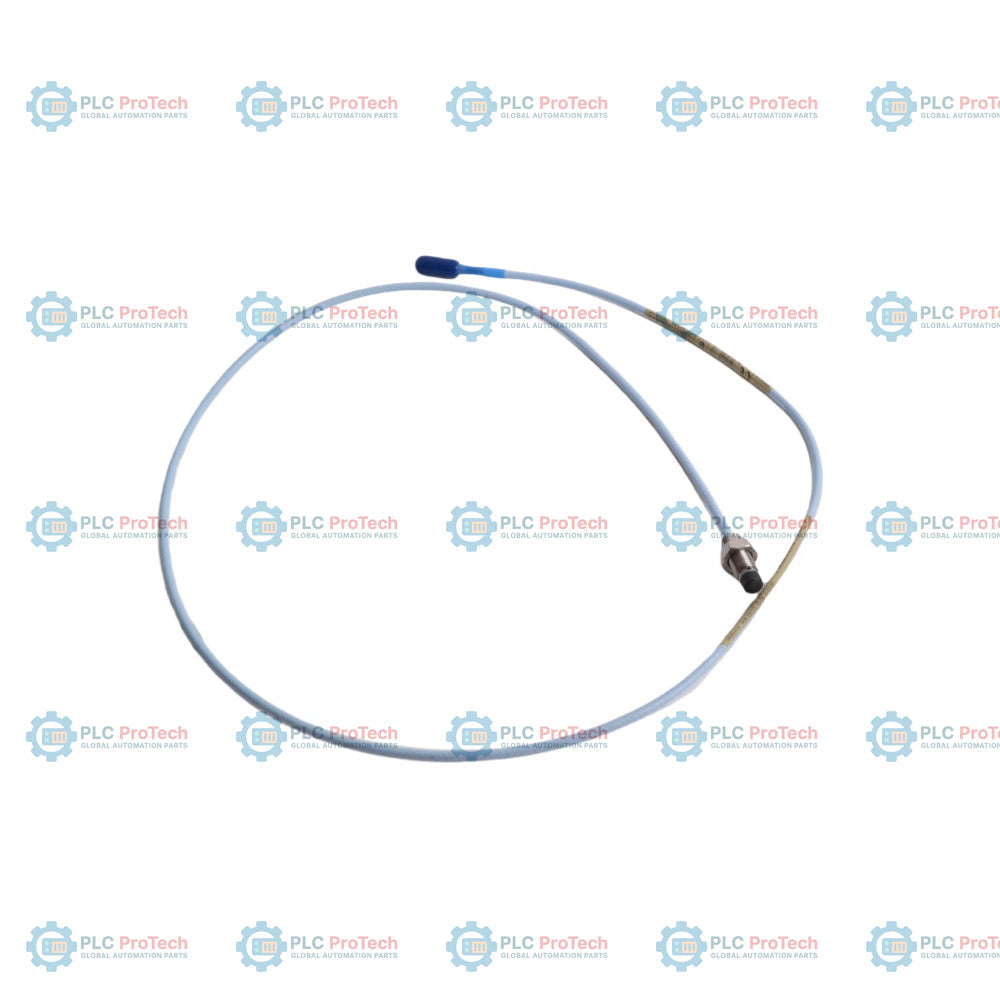

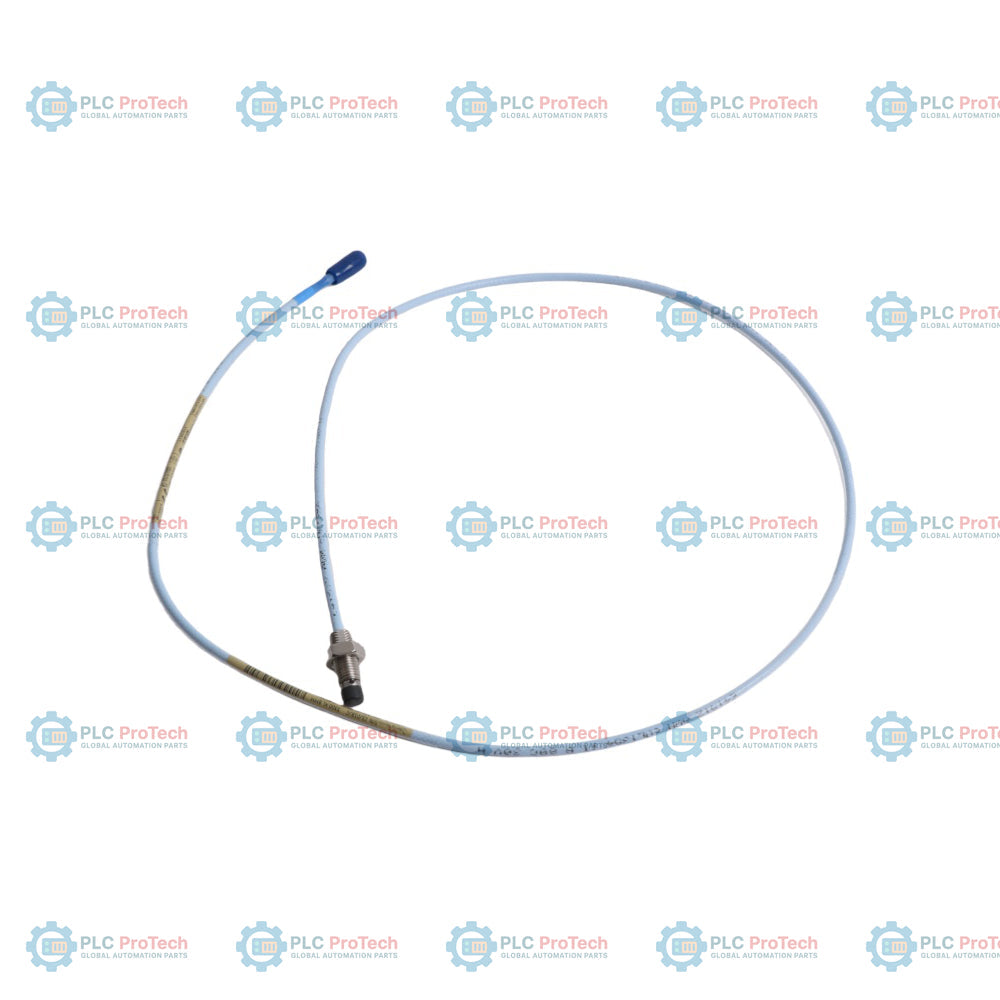

Sonde de proximité Bently Nevada 3300 XL 8 mm 330101-00-08-10-11-05

Description

La Bently Nevada 330101-00-08-10-11-05 est une sonde de proximité 3300 XL de 8 mm haute précision, configurée avec une longueur totale de boîtier entièrement fileté de 0.8 pouce et une longueur non filetée nulle. Conçue pour les applications industrielles exigeantes où de l'huile, de l'humidité ou d'autres fluides de procédé sont présents, cette variante spécifique est équipée d'une option de connecteur 11 spécialisée. Cette option équipe la sonde d'un câble coaxial FluidLoc et d'un protecteur de connecteur ClickLoc intégré. Cette configuration garantit que les liquides ne peuvent pas migrer à l'intérieur du câble ni compromettre le point de connexion. En outre, la sonde comprend les homologations standard CSA, ATEX et IECEx pour zones dangereuses (option 05) destinées aux installations à sécurité intrinsèque, ce qui en fait un composant essentiel pour la protection des machines critiques lorsque l'étanchéité environnementale et la conformité aux zones dangereuses sont primordiales.

Faisant partie de la série Bently Nevada 3300 XL, cette sonde de proximité fonctionne selon le principe de mesure par courants de Foucault afin de fournir des données très précises et sans contact sur les vibrations et la position de l'arbre. Elle s'intègre parfaitement aux systèmes de surveillance 3300 XL et s'associe à un capteur Proximitor de la série 330180 ainsi qu'à un câble d'extension standard correspondant pour fournir en continu des données de diagnostic sur l'état des machines aux systèmes à châssis 3500 ou à d'autres moniteurs de protection des machines. Sa conception mécanique robuste intègre une méthode de moulage TipLoc brevetée qui crée une liaison extrêmement solide entre la pointe de sonde de 8 mm et le corps en acier inoxydable, garantissant des performances fiables dans des environnements difficiles de machines tournantes tels que les turbines à gaz, les turbines à vapeur, les compresseurs et les pompes à grande vitesse.

Caractéristiques

• Protection de câble FluidLoc : La construction du câble FluidLoc empêche l'huile, les lubrifiants de procédé et autres fluides de migrer le long de l'intérieur du câble, assurant l'étanchéité environnementale et protégeant les boîtiers de raccordement.
• Protecteur de connecteur intégré : Comprend un protecteur de connecteur installé en usine sur le connecteur coaxial miniature ClickLoc plaqué or, offrant une protection robuste contre l'humidité et les contaminants industriels.
• Boîtier standard entièrement fileté : Conçu avec une longueur totale de boîtier de 0.8 pouce et une longueur non filetée de 0.0 pouce, permettant un réglage et une stabilité maximaux dans les montages compacts sur paliers.
• Construction haute résistance : Utilise un procédé de moulage TipLoc breveté pour fixer solidement la pointe de sonde de 8 mm au boîtier en acier inoxydable, ainsi qu'une conception CableLoc offrant une résistance à la traction de 330 N (75 lbf).
• Conformité aux zones dangereuses : Certifiée par les organismes internationaux CSA, ATEX et IECEx pour un fonctionnement sûr dans les zones industrielles à sécurité intrinsèque et classées par division/zone.
• Performances fiables grâce aux courants de Foucault : Fournit des mesures de déplacement sans contact exceptionnellement précises pour la surveillance critique des vibrations et de la position axiale des arbres.

Applications

• Surveillance des vibrations de l'arbre des turbines à vapeur et à gaz
• Mesure du déplacement axial du rotor des compresseurs et des turbines
• Suivi de la position de l'arbre des pompes industrielles à grande vitesse
• Analyse de l'usure des paliers de réducteurs et protection des machines
• Montage permanent à l'intérieur de paliers exposés à l'huile et à l'humidité

Informations de commande

Spécifications techniques

Directives d'installation

• Réglage de l'entrefer de la sonde : Monter la sonde de proximité avec l'entrefer mécanique approprié correspondant à l'étalonnage électrique du système, généralement réglé à l'aide de la tension de sortie du capteur Proximitor.
• Manipulation des connecteurs : S'assurer que les mini-connecteurs coaxiaux ClickLoc sont serrés uniquement à la main. Les connexions ClickLoc standard émettent un clic lorsqu'elles sont complètement engagées ; ne pas utiliser de pince ni d'autre outil sur ces connecteurs, sauf pour les raccorder à un connecteur en acier inoxydable non-XL.
• Routage des câbles : Fixer le câble FluidLoc et éviter les rayons de courbure inférieurs aux limites minimales recommandées. Maintenir les chemins de câbles isolés des câblages haute tension afin de minimiser les interférences électromagnétiques.
• Mise à la terre : Blinder et mettre correctement à la terre l'ensemble de la chaîne de surveillance conformément aux procédures industrielles standard de surveillance des vibrations, telles que celles du schéma Bently Nevada 141092.

Conformité et certifications

• CSA, ATEX, IECEx : Homologué pour les installations en zones dangereuses selon les modes de protection Sécurité intrinsèque (ia) et Non incendiaire/Sécurité renforcée (nA, ec), lorsqu'il est installé conformément aux schémas de contrôle du fabricant.
• Marquage CE : Entièrement conforme aux exigences de la directive européenne CEM lorsqu'il est associé aux capteurs Proximitor 3300 XL correspondants.
• RoHS : Conforme aux directives standard relatives à la restriction des substances dangereuses.
