Description

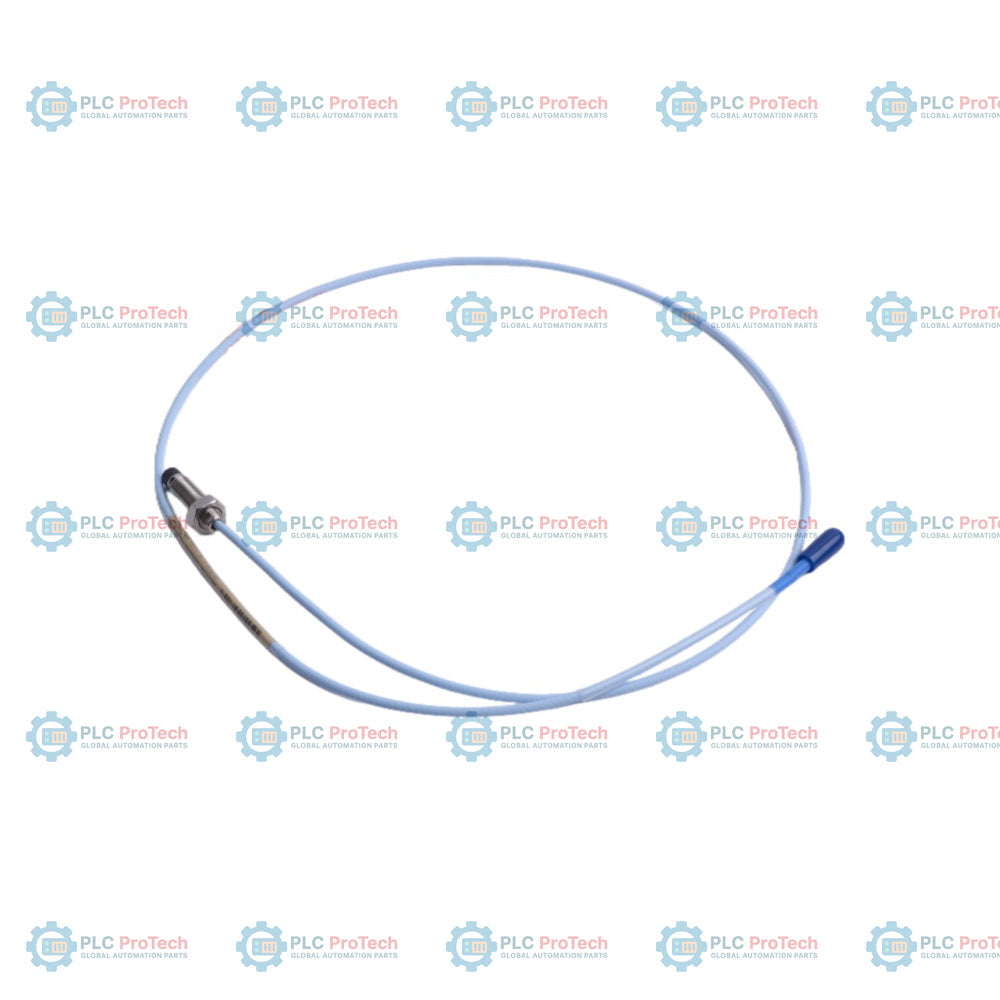

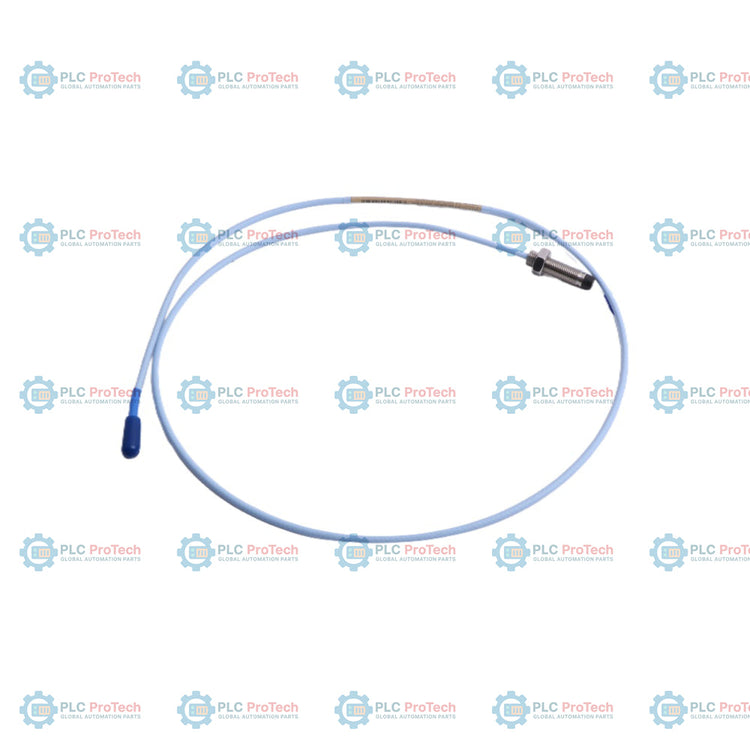

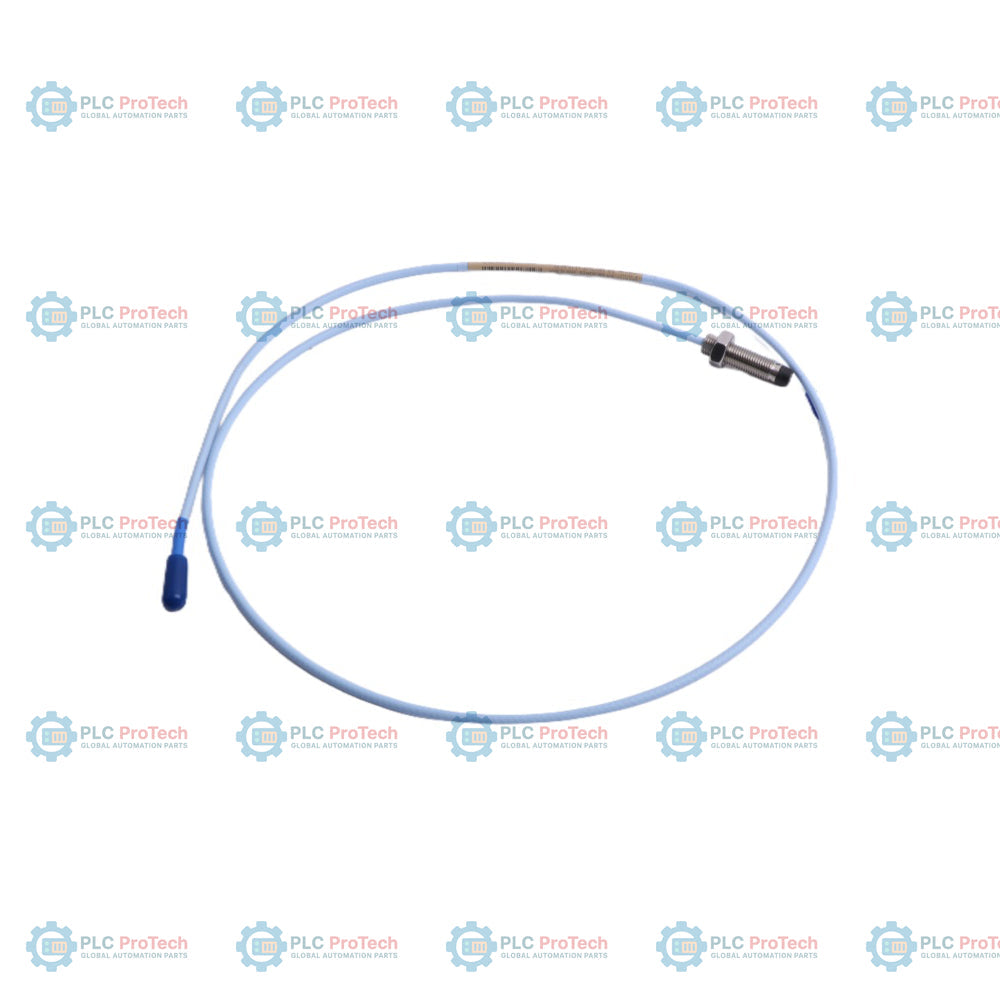

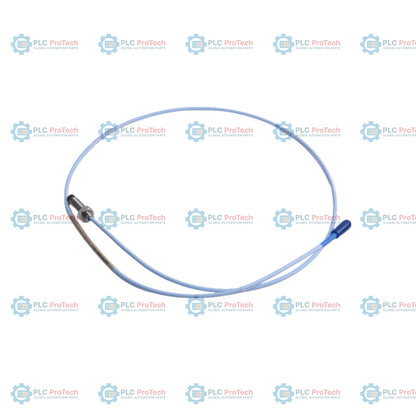

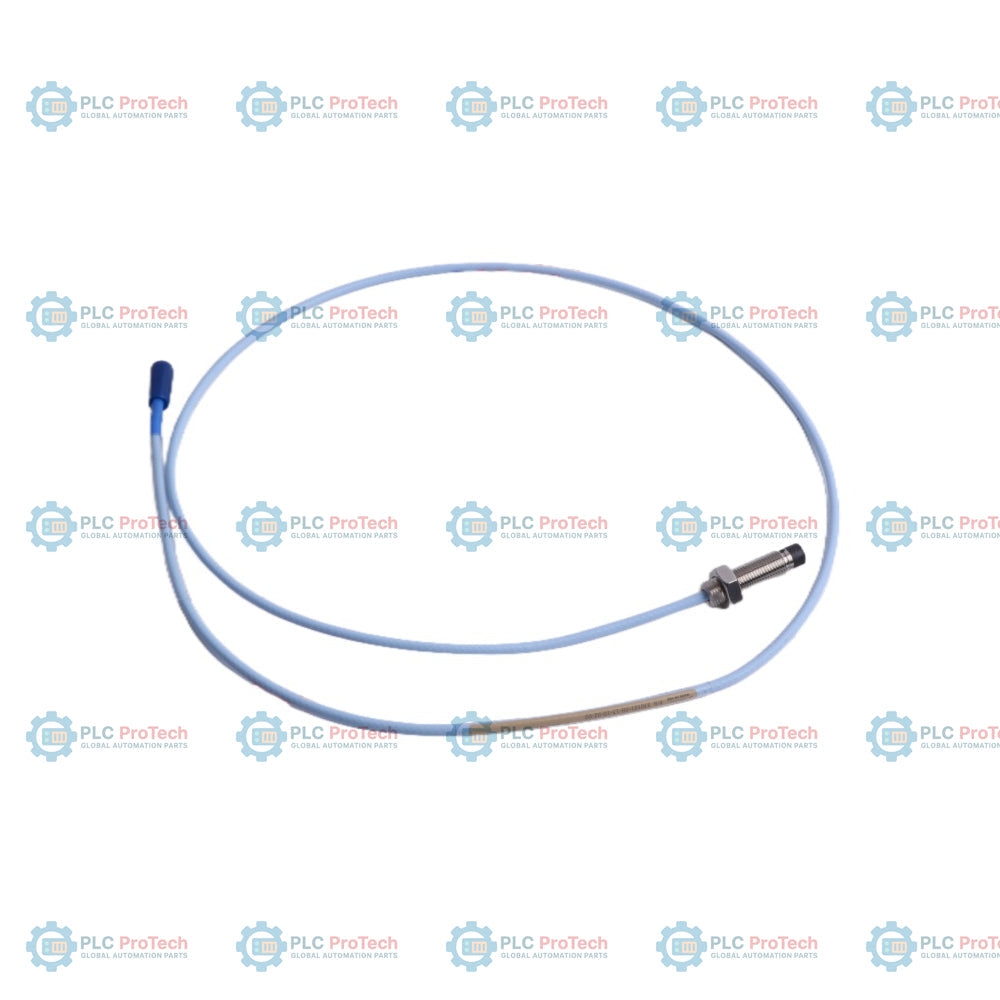

L’option 00 (longueur non filetée de 0,0 po) et l’option 12 (connecteur coaxial ClickLoc avec câble FluidLoc) définissent cette configuration de sonde de proximité 3300 XL de 8 mm — 330101-00-13-10-12-CN, qui présente une longueur totale de boîtier de 1,3 po et bénéficie d’homologations régionales chinoises pour zones dangereuses.

La sonde 330101-00-13-10-12-CN fonctionne selon le principe de mesure par courants de Foucault pour la surveillance sans contact des vibrations et de la position de l’arbre dans les systèmes de surveillance 3300 XL. Cette configuration intègre un câble FluidLoc, qui fournit un joint physique interne dans le cœur triaxial afin d’empêcher la vapeur, l’huile et les liquides de procédé de migrer à travers l’ensemble de câbles. Elle se termine par un connecteur coaxial ClickLoc miniature plaqué or qui émet un clic lors du serrage manuel, garantissant une connexion sûre sans outil. Cette sonde porte le suffixe -CN, indiquant qu’elle comprend un ensemble d’homologations chinoises pour zones dangereuses, certifié par NEPSI et CCC, ce qui la rend idéale pour les environnements dangereux à accès restreint de la région où les options mondiales standard ne sont pas conformes.

Caractéristiques

• Boîtier fileté en acier inoxydable 3/8-24 UNF, avec une longueur totale de boîtier de 1,3 po et une longueur non filetée de 0,0 po.
• La construction du câble FluidLoc empêche l’huile et les autres fluides industriels de migrer à travers les conduits de câblage internes.
• Le connecteur coaxial ClickLoc plaqué or assure une connexion sûre qui résiste aux vibrations et empêche le desserrage.
• L’embout de sonde en sulfure de polyphénylène (PPS) offre une isolation électrique élevée et une résistance structurelle dans les environnements soumis à des fluides agressifs.
• Le câble triaxial isolé en FEP de 1,0 m offre une excellente stabilité thermique et une grande résistance chimique.
• Le suffixe -CN fournit les marquages de certification régionaux chinois, notamment la conformité NEPSI et CCC pour les zones dangereuses.
• Compatible avec les capteurs Proximitor 3300 XL de 8 mm (série 330180) et les câbles d’extension FEP standard dans les systèmes de protection des machines.

Applications

• Surveillance des vibrations de l’arbre et du déplacement radial des turbines à vapeur et à gaz.
• Mesure de la position de poussée axiale et du mouvement de l’arbre sur les pompes et compresseurs à grande vitesse.
• Évaluation du comportement dynamique des rotors dans les machines industrielles rotatives lourdes.
• Installations permanentes dans les paliers de générateurs où une migration de liquide et une pression d’huile élevée sont présentes.
• Surveillance de la protection des machines dans les zones industrielles dangereuses en Chine.

Informations de commande

Spécifications techniques

Instructions d’installation

• Montez la sonde avec la tension d’entrefer appropriée (généralement de -10 Vcc à -11 Vcc, correspondant à un entrefer d’environ 1,27 mm ou 50 mils) par rapport à l’arbre cible.
• Veillez à ce que la longueur de prise de filet dans le boîtier du palier ne dépasse pas 14,3 mm (0,563 po) afin d’éviter le grippage ou l’endommagement des filetages 3/8-24.
• Respectez le rayon de courbure minimal admissible de 25,4 mm (1,0 po) lors de l’acheminement du câble afin d’éviter l’atténuation ou la défaillance physique de l’âme triaxiale.
• Acheminez le câble à isolation FEP avec des techniques appropriées de blindage et de mise à la terre afin de préserver l’intégrité du signal à faible bruit à l’intérieur du carter de la turbine ou de la machine.

Conformité et certifications

• NEPSI (Centre national chinois de supervision et d’inspection pour la protection contre les explosions et la sécurité de l’instrumentation)
• CCC (Certification obligatoire chinoise pour la sécurité contre les explosions)
• Conforme CE
• Conforme à la directive RoHS
