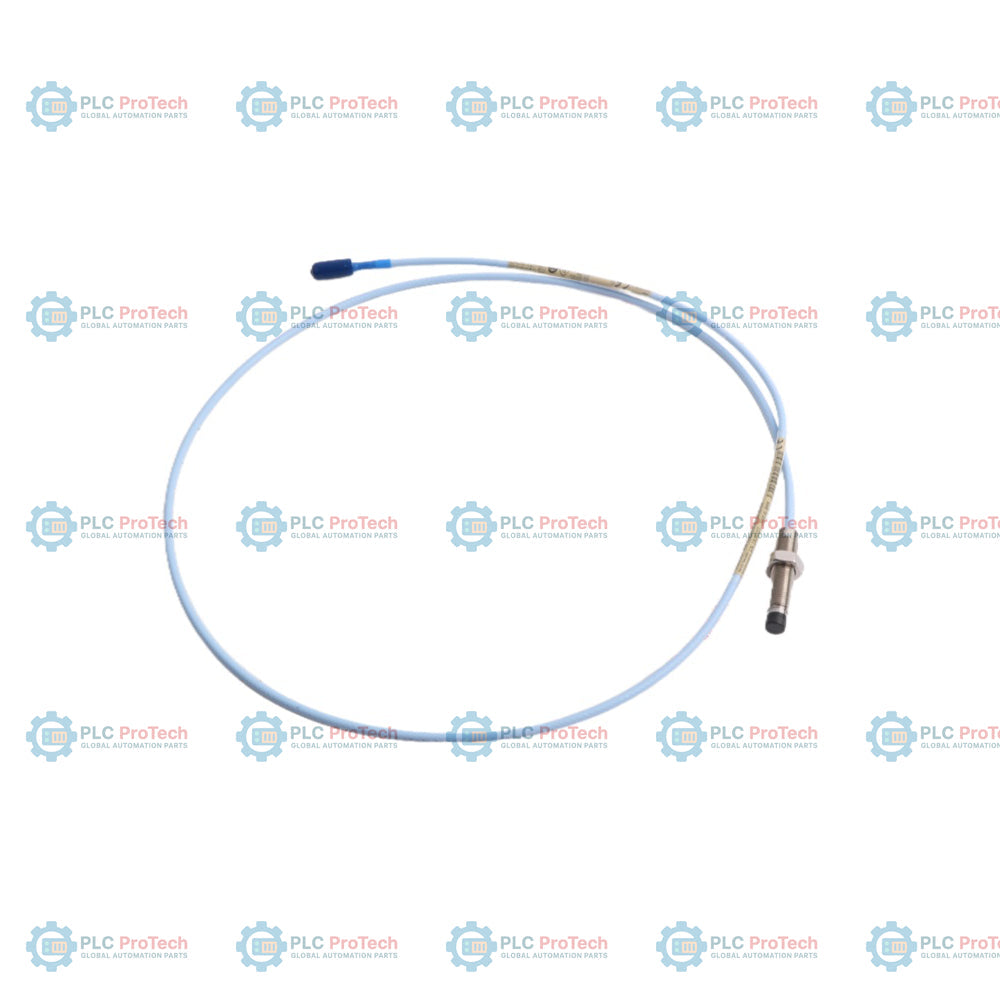

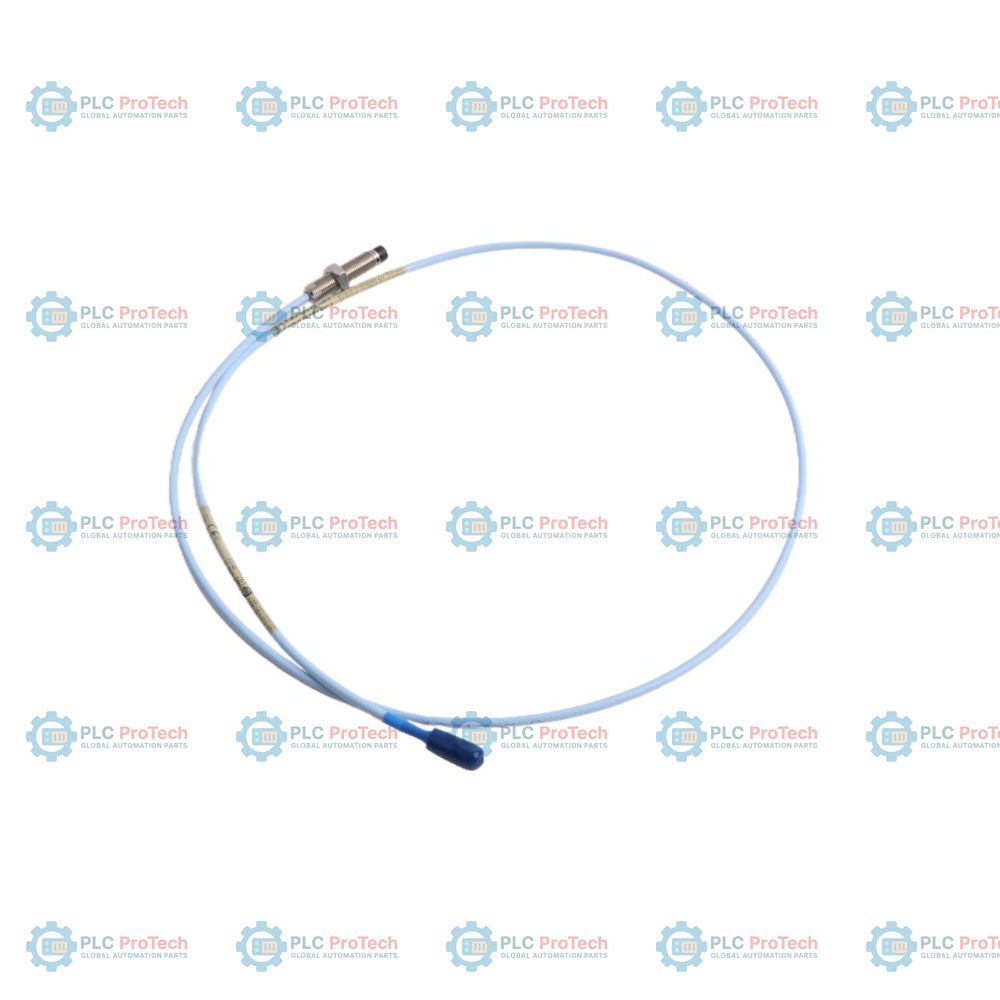

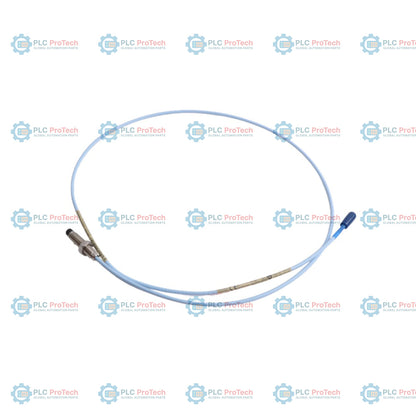

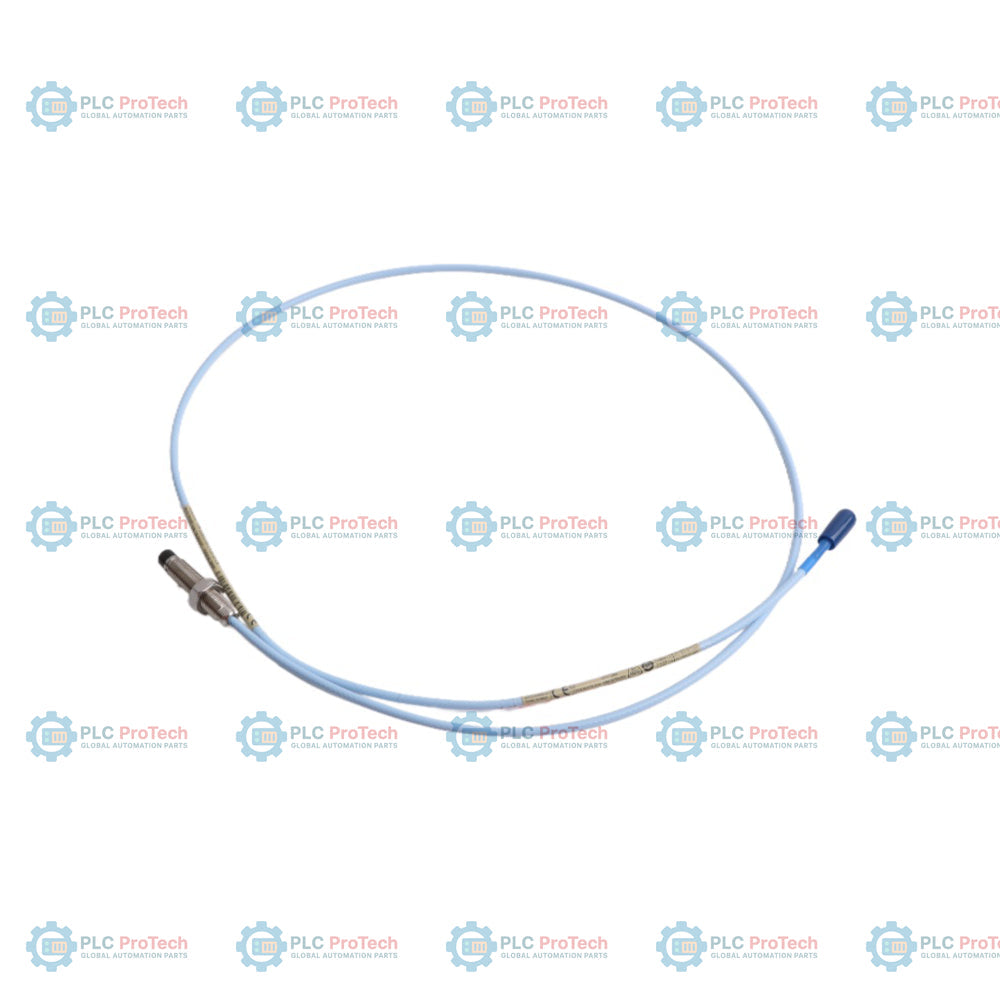

Bently Nevada 330101-00-17-20-12-05 sonde de proximité 3300 XL 8 mm

SKU 330101-00-17-20-12-05

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : Bently Nevada
N° de produit : 330101-00-17-20-12-05
Pays d'origine :États-Unis
Type de produit : Sonde de proximité 3300 XL 8 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 140g
Dimensions : 45 mm x 95 mm x 95 mm (H x W x D)
Port d'expédition : Xiamen
Garantie : 12 mois

Description

L’option 00 (longueur non filetée de 0,0 po), l’option 17 (longueur totale du boîtier de 1,7 po), l’option 20 (longueur totale de 2,0 m), l’option 12 (câble FluidLoc sans protecteur de connecteur) et l’option 05 (homologations CSA, ATEX et IECEx) configurent le Bently Nevada 330101-00-17-20-12-05, une sonde de proximité de 8 mm à courants de Foucault. Utilisée pour les mesures sans contact des vibrations et de la position de l’arbre, cette sonde est un composant de transducteur essentiel qui s’associe à un capteur Proximitor 3300 XL et à un câble d’extension dans les systèmes critiques de protection des machines.

Cette configuration utilise un câble FluidLoc (option 12), qui assure une étanchéité interne empêchant l’huile de lubrification ou les gaz de procédé de fuir le long de l’intérieur du câble coaxial. Contrairement aux variantes blindées ou dotées d’un câblage standard, la série 330101 non blindée offre une grande flexibilité de cheminement du câble dans une gaine standard tout en garantissant l’intégrité de l’étanchéité. La longueur totale du boîtier de 1,7 pouce est entièrement filetée (3/8-24 UNF-2A), ce qui permet un réglage précis de l’entrefer lors du montage direct sur des paliers ou des carters de machines.

Caractéristiques

Technologie de câble FluidLoc : l’option 12 empêche l’huile et les autres fluides de procédé de fuir de la machine par l’intérieur du câble.
Boîtier entièrement fileté : l’option 00 spécifie une longueur non filetée de 0,0 po, maximisant la prise du filetage pour les installations dans des espaces restreints.
Longueur du boîtier de 1,7 pouce : l’option 17 fournit une longueur totale standard de boîtier de 1,7 po avec un filetage 3/8-24 UNF-2A pour les configurations de montage sur palier.
Longueur totale de 2,0 mètres : l’option 20 fournit une longueur totale de 2,0 m, permettant un réglage approprié dans un système de transducteur de 5 ou 9 mètres.
Connecteur coaxial ClickLoc : ce connecteur coaxial miniature présente une conception plaquée or résistante à la corrosion et émet un clic lorsqu’il est complètement serré.
Homologations pour atmosphères explosives : l’option 05 est certifiée CSA, ATEX et IECEx pour une installation dans des zones dangereuses.

Applications

Surveillance des vibrations de l’arbre et de la position axiale des turbines à vapeur et à gaz
Mesures du déplacement des rotors de compresseurs et de pompes
Installations de paliers où le confinement de l’huile le long du cheminement du câble est essentiel
Systèmes permanents de protection des machines dans les environnements chimiques et pétrochimiques dangereux

Informations de commande

Option	Code sur cette référence	Description
Orderable Part Number	330101-00-17-20-12-05	Référence de pièce commandable
Sonde de proximité 3300 XL 8 mm, filetage 3/8-24 UNF, sans armure	00	A - Option de longueur non filetée
0.0 po (0 mm) de longueur non filetée	17	B - Option de longueur totale du boîtier
1.7 po (43 mm) de longueur totale du boîtier	20	C - Option de longueur totale
2.0 mètres (6.6 pieds) de longueur totale	12	D - Option de type de connecteur et de câble
Connecteur coaxial miniature ClickLoc, câble FluidLoc (sans protecteur de connecteur)	05	E - Option d’homologation par organisme

Homologations CSA, ATEX et IECEx pour les zones dangereuses

Spécifications techniques	Paramètre
Valeur de spécification	Fabricant
Bently Nevada	330101-00-17-20-12-05
Référence / modèle	Famille de produits
Système de transducteur de proximité 3300 XL 8 mm	Type de mesure
Principe de fonctionnement	Courants de Foucault
Diamètre de la sonde	8 mm
Taille du filetage	3/8-24 UNF-2A
Option d’armure	Sans armure (non armé)
Type de câble	Câble coaxial FluidLoc (à blocage de fluide)
Type de connecteur	Connecteur coaxial miniature ClickLoc (plaqué or)
Résistance CC nominale	7.88 +/- 0.50 ohms (conducteur central vers conducteur extérieur)
Température de fonctionnement (sonde)	-52 °C à +177 °C (-62 °F à +350 °F)
Étanchéité sous pression	Joint torique d’étanchéité en Viton (une défaillance de l’étanchéité sous pression peut survenir en dessous de -34 °C)
Dimensions	45 mm x 95 mm x 95 mm (H x W x D)
Poids	0.14 kg

Directives d’installation

Lors de l’installation de la sonde, assurez-vous que les bonnes pratiques d’ingénierie suivantes sont respectées :

Étalonnage de l’écartement de la sonde : Montez la sonde avec le jeu mécanique approprié (généralement 1.27 mm ou 50 mils), correspondant à la courbe d’étalonnage du système.
Cheminement des câbles : Évitez les courbures prononcées ou les forces de traction dépassant 330 N (75 lbf). Assurez-vous que les câbles coaxiaux passent dans des conduits ou chemins de câbles de protection.
Mise à la terre et blindage : Raccordez correctement le blindage du câble d’extension et mettez le système à la terre afin d’éviter les interférences dues au bruit électrique dans le moniteur de vibrations.
Engagement du filetage : L’engagement maximal du filetage ne doit pas dépasser 0.563 pouces afin d’éviter tout grippage ou toute déformation mécanique.
Prévention des fuites : Assurez-vous que le joint torique en Viton est correctement positionné sur le corps du boîtier afin d’établir une étanchéité différentielle.

Conformité et certifications

La sonde 330101-00-17-20-12-05 est certifiée pour une utilisation dans des environnements industriels et dangereux avec les homologations suivantes :

CSA : Certifié pour les emplacements dangereux
ATEX : Certifié pour les atmosphères de gaz explosifs
IECEx : Certifié pour les atmosphères explosives

FAQ

À quoi sert l’option de câble FluidLoc sur cette sonde ?

Le câble FluidLoc (option 12) empêche l’huile et les autres liquides de procédé de fuir du boîtier de la machine par l’intérieur du câble coaxial.

Quelles sont les dimensions précises de la sonde 330101-00-17-20-12-05 ?

Ce modèle présente une longueur totale de boîtier entièrement filetée de 1,7 pouce (longueur non filetée de 0,0 pouce) et une longueur totale de câble de sonde de 2,0 mètres.

La sonde 330101-00-17-20-12-05 dispose-t-elle d’homologations pour zones dangereuses ?

Oui. Avec le suffixe d’option 05, cette sonde est certifiée selon les normes CSA, ATEX et IECEx pour les installations en atmosphères explosives ou zones dangereuses.

Quel type de connecteur est utilisé sur ce capteur de proximité ?

La sonde est équipée d’un connecteur coaxial miniature ClickLoc plaqué or, qui émet un clic lorsqu’il est serré à la main afin de garantir une connexion sûre et résistante aux vibrations.
