Bently Nevada 330101-00-28-10-02-CN Sondes de proximité 3300 XL 8 mm

Présentation du produit

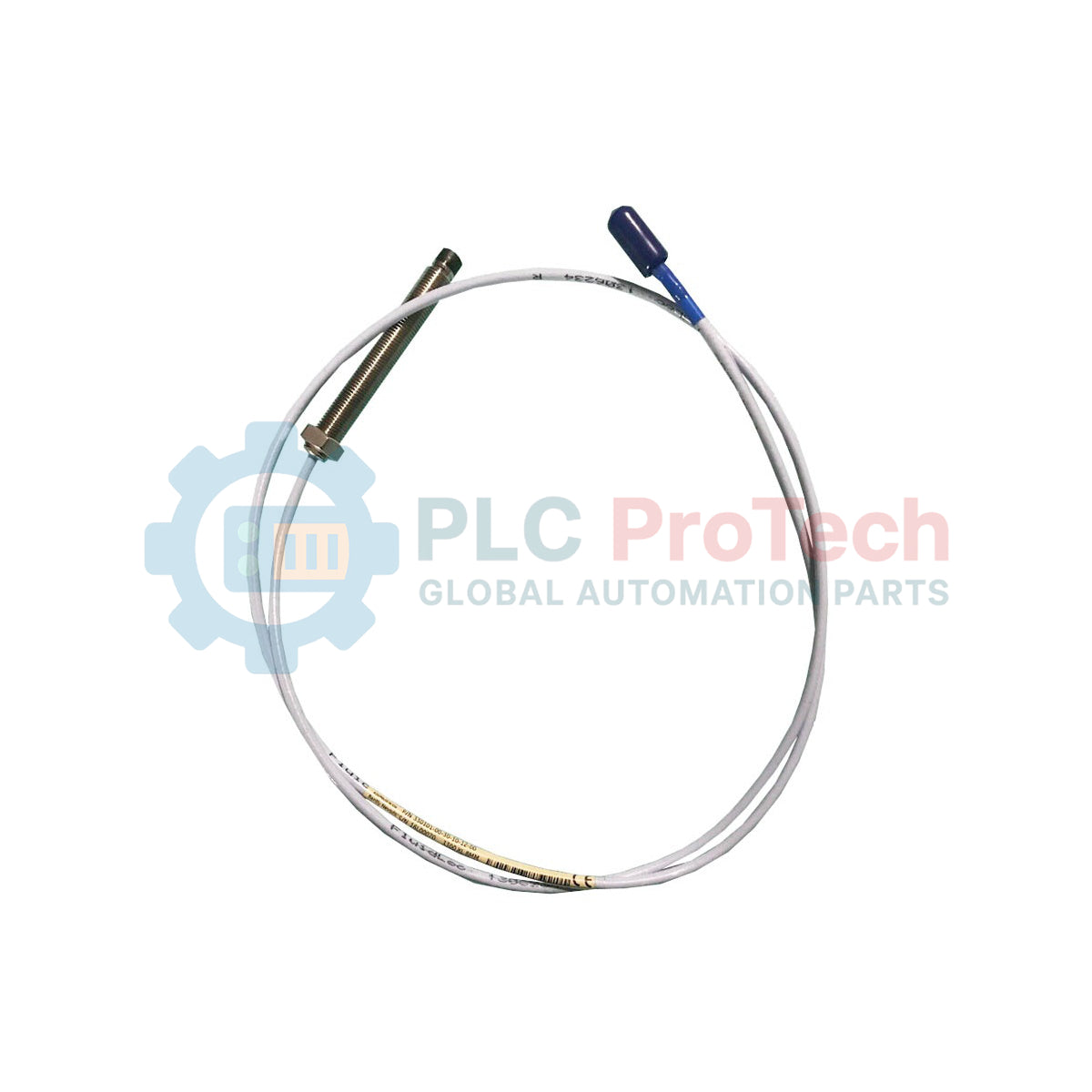

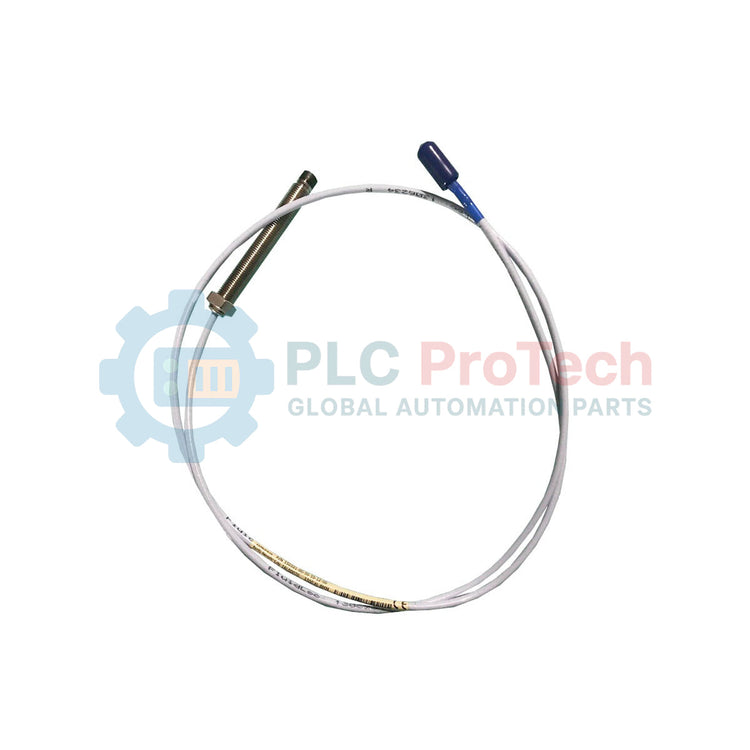

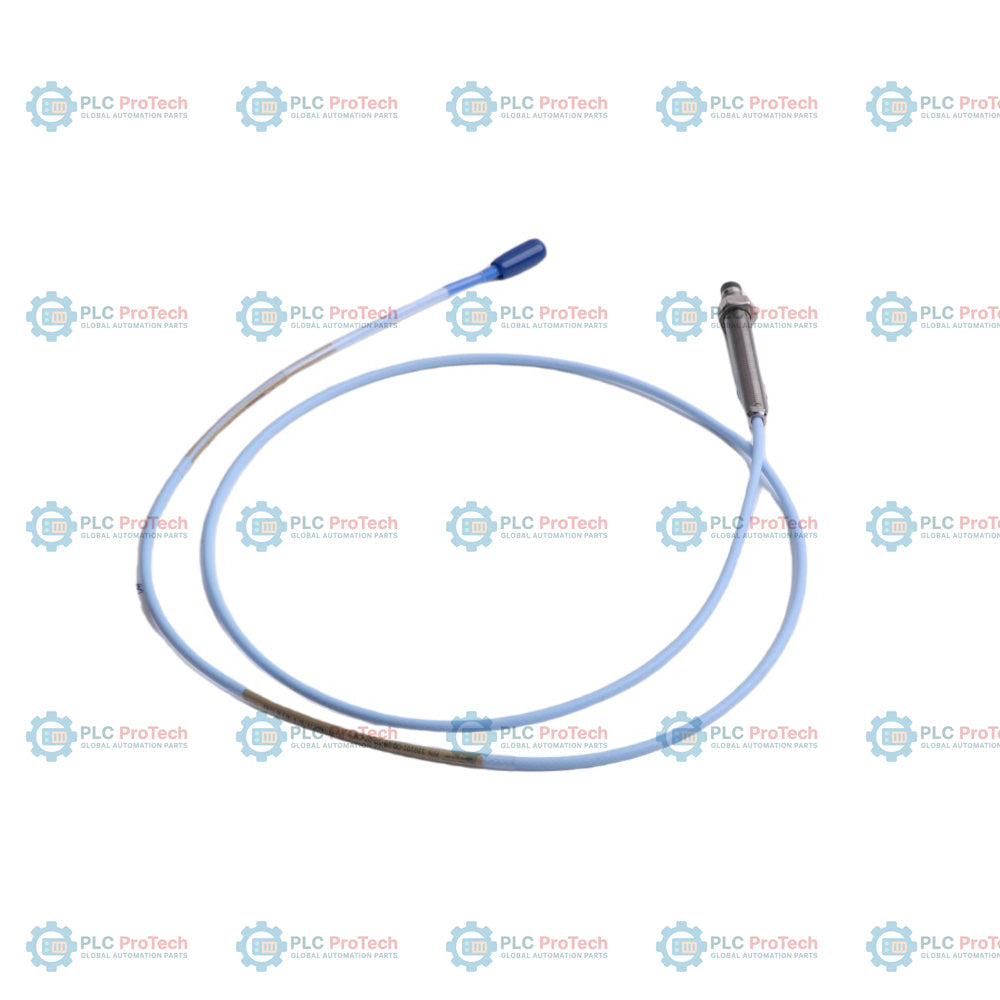

La référence 330101-00-28-10-02-CN correspond à une sonde de proximité 3300 XL 8 mm fabriquée par Bently Nevada, conçue pour la surveillance haute performance des vibrations et de la position des machines tournantes critiques. En tant qu’élément du système de transducteurs 3300 XL, cette sonde fournit une tension de sortie linéaire proportionnelle à la distance entre l’extrémité de la sonde et la cible conductrice observée (généralement un arbre). Cette configuration spécifique présente une longueur non filetée de 0.0 po, une longueur totale de boîtier de 2.8 po et une longueur totale de câble de 1.0 mètre. Le suffixe "CN" indique la conformité aux homologations d’organismes propres au pays pour les installations en zones dangereuses. Ces sondes sont des composants essentiels des systèmes de surveillance 3500 et 3300, couramment utilisés sur les turbines à vapeur, les compresseurs centrifuges et les pompes industrielles pour détecter les vibrations radiales, la poussée axiale et les mesures de référence de phase (Keyphasor).

Configuration technique

Le système 3300 XL 8 mm est conçu pour permettre l’interchangeabilité des sondes, des câbles d’extension et des capteurs Proximitor sans nécessiter d’étalonnage individuel.

• Matériau de l’extrémité de la sonde : Polyphénylène sulfure (PPS) pour sa résistance chimique et thermique.

• Matériau du boîtier : Acier inoxydable AISI 303 ou 304 (SST).

• Construction du câble : Câble coaxial miniature de 75 $\Omega$ avec connecteurs ClickLoc plaqués or.

• Étanchéité environnementale : Conçue pour résister aux lubrifiants haute pression et à la pénétration d’humidité au niveau de la connexion entre la sonde et le câble d’extension.

Spécifications techniques

Informations de commande

Les achats industriels doivent indiquer la référence complète afin de garantir la compatibilité physique avec les supports de montage et les câbles d'extension.

• Référence : 330101-00-28-10-02-CN

• Série : Système de transducteur 3300 XL

• Pièces complémentaires obligatoires : Nécessite un câble d'extension 3300 XL et un capteur Proximitor 3300 XL pour constituer une boucle de mesure complète.

Guide d'ingénierie et d'installation

Le déploiement réussi de sondes de proximité nécessite le strict respect des jeux mécaniques et des protocoles de blindage électrique.

• Prévention de la diaphonie : Lors de l'installation de plusieurs sondes dans un même logement de palier, maintenez une distance minimale entre elles afin d'éviter les interférences de champ magnétique (diaphonie) entre les pointes des sondes.

• Étalonnage en fonction du matériau de la cible : Ces sondes sont étalonnées pour des cibles en acier AISI 4140. L'utilisation d'autres matériaux (par exemple, l'acier inoxydable ou l'aluminium) modifiera considérablement le facteur d'échelle et la linéarité.

• Protection du câble : Utilisez une gaine flexible ou rigide pour protéger le câble coaxial contre les dommages mécaniques. Évitez les courbures trop prononcées ; le rayon de courbure minimal du câble 3300 XL standard est de 25,4 mm (1,0 po).

• Intégrité du connecteur : Le connecteur ClickLoc doit être propre et sec. Les empreintes digitales ou l'huile sur la broche centrale peuvent provoquer une instabilité du signal. Il est recommandé d'utiliser des protecteurs de connecteur en silicone ou une gaine thermorétractable dans les environnements huileux.

FAQ

• La sonde 3300 XL 8 mm peut-elle remplacer une ancienne sonde 3300 8 mm ?

  Oui, le système 3300 XL 8 mm est rétrocompatible avec les composants 3300 8 mm non XL, bien que ses performances soient optimisées avec une boucle complète de la série XL.

• Que précise l'homologation « CN » ?

  Le suffixe « CN » confirme que l'unité satisfait à des exigences réglementaires régionales spécifiques applicables aux équipements électriques destinés aux zones dangereuses, impliquant souvent des certifications Ex ou de sécurité intrinsèque.

• Comment la « longueur totale » est-elle calculée ?

  La longueur de 1,0 m comprend le câble de la sonde et le câble intégré. Elle doit correspondre à la longueur étalonnée du capteur Proximitor (généralement des systèmes de 5,0 m ou 9,0 m).
