Bently Nevada 330101-00-40-05-01-00 3300 XL Sonde de proximité de 8 mm

Description

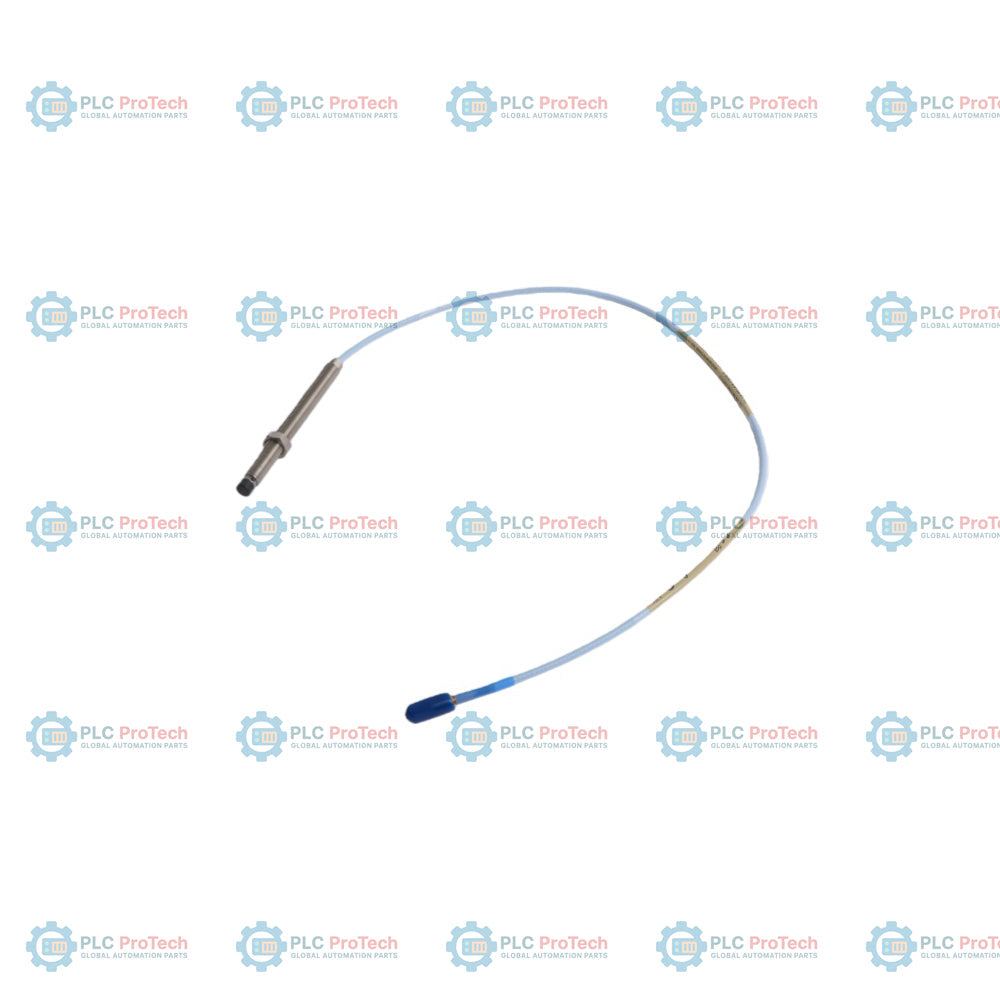

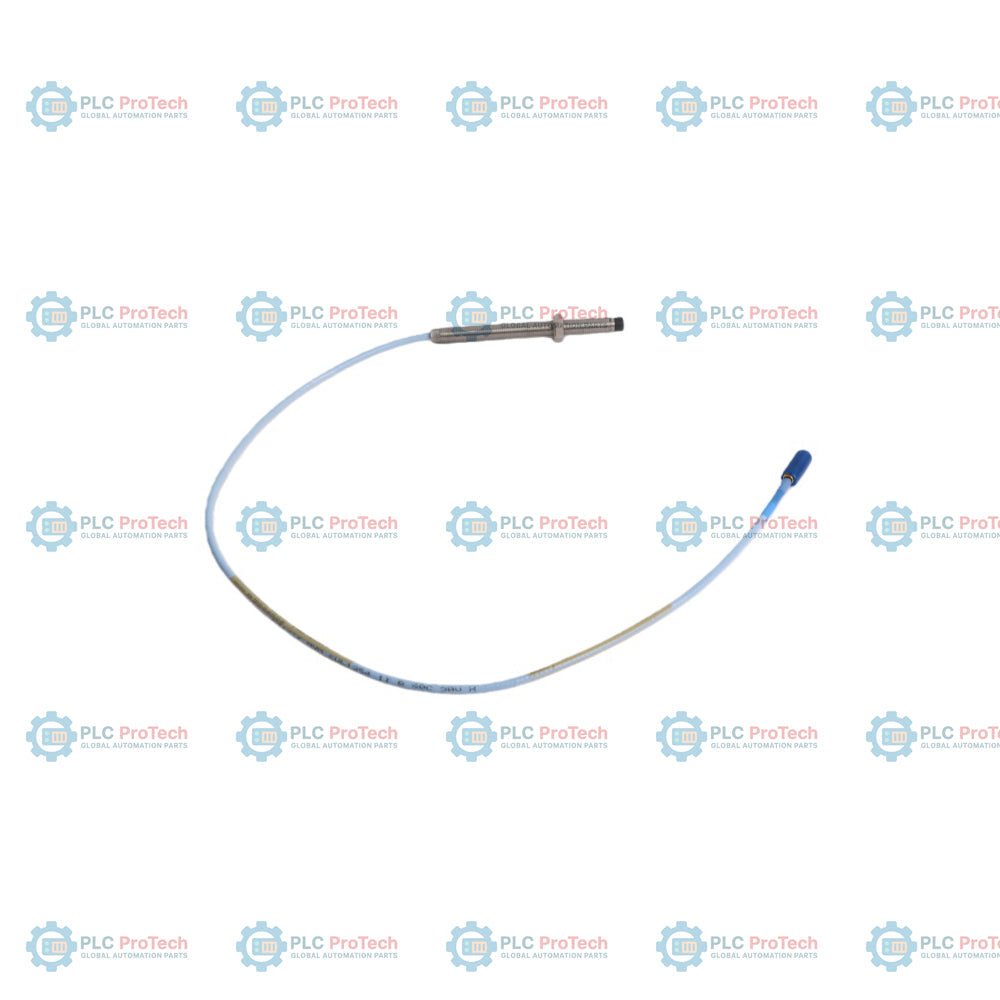

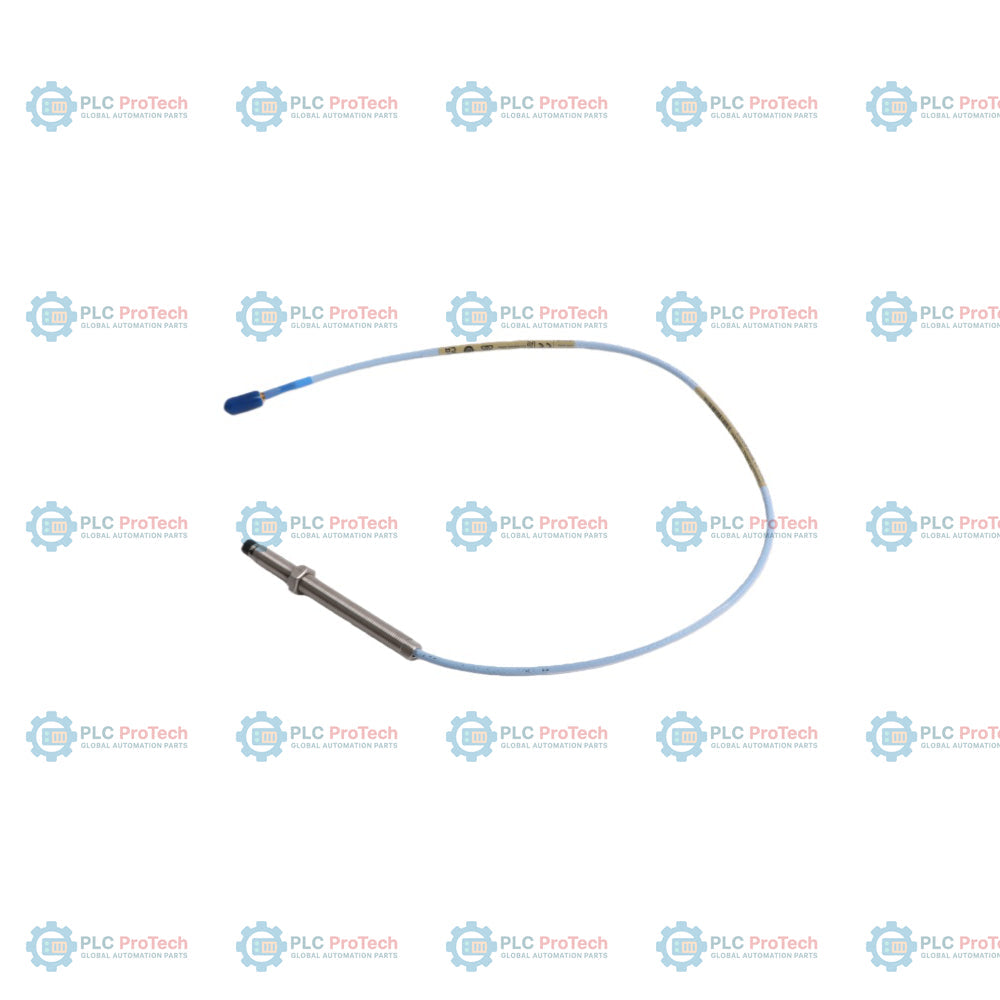

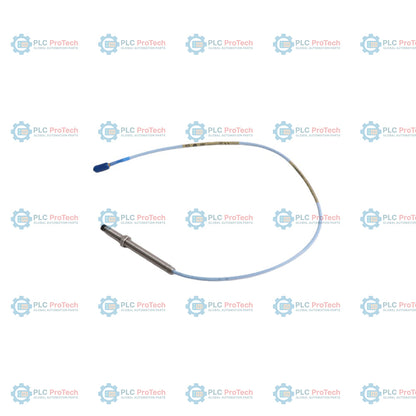

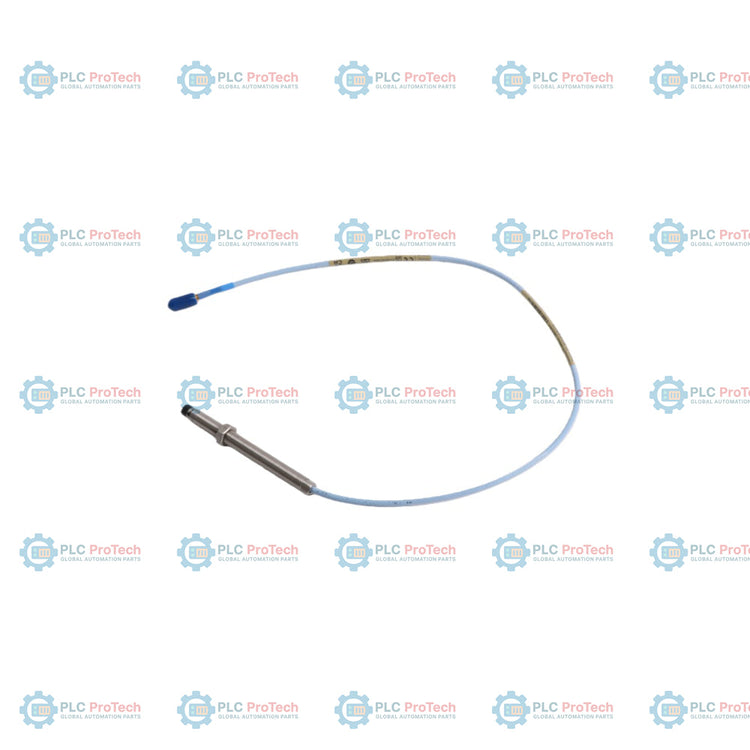

Le Bently Nevada 330101-00-40-05-01-00 est une sonde de proximité de 8 mm sans armure appartenant au système de transducteur de proximité 3300 XL 8 mm. Cette configuration spécifique présente un boîtier entièrement fileté de 4,0 pouces (0,0 pouce non fileté), une longueur totale de câble de sonde de 0,5 mètre (1,6 pied), ainsi qu’un câble standard et un connecteur coaxial miniature ClickLoc avec protecteur de connecteur intégré. Elle ne nécessite aucune homologation d’organisme (option d’homologation 00).

Conçue pour les mesures sans contact des vibrations et de la position de l’arbre, cette sonde fonctionne selon le principe des courants de Foucault. Elle est conçue pour s’associer parfaitement aux câbles d’extension 3300 XL et aux capteurs Proximitor de la série 330180, formant une chaîne de surveillance de l’état à haute précision et fiable. Ce capteur fournit un retour continu et à grande vitesse sur les vibrations radiales de l’arbre, le déplacement axial du rotor et la dilatation thermique, ce qui en fait un élément essentiel des programmes de protection des machines.

Caractéristiques

• Boîtier entièrement fileté : Conçu avec 0,0 pouce de longueur non filetée, permettant une installation flexible dans les paliers compacts ou peu profonds.
• Câble standard robuste : Dotée d’un câble triaxial de 75 Ohm isolé en FEP et résistant aux conditions difficiles à l’intérieur des carters de machines.
• Protecteur de connecteur : Équipée d’une gaine de protection robuste qui sécurise la connexion coaxiale miniature ClickLoc et la protège contre l’huile de turbine, l’humidité et les contraintes mécaniques.
• Détection par courants de Foucault : La technologie de mesure sans contact évite l’usure, garantissant une mesure continue à long terme.
• Conception sans armure : Adaptée aux parcours de câbles dégagés ou à l’installation à l’intérieur de systèmes de conduits de protection.

Applications

• Analyse des vibrations radiales de l’arbre et des mouvements dynamiques sur les machines tournantes à grande vitesse.
• Surveillance de la position axiale du rotor et du déplacement axial.
• Systèmes permanents de protection et de surveillance de l’état des turbines à vapeur et à gaz.
• Surveillance du déplacement et de l’usure du rotor sur les compresseurs, pompes et boîtes de vitesses industriels.
• Intégration de la surveillance de l’état des machines tournantes auxiliaires via les racks de surveillance Bently Nevada 3500.

Informations de commande

Spécifications techniques

Directives d’installation

• Étalonnage de l’entrefer de la sonde : Montez la sonde avec l’entrefer physique approprié selon les exigences du système (généralement 1,27 mm / 50 mils pour une cible d’étalonnage standard). Vérifiez la tension de sortie à l’aide d’un voltmètre.
• Limites de couple : Serrez le corps de la sonde au couple de montage recommandé de 11,2 N-m (100 in-lbf). Ne dépassez pas le couple nominal maximal de 33,9 N-m (300 in-lbf) afin d’éviter d’endommager les filets ou l’ensemble interne.
• Rayon de courbure du câble : Respectez un rayon de courbure minimal du câble de 25,4 mm (1,0 po) le long du cheminement du câble de la sonde afin de préserver l’impédance du câble et l’intégrité du signal.
• Protection du connecteur : Assurez-vous que la connexion coaxiale ClickLoc est propre et sèche. Serrez le connecteur à clic à la main et vérifiez que le protecteur du connecteur est complètement fixé sur la jonction afin d’empêcher la pénétration de contaminants.
• Routage et blindage : Faites passer le câble de la sonde dans une gaine de protection dédiée ou des boîtiers de raccordement, et mettez en œuvre des pratiques de mise à la terre appropriées afin de protéger les signaux contre les interférences électromagnétiques.

Conformité et certifications

Ce modèle 330101-00-40-05-01-00 correspond à l’option 00 (aucune homologation réglementaire requise). Il est conçu pour une utilisation dans des environnements industriels généraux standard et non dangereux. L’appareil respecte les spécifications standard de sécurité et de fabrication et est conforme à la directive RoHS.
